Seat Ibiza II 6K (1993-2002) ma główny panel bezpieczników i przekaźników po stronie kierowcy, pod deską rozdzielczą. W trakcie modernizacji w 1999 roku całkowicie zmieniono numerację. Samochody wcześniejsze mają 22 pozycje w kabinie, natomiast w wersjach 6K2/GP01 z lat 1999-2002 montowano 32-pozycyjny panel, dodatkowe zabezpieczenia oraz blok dużej mocy na akumulatorze. W roczniku przejściowym 1999 trzeba najpierw rozpoznać wygląd rzeczywistej skrzynki.
Obsada zależy od kodu silnika (m.in. 1.0, 1.4, 1.6, 1.8, 1.9 SDI, 1.9 TDI), klimatyzacji, wyposażenia i rynku. Nie przenoś wartości bezpiecznika z jednego wariantu na drugi bez porównania schematu i etykiety pojazdu.
Gdzie są skrzynki bezpieczników Seat Ibiza II 6K?
Skrzynka kabinowa: w samochodach z kierownicą po lewej stronie znajduje się pod kolumną kierownicy, za dolną osłoną deski rozdzielczej. Otwórz drzwi kierowcy, przesuń fotel do tyłu, wyłącz zapłon i obejrzyj panel nad pedałami. Odchyl zamykaną osłonę lub schowek, zwalniając jej zatrzaski. Główne bezpieczniki są w poziomym rzędzie, gniazda przekaźników – powyżej. Jeśli dostęp jest utrudniony, zdemontuj dodatkowy panel według instrukcji pojazdu zamiast wyrywać zaczepy.
Zabezpieczenia dodatkowe: wybrane starsze wersje mają oddzielne wkładki ABS, elektrycznych szyb oraz świec żarowych. Po modernizacji pod deską występuje dodatkowy nośnik A-J, a przy akumulatorze w komorze silnika blok bezpieczników dużej mocy SA. Przed odkręcaniem dużych wkładek należy bezpiecznie odłączyć akumulator zgodnie z dokumentacją.
Podobne rozwiązania występują w pokrewnym Seacie Cordoba 6K, lecz różnice w nadwoziu i wyposażeniu wymagają sprawdzenia osobnej instalacji.
Seat Ibiza 1993-1999 – panel 22 bezpieczników
Podstawowy rząd zawiera pozycje 1-22. Różnice wartości 20/30 A i 10/15 A występują w poszczególnych silnikach i okresach produkcji; nie dotyczą każdej odmiany jednocześnie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Lewe światło mijania, korektor reflektora. |
| 2 | 10 | Prawe światło mijania, korektor reflektora. |
| 3 | 10 | Oświetlenie tablicy rejestracyjnej, podświetlenie przyrządów w wybranych autach. |
| 4 | 15 | Wycieraczka tylnej szyby; w części aut także lampka schowka. |
| 5 | 15 | Wycieraczki i spryskiwacze szyb. |
| 6 | 20 / 30 | Silnik dmuchawy, klimatyzacja; 30 A w wybranych wersjach, m.in. części 1.9 D. |
| 7 | 10 | Prawe światła pozycyjne i tylne, lampka komory silnika. |
| 8 | 10 | Lewe światła pozycyjne i tylne. |
| 9 | 20 | Podgrzewanie lusterek i tylnej szyby. |
| 10 | 15 | Przednie i tylne światła przeciwmgielne. |
| 11 | 10 | Lewe światło drogowe i kontrolka. |
| 12 | 10 | Prawe światło drogowe. |
| 13 | 10 / 15 | Klakson; w wybranych wariantach także sterowanie wentylatorem chłodnicy. |
| 14 | 10 / 15 | Światła cofania, podgrzewanie foteli, elektryczne szyby i wyposażenie dodatkowe zależnie od wersji. |
| 15 | 10 / 15 | Elektronika silnika; wartość zależy od instalacji. |
| 16 | 10 / 15 | Wskaźniki, zegar, oświetlenie wnętrza, brzęczyk świateł. |
| 17 | 10 / 15 | Kierunkowskazy, zespół wskaźników. |
| 18 | 20 | Pompa paliwa, sonda lambda i wtryskiwacze w silnikach benzynowych. |
| 19 | 30 | Wentylator chłodnicy, sterownik chłodzenia. |
| 20 | 10 | Światła STOP. |
| 21 | 15 | Centralny zamek, radio, światło bagażnika i kabiny. |
| 22 | 10 | Zapalniczka / gniazdo zasilania. |
Seat Ibiza 1993-1999 – przekaźniki 1-24
Obsada przekaźników zależy od silnika i wyposażenia. Niektóre miejsca są wolne, inne mają zwory. Numery na obudowie przekaźnika nie są numerami pozycji gniazd.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolne miejsce. |
| 2 | – | Przekaźnik tylnej wycieraczki i spryskiwacza. |
| 3 | – | Przekaźnik zasilania. |
| 4 | – | Przekaźnik odciążający styk X. |
| 5 | – | Wolne miejsce. |
| 6 | – | Przerywacz świateł awaryjnych. |
| 7 | – | Przekaźnik spryskiwaczy reflektorów. |
| 8 | – | Przekaźnik czasowy wycieraczek przednich. |
| 9 | – | Ostrzegawczy sygnał akustyczny pozostawionych świateł. |
| 10 | – | Przekaźnik świateł przeciwmgielnych lub zwora. |
| 11 | – | Przekaźnik klaksonu dwutonowego lub zwora. |
| 12 | – | Benzyna: pompa paliwa. Diesel: świece żarowe. |
| 13 | – | Wolne miejsce. |
| 14 | – | Centralny zamek z pilotem (160) lub drugi bieg wentylatora (80). |
| 15 | – | Przekaźnik podgrzewania kolektora dolotowego (1) albo moduł sterowania Diesla. |
| 16 | – | Drugi bieg wentylatora; w dieslach moduł sterujący na miejscach 15/16 (144 lub 166). |
| 17 | – | Świece żarowe Diesla lub ABS (178). |
| 18 | – | ABS (178) lub przekaźnik układu świateł (145/200). |
| 19 | – | Centralny zamek z pilotem (160). |
| 20 | – | Bezpiecznik lub przekaźnik elektrycznych szyb (53). |
| 21 | – | Sterowanie silnikiem (31) albo drugi bieg wentylatora (53). |
| 22 | – | Automatyczna skrzynia biegów (150). |
| 23 | – | Diesel: przekaźnik świec żarowych lub bezpiecznik ABS. |
| 24 | – | EDS (79) lub automatyczna skrzynia biegów (150). |
Dodatkowe zabezpieczenia w starszej Ibizie
Poza listwą 22 bezpieczników występują samodzielne zabezpieczenia dużej mocy. Mogą być umieszczone przy przekaźnikach, wiązce silnika lub ABS; liczba i lokalizacja zależą od zastosowanej instalacji. Nie są one pozycjami 23-26 głównej kasety.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Pierwszy obwód ABS, w pojazdach wyposażonych w ten układ. |
| 2 | 30 | Drugi obwód ABS. |
| 3 | 50 | Zabezpieczenie świec żarowych silnika wysokoprężnego. |
| 4 | 20 | Elektryczne podnośniki szyb, w wybranych pojazdach. |
Seat Ibiza 1999-2002 – 32-pozycyjna skrzynka w kabinie
Modernizacja w 1999 roku wprowadziła odmienny panel 1-32. Miejsca 25-32 znajdują się w górnej części kasety i w opisanej instalacji mają czynne obwody. Nie należy mylić ich z zapasowymi bezpiecznikami przechowywanymi w innych wariantach panelu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Sterownik silnika. |
| 2 | 15 | Dodatkowe zasilanie sterownika silnika. |
| 3 | 10 | Sterowanie silnikiem, czujniki hamulca/sprzęgła, EGR zależnie od wersji. |
| 4 | 15 | Cewka zapłonowa / moduł zapłonu w benzynie. |
| 5 | 20 | Automatyczna skrzynia biegów, światła cofania, podgrzewanie dysz spryskiwaczy, ESP. |
| 6 | 5 | Automatyczna skrzynia biegów. |
| 7 | 15 | Pompa paliwa, wtryskiwacze. |
| 8 | 10 | Sterowanie silnikiem, sonda lambda i przepływomierz. |
| 9 | 5 | Styk S stacyjki. |
| 10 | 5 | Zestaw wskaźników, złącze diagnostyczne, centralny zamek, alarm. |
| 11 | 20 | Klakson, podgrzewanie foteli. |
| 12 | 7,5 | Prawe światło drogowe, kontrolka. |
| 13 | 7,5 | Lewe światło drogowe. |
| 14 | 7,5 | Prawe światło mijania i jego regulacja. |
| 15 | 7,5 | Lewe światło mijania i jego regulacja. |
| 16 | 5 | Prawe światła pozycyjne. |
| 17 | 5 | Lewe światła pozycyjne. |
| 18 | 5 | Układ ABS/ESP. |
| 19 | 15 | Przednie i tylne światła przeciwmgielne. |
| 20 | 7,5 | Światła hamowania. |
| 21 | 15 | Światła awaryjne. |
| 22 | 5 / 7,5 | Kierunkowskazy; wariant zależny od wyposażenia. |
| 23 | 15 | Przednie i tylne wycieraczki oraz spryskiwacze. |
| 24 | 20 | Spryskiwacze reflektorów. |
| 25 | 20 | Ogrzewanie tylnej szyby i lusterek. |
| 26 | 5 | Podświetlenie paneli sterowania, elektryczne lusterka i szyby. |
| 27 | 7,5 | Światło bagażnika, syrena alarmu, przełączniki. |
| 28 | 10 | Zapalniczka i gniazdo 12 V. |
| 29 | 15 | Radio, zmieniarka CD, nawigacja, telefon. |
| 30 | 25 | Dmuchawa ogrzewania i klimatyzacji. |
| 31 | 5 | Oświetlenie tablicy rejestracyjnej. |
| 32 | 30 | Centralny zamek. |
Seat Ibiza 1999-2002 – dodatkowe zabezpieczenia A-J
Na dodatkowym wsporniku pod deską rozdzielczą spotyka się bezpieczniki i automatyczne zabezpieczenia wyposażenia. LHD oznacza kierownicę po lewej stronie, RHD – po prawej. Puste miejsca w aucie bez danego wyposażenia są prawidłowe.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 30 | RHD: gniazdo zasilania. |
| B | 75 | RHD: bezpiecznik automatyczny szyberdachu. |
| C | 30 | RHD: dach materiałowy. |
| D | 75 | RHD: bezpiecznik automatyczny elektrycznych szyb. |
| E | 30 | RHD: przednie elektryczne szyby. |
| F | 30 | LHD: gniazdo zasilania. |
| G | 75 | LHD: bezpiecznik automatyczny szyberdachu. |
| H | 30 | LHD: dach materiałowy. |
| I | 75 | LHD: bezpiecznik automatyczny elektrycznych szyb. |
| J | 30 | LHD: przednie elektryczne szyby. |
Seat Ibiza 1999-2002 – nośnik przekaźników
W nowym układzie przekaźniki mają pozycje 1-11. Ten sam numer może mieć inne zadanie w benzynie, Dieslu, automacie lub samochodzie z ESP.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Odciążenie styku X stacyjki. |
| 2 | – | Wycieraczki przednie, opcjonalnie czujnik deszczu. |
| 3 | – | Klakson. |
| 4 | – | Odcięcie dopływu paliwa po kolizji. |
| 5 | – | Spryskiwacze reflektorów. |
| 6 | – | Spryskiwacz tylnej szyby. |
| 7 | – | Pompa powietrza wtórnego w silniku APF 1.6 MPI. |
| 8 | – | Benzyna: pompa paliwa; diesel: świece żarowe. |
| 9 | – | Drugi bieg wentylatora lub pompa dodatkowego chłodzenia. |
| 10 | – | Zasilanie sterownika silnika. |
| 11 | – | ESP lub automatyczna skrzynia biegów. |
Seat Ibiza 1999-2002 – skrzynka na akumulatorze
Blok pod plastikową pokrywą na akumulatorze rozprowadza zasilanie do panelu kabinowego i najważniejszych układów. Duże bezpieczniki metalowe są przykręcane. W razie braku ładowania, awarii ABS lub wentylatorów trzeba skontrolować również stan przewodów i złączy tego bloku.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 50 | Pompa powietrza wtórnego w silniku APF lub świece żarowe w Dieslu. |
| 2 | 50 | Elektronika silnika. |
| 3 | 40 | Wentylator chłodnicy. |
| 4 | 110 | Zasilanie panelu bezpieczników w kabinie. |
| 5 | 110 / 150 | Alternator: zależnie od wersji 90 A lub 120 A. |
| 6 | 30 | Sterowanie wentylatorem chłodnicy lub klimatyzacją. |
| 7 | 30 | ABS, pierwszy obwód. |
| 8 | 30 | ABS, drugi obwód. |
Praktyczne przykłady usterek
Nie działa zapalniczka ani gniazdo 12 V
Przed modernizacją sprawdź bezpiecznik 22 – 10 A, a w wersji po 1999 roku pozycję 28 – 10 A. Jeżeli nowy bezpiecznik natychmiast się przepala, sprawdź metalowe styki gniazda i podłączone akcesoria.
Brak ogrzewania tylnej szyby
W 22-pozycyjnym panelu jest to pozycja 9 – 20 A, a w 32-pozycyjnym pozycja 25 – 20 A. Dalsza diagnostyka obejmuje przekaźnik, przewody w przelotce klapy i siatkę grzewczą.
Silnik kręci, ale nie pracuje pompa paliwa
W benzynowych wersjach starszych sprawdź pozycję 18 – 20 A i przekaźnik pompy, w późniejszych – pozycję 7 – 15 A oraz przekaźnik 8. W Dieslach przypisania są inne.
Świeci się kontrolka ABS
W późnym układzie sprawdź pozycję 18 – 5 A i zabezpieczenia 7-8 po 30 A na akumulatorze. Wcześniejsze wersje z ABS korzystają z osobnych 30-amperowych wkładek. Jeśli są sprawne, konieczny jest odczyt błędów ABS.
FAQ – Seat Ibiza II
Czy wszystkie Ibizy z 1999 roku mają taki sam układ?
Nie. Jest to rocznik przejściowy. Najpierw porównaj wygląd panelu i liczbę bezpieczników, a następnie tabelę właściwej wersji.
Czy bezpiecznik o większym amperażu będzie lepszy?
Nie. Prąd znamionowy dobiera się do obwodu określonego przez producenta. Podmiana na mocniejszą wkładkę może doprowadzić do przegrzania przewodów i pożaru.
Źródła danych technicznych
Seat Ibiza/Cordoba 6K – schematy instalacji elektrycznej 1993-1999; Seat Ibiza 6K – dokumentacja elektryczna od sierpnia 1999; zestawienia funkcji zabezpieczeń dla 6K2 1999-2002. Przypisania zależą od kodu silnika, wyposażenia oraz rynku. Ilustracje schematów: knigaproavto.ru.

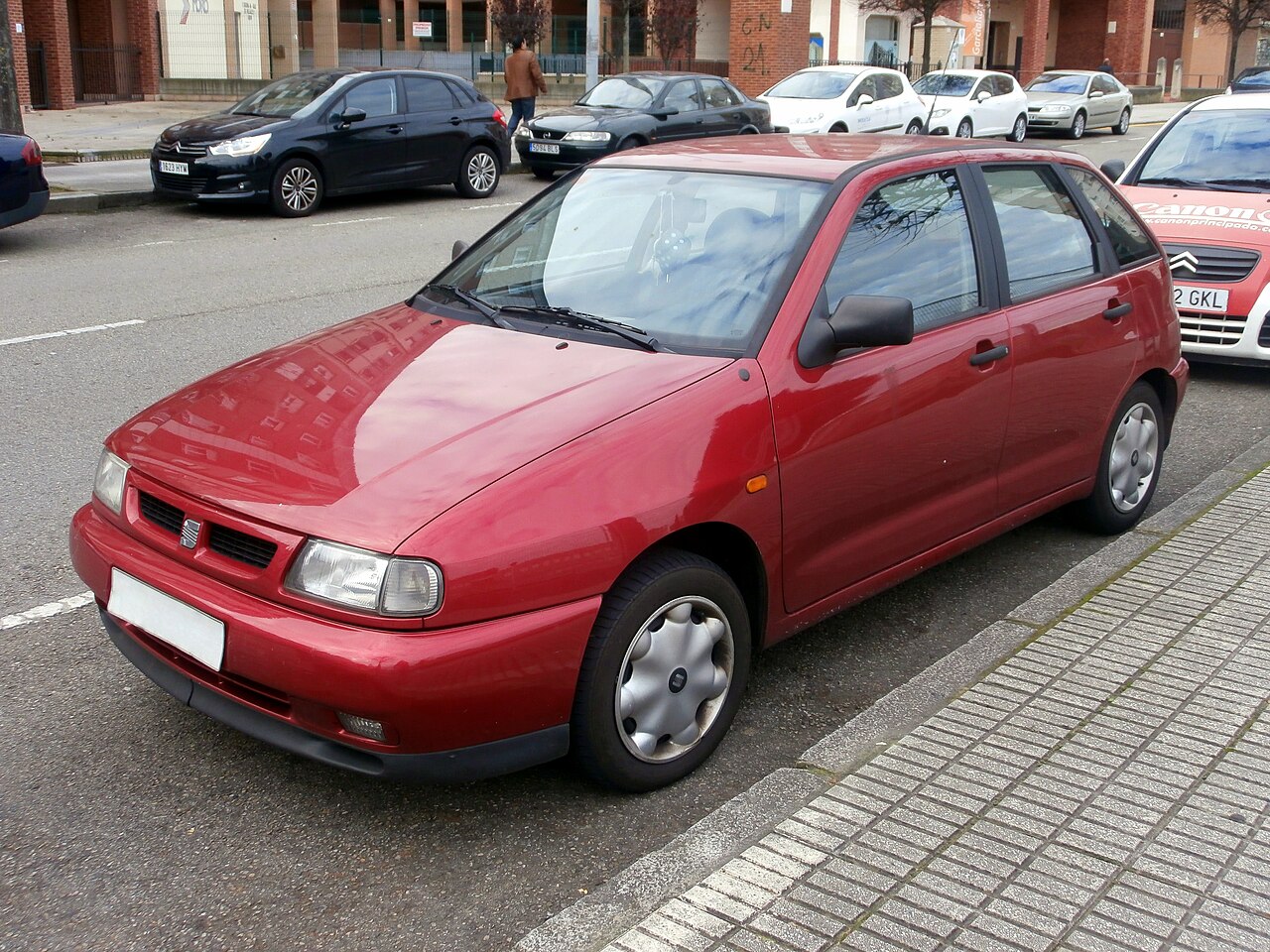

Fotografia: Carlosseat, Wikimedia Commons, CC BY-SA 4.0. Źródło zdjęcia i licencja.
