Skoda Kodiaq II (2024-2030) – bezpieczniki, schemat i przekaźniki
Skoda Kodiaq drugiej generacji zadebiutowała jako nowa odsłona dużego SUV-a marki. W samochodzie znajdują się główne skrzynki bezpieczników w kabinie oraz w komorze silnika, a w zależności od wyposażenia także dodatkowe zabezpieczenia i bezpieczniki dużej mocy. Poniżej znajdziesz lokalizacje skrzynek, schematy oraz tabelę oznaczeń dla modelu Kodiaq II. Rozmieszczenie części bezpieczników może różnić się zależnie od silnika, wyposażenia, rynku i roku produkcji.
Jeżeli masz wcześniejszą generację auta, sprawdź osobny schemat Skoda Kodiaq I – bezpieczniki. Dla mniejszego SUV-a tej marki dostępny jest także wpis Skoda Karoq – bezpieczniki i schemat.
Skrzynka bezpieczników w kabinie Skoda Kodiaq II

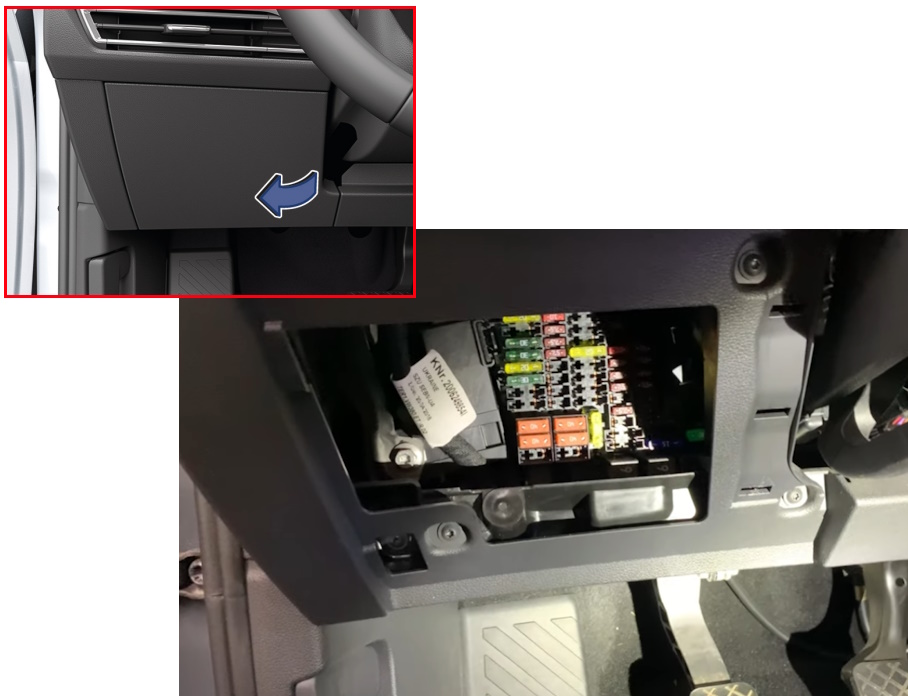

Główna skrzynka w kabinie znajduje się po stronie kierowcy, za dolną osłoną deski rozdzielczej. Aby dostać się do bezpieczników, należy ostrożnie zdjąć osłonę. Przed wymianą bezpiecznika wyłącz zapłon oraz odbiornik, którego obwód sprawdzasz.

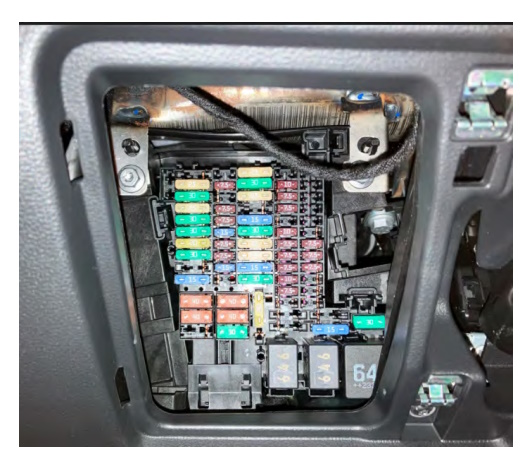

Po zdjęciu osłony widoczny jest blok bezpieczników i przekaźników. Obsada poszczególnych miejsc zależy od wersji samochodu, dlatego brak bezpiecznika w pozycji niewykorzystywanej przez dany egzemplarz jest normalny.

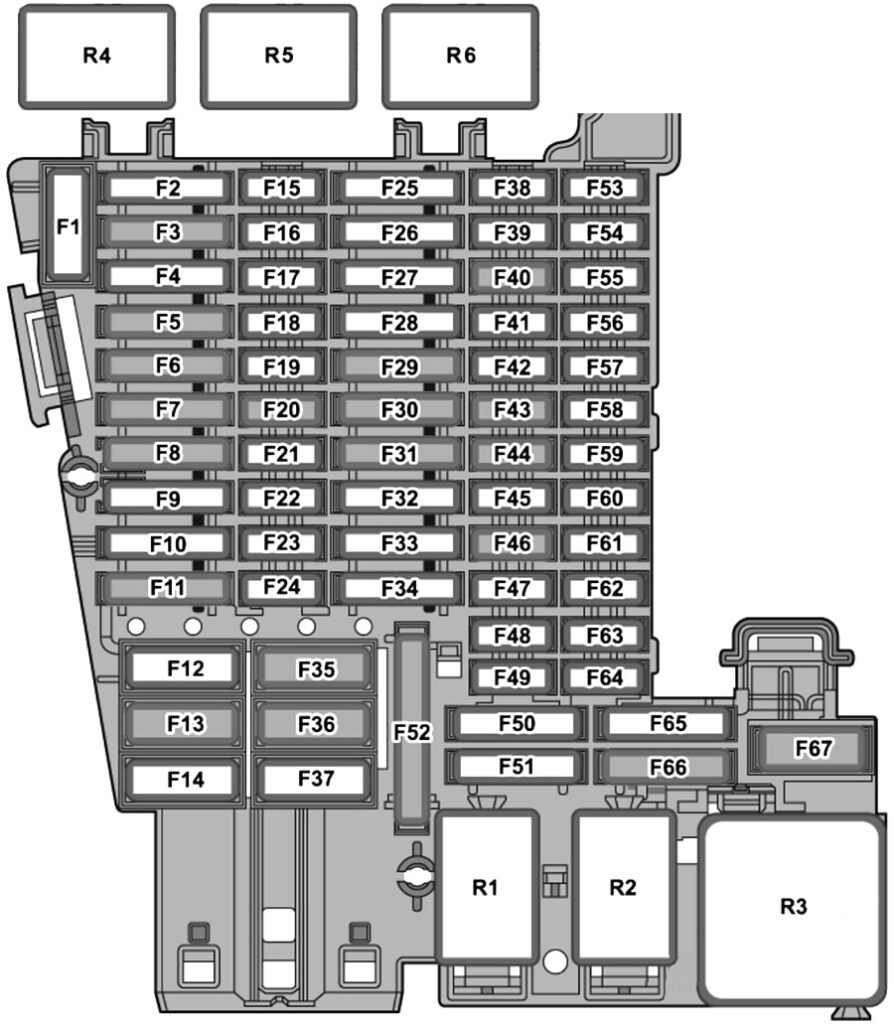

Schemat skrzynki bezpieczników w kabinie
| Pozycja | Prąd | Odbiornik / funkcja |
|---|---|---|
| SC1 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC2 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC3 | 25 A | Sterownik rozpoznawania przyczepy |
| SC4 | 30 A | Sterownik ogrzewania układu redukcji spalin / AdBlue (diesel) |
| SC5 | 25 A | Siłownik blokady skrzyni biegów w położeniu P |
| SC6 | 30 A | Sterownik sieci pokładowej |
| SC7 | 30 A | Sterownik ogrzewania i klimatyzacji |
| SC8 | 20 A | Sterownik dachu / dachu panoramicznego |
| SC9 | 30 A | Sterowniki drzwi i podnośniki szyb – przypisanie zależy od wersji LHD/RHD |
| SC10 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC11 | 15 A | Sterownik rozpoznawania przyczepy (wyposażenie opcjonalne) |
| SC12 | 40 A | Sterownik sieci pokładowej (zależnie od wyposażenia) |
| SC13 | 40 A | Sterownik sieci pokładowej |
| SC14 | 40 A | Sterownik cyfrowego systemu audio / wzmacniacza (opcja) |
| SC15 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC16 | 7,5 A | Sterownik poduszek powietrznych |
| SC17 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC18 | 7,5 A | System dostępu i uruchamiania, moduły alarmu, elektroniczna blokada kolumny kierownicy |
| SC19 | 7,5 A | Zestaw wskaźników, moduł połączenia alarmowego i komunikacji |
| SC20 | 15 A | Gniazdo ładowania USB 1, port USB 1, Phonebox / schowek z interfejsem telefonu – zależnie od wyposażenia |
| SC21 | 7,5 A | Blind Spot, Area View, otwieranie klapy bagażnika, Park Assist, moduł dostępu do Internetu – zależnie od wyposażenia |
| SC22 | 7,5 A | Przednia kamera systemów wspomagania, ACC, przednie radary rozpoznawania obiektów – zależnie od wyposażenia |
| SC23 | 10 A | Wentylacja i masaż przedniego prawego fotela – zależnie od wyposażenia |
| SC24 | 15 A | Sterownik napędu na wszystkie koła |
| SC25 | 25 A | Przedni pas bezpieczeństwa – strona zależna od wersji LHD/RHD |
| SC26 | 30 A | Sterowniki drzwi i tylne podnośniki szyb – strona zależna od wersji LHD/RHD |
| SC27 | 25 A | Przedni pas bezpieczeństwa – strona zależna od wersji LHD/RHD |
| SC28 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC29 | 15 A | Sterownik rozpoznawania przyczepy |
| SC30 | 30 A | Sterownik systemu informacji elektronicznej / infotainment |
| SC31 | 25 A | Sterownik rozpoznawania przyczepy |
| SC32 | 25 A | Tylny panel sterowania i wyświetlacz klimatyzacji |
| SC33 | 10 A | Wentylacja i masaż przedniego lewego fotela – zależnie od wyposażenia |
| SC34 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC35 | 40 A | Sterownik sieci pokładowej |
| SC36 | 40 A | Sterownik dmuchawy nawiewu |
| SC37 | 30 A | Sterownik elektrycznej klapy bagażnika |
| SC38 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC39 | 15 A | Sterownik elektroniki kolumny kierownicy |
| SC40 | 7,5 A | Syrena alarmu |
| SC41 | 7,5 A | Interfejs diagnostyczny magistrali danych |
| SC42 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC43 | 10 A | Czujnik temperatury wnętrza, panele klimatyzacji, odbiornik ogrzewania dodatkowego, przekaźnik ogrzewania tylnej szyby |
| SC44 | 7,5 A | Przycisk hamulca postojowego, złącze diagnostyczne, przednie oświetlenie wnętrza, czujnik alarmu, panel świateł, regulacja reflektorów, czujnik deszczu i światła |
| SC45 | 7,5 A | Sterownik elektroniki kolumny kierownicy |
| SC46 | 7,5 A | Head-up Display oraz przedni wyświetlacz / panel sterowania – zależnie od wyposażenia |
| SC47 | 10 A | Sterownik adaptacyjnego zawieszenia DCC |
| SC48 | 7,5 A | Gniazdo ładowania USB w panelu podsufitki / przy lusterku – zależnie od wyposażenia |
| SC49 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC50 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC51 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC52 | 20 A | Gniazda 12 V |
| SC53 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC54 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC55 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC56 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC57 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC58 | 7,5 A | Sterownik Park Assist – zależnie od wyposażenia |
| SC59 | 7,5 A | Przekaźniki gniazd zasilania, automatycznie ściemniane lusterko, czujnik jakości powietrza, czujnik ciśnienia czynnika klimatyzacji |
| SC60 | 7,5 A | Złącze diagnostyczne |
| SC61 | 7,5 A | Przekaźnik rozrusznika 1 i 2 |
| SC62 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC63 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC64 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SC65 | 10 A | Sterownik generatora dźwięku silnika / pojazdu |
| SC66 | 15 A | Silnik tylnej wycieraczki |
| SC67 | 30 A | Ogrzewanie tylnej szyby |
Bezpiecznik zapalniczki i gniazd 12 V
Za gniazda 12 V w Skoda Kodiaq II odpowiada bezpiecznik SC52 o wartości 20 A w skrzynce znajdującej się w kabinie. Jeżeli gniazdo nie działa, najpierw sprawdź właśnie tę pozycję. W zależności od wyposażenia zasilanie gniazd współpracuje również z przekaźnikiem, dlatego sprawny bezpiecznik nie zawsze oznacza, że usterka znajduje się w samym gnieździe.

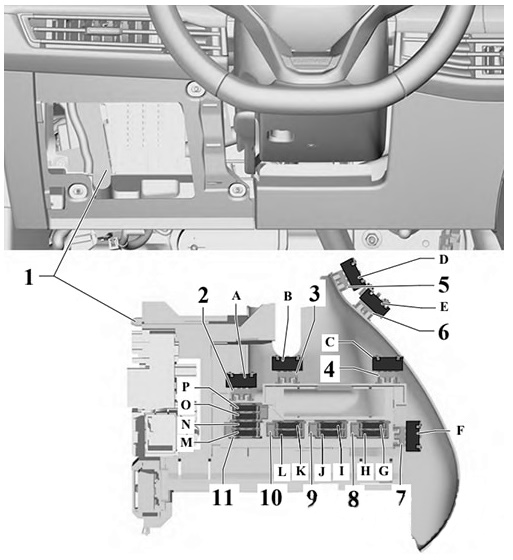

Dodatkowe bezpieczniki w kabinie
W części wersji obok głównej skrzynki mogą znajdować się dodatkowe elementy zabezpieczające związane m.in. z elektryczną regulacją i wentylacją foteli albo wyposażeniem specjalnym. Nie wszystkie pozycje występują w każdym samochodzie.
| Pozycja | Prąd | Funkcja |
|---|---|---|
| A | 15 A | Sterownik regulacji fotela kierowcy |
| B | — | Brak przypisania |
| C | — | Brak przypisania |
| D | 15 A | Wentylatory oparcia i siedziska fotela kierowcy, panel regulacji lewego przedniego fotela |
| E | 15 A | Wentylatory oparcia i siedziska fotela pasażera, panel regulacji prawego przedniego fotela |
| F | — | Brak przypisania |
| G | 10 A | Wyposażenie specjalne i dodatkowe złącza diagnostyczne – jeśli występują |
| H-J | — | Brak przypisania |
| K | 40 A | Wyposażenie specjalne – zależnie od wersji |
| L | 40 A | Wyposażenie specjalne / dodatkowy nośnik bezpieczników |
| M-P | — | Brak przypisania |
Skrzynka bezpieczników w komorze silnika

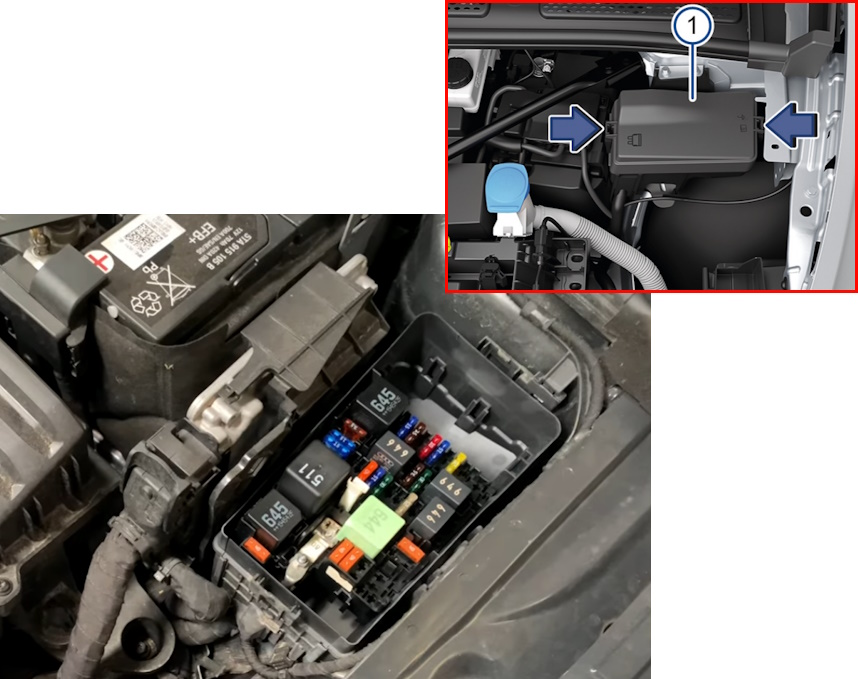

Druga główna skrzynka znajduje się po lewej stronie komory silnika, w pobliżu akumulatora 12 V. Jest zabezpieczona plastikową pokrywą. Po wykonaniu kontroli lub wymianie bezpiecznika pokrywę trzeba ponownie dokładnie zamknąć.

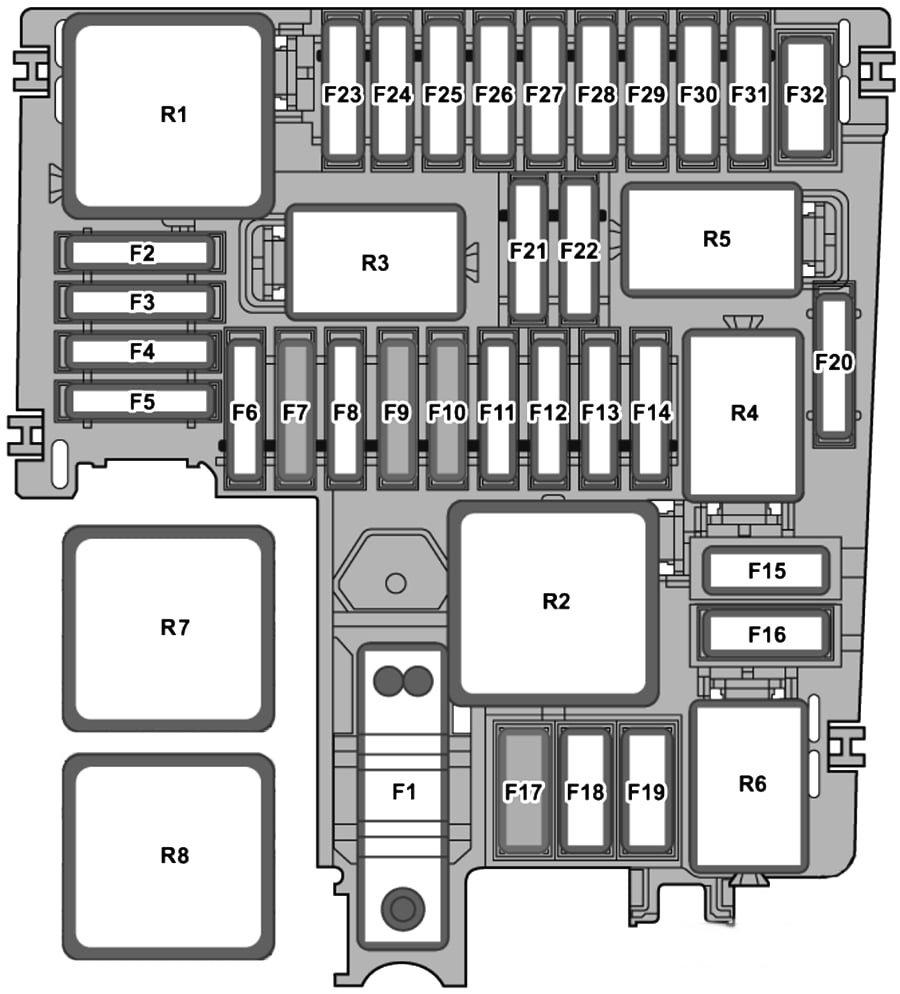

Schemat bezpieczników pod maską
| Pozycja | Prąd | Odbiornik / funkcja |
|---|---|---|
| SB1 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB2 | 7,5 A | Sterownik ABS, sterownik silnika, przekaźnik główny; w wersjach 48 V także rozrusznik-generator paskowy |
| SB3 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB4 | 30 A | Lewy reflektor przedni |
| SB5 | 30 A | Prawy reflektor przedni |
| SB6 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB7 | 30 A | Dodatkowa hydrauliczna pompa oleju skrzyni biegów |
| SB8 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB9 | 15 A | Przekaźnik klaksonu, sygnały dźwiękowe |
| SB10 | 30 A | Wycieraczki przedniej szyby |
| SB11 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB12 | 15 A | Mechatronika skrzyni DSG – zależnie od wersji |
| SB13 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB14 | 20 A | Sterownik ogrzewania postojowego / dodatkowego – jeśli występuje |
| SB15 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB16 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB17 | 40 A | Element dodatkowej nagrzewnicy powietrza |
| SB18 | 40 A | Element dodatkowej nagrzewnicy powietrza |
| SB19 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB20 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB21 | 7,5 A | Sterownik silnika |
| SB22 | 30 A | Rozrusznik |
| SB23 | 15 A | Sterownik silnika |
| SB24 | 7,5 / 10 / 15 A | Elementy silnika zależne od jednostki i wyposażenia, m.in. wentylator chłodnicy, czujnik poziomu/temperatury oleju, sterowanie ciśnieniem doładowania, układ AdBlue, zawory faz rozrządu, zawór ciśnienia oleju, układ odpowietrzania i sterowanie paliwem |
| SB25 | 10 A | Czujniki NOx i czujnik cząstek stałych – silniki Diesla |
| SB26 | 10 / 15 A | Elementy układu chłodzenia i silnika, m.in. żaluzja chłodnicy, pompy płynu, zawory układu chłodzenia, pompa ogrzewania dodatkowego, układ odpowietrzania skrzyni korbowej |
| SB27 | 10 A | Sondy lambda przed i za katalizatorem |
| SB28 | 20 A | Cewki zapłonowe 1-4 z modułami mocy |
| SB29 | 15 / 20 A | Sterownik pompy paliwa – wartość zależna od wersji napędu |
| SB30 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB31 | — | Nie używany / brak przypisania w tabeli dla rocznika 2024 |
| SB32 | 50 A | Ogrzewana przednia szyba – jeśli występuje |
Ważne: tabela dla komory silnika zawiera warianty zależne od rodzaju jednostki napędowej i wyposażenia. Jeżeli przy pozycji podano kilka wartości prądu, należy zastosować dokładnie taki bezpiecznik, jaki przewidziano dla konkretnego egzemplarza. Nie wolno zastępować go bezpiecznikiem o wyższym amperażu.
Bezpieczniki dużej mocy przy akumulatorze

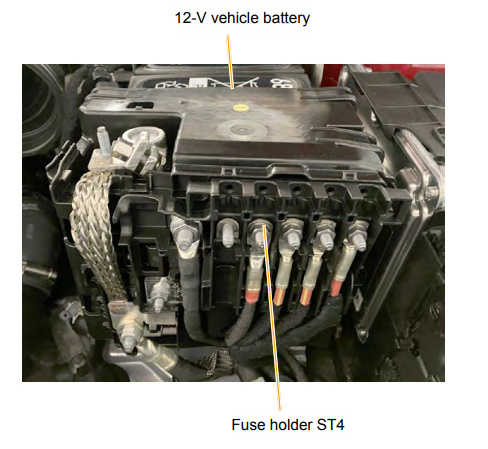

Przy akumulatorze 12 V znajduje się także uchwyt bezpieczników dużej mocy. Zabezpiecza on obwody pobierające duży prąd, m.in. układ wspomagania kierownicy, pompę ABS, zawory ABS, wspomaganie hamulców i główne zasilanie kolejnych skrzynek. Te elementy nie są odpowiednikiem zwykłych bezpieczników płytkowych i przy problemach z głównym zasilaniem najlepiej diagnozować je zgodnie z dokumentacją konkretnej wersji pojazdu.

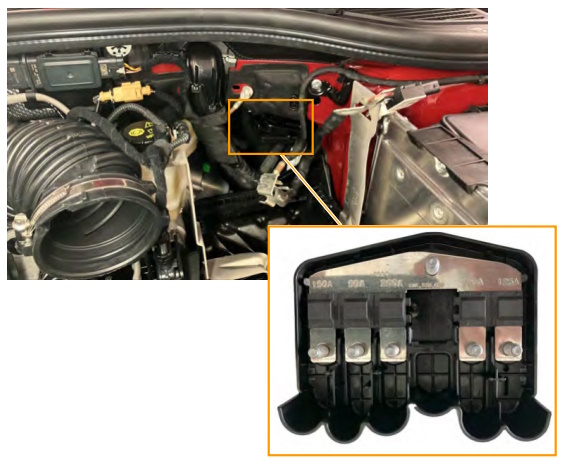

W zależności od wersji w komorze silnika może występować dodatkowy rozdzielacz z bezpiecznikami wysokoprądowymi. Materiał źródłowy wskazuje m.in. obwody skrzynki w komorze silnika, wentylatora chłodnicy i zasilania skrzynki kabinowej.
Przekaźniki w Skoda Kodiaq II
Obsada przekaźników zależy od silnika i wyposażenia. W materiałach dla rocznika 2024 potwierdzony jest m.in. przekaźnik związany z dodatkową nagrzewnicą w wersjach wysokoprężnych. Pozostałych pozycji nie należy przypisywać wyłącznie na podstawie wyglądu skrzynki – ten sam nośnik może być stosowany w kilku konfiguracjach auta.
Jeżeli bezpiecznik jest sprawny, a dany odbiornik nadal nie działa, sprawdź również stan złącza, zasilanie po obu stronach bezpiecznika i – jeśli dany obwód go wykorzystuje – odpowiedni przekaźnik. W nowoczesnym Kodiaqu wiele urządzeń jest dodatkowo sterowanych przez moduły elektroniczne, dlatego brak działania nie zawsze oznacza przepalony bezpiecznik.
