Skoda Octavia IV NX (2020-2026) – bezpieczniki, przekaźniki i schemat

Skoda Octavia IV o oznaczeniu fabrycznym NX to czwarta generacja modelu, oferowana od 2020 roku jako liftback i kombi. W zależności od rynku występuje z silnikami benzynowymi, wysokoprężnymi, napędem miękkiej hybrydy mHEV, a także jako hybryda plug-in Octavia iV. W 2024 roku model przeszedł modernizację, dlatego wyposażenie elektryczne nowszych egzemplarzy może różnić się od samochodów z pierwszych lat produkcji.

W tym poradniku znajdziesz lokalizację skrzynek bezpieczników Skoda Octavia IV NX, schematy skrzynki w kabinie i pod maską, pełne tabele oznaczeń, przekaźniki oraz informacje o najczęściej szukanych obwodach – między innymi gnieździe 12 V, pompie paliwa, wycieraczkach, ogrzewaniu szyby, USB i rozruszniku.

Ważne: dokładna obsada bezpieczników zależy od roku produkcji, silnika, skrzyni biegów, napędu 4×4, wersji wyposażenia i rynku. Jeżeli rozmieszczenie w Twoim aucie różni się od przedstawionego, sprawdź również opis w instrukcji konkretnego egzemplarza. Nie montuj bezpiecznika o większym amperażu niż przewidziany dla danego obwodu.

Jeśli masz starszą generację, zobacz również: Skoda Octavia I / Tour – bezpieczniki, Skoda Octavia II 1Z / A5 – bezpieczniki oraz Skoda Octavia III 5E / A7 – bezpieczniki.

Gdzie są bezpieczniki w Skoda Octavia IV?

W Octavii IV NX znajdują się dwie główne skrzynki bezpieczników:

• w kabinie – pod deską rozdzielczą po stronie kierowcy w samochodach z kierownicą po lewej stronie; dostęp uzyskuje się przez schowek / osłonę pod deską,
• w komorze silnika – po lewej stronie, obok akumulatora, pod plastikową pokrywą.

W zależności od wyposażenia obok głównej tablicy mogą znajdować się również dodatkowe bezpieczniki i przekaźniki, a przy akumulatorze blok bezpieczników dużej mocy.

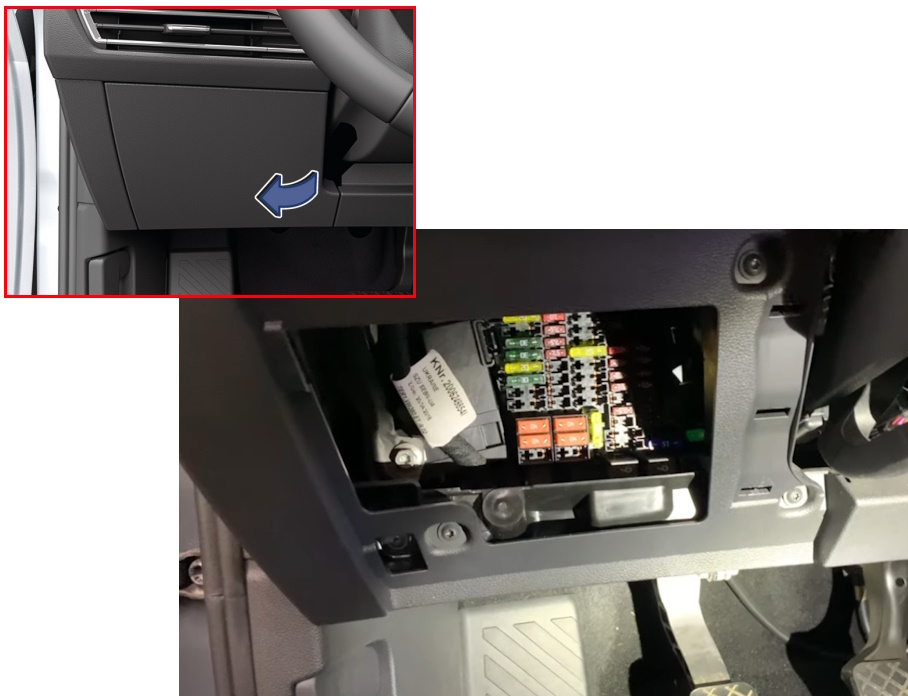

Skrzynka bezpieczników i przekaźników w kabinie

Główna skrzynka kabinowa znajduje się za schowkiem / panelem pod deską rozdzielczą. Po otwarciu lub opuszczeniu osłony uzyskuje się dostęp do bezpieczników oznaczonych jako SC oraz do części przekaźników.

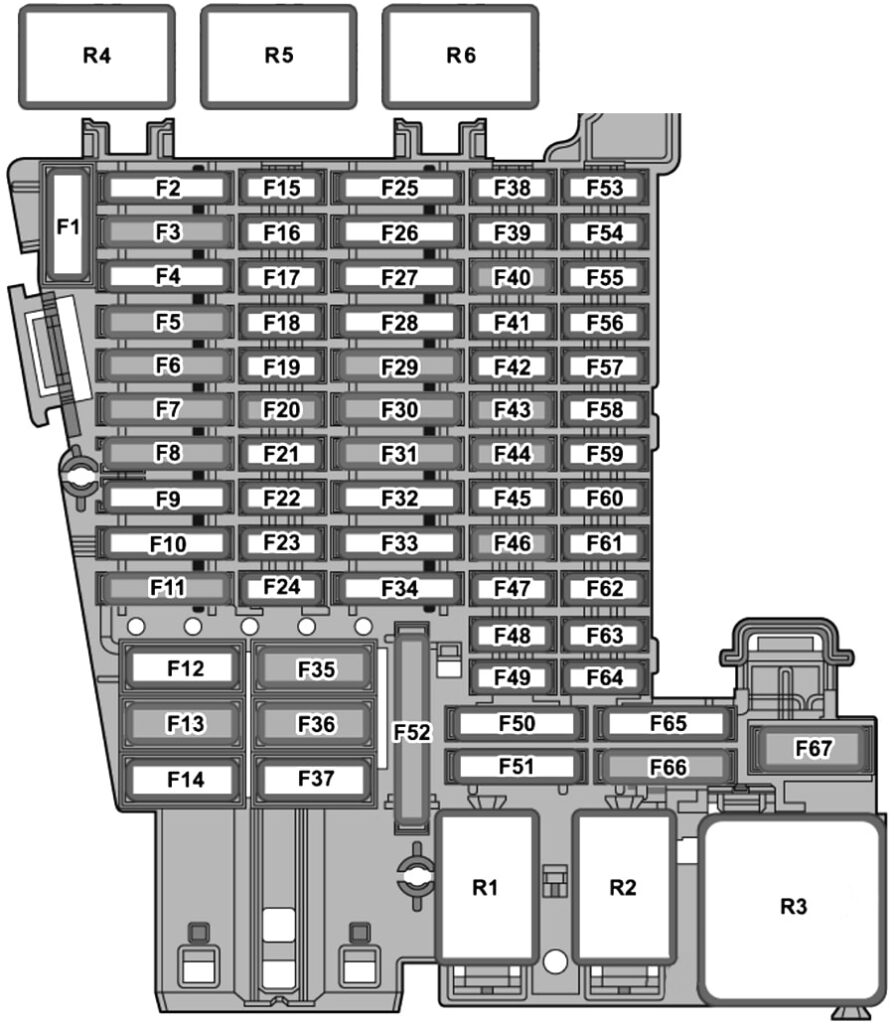

Schemat skrzynki w kabinie

Bezpieczniki SC – pełna tabela

Który bezpiecznik odpowiada za gniazdo 12 V w Skoda Octavia IV?

Najważniejszym bezpiecznikiem dla gniazda 12 V jest SC52 o wartości 20 A w skrzynce znajdującej się w kabinie. W instrukcjach Octavii IV pozycja 52 jest przypisana przede wszystkim do gniazda 12 V w bagażniku. W zależności od wyposażenia może obsługiwać również dodatkowe gniazda zasilania.

Jeśli urządzenie nie działa mimo sprawnego SC52, sprawdź samo gniazdo, jego styki i zasilanie. Nie zwiększaj wartości bezpiecznika ponad 20 A.

Przekaźniki w skrzynce kabinowej

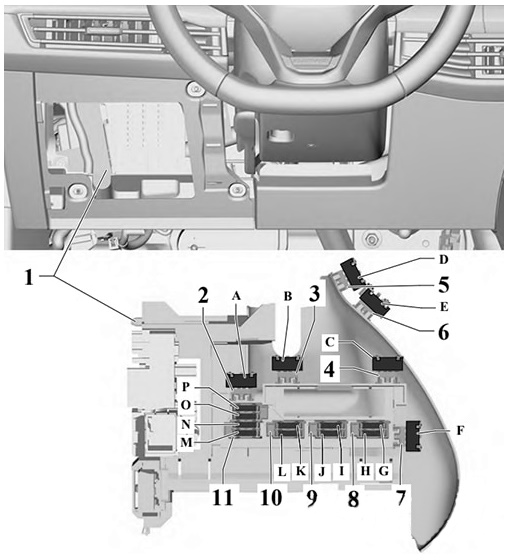

Dodatkowe bezpieczniki w kabinie

W bogatszych wersjach wyposażenia w pobliżu głównej skrzynki znajdują się dodatkowe zabezpieczenia. Mogą zasilać m.in. elektryczną regulację i wentylację foteli oraz wyposażenie specjalne.

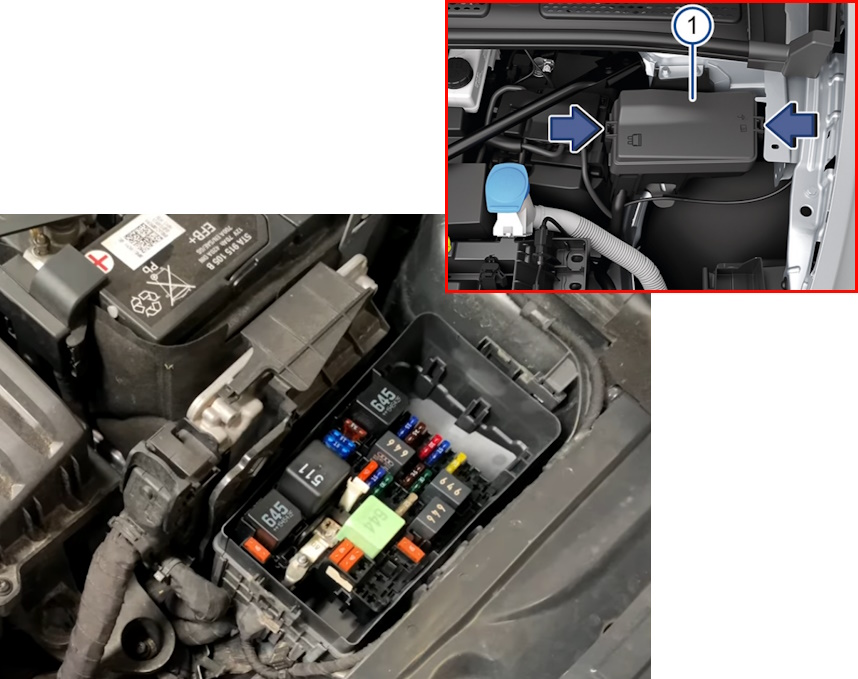

Skrzynka bezpieczników w komorze silnika

Druga główna skrzynka znajduje się po lewej stronie komory silnika, obok akumulatora. Po zdjęciu plastikowej pokrywy widoczny jest blok bezpieczników SB i przekaźników. W tym miejscu zabezpieczone są przede wszystkim układy silnika, skrzyni biegów, ABS/ESC, rozrusznika, pompy paliwa, wycieraczek oraz ogrzewania.

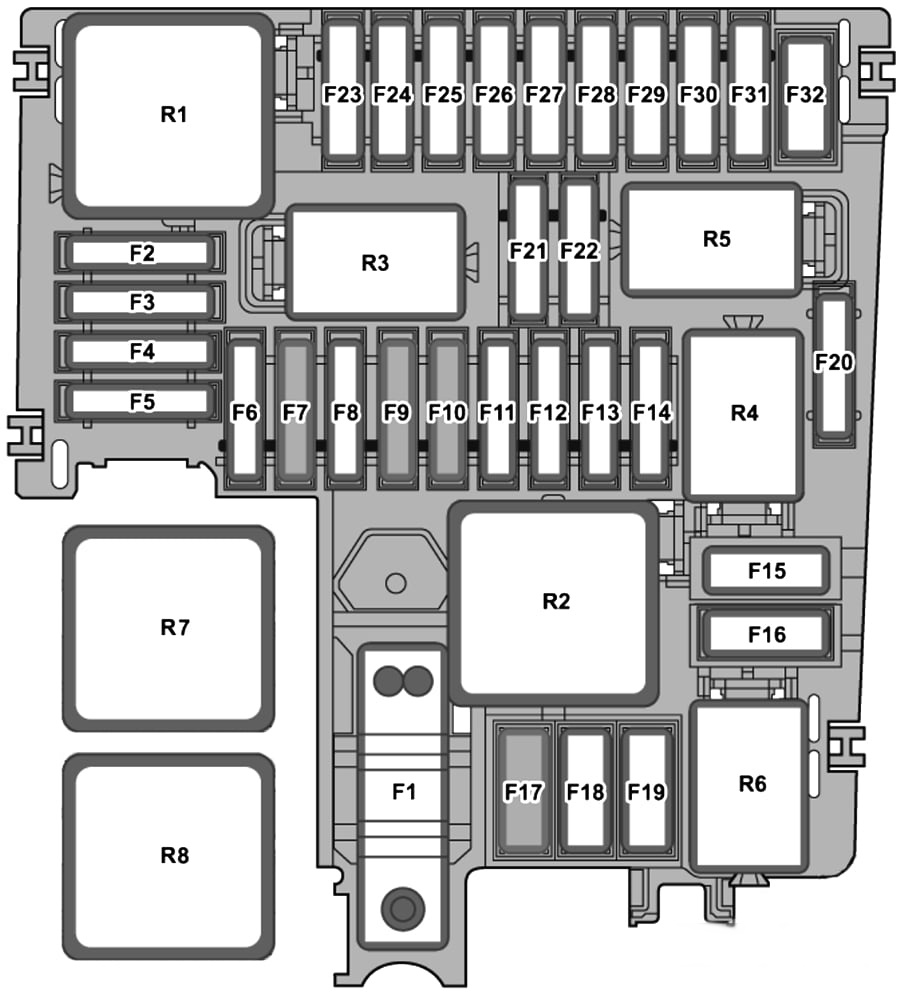

Schemat skrzynki pod maską

Bezpieczniki SB – pełna tabela

Przekaźniki w komorze silnika

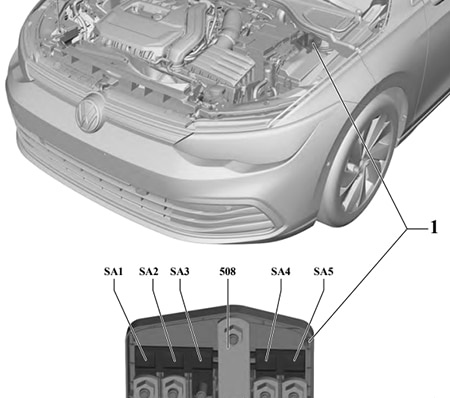

Bezpieczniki dużej mocy przy akumulatorze

W pobliżu akumulatora może znajdować się dodatkowy blok zabezpieczeń dużej mocy. Chroni on główne przewody zasilające skrzynkę w komorze silnika, skrzynkę kabinową oraz wentylator chłodnicy.

Skoda Octavia iV plug-in hybrid – na co uważać?

W hybrydowej Octavii iV część pozycji w skrzynce pod maską ma inne przeznaczenie niż w samochodach z klasycznym napędem. Dotyczy to między innymi elementów związanych z ładowarką akumulatora wysokonapięciowego i napędem elektrycznym. Nie należy samodzielnie ingerować w bezpieczniki układu wysokiego napięcia. Takie prace powinien wykonywać warsztat posiadający odpowiednie uprawnienia i wyposażenie.

Różnice po liftingu – Octavia IV od 2024/2025

Po modernizacji zachowano ogólną architekturę skrzynek, ale zmieniła się obsada części pozycji wraz z rozwojem wyposażenia. W nowszych samochodach szczególnie warto zwrócić uwagę na następujące obwody:

• SC20 – Phonebox oraz przednie i tylne porty USB,
• SC21 – kamera cofania, Top View, Park Assist, Car2X, bezdotykowe sterowanie klapą i Side Assist – zależnie od wyposażenia,
• SC22 – kamera przednia i czujniki radarowe systemów asystujących,
• SC39 – podgrzewanie kierownicy w części wersji,
• SC52 – gniazdo 12 V w bagażniku,
• SC62 – dodatkowe USB, m.in. przy lusterku wewnętrznym,
• SB2 – w wersjach mHEV również rozrusznik-generator 48 V,
• SB29 – pompa paliwa.

Jeżeli samochód jest z rocznika 2025 lub nowszego, szczególnie ważne jest porównanie tabeli z instrukcją przypisaną do konkretnego VIN-u, ponieważ liczba systemów asystujących i wersji napędowych jest większa niż w pierwszych latach produkcji.

Najczęściej szukane bezpieczniki Skoda Octavia IV NX

• Gniazdo 12 V / zapalniczka: SC52 – 20 A.
• Tylna wycieraczka: SC66 – 15 A.
• Ogrzewanie tylnej szyby: SC67 – 30 A.
• Przednie wycieraczki: SB10 – 30 A.
• Rozrusznik: SB22 – 30 A.
• Pompa paliwa: SB29 – 15 / 20 A zależnie od wersji.
• Infotainment: SC30; dodatkowo ekran / HUD korzysta z obwodu SC46.
• USB: obsada zależy od rocznika i wyposażenia – m.in. SC20, SC48 lub SC62.

Co zrobić, jeśli schemat nie pasuje do Twojej Octavii?

Octavia IV ma wiele wariantów wyposażenia, dlatego puste miejsce w jednej wersji może być wykorzystane w innej. Dotyczy to zwłaszcza samochodów mHEV, iV, 4×4, RS oraz aut po liftingu. Najbezpieczniej jest najpierw zidentyfikować numer pozycji na skrzynce, następnie sprawdzić funkcję w instrukcji konkretnego rocznika i dopiero wtedy wymienić bezpiecznik na element o identycznym amperażu.

Jeżeli szukasz schematu starszej generacji, przejdź do Skoda Octavia III 5E / A7, Skoda Octavia II 1Z / A5 albo Skoda Octavia I / Tour.
