Skoda Superb I (3U) była produkowana w latach 2001-2008. W pierwszej generacji główna skrzynka bezpieczników kabinowych znajduje się z lewej strony deski rozdzielczej, za boczną pokrywą. Poniżej znajduje się schemat oraz pełna tabela dla wersji 2004-2005. W samochodach wcześniejszych i poliftingowych należy dodatkowo sprawdzić fabryczną obsadę bezpieczników.
Na ilustracji widoczne są pozycje 1-44. W tabeli zachowano wszystkie 44 gniazda i ich wartości amperażu, w tym miejsca niewykorzystane fabrycznie. Niektóre obwody mogą być obsadzone inaczej zależnie od silnika, wyposażenia i daty produkcji.
Gdzie jest skrzynka bezpieczników Skody Superb I?
W kabinie: skrzynka znajduje się na lewym boku deski rozdzielczej. Otwórz drzwi kierowcy, wyłącz zapłon i ostrożnie zdejmij boczną osłonę tablicy przyrządów, podważając ją w miejscu przeznaczonym na uchwyt. Po kontroli załóż osłonę na zatrzaski.
Przekaźniki: dodatkowe zespoły przekaźników znajdują się za dolnymi osłonami deski rozdzielczej, w pobliżu tablicy bezpieczników po stronie kierowcy. Dostęp wymaga demontażu dolnego poszycia. W zależności od silnika występują też dodatkowe zabezpieczenia w komorze silnika, w obudowie przy grodzi.

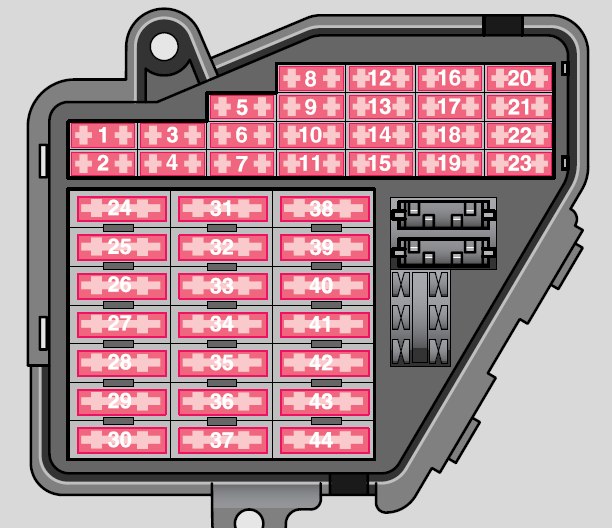

Schemat skrzynki bezpieczników w desce rozdzielczej – 2004-2005
Numerację od 1 do 44 przedstawia rysunek. W tej grupie zabezpieczono między innymi spryskiwacze i wycieraczki, światła, radio, klimatyzację, centralny zamek, podgrzewanie foteli i elektryczny dach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Ogrzewane spryskiwacze przedniej szyby |
| 2 | 10 | Kierunkowskazy |
| 3 | – | Wolna pozycja |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 10 | Zestaw wskaźników – lampki kontrolne, ogrzewanie siedzeń, tempomat, regulacja położenia lusterek zewnętrznych, podświetlenie włączników i wskaźników, wskaźnik temperatury zewnętrznej, klimatyzacja, akustyczna pomoc w parkowaniu, układ nawigacji, kierownica wielofunkcyjna |
| 6 | 5 | Ogrzewanie lusterek zewnętrznych |
| 7 | 10 | ABS, EDS, ASR, ESP, tempomat, układ sterowania silnika |
| 8 | 5 | Automatyczna regulacja zasięgu świateł |
| 9 | 5 | Pomoc w parkowaniu |
| 10 | 5 | Zmieniacz CD, telefon, kierownica wielofunkcyjna |
| 11 | 5 | Elektryczna regulacja foteli (uwaga dla aut od września 2005 r.) |
| 12 | 10 | Zasilanie elektryczne gniazda diagnostycznego |
| 13 | 10 | Światła hamowania |
| 14 | 10 | Sterownik centralnego ryglowania, oświetlenie wnętrza |
| 15 | 10 | Zestaw wskaźników, klimatyzacja, automatyczna skrzynia biegów, pamięć położenia lusterek zewnętrznych i układ nawigacji |
| 16 | 5 | ESP |
| 17 | 10 | Radiotelefon, samochody specjalne (policja itp.) |
| 18 | 10 | Światło drogowe prawe |
| 19 | 10 | Światło drogowe lewe |
| 20 | 15 | Światło mijania prawe |
| 21 | 15 | Światło mijania lewe |
| 22 | 5 | Światła pozycyjne prawe |
| 23 | 5 | Światła pozycyjne lewe |
| 24 | 25 | Układ wycieraczek, pompa spryskiwacza i włącznik pracy przerywanej |
| 25 | 30 | Dmuchawa wentylacji, klimatyzacja, Climatronic |
| 26 | 30 | Ogrzewanie tylnej szyby, zamknięty obieg powietrza |
| 27 | – | Wolna pozycja |
| 28 | 20 | Pompa paliwa, dodatkowa pompa oleju napędowego |
| 29 | 20 | Układ sterowania silnika |
| 30 | 20 | Elektryczny dach przesuwno-uchylny |
| 31 | 15 | Światło cofania, tempomat, automatyczna skrzynia biegów, automatycznie ściemniane lusterko wsteczne |
| 32 | 20 | Sterowanie silnika, tempomat |
| 33 | 15 | Zapalniczka |
| 34 | 15 | Układ sterowania silnika |
| 35 | 30 | Gniazdo przyczepy |
| 36 | 15 | Reflektory przeciwmgłowe |
| 37 | 20 | Radio, nawigacja |
| 38 | 15 | Centralne ryglowanie |
| 39 | 15 | Światła awaryjne |
| 40 | 25 | Sygnał dźwiękowy |
| 41 | – | Wolna pozycja (uwaga dla aut od września 2005 r.) |
| 42 | 25 | ESP |
| 43 | 15 | Układ sterowania silnika |
| 44 | 30 | Podgrzewanie foteli |
Najczęściej szukane bezpieczniki: zapalniczka – pozycja 33 (15 A); radio i nawigacja – pozycja 37 (20 A); wycieraczki i spryskiwacze – pozycja 24 (25 A); wentylator nawiewu – pozycja 25 (30 A); ogrzewanie tylnej szyby – pozycja 26 (30 A); klakson – pozycja 40 (25 A).
Zmiana oznaczeń we wrześniu 2005 roku
W zestawieniu dla 2005 roku producent umieścił przypis do pozycji związanych z elektryczną regulacją foteli i wolnymi gniazdami. Wskazuje on zmianę obsady od września 2005 roku. Nie należy zatem zakładać identycznej zawartości każdego miejsca w samochodzie wyprodukowanym przed i po tej dacie. Porównaj numer z pokrywą i dokumentacją konkretnej wersji.
Co ze Skodą Superb I z innych lat produkcji?
Pierwsza generacja 3U była produkowana od 2001 do 2008 roku, natomiast tabela powyżej dotyczy roczników 2004 i 2005. Późniejsze wersje opisano osobno w artykule Skoda Superb I (2006-2007). W starszych egzemplarzach z początku produkcji, zależnie od silnika i wyposażenia, należy sprawdzić dokumentację fabryczną.
W podobnej klasie aut znajdziesz też schematy Volkswagena Passata B5, który dzieli z pierwszą generacją Superb niektóre rozwiązania konstrukcyjne, ale ma własną numerację obwodów. Kolejną generację tego modelu reprezentuje Skoda Superb III (2015-2023), a pokrewnym modelem marki jest Skoda Octavia III.
Jak bezpiecznie wymieniać bezpiecznik?
Wyłącz zapłon i odbiornik, którego obwód jest zabezpieczany. Wyjmij wkładkę odpowiednim chwytakiem, sprawdź, czy pasek metalowy nie jest przerwany, i zastąp ją tylko identycznym typem oraz amperażem. Jeśli nowe zabezpieczenie ponownie się przepala, przyczyną może być zwarcie w odbiorniku albo instalacji.
Pytania o bezpieczniki Superb I
Gdzie jest bezpiecznik zapalniczki w Skodzie Superb 2005?
W bocznym panelu deski rozdzielczej po stronie kierowcy, pozycja 33, o wartości 15 A.
Czy schemat 2004 i 2005 jest taki sam?
Podstawowa numeracja 44 gniazd jest zgodna, ale od września 2005 roku występowały zmiany obsady części pozycji. Dla konkretnego samochodu należy sprawdzić fabryczne informacje.
Czy schemat pasuje do Superb 2008?
Może się różnić w zależności od rocznika i wersji. Do późniejszych aut lepiej użyć właściwej instrukcji dla danego rocznika i wyposażenia.
Źródła: dokumentacja Superb I 3U, wykazy bezpieczników 2004-2005 oraz informacje producenta dotyczące generacji i dat produkcji.
