Smart Forfour W454 2004-2006 - bezpieczniki i przekaźniki

Smart Forfour W454 to pierwsza generacja czteromiejscowego Smarta, produkowana w latach 2004-2006. Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po lewej stronie. W jednej skrzynce umieszczono zarówno bezpieczniki wyposażenia kabiny i oświetlenia, jak i przekaźniki układów silnika, wentylatora, pompy paliwa czy ogrzewania tylnej szyby.

Ten układ dotyczy generacji W454. Nowszy Smart Forfour W453 11.2014-09.2016 ma zupełnie inną skrzynkę i inną numerację. Dla późniejszego wariantu W453 zobacz także Smart Forfour W453 10.2016-05.2017.

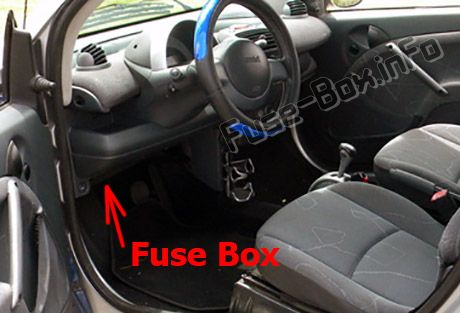

Lokalizacja skrzynki bezpieczników

Skrzynka znajduje się pod tablicą rozdzielczą po lewej stronie kierowcy. Dostęp do niej uzyskuje się od dołu deski rozdzielczej.

Schemat bezpieczników i przekaźników

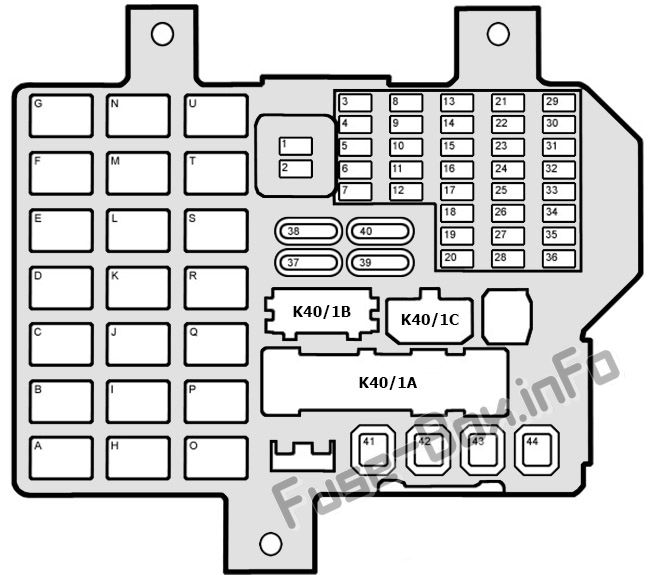

Schemat rozmieszczenia bezpieczników i przekaźników Smart Forfour W454 2004-2006 — Rozmieszczenie bezpieczników i przekaźników w Smart Forfour W454.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	10 A	Oświetlenie wnętrza, górny panel sterowania, lewy moduł SAM, czujnik deszczu / światła, zestaw wskaźników, przełącznik zespolony, centralny sterownik gateway.
2	10 A	Lewy moduł SAM / ETACS.
3	7,5 A	Lewe światło pozycyjne i lewe światło tylne.
4	7,5 A	Prawe światło pozycyjne i prawe światło tylne.
5	20 A	Wycieraczka przedniej szyby.
6	7,5 A	Sterownik wyposażenia.
7	7,5 A	Ogrzewanie lusterek zewnętrznych.
8	10 A	Prawe światło drogowe.
9	10 A	Lewe światło drogowe.
10	10 A	Klakson.
11	15 A	Pompa paliwa.
12	20 A	Silniki benzynowe: sterownik elektroniki silnika, przekaźnik silnika i przekaźnik przepustnicy.
13	15 A	13-pinowe gniazdo przyczepy – obwód 30.
14	20 A	Szklany dach przesuwny.
15	15 A	Silnik wycieraczki tylnej szyby.
16	15 A	Zapalniczka / gniazdo zasilania.
17	7,5 A	Tylne światło przeciwmgielne.
18	7,5 A	Elektryczna regulacja lusterek zewnętrznych.
19	15 A	Silnik Diesla: sterownik EDG.
20	7,5 A	Silnik Diesla: sterownik EDG, przekaźnik pompy paliwa 2 i przekaźnik silnika.
21	10 A	Prawe światło mijania.
22	10 A	Lewe światło mijania i regulacja zasięgu reflektorów.
23	15 A / 10 A	Przednie światła przeciwmgielne – 15 A w wcześniejszym układzie, 10 A od roku modelowego 2005.
24	15 A	Gniazdo diagnostyczne i centralny zamek – rocznik 2004.
25	15 A	13-pinowe gniazdo przyczepy – obwód 15.
26	15 A	Kierunkowskazy.
27	15 A	Radio / system audio / subwoofer.
28	10 A	Alarm przeciwkradzieżowy.
29	20 A	Manualna skrzynia biegów.
30	15 A	Gniazdo diagnostyczne i centralny zamek – roczniki 2005-2006.
31	15 A	Światła STOP i czteropinowy włącznik świateł STOP.
32	7,5 A	Sterownik klimatyzacji.
33	7,5 A	Sterownik ESP, sterownik wspomagania kierownicy oraz sterownik systemu bezpieczeństwa biernego / poduszek powietrznych.
34	10 A	Silniki benzynowe: cewki zapłonowe.
35	7,5 A	Sterownik EDG i przekaźnik pompy paliwa 1.
36	7,5 A	Światła cofania.
37	30 A	Ogrzewanie tylnej szyby.
38	30 A	Podgrzewane fotele.
39	30 A	Silnik Diesla: sterownik EDG.
40	40 A	Dmuchawa ogrzewania / klimatyzacji.
41	40 A	Stacyjka / włącznik rozrusznika.
42	40 A	Elektryczne szyby i pompa układu czyszczenia reflektorów.
43	40 A	Silnik wentylatora chłodnicy.
44	40 A	Sterownik elektronicznego modułu dźwigni zmiany biegów – skrzynie 717.474 i 717.475.

Przekaźniki

Pozycja	Funkcja
A	Przekaźnik elektrycznych szyb.
B	Przekaźnik klaksonu.
C	Przekaźnik pompy paliwa 2.
D	Przekaźnik tylnego światła przeciwmgielnego.
E	Przekaźnik rozrusznika.
F	Przekaźnik silnika benzynowego / Diesla.
G	Wzbudzenie alternatora.
H	Przekaźnik 1. stopnia wentylatora chłodnicy.
I	Przekaźnik przednich świateł przeciwmgielnych.
J	Przekaźnik ogrzewania.
K	Przekaźnik pompy paliwa 1.
L	Przekaźnik skrzyni biegów.
M	Mostek instalacji haka przyczepy.
N	Pozycja rezerwowa.
O	Przekaźnik 2. stopnia wentylatora chłodnicy.
P	Przekaźnik układu czyszczenia reflektorów.
Q	Przekaźnik ogrzewania tylnej szyby.
R	Mostek podgrzewanych foteli.
S	Przekaźnik świateł mijania.
T	Przekaźnik świateł drogowych.
U	Przekaźnik przepustnicy – tylko wybrane wersje silnikowe 134.910 i 135.930/950.

Różnice między rocznikami 2004 i 2005-2006

Najważniejsza zmiana dotyczy centralnego zamka i gniazda diagnostycznego. W samochodach z 2004 roku odpowiada za nie bezpiecznik nr 24, natomiast w późniejszych egzemplarzach funkcję tę przeniesiono na pozycję 30. Zmienia się również wartość zabezpieczenia przednich świateł przeciwmgielnych – w zależności od wersji i roku modelowego pozycja 23 ma 15 A albo 10 A.

Najczęściej sprawdzane obwody

Urządzenie	Pozycja	Amperaż [A]
Zapalniczka / gniazdo zasilania	16	15 A
Pompa paliwa	11	15 A
Przednia wycieraczka	5	20 A
Tylna wycieraczka	15	15 A
Klakson	10	10 A
Radio / system audio	27	15 A
Ogrzewanie tylnej szyby	37	30 A
Podgrzewane fotele	38	30 A
Dmuchawa	40	40 A
Wentylator chłodnicy	43	40 A
