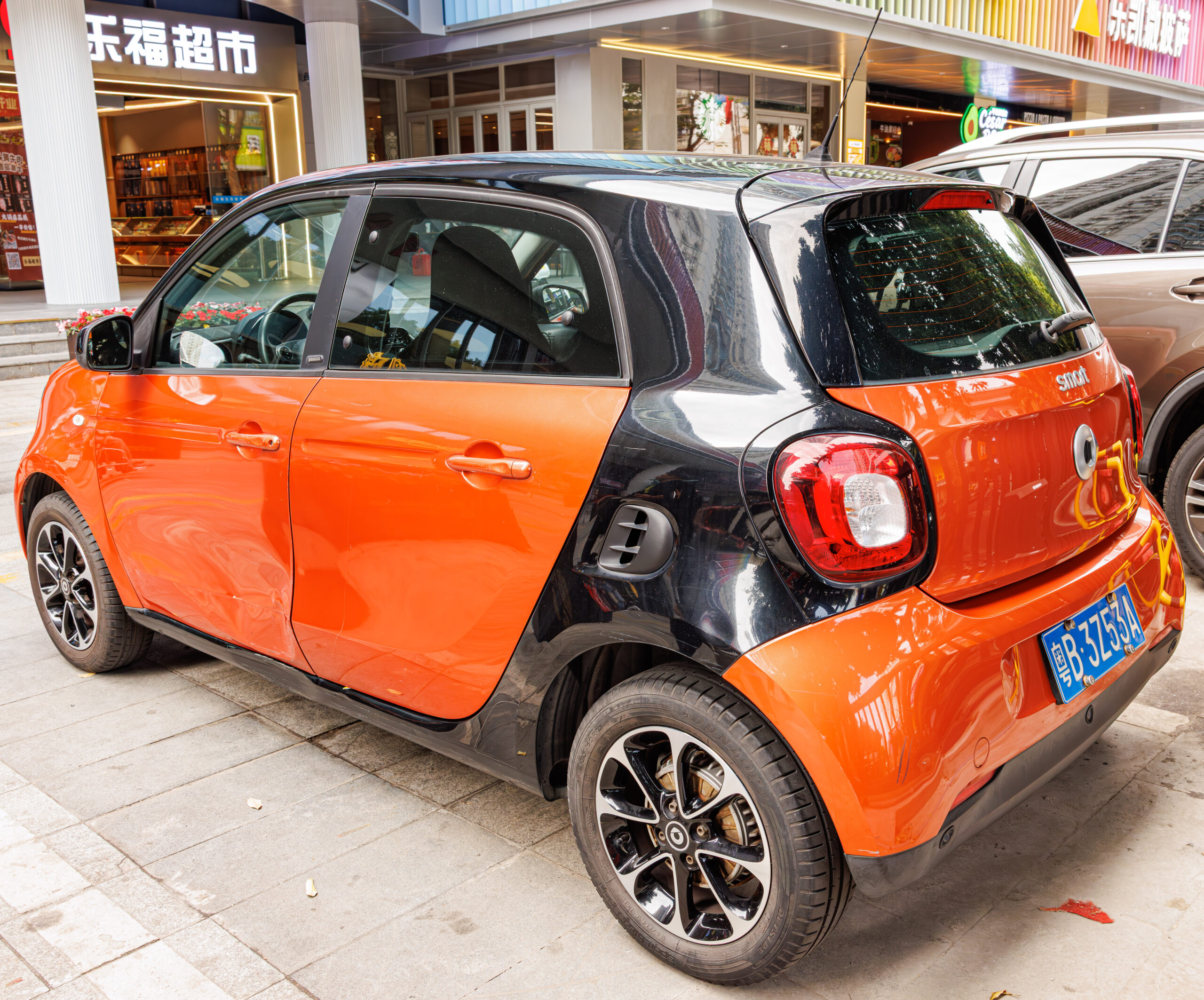

Smart Forfour W453 w wersji opisanej przez producenta dla okresu od października 2016 do maja 2017 ma zmienione przypisanie części bezpieczników w porównaniu z wcześniejszym układem 11/2014-09/2016. Główna skrzynka znajduje się w schowku po stronie pasażera i zawiera pozycje od 1 do 49.
Jeżeli samochód został wyprodukowany wcześniej, zobacz Smart Forfour W453 11.2014-09.2016. W późniejszym wariancie zmieniają się m.in. obwody sterownika skrzyni biegów, pompy paliwa, świateł do jazdy dziennej, systemu ostrzegania o odległości i zasilania modułów.

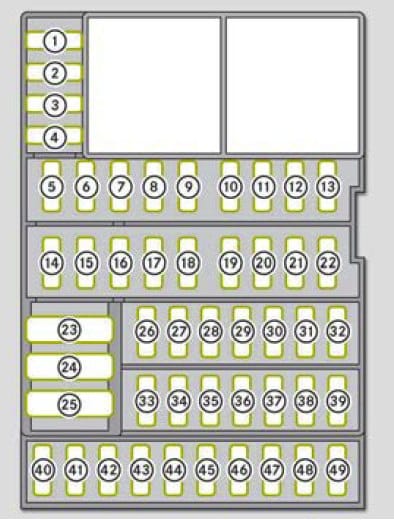

Skrzynka bezpieczników w schowku
W samochodach z kierownicą po lewej stronie panel znajduje się w schowku w desce rozdzielczej, za osłoną. W wersjach z kierownicą po prawej stronie dostęp do skrzynki znajduje się po prawej stronie kierownicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 A | Rozrusznik. |
| 2 | 5 A | Sterownik wspomagania kierownicy. |
| 3 | 5 A | Dźwignia wielofunkcyjna. |
| 4 | 5 A | Układ poduszek powietrznych. |
| 5 | 25 A | Sterownik skrzyni biegów. |
| 6 | 10 A | Zestaw wskaźników. |
| 7 | 15 A | Klakson i instalacja alarmowa. |
| 8 | 10 A | Sterownik zasilania. |
| 9 | 10 A | Sterownik zasilania. |
| 10 | 20 A | Centralny moduł sterujący. |
| 11 | 15 A | Centralny moduł sterujący. |
| 12 | 10 A | Centralny moduł sterujący. |
| 13 | 15 A | Centralny moduł sterujący. |
| 14 | 30 A | Podnośnik szyby z automatyczną funkcją rewersowania. |
| 15 | 5 A | ESP oraz sterownik skrzyni biegów. |
| 16 | 10 A | Oświetlenie wnętrza. |
| 17 | 3 A | Immobilizer. |
| 18 | 5 A | Elektryczne lusterka zewnętrzne. |
| 19 | 10 A | Światła STOP. |
| 20 | 15 A | Tempomat, radio oraz ostrzeżenie o niezapiętym pasie bezpieczeństwa. |
| 21 | 15 A | Wersje inne niż smart electric drive: centralny moduł sterujący, pompa paliwa i układ wtryskowy. |
| 22 | 15 A | Wycieraczka tylnej szyby. |
| 23 | 40 A | Tylko smart electric drive: sterownik zasilania. |
| 24 | – | Nieużywany. |
| 25 | 30 A | Sterownik zasilania. |
| 26 | 20 A | Radio. |
| 27 | 5 A | Światła do jazdy dziennej. |
| 28 | 15 A | Gniazdo 12 V / zapalniczka. |
| 29 | 5 A | Sterownik zasilania. |
| 30 | 15 A | System ostrzegania o odległości. |
| 31 | – | Tylne światło przeciwmgielne – pozycja bez osobnej wartości bezpiecznika w tabeli producenta. |
| 32 | 15 A | Radio oraz centralny moduł sterujący. |
| 33 | 25 A | Tylne światła pozycyjne, przednie światła przeciwmgielne, światła awaryjne, centralny zamek, regulacja zasięgu reflektorów, podnośniki szyb, oświetlenie tablicy rejestracyjnej, radio, panel klimatyzacji, tempomat, ogranicznik prędkości, przycisk wspomagania parkowania, wybór programu jazdy, otwieranie klapy tylnej, kamera asystenta pasa ruchu i przycisk Start-Stop. |
| 34 | 25 A | Sterownik zasilania. |
| 35 | 25 A | Reflektory i światła do jazdy dziennej. |
| 36 | 10 A | Lewe światło mijania oraz centralny moduł sterujący. |
| 37 | 10 A | Prawe światło mijania. |
| 38 | 10 A | Lewe światło mijania oraz centralny moduł sterujący. |
| 39 | – | Nieużywany. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | – | Nieużywany. |
| 43 | 5 A | Ogrzewanie lusterek zewnętrznych. |
| 44 | 25 A | Automatyczna funkcja rewersowania szyb. |
| 45 | 25 A | Sterownik zasilania. |
| 46 | 20 A | Wzmacniacz systemu audio. |
| 47 | – | Nieużywany. |
| 48 | – | Nieużywany. |
| 49 | – | Nieużywany. |
Najważniejsze różnice względem układu do 09/2016
W późniejszym wariancie pozycja 5 otrzymuje sterownik skrzyni biegów 25 A, pozycja 15 obsługuje również sterownik skrzyni, a pozycja 21 ma 15 A i zasila w wersjach spalinowych centralny moduł sterujący, pompę paliwa oraz wtrysk. Dla smart electric drive pozycja 23 ma 40 A. Dochodzą także osobne pozycje dla świateł dziennych, systemu ostrzegania o odległości i świateł mijania.
To właśnie te różnice są powodem, dla którego samochodów wyprodukowanych przed i po zmianie we wrześniu 2016 roku nie warto łączyć w jedną tabelę.
Najczęściej sprawdzane obwody
| Urządzenie | Pozycja | Amperaż [A] |
|---|---|---|
| Gniazdo 12 V / zapalniczka | 28 | 15 A |
| Radio | 26 | 20 A |
| Pompa paliwa i wtrysk – wersja spalinowa | 21 | 15 A |
| Sterownik skrzyni biegów | 5 | 25 A |
| Tylna wycieraczka | 22 | 15 A |
| Światła do jazdy dziennej | 27 | 5 A |
| Lewe światło mijania | 36 i 38 | 10 A |
| Prawe światło mijania | 37 | 10 A |
| Ogrzewanie lusterek | 43 | 5 A |
