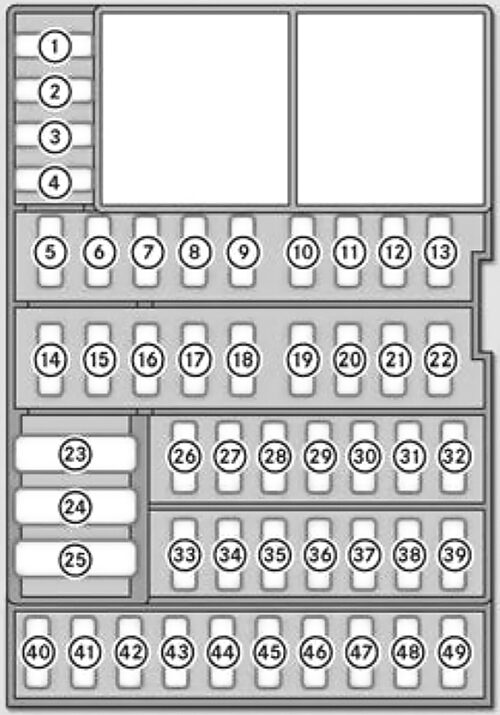

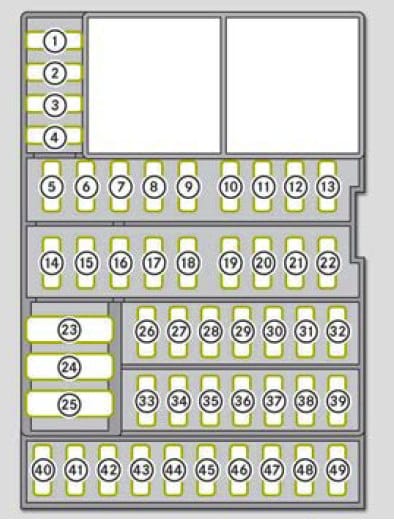

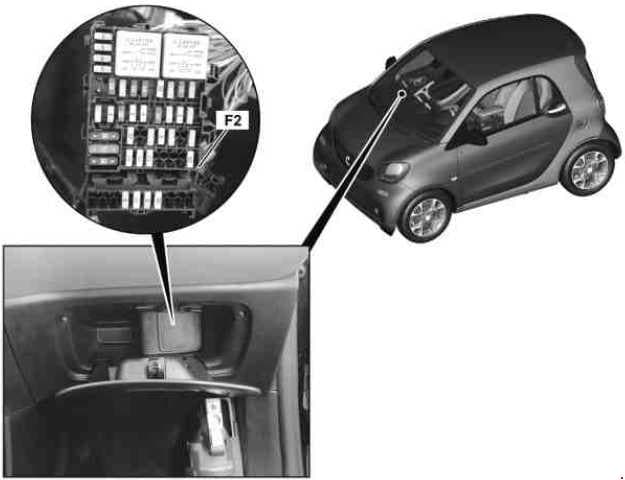

Moduł bezpieczników i przekaźników wewnętrznych pojazdu
| Numer |
Funkcja |
A |
| 1 | Podłączenie elektryczne tylnego stelaża dachowego | 20 |
| 2 | Zapasowe | – |
| 3 | Zapasowe | – |
| 4 | Zapasowe | – |
| 5 | Sterownik SAM po stronie kierowcy | 25 |
| 6 | Sterownik SAM po stronie kierowcy | 25 |
| 7 | Sterownik SAM po stronie kierowcy | 25 |
| 8 | Centralna jednostka sterująca SAM Radio Tuleja złącza radiowego nad złączem dla zacisku 15 R |
15 |
| 9 | Zapasowe | – |
| 10 | Klakson | 15 |
| 11 | Czujnik akumulatora i jednostka sterująca SAM po stronie kierowcy | 5 |
| 12 | Przednia zapalniczka do papierosów z podświetleniem popielniczki | 15 |
| 13 | Zapasowe | – |
| 14 | Automatyczna transmisja chroniona przez tuleję przyłączeniową dla obwodu 30 Złącze diagnostyczne Dotyczy pojazdów elektrycznych: Obwód bezpiecznikowy 30 złącze wtykowe Złącze diagnostyczne |
20 |
| 15 | Zasilanie obwodu bezpiecznikowego tuleja złącza 30 | 15 |
| 16 | Elektronika silnika chroniona przez tuleję przyłączeniową dla obwodu 30 Dotyczy pojazdów elektrycznych: Zasilanie obwodu bezpiecznikowego tuleja przyłączeniowa 30 |
5 |
| 17 | Zasilanie zabezpieczone przez tuleję przyłączeniową dla obwodu 30 | 15 |
| 18 | Wyłącznik świateł hamowania | 10 |
| 19 | Przełącznik regulacji lusterka zewnętrznego | 5 |
| 20 | Cewka transpondera Elektroniczna jednostka sterująca programu stabilności i przełącznik świateł hamowania Zabezpieczona tuleja przelotowa dla obwodu 30 |
3 |
| 21 | Funkcje świetlne zabezpieczone przez tuleję przyłączeniową dla obwodu 30 | 10 |
| 22 | Czujnik kąta skrętu koła kierownicy Dwusprzęgłowy zespół sterujący przekładnią |
5 |
| 23 | Zapasowe | – |
| 24 | Centralna jednostka sterująca SAM | 15 |
| 25 | Centralna jednostka sterująca SAM | 10 |
| 26 | Centralna jednostka sterująca SAM | 15 |
| 27 | Centralna jednostka sterująca SAM | 20 |
| 28 | Sterownik SAM po stronie kierowcy | 10 |
| 29 | Sterownik SAM po stronie kierowcy | 10 |
| 30 | Przełącznik kombinowany Syrena alarmowa Zasilanie obwodu bezpiecznikowego tuleja złącza 30 (dotyczy pojazdu elektrycznego) |
15 |
| 31 | Klaster instrumentów i instrumenty dodatkowe | 10 |
| 32 | Zapasowe | – |
| 33 | Jednostka sterująca dodatkowego systemu ograniczającego | 5 |
| 34 | Przełącznik kombinowany | 5 |
| 35 | Elektryczny zespół sterujący wspomagania kierownicy | 5 |
| 36 | Centralna jednostka sterująca SAM | 5 |
| 37 | Sterownik SAM po stronie kierowcy | 30 |
| 38 | Przełącznik elektromagnetyczny zasilania klimatyzacji | 40 |
| 39 | Starter Poprzez przekaźnik rozruchowy |
30 |
| Dotyczy pojazdów elektrycznych: Silnik dmuchawy | 40 | |
| 1/1 | Dotyczy pojazdów elektrycznych: Obwód elektryczny pojazdu elektrycznego 30 złącze zasilania tulei | 10 |
| 1/2 | Dotyczy pojazdów elektrycznych: Jednostka sterująca pompą próżniową wspomagającą hamulec Sterownik elektroniki siłowej |
– |
| 1/3 | Zapasowe | – |
| 1/4 | Jednostka sterująca wzmacniacza systemu nagłośnieniowego | 20 |
| 1/5 | Dwusprzęgłowy zespół sterujący przekładnią Dotyczy pojazdów elektrycznych: Elektryczna jednostka sterująca napędem |
5 |
| 1/6 | Lewe przednie okno elektryczne silnik i prawe przednie okno elektryczne silnik | 25 |
| 1/7 | Lewe elektrycznie regulowane i ogrzewane lustro zewnętrzne i prawe elektrycznie regulowane i ogrzewane lustro zewnętrzne | 5 |
| 1/8 | Dotyczy pojazdów elektrycznych: Jednostka sterująca ogrzewaniem przedniego fotela pasażera Sterownik ogrzewania fotela kierowcy |
25 |
| 1/9 | Zapasowe | – |
| 1/10 | Dotyczy pojazdów elektrycznych: Przekaźnik ogrzewania kierownicy | – |
| 2/1 | Zasilanie soft top drive unit | 20 |
| 2/2 | Zasilanie soft top drive unit | 20 |
| 2/3 | Zapasowe | – |
| 2/4 | Zapasowe | – |
| Przekaźnik | ||
| K1 | Podgrzewana szyba tylna/lusterka zewnętrzne przekaźnik | |
| K2 | Front power window relay | |
| K3 | Przekaźnik dachowy przesuwny | |
| K4 | Przekaźnik przednich reflektorów | |
| K5 | Przekaźnik rozrusznika | |
| K6 | Przekaźnik klaksonu | |
| K7 | Dotyczy pojazdów elektrycznych: Przekaźnik ogrzewania kierownicy | |

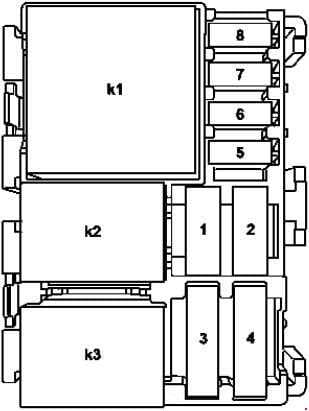

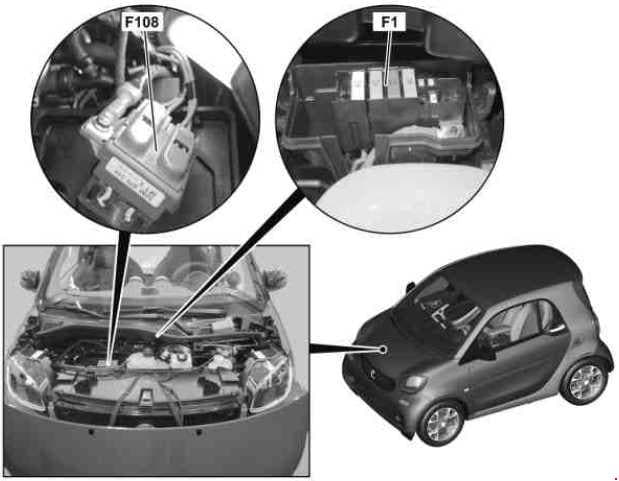

Moduł bezpiecznika i przekaźnika silnika spalinowego (F1)
| Numer |
Funkcja |
A |
| 1 | Moduł przekaźnika silnika spalinowego Dotyczy pojazdów elektrycznych: Zapasowe |
Diode |
| 2 | Obowiązuje dla USA: zasilanie przekaźnika pompy próżniowej | Diode |
| Dotyczy pojazdów elektrycznych: Czujnik rozpoznawania trybu transmisji Elektryczna jednostka sterująca napędem |
15 | |
| 3 | Pompa paliwa z czujnikiem poziomu napełnienia i czujnikiem temperatury | 20 |
| Dotyczy pojazdów elektrycznych: Przekaźnik wentylatora silnikowego napędu pojazdu elektrycznego | 40 | |
| 4 | Zasilanie obwodu bezpiecznikowego tuleja złącza 30 | 25 |
| Dotyczy pojazdów elektrycznych: Układ chłodzenia akumulatora przekaźnik pompy chłodziwa | 30 | |
| 5 | Zasilanie dla złączy wtykowych dla obwodu 87 | 15 |
| Dotyczy pojazdów elektrycznych: Układ chłodzenia akumulatora pompa płynu chłodzącego | 15 | |
| 6 | Przekaźnik sprężarki czynnika chłodniczego | 15 |
| Dotyczy pojazdów elektrycznych: Jednostka sterująca systemu zarządzania akumulatorami Elektryczna jednostka sterująca napędem |
5 | |
| 7 | Wentylator Poprzez przekaźnik wentylatora |
10 |
| Dotyczy pojazdów elektrycznych: Sterownik elektroniki siłowej Złącze zasilania zasilacza Tuleja zasilacza | 20 | |
| 8 | Dwusprzęgłowy zespół sterujący przekładnią | 10 |
| Dotyczy pojazdów elektrycznych: Obwód 87 złącze zasilania tuleja złącza zasilania | 15 | |
| Przekaźnik | ||
| K1 | Obwód funkcyjny silnika 87 przekaźnik | |
| K2 | Przekaźnik wentylatora | |
| K3 | Cewki zapłonowe/przekaźnik uruchamiania pompy paliwowej | |
| K4 | Dotyczy pojazdów elektrycznych: Układ chłodzenia akumulatora przekaźnik pompy chłodziwa | |

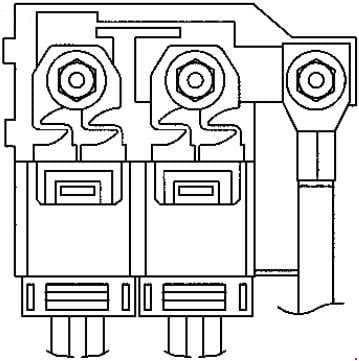

Bezpiecznik akumulatora (F108)
| Numer |
Funkcja |
A |
| F1 | Bezpiecznik elektryczny 3A (F108f3A) i bezpiecznik elektryczny 3B (F108f3B) Dotyczy pojazdów elektrycznych: Bezpiecznik zasilania i moduł przekaźnika (F1) Sterownik przetwornicy DC/DC |
200 |
| F2A | Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźników (F2) Zabezpieczona tuleja przelotowa dla obwodu 30 Tuleja przyłączeniowa dla obwodu 30 |
70 |
| F2B | Elektryczny zespół sterujący wspomagania kierownicy | 60 |
| F3A | Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźników (F2) Blokada zapłonu Zabezpieczona tuleja przelotowa dla obwodu 30 Tuleja przyłączeniowa dla obwodu 30 |
70 |
| F3B | Elektroniczna jednostka sterująca programem stabilności | 50 |

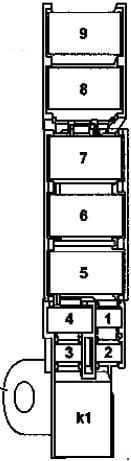

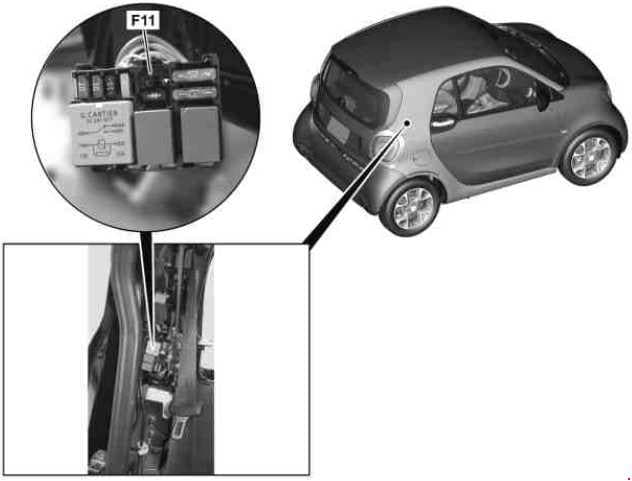

Bezpiecznik zasilania i moduł przekaźników
| Numer |
Funkcja |
A |
| 1 | Podgrzewana szyba tylna nad przekaźnikiem dla ogrzewanych szyb tylnych/luster zewnętrznych | 30 |
| 2 | Jednostka sterująca ogrzewaniem przedniego fotela pasażera Sterownik ogrzewania fotela kierowcy Dotyczy pojazdów elektrycznych: Jednostka sterująca pompą próżniową wspomagającą hamulec |
30 |
| 3 | Zasilanie jednostki sterującej elektronicznego programu stabilności | 25 |
| 4 | Dotyczy pojazdów elektrycznych: Zapasowe Bezpiecznik elektryczny 1 i bezpiecznik elektryczny 2 |
40 |
| Przekaźnik dachowy przesuwny | 25 | |
| 5 | Zasilanie bezpiecznika silnika spalinowego wewnętrznego i modułu przekaźnikowego | 60 |
| 6 | Dwusprzęgłowy zespół sterujący przekładnią Zabezpieczona tuleja przelotowa dla obwodu 30 |
50 |
| Dotyczy pojazdów elektrycznych: Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźników | 40 | |
| 7 | Silnik wentylatora Przekaźnik wentylatora |
30 |
| Przełącznik elektromagnetyczny wentylatora Chłodzenie silnika spalinowego ICE |
30 | |
| 8 | Zapasowe | – |
| 9 | Obowiązuje dla USA: wtórna pompa wtryskowa powietrza Dotyczy pojazdów elektrycznych: Podgrzewacz do akumulatorów wysokiego napięcia Przekaźnik nadgrzewacza dla akumulatora wysokiego napięcia |
60 |
| Przekaźnik | ||
| K1 | Przekaźnik wentylatora | |
