Smart Fortwo 453 (10.2016-05.2017) – bezpieczniki

Opublikowano:  | Aktualizacja:  | Autor:

Smart Fortwo 453 w wariancie stosowanym od października 2016 do maja 2017 ma zmienione przypisanie części bezpieczników względem wcześniejszego układu z lat 2014-2016. Główna skrzynka znajduje się w schowku po stronie pasażera i zawiera pozycje od 1 do 49.

Producent wydziela ten okres jako osobną wersję instrukcji. Jeżeli samochód został wyprodukowany wcześniej, zobacz Smart Fortwo 453 2014-2016. Nie należy dobierać bezpiecznika wyłącznie na podstawie roku rejestracji – w samochodach z 2016 roku znaczenie ma także miesiąc produkcji.

Skrzynka bezpieczników w schowku

W samochodach z kierownicą po lewej stronie panel znajduje się w schowku po stronie pasażera, za osłoną. Po jej otwarciu widoczny jest blok bezpieczników oznaczonych numerami 1-49.

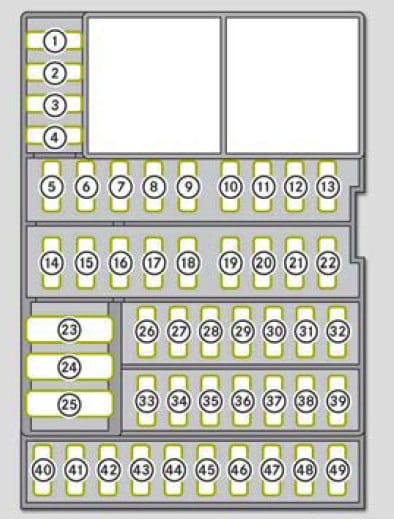

Schemat rozmieszczenia bezpieczników 1-49 w Smart Fortwo 453 10.2016-05.2017
Skrzynka bezpieczników w schowku Smart Fortwo 453 – wariant 10/2016-05/2017.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 5 A Rozrusznik.
2 5 A Sterownik wspomagania kierownicy.
3 5 A Sterownik oświetlenia.
4 5 A Układ poduszek powietrznych.
5 25 A Sterownik skrzyni biegów.
6 10 A Zestaw wskaźników.
7 15 A Klakson i instalacja alarmowa.
8 10 A Sterownik zasilania.
9 10 A Sterownik zasilania.
10 20 A Centralny moduł sterujący.
11 15 A Centralny moduł sterujący.
12 10 A Centralny moduł sterujący.
13 15 A Centralny moduł sterujący.
14 30 A Elektryczne szyby z automatyczną funkcją rewersowania.
15 5 A ESP oraz sterownik skrzyni biegów.
16 10 A Oświetlenie wnętrza.
17 3 A Immobilizer.
18 5 A Elektryczne lusterka zewnętrzne.
19 10 A Światła STOP.
20 15 A Tempomat, radio oraz ostrzeżenie o niezapiętym pasie bezpieczeństwa.
21 15 A Wersje inne niż smart electric drive – centralny moduł sterujący, pompa paliwa i układ wtryskowy.
22 15 A Wycieraczka tylnej szyby.
23 40 A Tylko smart electric drive – sterownik zasilania.
24 – Nieużywany.
25 30 A Sterownik zasilania.
26 20 A Radio.
27 5 A Światła do jazdy dziennej.
28 15 A Gniazdo 12 V / zapalniczka.
29 5 A Sterownik zasilania.
30 15 A System ostrzegania o odległości.
31 – Tylne światło przeciwmgielne – w tabeli producenta brak osobnej wartości bezpiecznika.
32 15 A Radio oraz centralny moduł sterujący.
33 25 A Tylne światła pozycyjne, przednie światła przeciwmgielne, światła awaryjne, centralny zamek, regulacja zasięgu reflektorów, elektryczne szyby, oświetlenie tablicy rejestracyjnej, radio, panel klimatyzacji, tempomat, ogranicznik prędkości, wspomaganie parkowania, wybór programu jazdy, otwieranie klapy tylnej, kamera asystenta pasa ruchu i przycisk Start-Stop.
34 25 A Sterownik zasilania.
35 25 A Reflektory i światła do jazdy dziennej.
36 10 A Lewe światło mijania oraz centralny moduł sterujący.
37 10 A Prawe światło mijania.
38 10 A Lewe światło mijania oraz centralny moduł sterujący.
39 – Nieużywany.
40 – Nieużywany.
41 – Nieużywany.
42 – Nieużywany.
43 5 A Ogrzewanie lusterek zewnętrznych.
44 25 A Automatyczna funkcja rewersowania szyb.
45 25 A Sterownik zasilania.
46 20 A Wzmacniacz systemu audio.
47 – Nieużywany.
48 – Nieużywany.
49 – Nieużywany.

Co zmieniło się względem wcześniejszego układu?

W wariancie 10/2016-05/2017 pozycja 5 odpowiada za sterownik skrzyni biegów, a pozycja 15 obejmuje również ten sterownik. W samochodach spalinowych bezpiecznik 21 ma 15 A i zasila centralny moduł sterujący, pompę paliwa oraz wtrysk. W electric drive pozycja 23 ma 40 A. Dochodzą też osobne pozycje związane ze światłami do jazdy dziennej, ostrzeganiem o odległości i światłami mijania.

To są rzeczywiste różnice w instalacji, dlatego późnego wariantu nie należy scalać z tabelą dla wcześniejszych samochodów 453.

Najczęściej sprawdzane obwody

Urządzenie Pozycja Amperaż [A]
Gniazdo 12 V / zapalniczka 28 15 A
Radio 26 20 A
Pompa paliwa i wtrysk – wersja spalinowa 21 15 A
Sterownik skrzyni biegów 5 25 A
Tylna wycieraczka 22 15 A
Światła do jazdy dziennej 27 5 A
Lewe światło mijania 36 i 38 10 A
Prawe światło mijania 37 10 A
Ogrzewanie lusterek 43 5 A
