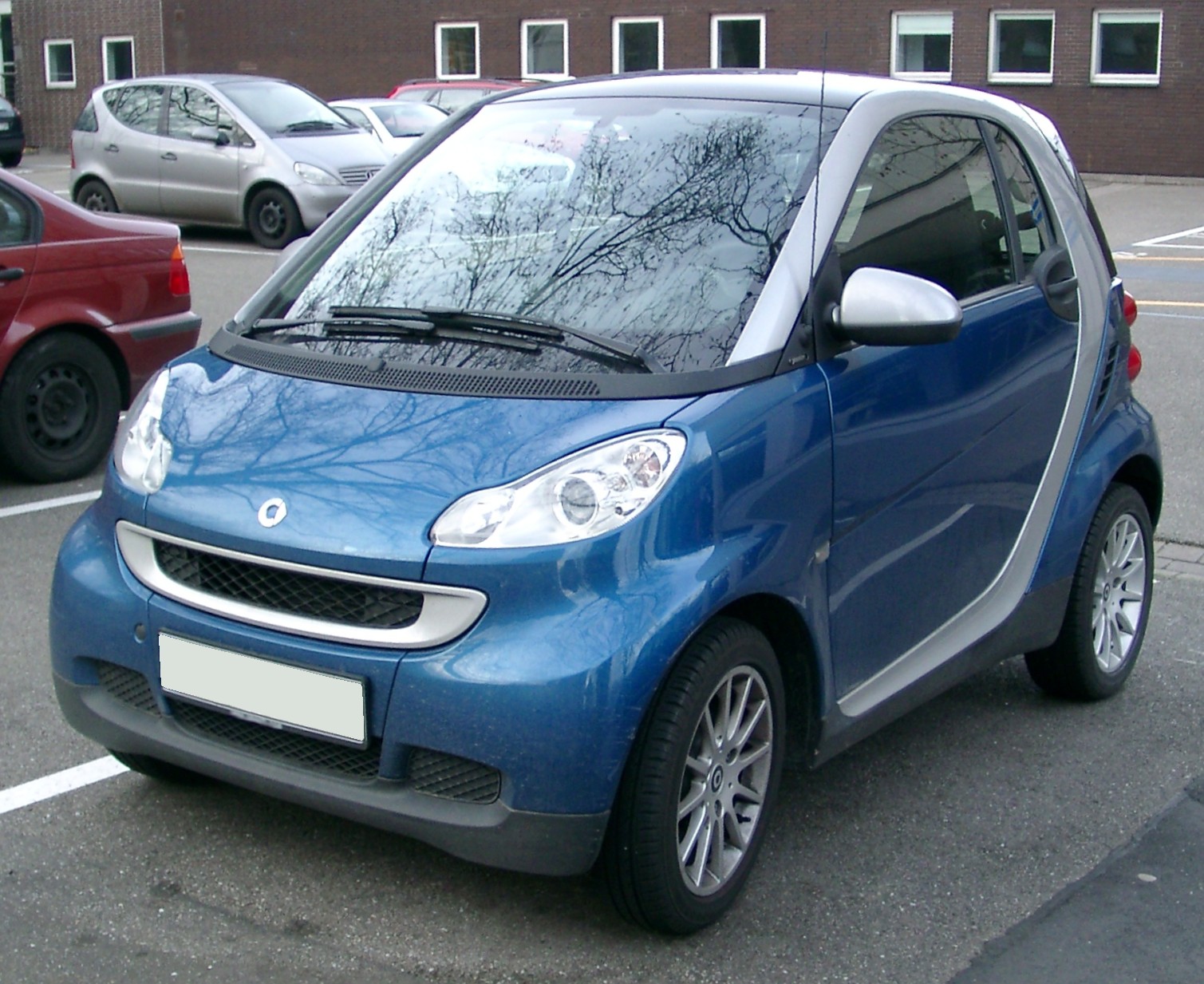

Smart Fortwo W451 to druga generacja modelu, produkowana w latach 2007-2014. Główny moduł bezpieczników i przekaźników SAM znajduje się pod deską rozdzielczą po stronie kierowcy. Osobne bezpieczniki dużej mocy umieszczono w pobliżu akumulatora.
Poniższe tabele obejmują silniki benzynowe 132.9, diesla 660.9 oraz odmianę electric drive 780.009. Część pozycji ma inne funkcje zależnie od napędu, wyposażenia i daty produkcji. Poprzednią generację opisuje Smart City-Coupé / Fortwo 450 2002-2007, a następcę Smart Fortwo 453 2014-2016.
Skrzynka bezpieczników pod deską rozdzielczą
Moduł SAM znajduje się po lewej stronie, pod deską rozdzielczą. Od strony przedniej dostępne są pozycje 1-31 oraz R1-R9. Bezpieczniki 32-35 znajdują się po tylnej stronie zespołu.

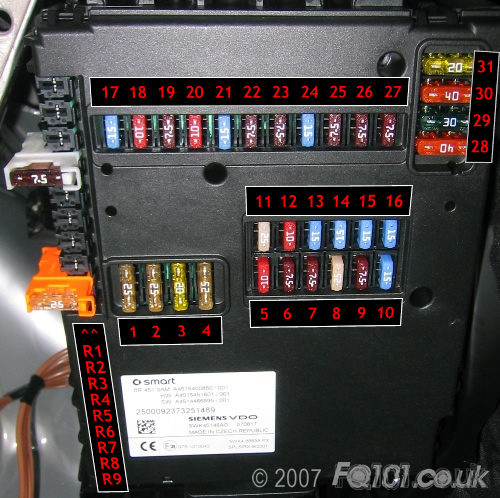

Przednia strona – bezpieczniki 1-31 i R1-R9
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 A | Silniki 132.9 i 660.9: rozrusznik. Napęd 780.009: pompa próżniowa wspomagania hamulców. |
| 2 | 25 A | Silnik wycieraczek. |
| 3 | 20 A | Sterownik funkcji komfortowego podnoszenia szyb. |
| 4 | 25 A | Silnik dmuchawy. |
| 5 | 10 A | Lewe i prawe przednie światło przeciwmgielne. |
| 6 | 7,5 A | Prawe światło tylne i postojowe oraz oświetlenie tablicy rejestracyjnej. |
| 7 | 7,5 A | Lewe światło tylne i postojowe. |
| 8 | 25 A | Silnik 132.9: przekaźnik pompy wtórnego wtrysku powietrza, sterownik ME-SFI, moduł wybieraka biegów, sterownik zautomatyzowanej skrzyni i cewki zapłonowe. Silnik 660.9: sterownik CDI, moduł wybieraka i sterownik skrzyni. Napęd 780.009: grzałka akumulatora wysokiego napięcia. |
| 9 | 7,5 A | Silnik 132.9: sondy lambda, regulacja faz rozrządu, zawory EVAP/EGR i regulator ciśnienia zależnie od wersji. Silnik 660.9: sterownik CDI. Napęd 780.009: wentylator ładowarki wysokonapięciowej. |
| 10 | 15 A | Silnik 132.9: sonda lambda, wtórny wtrysk powietrza i wtryskiwacze. Silnik 660.9: przepływomierz, sonda lambda, CDI, świece żarowe i EGR. Napęd 780.009: pompy chłodzenia ładowarki i akumulatora. |
| 11 | 25 A | Sterownik ESP. |
| 12 | 10 A | Zestaw wskaźników, dodatkowe wskaźniki, czujnik deszczu i światła, alarm, przekaźniki kierunkowskazów/STOP, podgrzewanie lusterek, sterownik skrzyni, TPM/RDK, przełączniki kokpitu, złącze diagnostyczne i inne obwody zależne od wersji. |
| 13 | 15 A | Bezpiecznik zapasowy. |
| 14 | 15 A | Sprężarka klimatyzacji i wentylator powietrza doładowującego. |
| 15 | 15 A | Smart Radio 9/10, przednie oświetlenie wnętrza oraz przekaźniki otwierania i zamykania miękkiego dachu. |
| 16 | 15 A | Silniki 132.9 i 660.9: pompa paliwa oraz sterownik ME-SFI/CDI. Napęd 780.009: przekaźnik dmuchawy silnika 1. |
| 17 | 15 A | Silnik wycieraczki tylnej szyby. |
| 18 | 10 A | Zestaw wskaźników, czujniki ESP, rozpoznawanie zajęcia fotela, SRS, czujnik kąta skrętu, wspomaganie kierownicy i czujniki zapięcia pasów. |
| 19 | 7,5 A | Silniki 132.9 i 660.9: sterownik silnika, sterownik skrzyni i złącze diagnostyczne; zależnie od wersji także TPM/RDK i sterownik rozrusznika-alternatora. Napęd 780.009: złącze diagnostyczne. |
| 20 | 10 A | Radio, panel ogrzewania/klimatyzacji, podgrzewane fotele, przełącznik wycieraczek, regulacja i ogrzewanie lusterek, obsługa miękkiego dachu oraz moduł wybieraka biegów. |
| 21 | 15 A | Gniazdo zasilania 12 V / zapalniczka. |
| 22 | 7,5 A | Lewe światło mijania. |
| 23 | 7,5 A | Prawe światło mijania. |
| 24 | 15 A | Silnik 132.9: elektroniczny moduł wybieraka biegów. Wszystkie wersje: przekaźnik tylnego światła przeciwmgielnego i włącznik świateł STOP. |
| 25 | 7,5 A | Prawe światło drogowe. |
| 26 | 7,5 A | Lewe światło drogowe. |
| 27 | 7,5 A | Silnik 132.9: sterownik ME-SFI. |
| 28 | 40 A | Ogrzewanie tylnej szyby. |
| 29 | 30 A | Przekaźniki otwierania i zamykania miękkiego dachu. |
| 30 | 40 A | Silniki 132.9 i 660.9: sterownik zautomatyzowanej skrzyni biegów. Napęd 780.009: akumulator wysokiego napięcia i wentylator wnętrza akumulatora. |
| 31 | 20 A | Klakson, centralny zamek drzwi i tylnej klapy, siłownik klapki wlewu paliwa. |
| R1 | 7,5 A | Silniki 132.9 i 660.9: przekaźnik podgrzewania lusterek. |
| R2 | 7,5 A | Silnik 132.9: włącznik świateł STOP. |
| R3 | – | Nieużywany. |
| R4 | 7,5 A | Napęd 780.009: przekaźnik podgrzewania lusterek. |
| R5 | 7,5 A | Napęd 780.009: sterownik ładowarki wysokiego napięcia i komunikacja z gniazdem zewnętrznym. |
| R6 | 15 A / 10 A | Napęd 780.009: sterownik pojazdu elektrycznego EVCM – 15 A. Silniki 132.9 i 660.9: przekaźnik światła cofania i STOP – 10 A. |
| R7 | – / 10 A | Od 2.09.2010, silniki 132.9 i 660.9: przednie oświetlenie wnętrza. Napęd 780.009: sterownik silnika elektrycznego EDCM – 10 A. |
| R8 | 20 A / 7,5 A | Od 2.09.2010, silniki 132.9 i 660.9: wzmacniacz audio – 20 A. Napęd 780.009: sterownik rozdzielacza wysokiego napięcia PDU – 7,5 A. |
| R9 | 25 A | Silniki 132.9 i 660.9: sterownik podgrzewania przednich foteli. Napęd 780.009: sterownik pompy próżniowej wspomagania hamulców. |

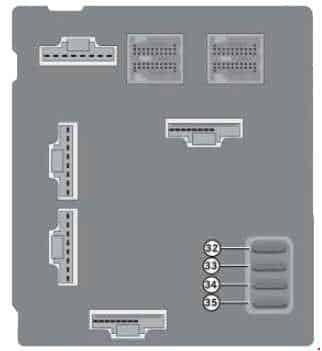

Tylna strona skrzynki
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 32 | – | Nieużywany. |
| 33 | 50 A | Stacyjka / wyłącznik zapłonu i rozrusznika. |
| 34 | 40 A | Sterownik ESP. |
| 35 | 30 A | Sterownik wspomagania kierownicy. |

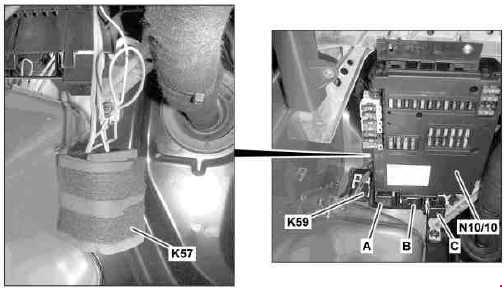

Przekaźniki
| Pozycja | Funkcja |
|---|---|
| A | Przekaźnik lewego kierunkowskazu / światła STOP; w wybranych wersjach electric drive także przekaźnik wspomagający grzałkę akumulatora wysokiego napięcia. |
| B | Przekaźnik prawego kierunkowskazu / światła STOP; zależnie od wersji także przekaźnik wentylatora chłodnicy lub pompy paliwa. |
| C | Przekaźnik podgrzewania lusterek / tylnego światła przeciwmgielnego. |
| K57 | Przekaźnik wspomagający grzałkę akumulatora wysokiego napięcia. |
| K59 | Przekaźnik silnika wentylatora chłodnicy. |

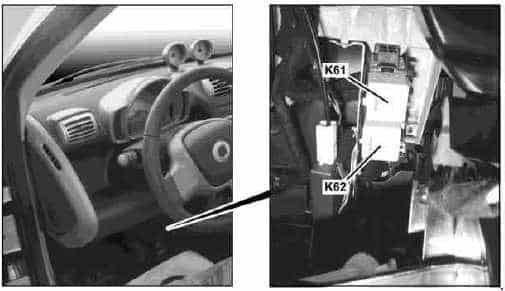

| Pozycja | Funkcja |
|---|---|
| K61 | Przekaźnik dmuchawy silnika 1. |
| K62 | Przekaźnik dmuchawy silnika 2. |

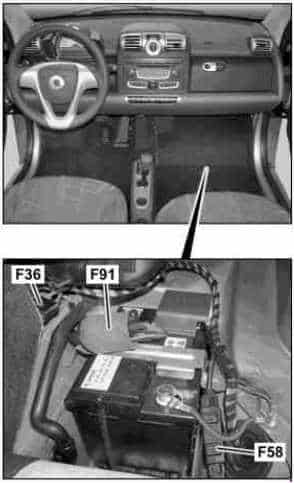

Bezpieczniki dużej mocy przy akumulatorze
Dostęp do tej grupy uzyskuje się po zdjęciu wykładziny podłogowej i osłony w rejonie akumulatora.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F36 | 50 A | Silnik 132.9: pompa wtórnego wtrysku powietrza. |
| F58 | 60 A | Napęd 780.009: sterownik silnika elektrycznego EDCM. |
| F58 | 200 A | Silnik 132.9: rozrusznik i alternator. |
| F91 | 100 A | Sterownik SAM. |
Różnice między coupé, cabrio i electric drive
Wersja cabrio wykorzystuje pozycję 29 – 30 A do sterowania miękkim dachem. W electric drive część pól R4-R9 oraz bezpieczników silnikowych zmienia funkcję i obsługuje ładowarkę, akumulator wysokiego napięcia, sterownik napędu i pompę próżniową wspomagania hamulców. Dlatego tabela z wersji benzynowej nie powinna być stosowana bezpośrednio do odmiany elektrycznej.
Zmiany od 2 września 2010 roku
W dokumentacji W451 pojawia się zmiana dotycząca pozycji R7 i R8. Od 2.09.2010 w wersjach spalinowych R7 jest związane z przednim oświetleniem wnętrza, a R8 ze wzmacniaczem systemu audio. W electric drive te same miejsca mają inne funkcje, dlatego przy diagnozie warto uwzględnić datę produkcji samochodu.
Gniazdo 12 V / zapalniczka: bezpiecznik nr 21 – 15 A. Ogrzewanie tylnej szyby: nr 28 – 40 A. Światła mijania: nr 22 i 23 – po 7,5 A.
