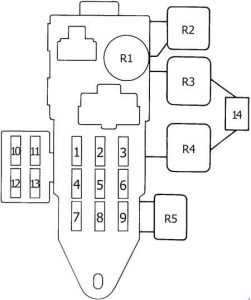

Skrzynka bezpiecznikowa przedziału pasażerskiego
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | ENGINE | 10 | SW tempomatu, ECU tempomatu, przekaźnik główny tempomatu, ECU tempomatu, ECU, prądnica (alternator) |
| 2 | IGN | 7.5 | Lampka ostrzegawcza ładowania, prądnica (alternator), przekaźnik główny EFI |
| 3 | TAIL | 15 | Światło tylne, światło tylne, światło tylne, oświetlenie tylnej tablicy rejestracyjnej, oświetlenie tylnej tablicy rejestracyjnej, zapalniczka papierosów, zegar, oświetlenie miernika kombinacji, oświetlenie defoggera SW, elektronicznie sterowany wzorzec nadawania Select SW, przednie światło postojowe, światło rękawicowe, światło rękawicowe SW, oświetlenie rękawicowe SW, światło awaryjne SW, dmuchawka grzewcza SW, przekaźnik integrujący, przekaźnik przypominający o świetle, przełącznik oświetlenia, przełącznik główny SW/ D/Menu Główny SW, radio i odtwarzacz, reostat, tylna szyba zasilająca SW, tylna szyba SW, tylne okno zasilania SW |
| 4 | WIPER | 20 | Wycieraczki i spryskiwacze SW, tylne okno zasilania i tylny przekaźnik sterujący wycieraczki, silnik spryskiwacza, silnik wycieraczki |
| 5 | GAUGE | 10 | Miernik kombinowany, wskaźnik ADD SW, aktywator ABS, ABS Actuator, ABS Check Connector, przekaźnik ABS, przekaźnik ABS, przekaźnik ADD Control Relay, ABS ECU, przekaźnik automatycznej kontroli anteny, lampka tylnego światła (M/T), płyn hamulcowy SW, ostrzeżenie o odblokowaniu tylnych drzwi, lampka tylnego i tablic rejestracyjnych, przekaźnik defoggera, księżycowy przekaźnik dachowy, lampka ostrzegawcza ABS, lampka ABS, temp. pracy oleju A/T. Lampka wskaźnika, lampka wskaźnika parkowania A/T, lampka wskaźnika odblokowania tylnych drzwi, lampka wskaźnika nieprawidłowego działania (sprawdź lampkę ostrzegawczą silnika), lampka wskaźnika O/D Off, lampka ostrzegawcza tylna przeciwblokująca, lampka sygnalizatora skrętu, lampka wskaźnika regulacji prędkości jazdy, Światło ostrzegawcze pasa bezpieczeństwa, światło wskaźnika 4WD, ECU tempomatu, ECU tempomatu, ECU, złącze łącza danych 1, przekaźnik światła do jazdy dziennej (główny), defogger SW, dioda (dla ADD), przekaźnik kontroli drzwi, dioda (dla defoggera tylnego okna), Czujnik (dla 3VZ-E) i wskaźnik ciśnienia oleju transferowego SW (dla ADD 3VZ-E)), przekaźnik integracyjny, przekaźnik światła, wskaźnik ciśnienia oleju SW, temperatura oleju. SW (dla 4WD A/T 22R-E), O/D Main SW, Park/Neutral Position SW (Neutral Start SW) i Back-Up Light SW (A/T), Parking Brake SW, Rear Start SW, Rear Heater, Rear Power Window and Rear Wiper Control Relay, Rear Power Window Limit SW, Shift Lock ECU, Transfer Neutral Position SW, VSV (dla 2WD, ADD), VSV (dla 4WD, ADD), Water Temp. Nadajnik, przedni przekaźnik ogrzewania, tylny przekaźnik ogrzewania |
| 6 | STOP | 15 | Światło stopu, światło stopu, światło stopu SW, ABS ECU, ECU tempomatu, ECU tempomatu, moduł sterowania silnikiem (ECU silnika i elektronicznie sterowana przekładnia ECU (A/T), ECU silnika (M/T)), ECU zmiany biegów |
| 7 | RADIO | 7.5 | Radio i odtwarzacz, przekaźnik automatycznej anteny sterującej, przekaźnik przypominający światło, lusterko zdalnego sterowania, |
| 8 | CIG | 15 | Zapalniczka papierosów, zegar, przekaźnik integracyjny, przełącznik ECU |
| 9 | TURN | 10 | Turn Signal SW, Front Turn Signal Light, Rear Turn Signal Light, Hazard SW, Turn Signal Flasher, Integration Relay |
| 10 | REAR ANTI LOCK | 15 | Siłownik ABS, przekaźnik ABS, ABS ECU |
| 11 | – | – | – |
| 12 | ECU-IG | 20 | ABS ECU, ABS Deceleration Sensor |
| 13 | DEFOG | 20 | Tylne okno odmgławiacz (+) |
| 14 | POWER | 30 | Przekaźnik dachowy, Przekaźnik kontroli drzwi, Silnik zamka drzwi, Wykrywanie zamka drzwi, Wykrywanie zamka drzwi SW, Blokada klucza drzwi i Wykrywanie zamka SW, Tył silnika zamka drzwi, Kontrola dachu księżyca SW, Silnik dachu księżycowego, Kontrola dachu księżycowego, Sterowanie oknem zasilania okna silnika z przodu, Tył silnika okna zasilania, Sterowanie silnikiem okna zasilania z tyłu, Sterowanie okna zasilania okna głównego SW i zamka drzwi SW, tylne okno zasilania i tylne przekaźnik sterowania wycieraczki, tylne okno zasilania silnika, tylne okno silnika, tylna wycieraczka silnika |
| Przekaźnik |
|||
| R1 | Lampka kontrolna | ||
| R2 | Światło do jazdy dziennej (DRL nr 4) lub Rozrusznik |
||
| R3 | Odmgławiacz | ||
| R4 | Szyberdach | ||
| R5 | Klakson | ||
| Numer |
Przekaźnik |
| R1 | Przekaźnik integracyjny |

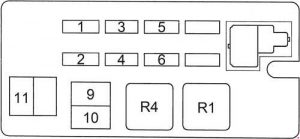

Dodatkowa skrzynka bezpieczników
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | HEATER | 20 | Tylna grzałka, tylny przekaźnik |
| 2 | A/C | 10 | Wzmacniacz klimatyzacji, przekaźnik A/C Cut Relay, termistor A/C i potrójne ciśnienie A/C SW (A/C Dual and Single Pressure SW), A/C SW, temperatura wody. SW (dla 3VZ-E) |
| 3 | HEATER | 40 | Silnik dmuchawy, rezystor dmuchawy, dmuchawa SW, przekaźnik przedniej grzałki |
| Przekaźnik | |||
| R1 | Tylna nagrzewnica | ||
| R2 | Przednia nagrzewnica | ||

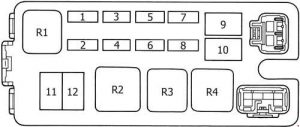

Skrzynka bezpiecznikowa komory silnika
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | EFI | 15 | EFI Główny przekaźnik EFI, przekaźnik otwarcia obwodu, złącze łącza danych 1, moduł sterowania silnikiem (silnik i elektronicznie sterowana jednostka sterująca ECU skrzyni biegów (A/T), jednostka sterująca silnika (M/T)), pompa paliwowa, podgrzewany czujnik tlenu (czujnik tlenu) Główny, podgrzewany czujnik tlenu (czujnik tlenu) Podrzędny podgrzewany czujnik tlenu (czujnik tlenu), objętościowy strumień powietrza (licznik przepływu powietrza), VSV (dla PAIR), VSV (dla EGR), VSV (dla FPU) |
| 2 | DRL | 7.5 | Ściemniacz SW, SW do sterowania oświetleniem, przekaźnik światła do jazdy dziennej (główny), przekaźnik światła do jazdy dziennej nr 4, dioda nr 1 (do systemu świateł do jazdy dziennej), dioda nr 2 (do systemu świateł do jazdy dziennej) |
| CHARGE | 7.5 | Alternator | |
| 3 | DOME | 15 | Światło wewnętrzne, Światło wewnętrzne, Światło mapy, Radio i odtwarzacz, Auto Antena Motor, Automatyczny przekaźnik sterowania anteną, ABS ECU (4 koła ABS), Wykrywanie zamka tylnych drzwi SW, Zegar, ECU tempomatu, Dioda (dla okna zasilania), Przekaźnik sterowania drzwiami, Dzwonnik SW Front, Dioda (dla tylnego światła wewnętrznego), oświetlenie drzwi Courtesy, drzwi Courtesy SW Rear, światło główne Auto Cut ECU, Ignition SW i Unlock Warning SW, przekaźnik integracyjny, głośnik LH, głośnik RH |
| 4 | HAZ-HORN | 15 | Sygnalizator skrętu, światło kierunkowskazu, światło kierunkowskazu z przodu, światło kierunkowskazu z przodu, światło kierunkowskazu z przodu, światło kierunkowskazu z tyłu, światło kierunkowskazu z tyłu |
| 5 | HEAD (LH-LO) | 10 | Lewy reflektor (światła mijania), opornik światła do jazdy dziennej, przekaźnik światła do jazdy dziennej nr 4 |
| HEAD (LH) | 10 | Lewe światło główne, wysokie światło kierunkowskazów, ściemniacz SW | |
| 6 | HEAD (RH-LO) | 10 | Prawe światło główne (niskie światło), rezystor światła do jazdy dziennej, przekaźnik światła do jazdy dziennej nr 4 |
| HEAD (RH) | 10 | Światło główne prawe, światło drogowe, światło kierunkowskazów, ściemniacz SW | |
| 7 | HEAD (LH-HI) | 10 | Lewy reflektor (światła drogowe), opornik światła do jazdy dziennej, przekaźnik światła do jazdy dziennej nr 4 |
| 8 | HEAD (RH-HI) | 10 | Lewy reflektor (światła drogowe), opornik światła do jazdy dziennej, przekaźnik światła do jazdy dziennej nr 4 |
| 9 | AM2 | 30 | Przełącznik zapłonu, „IGN”, bezpieczniki „EFI”, Zapalnik (dla 3VZ-E), Cewka zapłonowa (dla 3VZ-E), Cewka zapłonowa i zapalnik (dla 22R-E), Filtr przeciwzapłonowy (dla zapalania), Wtryskiwacz, |
| 10 | AM1 | 40 | Przekaźnik odmgławiacza (strona punktowa), generator (alternator), przekaźnik rozruchowy (strona cewki), sprzęgło rozruchowe SW (M/T), sprzęgło rozruchowe SW (M/T), „POWER”, „REAR ANTI LOCK”, „RADIO”, „CIG”, „GAUGE”, „TURN”, „WIPER”, „ENGINE”, bezpieczniki „ECU-IG”. |
| 11 | ALT | 80 | 3VZ-E, 22R-E (M/T), (alternator 60A): Przekaźnik rozruchowy (boczny punktowy), przekaźnik światła awaryjnego, generator (alternator), „AM1”, „HEATER”, „CDS FAN”, „STOP”, bezpieczniki „HEATER”. |
| 100 | 22R-E (A/T), (alternator 70A): Przekaźnik rozruchowy (boczny punktowy), przekaźnik światła awaryjnego, generator (alternator), „AM1”, „HEATER”, „CDS FAN”, „STOP”, bezpieczniki „HEATER”. | ||
| 12 | ABS | 60 | 4 Koła ABS: Przekaźnik ABS, aktywator ABS, ABS ECU |
| Przekaźnik |
|||
| R1 | EFI Główne | ||
| R2 | Ściemniacz | ||
| R3 | Rozrusznik | ||
| R4 | Światła główne | ||
Dodatkowa skrzynka przekaźników
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | CDS FAN | 30 | Silnik wentylatora skraplacza klimatyzacyjnego, rezystor (do wentylatora skraplacza), przekaźnik wentylatora skraplacza klimatyzacyjnego nr 1, przekaźnik wentylatora skraplacza klimatyzacyjnego nr 2 |
| Przekaźnik |
|||
| R1 | Wentylator skraplacza klimatyzacyjnego nr 1 | ||
| R2 | Wentylator skraplacza klimatyzacyjnego nr 2 | ||
