Toyota Starlet V P90 (1996-1999) to piąta generacja miejskiego hatchbacka, spotykana m.in. pod oznaczeniem EP91. Bezpieczniki znajdują się pod maską oraz w kabinie pod deską rozdzielczą. W poniższych tabelach zachowano numerację, wartości znamionowe i funkcje poszczególnych obwodów.
Samochody przeznaczone na różne rynki oraz wersje z dodatkowym wyposażeniem mogą mieć nieco inne przypisania. Przed wyjęciem wkładki należy wyłączyć zapłon i sprawdzić legendę na osłonie danej skrzynki. Nie należy zastępować uszkodzonego bezpiecznika wkładką o większej wartości prądu.
Gdzie znajduje się skrzynka bezpieczników Toyoty Starlet?

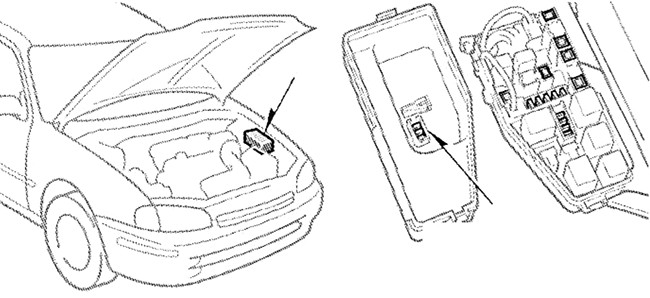

W komorze silnika główna skrzynka mieści się po lewej stronie, w pobliżu akumulatora. Znajdują się tu bezpieczniki reflektorów, klaksonu, wentylatorów, ładowania, zapłonu oraz dużej mocy obwody ABS i zasilania wnętrza.
W kabinie panel jest umieszczony pod deską rozdzielczą w rejonie kierownicy, za osłoną. W zależności od strony zamontowania kierownicy dostęp do skrzynki może się różnić. W tym miejscu znajdują się zabezpieczenia radia, gniazda zapalniczki, kierunkowskazów, wycieraczek i ogrzewania tylnej szyby.

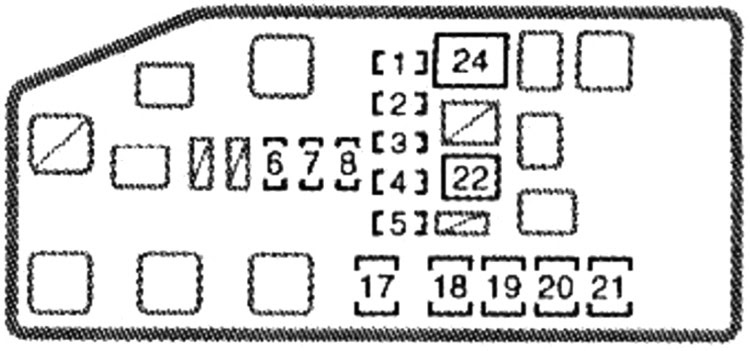

Schemat bezpieczników w komorze silnika
Na schematach pokazano rozmieszczenie głównych bezpieczników Starleta. W tabeli uwzględniono także wysokoprądowy ALT (100 A) i AM1 (50 A), które zasilają wiele obwodów. W wersjach niewyposażonych w ABS jego gniazdo może pozostać nieobsadzone.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 A | HORN – Klakson |
| 2 | 15 A | Kierunkowskazy |
| 3 | 15 A | AM2 – Układ rozruchowy i układ chłodzenia |
| 4 | 10 A | Zegar, radio, oświetlenie indywidualne, oświetlenie wnętrza |
| 5 | 5 A | ALT-S – System ładowania |
| 6 | 10 A | H-LP (RH) – Prawy reflektor |
| 7 | 10 A | H-LP (LH) – Lewy reflektor |
| 8 | 10 A | System klimatyzacji |
| 17 | 30 A | Układ rozruchowy, reflektory |
| 18 | 30 A | Wentylator chłodzący |
| 19 | 40 A | HTR – Układ klimatyzacji i bezpiecznik „A/C”. |
| 20 | 30 A | Wentylator chłodzący |
| 21 | 50 A | AM1 – Bezpieczniki „STOP”, „TAIL”, „RAD & CIG”, „DEFOG”, „WIPER”, „GAUGE”, „ECU-IG” i „TURN” |
| 22 | 50 A | ABS – Układ przeciwblokujący hamulców (ABS), jeśli występuje |
| 24 | 100 A | ALT – Układ ładowania, bezpieczniki „AM1”, „HTR”, „RAD FAN”, „CDS FAN” i „ABS” |

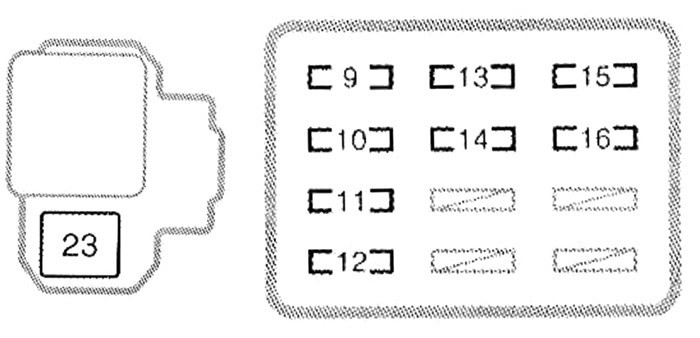

Schemat bezpieczników w kabinie
Przedstawiony panel zawiera zabezpieczenia opisane numerami od 9 do 16 i pozycję 23. Numery kontynuują numerację używaną również pod maską, dlatego nie należy szukać numeru 12 na rysunku komory silnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 9 | 30 A | Odmrażacz tylnej szyby |
| 10 | 7,5 A | Liczniki i wskaźniki, światła cofania, system ładowania, elektryczne szyby |
| 11 | 7,5 A | Kierunkowskazy |
| 12 | 15 A | RAD & CIG – Radio, zapalniczka i zegar |
| 13 | 20 A | Wycieraczka/spryskiwacz szyby przedniej, wycieraczka/spryskiwacz szyby tylnej |
| 14 | 5 A | ECU-IG – Układ przeciwblokujący, wentylator chłodzący, układ klimatyzacji |
| 15 | 15 A | Światła pozycyjne i tylne, oświetlenie tablicy rejestracyjnej, zegar, radio, klimatyzacja i wskaźniki |
| 16 | 10 A | Światła stopu, układ przeciwblokujący |
| 23 | 30 A | PWR – Elektryczne szyby, elektryczny szyberdach, centralny zamek |
FAQ – pytania o bezpieczniki Toyota Starlet P90
Gdzie szukać bezpiecznika zapalniczki i radia?
W kabinie – nr 12 RAD & CIG (15 A).
Który bezpiecznik odpowiada za wycieraczki i ogrzewanie tylnej szyby?
W kabinie: nr 13 (20 A) dla wycieraczek i nr 9 (30 A) dla ogrzewania szyby.
Które bezpieczniki obsługują reflektory i klakson?
Pod maską: nr 6 i 7 (po 10 A) dla reflektorów oraz nr 1 (15 A) dla klaksonu.
Czy Starlet P90 ma bezpiecznik ABS?
W wersji z ABS jest to nr 22 (50 A). W samochodach bez tego wyposażenia gniazdo może pozostać wolne.
Inne modele Toyoty: Toyota Paseo II L50, Toyota Yaris Verso i Toyota Celica T23. Numery bezpieczników tych aut nie są zamienne z układem Starleta.
