Volkswagen Transporter T4 (1990-1995) – bezpieczniki i przekaźniki

Opublikowano:  | Aktualizacja:  | Autor:

Volkswagen Transporter T4 / Caravelle / Multivan z lat 1990-1995 korzysta z centralnej elektryki z 22 bezpiecznikami płytkowymi oraz rozbudowanym panelem przekaźników. To wczesna wersja instalacji generacji T4, wprowadzanej od końca 1990 roku. W trakcie pierwszych lat produkcji Volkswagen zmieniał część dodatkowych zabezpieczeń i wyposażenia, dlatego ten artykuł obejmuje cały zakres 1990-1995, a dla konkretnego rocznika 1992 przygotowana jest osobna, dokładniejsza rozpiska.

Jeżeli masz auto z 1992 roku, zobacz także Volkswagen Transporter T4 1992 – bezpieczniki i przekaźniki. Dla poprzedniej generacji osobny schemat ma Volkswagen Transporter T3.

Gdzie znajduje się skrzynka bezpieczników w T4 1990-1995?

Główny panel znajduje się pod deską rozdzielczą po stronie kierowcy, za dolną półką/osłoną. W jednym zespole znajduje się rząd 22 bezpieczników, podstawowe przekaźniki oraz miejsca dla dodatkowych zabezpieczeń wyposażenia.

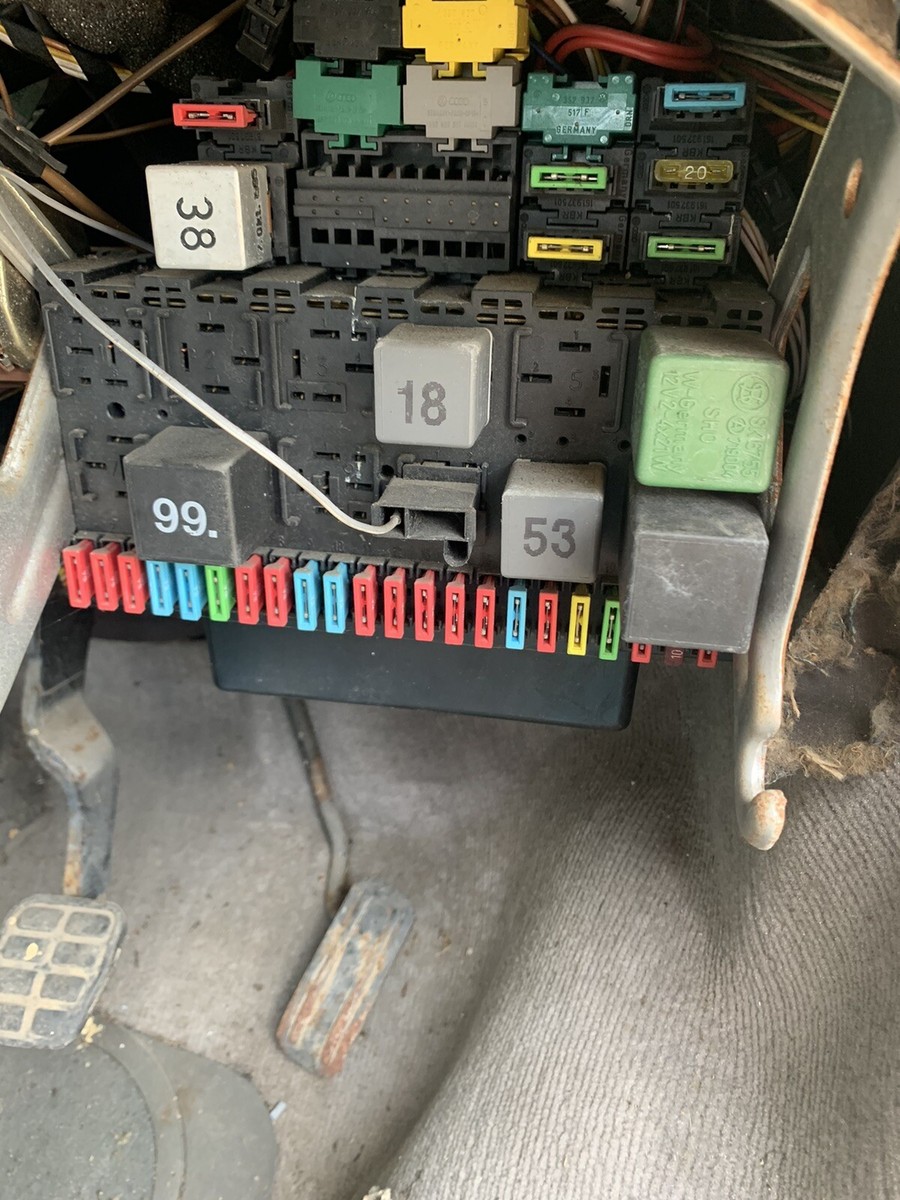

Rzeczywisty panel bezpieczników i przekaźników Volkswagen Transporter T4 1990-1995
Centralna elektryka wczesnego T4 z rzędem bezpieczników i przekaźnikami nad panelem.

Najczęściej szukane bezpieczniki Volkswagen T4 1990-1995

Obwód Pozycja Wartość
Zapalniczka / gniazdo 22 10 A
Radio 21 15 A
Pompa paliwa – benzyna 18 20 A
Przekaźnik pompy paliwa 12 przekaźnik
Wycieraczki przedniej szyby 5 15 A
Wycieraczka tylnej szyby 4 15 A
Dmuchawa / klimatyzacja 6 30 A we wczesnej rozpisce 1990-1995
Ogrzewanie tylnej szyby 9 20 A
Światła przeciwmgielne 10 15 A
Światła mijania lewe / prawe 1 / 2 10 A / 10 A
Światła drogowe lewe / prawe 11 / 12 10 A / 10 A
Światła stopu 20 10 A
Elektryczne szyby / centralny zamek dodatkowa pozycja 24 20 A
ABS dodatkowa pozycja 25 10 A

Bezpieczniki 1-22 – podstawowa rozpiska 1990-1995

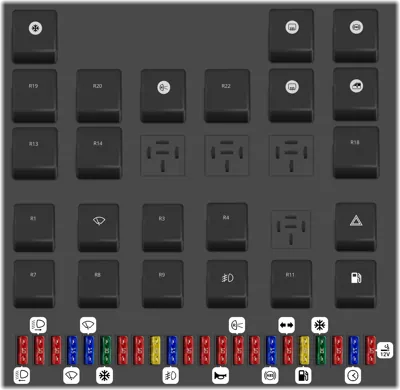

Schemat rozmieszczenia bezpieczników i przekaźników Volkswagen Transporter T4 1995
Rozmieszczenie bezpieczników i podstawowych przekaźników w T4 z 1995 roku.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 10 Lewe światło mijania i regulacja zasięgu reflektora.
2 10 Prawe światło mijania i regulacja zasięgu reflektora.
3 10 Oświetlenie zestawu wskaźników i tablicy rejestracyjnej.
4 15 Wycieraczka i spryskiwacz tylnej szyby oraz podgrzewane fotele – zależnie od wersji.
5 15 Wycieraczki i spryskiwacze przedniej szyby, spryskiwacz tylnej szyby oraz podgrzewane dysze spryskiwaczy.
6 30 Dmuchawa świeżego powietrza i klimatyzacja.
7 10 Prawe światło tylne i pozycyjne oraz oświetlenie komory silnika.
8 10 Lewe światło tylne i pozycyjne.
9 20 Ogrzewanie tylnej szyby i podgrzewanie lusterek.
10 15 Przednie i tylne światła przeciwmgielne.
11 10 Lewe światło drogowe i kontrolka świateł drogowych.
12 10 Prawe światło drogowe.
13 10 Klakson i układ pracy wentylatora chłodnicy po wyłączeniu silnika.
14 10 Światła cofania, elektryczne lusterka, podgrzewane fotele, podgrzewane dysze spryskiwaczy, tempomat i elektryczny dach – zależnie od wyposażenia.
15 10 Elektronika silnika.
16 15 Kontrolki i wskaźniki, MFA, oświetlenie schowka oraz – zależnie od wersji – elementy ABS.
17 10 Kierunkowskazy.
18 20 Pompa paliwa w wersjach benzynowych; funkcja zależy od wersji silnika.
19 30 Klimatyzacja i wentylator chłodnicy.
20 10 Światła stopu.
21 15 Oświetlenie wnętrza i bagażnika, zegar, radio, centralny zamek, MFA, lusterko w osłonie przeciwsłonecznej oraz diagnostyka – zależnie od rocznika i wyposażenia.
22 10 Zapalniczka / gniazdo zasilania.

Wartości 1-22 są zgodne z typową wczesną rozpiską T4 1990-1995 oraz instrukcją z 1992 roku. W późniejszych T4 po modernizacjach instalacji część funkcji i wartości uległa zmianie, dlatego nie należy przenosić tej tabeli automatycznie na samochody z końca produkcji generacji.

Przekaźniki i dodatkowe pozycje nad panelem

Numer nadrukowany na obudowie przekaźnika nie jest numerem gniazda. Obsada zależy od silnika, klimatyzacji, automatycznej skrzyni, ABS i wyposażenia dodatkowego.

Schemat pozycji przekaźników i bezpieczników wczesnego Volkswagen Transporter T4
Układ głównego panelu przekaźników wczesnego T4. Dokładna obsada zależy od silnika i wyposażenia.
Pozycja Funkcja
1 Przekaźnik sterowania klimatyzacją.
2 Przekaźnik wycieraczki / spryskiwacza tylnej szyby.
3 Przekaźnik zasilania sterownika silnika ECM / Digifant – zależnie od wersji.
4 Przekaźnik odciążenia styku X.
5 Wolne albo moduł zależny od wersji.
6 Przekaźnik świateł awaryjnych.
7 Przekaźnik spryskiwaczy reflektorów.
8 Przekaźnik pracy przerywanej wycieraczek i spryskiwaczy.
9 Moduł ostrzegania o niezapiętym pasie – zależnie od rynku.
10 Przekaźnik świateł przeciwmgielnych / postojowych.
11 Przekaźnik klaksonu dwutonowego.
12 Przekaźnik pompy paliwa w wersjach benzynowych.
13 Moduł sterowania ogrzewaniem / układem podgrzewania – zależnie od wersji.
14 Przekaźnik dodatkowej pompy płynu chłodzącego / pracy po wyłączeniu silnika.
15-17 W wielu wersjach wolne lub wykorzystywane przez wyposażenie specjalne.
18 Bezpiecznik wentylatora dachowego – zależnie od wyposażenia.
19 Przekaźnik dmuchawy ogrzewania tylnej części kabiny.
20 Przekaźnik blokady rozrusznika / świateł cofania – zależnie od skrzyni biegów.
21 5 A – dodatkowy obwód świateł cofania / tempomatu.
22 20 A – klimatyzacja z drugim parownikiem.
23 Przekaźnik ogrzewania tylnej szyby / podgrzewanych lusterek.
24 20 A – elektryczne szyby i centralny zamek.
25 10 A – ABS.
26 15 A – ogrzewanie tylnej szyby / podgrzewanych lusterek.
27 Przekaźnik sprzęgła sprężarki klimatyzacji.

Dodatkowe bezpieczniki poza głównym panelem

Wczesne T4 mogą mieć osobne zabezpieczenia w komorze silnika oraz pod siedzeniem kierowcy. Ich obecność i wartości zależą od rocznika oraz wyposażenia.

Lokalizacja A Obwód
Nad głównymi przekaźnikami 20 Elektryczne szyby – w odpowiednich wersjach.
Komora silnika, okolice akumulatora 50 Wentylator chłodnicy – spotykane w części wczesnych wersji.
Komora silnika, nad serwem hamulcowym 50 Główny obwód świec żarowych diesla – rozwiązanie zależne od rocznika.
Pod fotelem kierowcy zależnie od wersji Ogrzewanie dodatkowe, tylna dmuchawa, gniazda 12 V, lodówka lub wyposażenie Multivana.

Dodatkowe zabezpieczenia spotykane w T4 z 1995 roku

W dokumentacji dla rocznika 1995 występują dodatkowe zabezpieczenia, które nie powinny być automatycznie przypisywane do każdego T4 1990-1994. Są przydatne przy diagnozie późniejszych samochodów z tego zakresu.

Lokalizacja A Obwód / wersja
Lewa strona komory silnika, nad akumulatorem 50 Wentylator chłodnicy.
Komora silnika, nad serwem hamulcowym 50 Świece żarowe – diesel 1995.
Pod fotelem kierowcy 25 Dodatkowy wentylator HVAC.
Pod fotelem kierowcy 20 Dmuchawa ogrzewania dodatkowego.
Pod fotelem kierowcy 30 Gniazdo lodówki i gniazdo pod składanym stołem – Multivan.
Pod fotelem kierowcy 5 Lampa fluorescencyjna – Multivan.

T4 1990-1995 diesel – świece żarowe

W silnikach wysokoprężnych główny obwód świec żarowych ma osobne zabezpieczenie dużej mocy poza główną skrzynką 1-22. W dokumentacji dla 1995 roku podano bezpiecznik 50 A w komorze silnika nad serwem hamulcowym. W innych wczesnych wersjach diesla lokalizacja i wykonanie układu mogą się różnić, dlatego przy diagnostyce trzeba sprawdzić również oznaczenie silnika.

Przekaźnik świec żarowych jest elementem centralnej elektryki lub dodatkowego układu sterowania, zależnie od silnika. Brak napięcia na świecach nie oznacza więc automatycznie uszkodzenia któregoś z 22 bezpieczników w kabinie.

Różnice między rocznikami 1990-1995

Wczesny T4 występował z silnikami benzynowymi 2.0 i 2.5 oraz dieslami 1.9 i 2.4, a także jako Transporter, Caravelle i Multivan. Z tego powodu główna numeracja 1-22 pozostaje bardzo podobna, natomiast przekaźniki, dodatkowe bezpieczniki i wyposażenie pod siedzeniem kierowcy mogą się istotnie różnić.

Największy błąd starej wersji tego artykułu polegał na traktowaniu jednej tabeli jako identycznej dla wszystkich odmian i mieszaniu głównych bezpieczników z pozycjami przekaźników. Nowa wersja rozdziela te elementy oraz wskazuje, które zabezpieczenia są typowe dla 1995 roku. Dla samochodu z 1992 roku warto korzystać z osobnej rozpiski rocznikowej podlinkowanej na początku artykułu.
