Volkswagen Transporter T4 / Caravelle T4 z 1992 roku ma główną skrzynkę bezpieczników i przekaźników po lewej stronie deski rozdzielczej, za odchylaną półką/osłoną. Poniższa rozpiska dotyczy przede wszystkim wersji europejskiej z roku 1992 i została zestawiona z instrukcją właściciela VW T4 z sierpnia 1992 roku.

To ważne, ponieważ ogólne zestawienia dla całej generacji T4 1990-2003 zawierają późniejsze zmiany wartości i obsady. W tym artykule priorytet ma układ właściwy dla 1992 roku. Dla poprzedniej generacji zobacz Volkswagen Transporter T3.

Gdzie znajduje się skrzynka bezpieczników w T4 z 1992 roku?

Centralna elektryka znajduje się po lewej stronie deski rozdzielczej, w dolnej części kokpitu. Dostęp uzyskuje się po odblokowaniu i opuszczeniu osłony. Główny rząd obejmuje 22 bezpieczniki płytkowe numerowane od lewej do prawej, a nad nimi znajdują się gniazda przekaźników i dodatkowych zabezpieczeń.

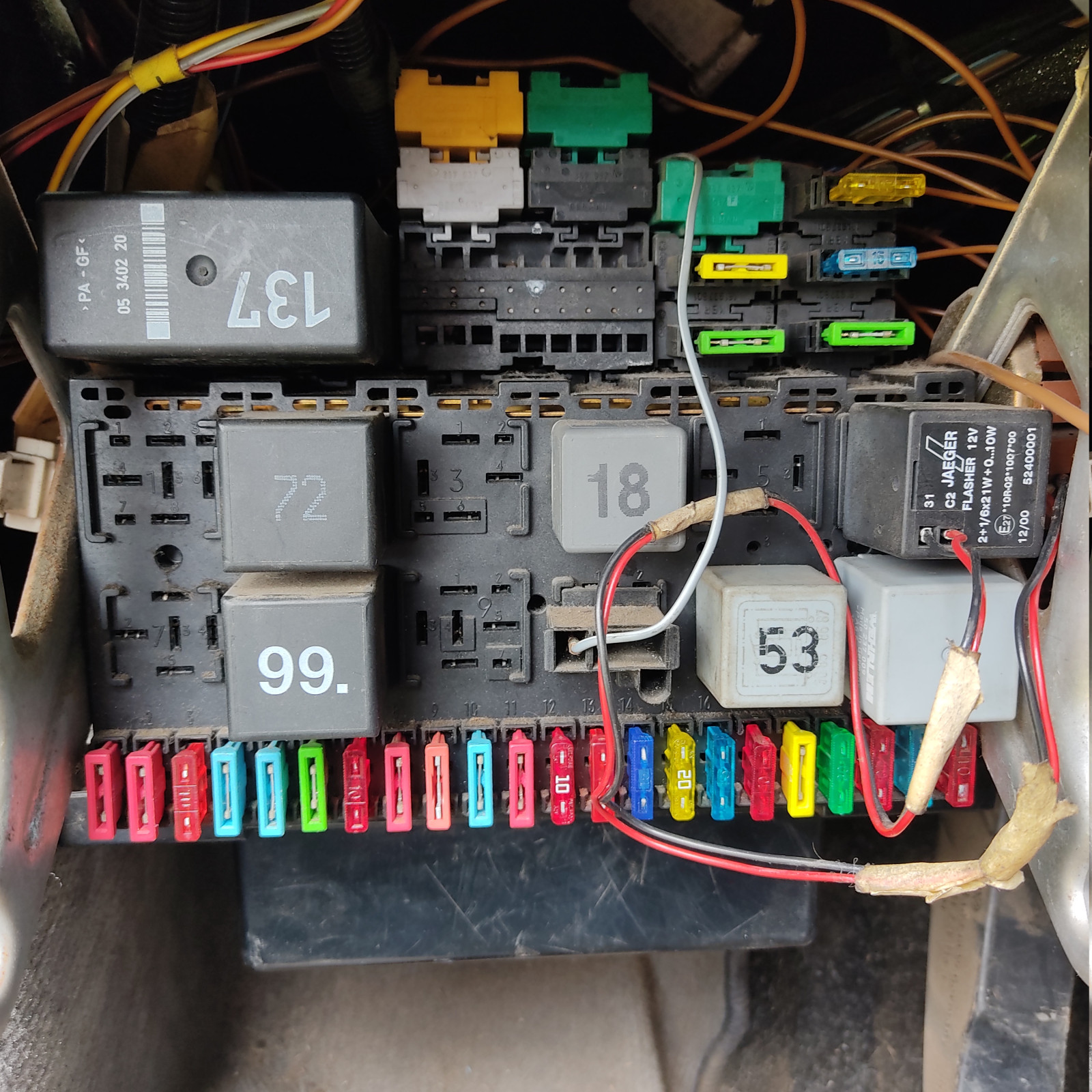

Rzeczywisty panel bezpieczników i przekaźników Volkswagen Transporter T4
Centralna elektryka T4 z rzędem 22 bezpieczników i przekaźnikami. Obsada przekaźników zależy od silnika i wyposażenia.

Najczęściej szukane bezpieczniki Volkswagen Transporter T4 1992

Obwód Bezpiecznik Wartość
Zapalniczka / gniazdo 22 10 A
Radio 21 15 A
Pompa paliwa / sonda lambda 18 20 A
Wycieraczki przedniej szyby 5 15 A
Wycieraczka tylnej szyby 4 15 A
Dmuchawa / klimatyzacja 6 30 A
Ogrzewanie tylnej szyby / lusterek 9 20 A
Światła przeciwmgielne 10 15 A
Światła mijania lewe / prawe 1 / 2 10 A / 10 A
Światła drogowe lewe / prawe 11 / 12 10 A / 10 A
Światła stopu 20 10 A
Elektryczne szyby osobny bezpiecznik nad przekaźnikami 20 A
Świece żarowe – diesel osobny bezpiecznik w komorze silnika 50 A

Bezpieczniki 1-22 – rozpiska dla 1992 roku

Poniższe wartości odpowiadają instrukcji właściciela T4/Caravelle z sierpnia 1992 roku.

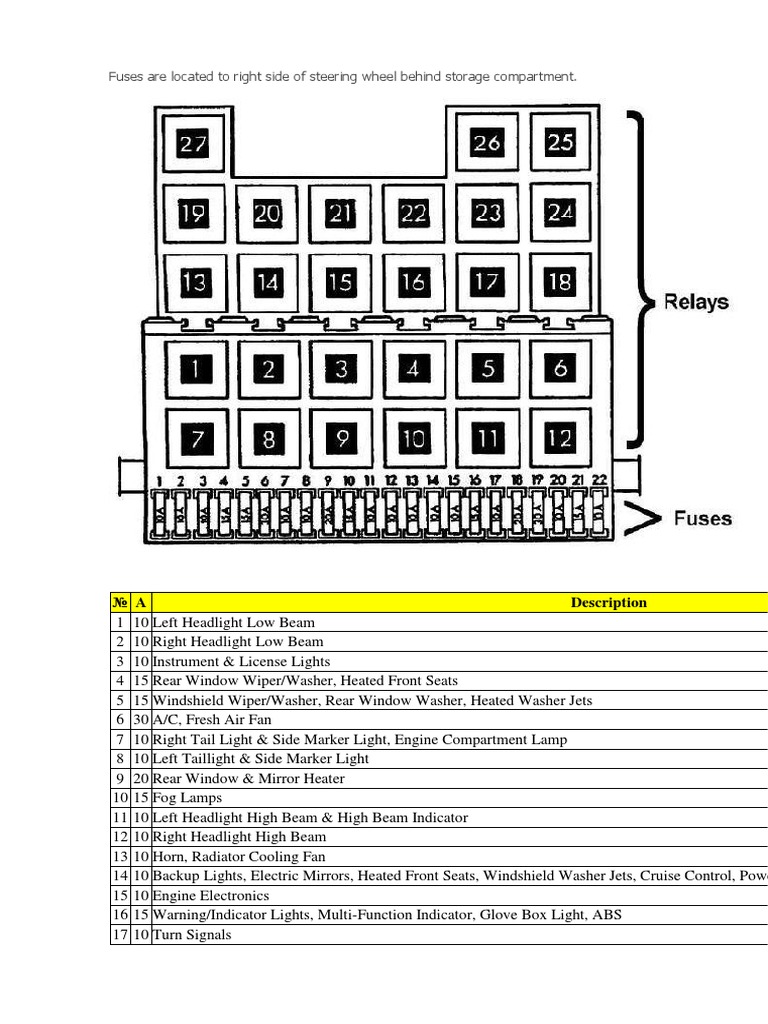

Schemat rozmieszczenia 22 bezpieczników Volkswagen Transporter T4 1992
Rozmieszczenie głównego rzędu 22 bezpieczników w centralnej elektryce T4.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 10 Lewe światło mijania i regulacja zasięgu lewego reflektora.
2 10 Prawe światło mijania i regulacja zasięgu prawego reflektora.
3 10 Oświetlenie zestawu wskaźników i tablicy rejestracyjnej.
4 15 Wycieraczka tylnej szyby i podgrzewanie foteli – zależnie od wyposażenia.
5 15 Wycieraczki przedniej szyby, spryskiwacz przedniej i tylnej szyby oraz podgrzewane dysze spryskiwaczy.
6 30 Dmuchawa świeżego powietrza i klimatyzacja.
7 10 Prawe światło tylne i pozycyjne oraz oświetlenie komory silnika.
8 10 Lewe światło tylne i pozycyjne.
9 20 Ogrzewanie tylnej szyby i podgrzewanie lusterek zewnętrznych.
10 15 Przednie i tylne światła przeciwmgielne.
11 10 Lewe światło drogowe i kontrolka świateł drogowych.
12 10 Prawe światło drogowe.
13 10 Klakson oraz układ pracy wentylatora chłodnicy po wyłączeniu silnika.
14 10 Światła cofania, elektrycznie regulowane lusterka, elektryczny szyberdach, sygnalizacja położenia automatycznej skrzyni biegów oraz styki tempomatu przy pedale hamulca i sprzęgła.
15 10 Elektronika silnika.
16 15 Kontrolki, zestaw wskaźników i oświetlenie schowka.
17 10 Kierunkowskazy.
18 20 Elektryczna pompa paliwa i sonda lambda – dotyczy odpowiednich wersji benzynowych.
19 30 Wentylator chłodnicy i klimatyzacja.
20 10 Światła stopu.
21 15 Oświetlenie wnętrza i przestrzeni bagażowej, lampka lusterka w osłonie przeciwsłonecznej, zegar, radio i centralny zamek.
22 10 Zapalniczka / gniazdo zasilania.

Korekta względem starej wersji wpisu: w układzie z 1992 roku pozycja 10 odpowiada za światła przeciwmgielne, pozycja 11 za lewe światło drogowe, a 12 za prawe. Bezpiecznik 6 ma według instrukcji z sierpnia 1992 wartość 30 A.

Bezpieczniki dodatkowe

Nie wszystkie odbiorniki są zabezpieczone w głównym rzędzie 1-22. Volkswagen przewidział osobne uchwyty dla wyposażenia dodatkowego.

Lokalizacja A Obwód
Nad przekaźnikami 20 Elektryczne szyby.
Komora silnika, na ścianie grodziowej nad serwem hamulcowym 50 Świece żarowe silnika wysokoprężnego.
Pod fotelem kierowcy 10 Dodatkowe ogrzewanie wodne.
Pod fotelem kierowcy 30 Dmuchawa ogrzewania dodatkowego.
Pod fotelem kierowcy 20 Świeca żarowa dodatkowego ogrzewania wodnego.
Pod fotelem kierowcy / w bocznej osłonie przy fotelu obrotowym 25 Ogrzewanie postojowe.

Przekaźniki i moduły nad panelem

Obsada przekaźników zależy od silnika i wyposażenia. Numer w nawiasie to numer nadrukowany na obudowie przekaźnika, a nie numer gniazda.

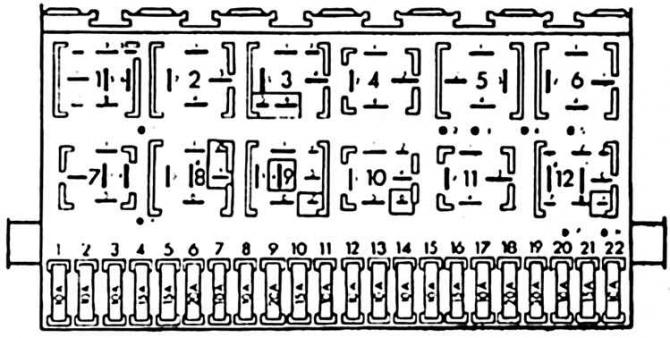

Schemat pozycji przekaźników i 22 bezpieczników Volkswagen Transporter T4
Układ głównej płyty bezpieczników i przekaźników T4. Numery na przekaźnikach oznaczają wykonanie elementu, nie pozycję gniazda.
Pozycja Funkcja
1 Przekaźnik klimatyzacji (13).
2 Przekaźnik automatycznej pracy tylnej wycieraczki / spryskiwacza (72).
3 Przekaźnik zasilania sterownika Digifant (30) – wersje z odpowiednim układem benzynowym.
4 Przekaźnik odciążenia styku X (18).
5 Sterownik kontroli niskiego poziomu płynu chłodzącego (42).
6 Przekaźnik świateł awaryjnych (21) albo wersja dla samochodu z przyczepą (22).
7 Przekaźnik spryskiwaczy reflektorów (33).
8 Przekaźnik pracy przerywanej wycieraczek i spryskiwaczy (19).
9 Moduł ostrzegania o niezapiętych pasach (27 / 34) – zależnie od rynku.
10 Przekaźnik świateł przeciwmgielnych (53).
11 Przekaźnik klaksonu dwutonowego (53) lub zworka w wersji bez przekaźnika.
12 Przekaźnik podgrzewania powietrza dolotowego (1) albo przekaźnik pompy paliwa (80), zależnie od silnika.
13 Przekaźnik podgrzewania powietrza dolotowego (1) albo sterownik automatycznego czasu świec żarowych (102).
14 Sterownik ponownego załączania wentylatora chłodnicy (31) albo przekaźnik dodatkowej pompy płynu chłodzącego (53).
15 Dodatkowy bezpiecznik pompy płynu chłodzącego.
17 Sterownik podgrzewania fotela kierowcy (59).
18 Sterownik podgrzewania fotela pasażera (59).
19 Przekaźnik klimatyzacji (56).

T4 1992 diesel – bezpiecznik świec żarowych

W silniku wysokoprężnym główny obwód świec żarowych ma osobny bezpiecznik 50 A. Znajduje się on w komorze silnika na ścianie grodziowej, nad serwem hamulcowym. Nie należy więc szukać tego zabezpieczenia w głównym rzędzie 1-22.

Przekaźnik / sterownik czasu grzania zależy od wersji silnika. W dokumentacji T4 występuje m.in. moduł oznaczony numerem 102. Przy braku grzania świec trzeba sprawdzić zarówno wkładkę 50 A, jak i przekaźnik, przewody zasilające i sam układ świec.

Kolory bezpieczników w instrukcji T4 1992

Kolor Wartość
Czerwony 10 A
Niebieski 15 A
Żółty 20 A
Zielony 30 A

Uwaga: wcześniejszy wpis podawał żółty bezpiecznik jako 25 A. Instrukcja właściciela T4 z sierpnia 1992 roku podaje dla tego koloru 20 A.

Różnice między wersjami T4

Nie wszystkie pozycje są wykorzystywane w każdym samochodzie. Szczególnie różnią się wersje benzynowe i wysokoprężne, samochody z klimatyzacją, elektrycznymi szybami, podgrzewanymi fotelami, tylną wycieraczką, automatyczną skrzynią biegów, tempomatem i ogrzewaniem postojowym.

W późniejszych rocznikach T4 Volkswagen zmieniał także amperaż i przypisanie wybranych pozycji. Z tego powodu wartości z tego artykułu należy traktować jako właściwe przede wszystkim dla roku 1992. Przy samochodzie z innego rocznika należy sprawdzić rozpiskę na pokrywie lub instrukcję dla konkretnego egzemplarza.
