Rozpiska bezpieczników wygląda prosto dopiero wtedy, gdy wiadomo, co oznaczają poszczególne kolumny i skróty. W praktyce jeden samochód może mieć panel w kabinie, skrzynkę rozdziału mocy pod maską, osobny blok przy akumulatorze i dodatkowe przekaźniki w bagażniku. Do tego dochodzą zmiany rocznikowe, inne wyposażenie, wersje Hybrid czy AWD oraz obwody, które w jednym aucie są wykorzystane, a w drugim pozostają puste.
Ten poradnik pokazuje, jak czytać schemat bezpieczników samochodowych bez zgadywania i jak nie pomylić podobnie wyglądających pozycji.
Dlaczego samochód ma kilka skrzynek bezpieczników?
W prostych starszych autach można spotkać jeden panel, ale w nowszych samochodach kilka skrzynek jest normą. Producent dzieli instalację według miejsca i obciążenia obwodów.
Panel w kabinie zwykle obsługuje radio, oświetlenie wnętrza, centralny zamek, szyby, moduły drzwi, zestaw wskaźników, klimatyzację i część elektroniki komfortowej.
Skrzynka w komorze silnika często zawiera bezpieczniki wysokoprądowe i przekaźniki rozrusznika, pompy paliwa, wentylatorów chłodnicy, ABS, sterownika silnika czy układu wspomagania.
Blok przy akumulatorze może zawierać bezpieczniki główne typu MEGA, MIDI lub wkładki kasetowe zabezpieczające całe gałęzie instalacji. W niektórych autach jest jeszcze trzecia skrzynka w bagażniku, np. dla foteli, ogrzewania szyby, modułów tylnej części auta albo wyposażenia przyczepy.
Dobrym przykładem są Lincoln LS 2000-2006, który ma trzy główne zespoły bezpieczników, oraz Mercury Mariner 2008-2011, gdzie wersja Hybrid ma dodatkową skrzynkę przekaźników.
Jak czytać tabelę bezpieczników?
W większości schematów najważniejsze są trzy informacje:
| Kolumna | Co oznacza? |
|---|---|
| Pozycja / Fuse No. | Numer gniazda w konkretnej skrzynce. |
| Amperaż [A] | Wartość prądowa bezpiecznika, np. 5 A, 10 A, 20 A lub 40 A. |
| Chroniony obwód / funkcja | Urządzenia i moduły zasilane przez dany bezpiecznik. |
Najczęstszy błąd polega na skupieniu się wyłącznie na numerze. „Bezpiecznik 20” bez podania skrzynki i rocznika nie jest jednoznaczną informacją. Numer 20 w panelu kabinowym może zasilać radio, a numer 20 pod maską zupełnie inny układ.
Tak samo nie należy interpretować wartości 20 A jako numeru pozycji. W tabeli „F20 – 15 A” zapis F20 oznacza pozycję, a 15 A wartość wkładki.
Bezpiecznik, przekaźnik i wyłącznik automatyczny to nie to samo
Bezpiecznik jest elementem jednorazowym. Po przekroczeniu określonego prądu wkładka topikowa przerywa obwód i trzeba ją wymienić.
Przekaźnik jest elektrycznie sterowanym łącznikiem. Pozwala niewielkim prądem sterującym załączać większy odbiornik, np. pompę paliwa, wentylator lub reflektory. Uszkodzony przekaźnik może dawać objawy podobne do przepalonego bezpiecznika, mimo że sama wkładka jest sprawna.
Wyłącznik automatyczny (circuit breaker) może przerwać przeciążony obwód i po ostygnięciu wrócić do działania. W starszych amerykańskich samochodach takie zabezpieczenia często stosowano np. dla szyb i foteli.

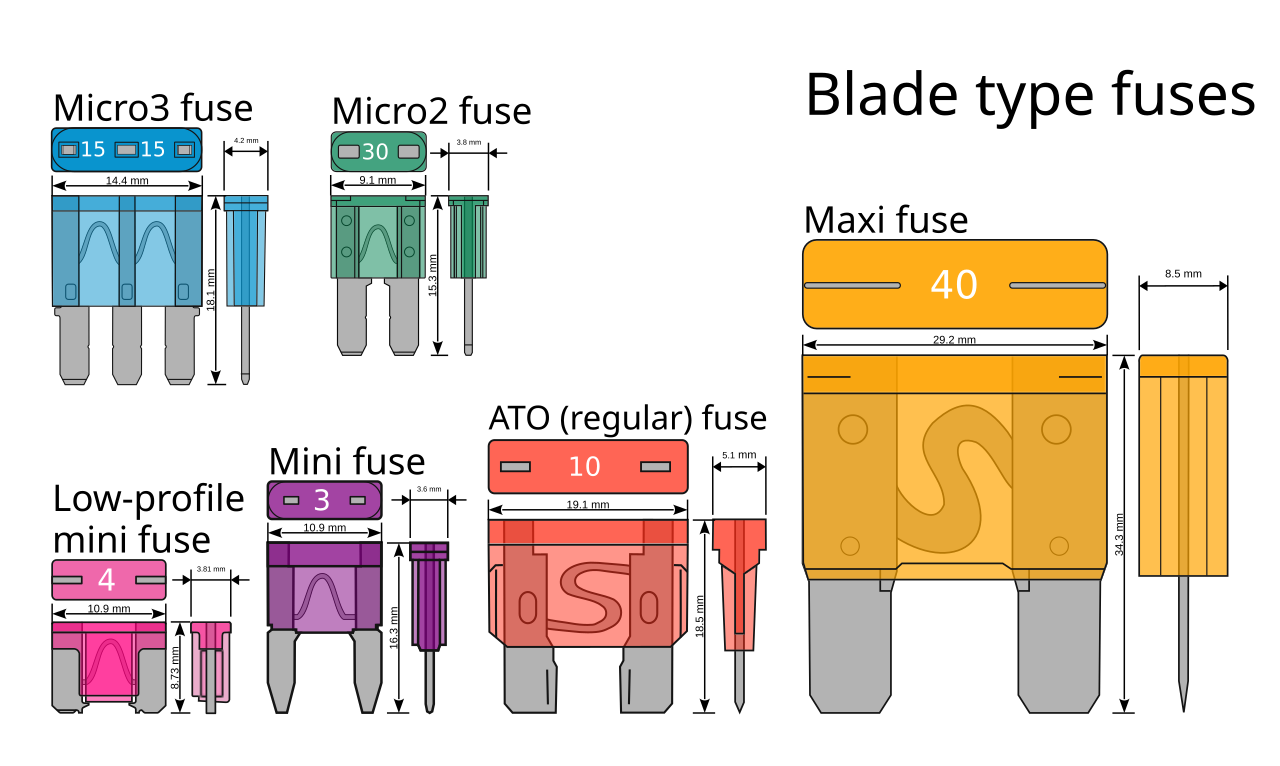

Różne typy wkładek szerzej opisujemy w poradniku rodzaje bezpieczników samochodowych. Sam kolor też nie wystarcza – tabela barw i amperażu znajduje się w tekście kolory bezpieczników samochodowych.
Najczęstsze skróty spotykane w opisach skrzynek
Instrukcje producentów często zachowują angielskie oznaczenia. Warto znać najważniejsze z nich:
| Skrót / nazwa | Znaczenie |
|---|---|
| PDB / Power Distribution Box | Skrzynka rozdziału mocy, zwykle w komorze silnika. |
| Passenger Compartment Fuse Panel | Panel bezpieczników w kabinie. |
| SJB / Smart Junction Box | Inteligentna skrzynka połączeniowa, łącząca funkcje bezpieczników i elektroniki nadwozia. |
| BJB / Battery Junction Box | Skrzynka przy akumulatorze lub główne rozdzielenie zasilania. |
| BCM | Body Control Module – moduł sterowania nadwoziem. |
| PCM | Powertrain Control Module – sterownik układu napędowego. |
| ABS | Układ zapobiegający blokowaniu kół podczas hamowania. |
| RCM | Restraints Control Module – sterownik systemu poduszek powietrznych. |
| DRL | Daytime Running Lamps – światła do jazdy dziennej. |
| OBD / DLC | Złącze diagnostyczne. |
| Spare | Zapasowy bezpiecznik albo pozycja zapasowa – zależnie od kontekstu instrukcji. |
| Not used | Pozycja niewykorzystana w danej konfiguracji. |
„Spare” i „Not used” nie zawsze znaczą to samo. Bezpiecznik wsunięty w miejsce zapasowe może być tylko przechowywany i nie mieć elektrycznego połączenia z instalacją. Dlatego nie należy traktować każdej widocznej wkładki jako aktywnego obwodu.
Co oznacza amperaż i dlaczego nie wolno go zwiększać?
Wartość 10 A, 15 A czy 30 A nie opisuje „mocy urządzenia”, tylko charakterystykę zabezpieczenia dobraną do całego obwodu. Producent bierze pod uwagę przewody, złącza, odbiornik i warunki pracy.
W popularnych wkładkach ATO kolory odpowiadają wartościom prądowym, ale różne rodziny bezpieczników mogą stosować podobne kolory przy innych zakresach. Littelfuse dla ATO podaje m.in. czerwony 10 A, niebieski 15 A, żółty 20 A, zielony 30 A i pomarańczowy 40 A. W rodzinie MAXI czerwony występuje natomiast również przy 50 A. To dobry przykład, dlaczego nie dobiera się wkładki tylko po kolorze.
Dlaczego rocznik i wersja auta mają tak duże znaczenie?
Producent może zmienić instalację bez zmiany generacji samochodu. Czasem po liftingu pojawia się nowy sterownik, inne reflektory, Start/Stop, dodatkowy moduł bezpieczeństwa albo nowa wersja silnika. Wtedy zmieniają się przypisania bezpieczników.
Na stronie widać to choćby w Mercury Montego 2005-2007, gdzie skrzynka pod maską ma osobny układ dla 2005 i 2006-2007. Podobnie Lincoln Navigator 2007-2014 wymaga rozróżnienia wariantów 2007-2008 i 2009-2014.
Dlatego wpis opisany jako „2008-2012” nie powinien automatycznie oznaczać, że każda pozycja jest identyczna przez pięć lat. Dobra rozpiska musi pokazywać różnice.
Co z silnikiem, AWD i wyposażeniem?
Ta sama skrzynka może mieć pozycje używane tylko w wybranych wersjach. Samochód bez szyberdachu może mieć niewykorzystane gniazdo, podczas gdy w wersji bogatszej ta sama pozycja zasila jego moduł. W aucie FWD bezpiecznik opisany „AWD module” będzie pusty. W Hybridzie część pozycji może zabezpieczać pompę próżniową, przetwornicę lub układ wysokiego napięcia.
Właśnie dlatego przy diagnozie warto znać nie tylko rok, ale także silnik, typ napędu i rynek sprzedaży.
Jak znaleźć właściwy bezpiecznik krok po kroku?
- Ustal model, generację i rocznik. Przy autach z liftingiem warto znać również miesiąc produkcji.
- Znajdź wszystkie skrzynki. Nie zakładaj, że interesujący bezpiecznik jest pod maską tylko dlatego, że dotyczy silnika.
- Wyszukaj funkcję, a nie tylko numer. Dla gniazda 12 V szukaj również nazw „power point”, „accessory socket” czy „cigar lighter”.
- Sprawdź oznaczenia rocznikowe w tabeli. Jeden wiersz może zawierać kilka wariantów.
- Porównaj amperaż z dokumentacją. Nie sugeruj się wkładką, którą ktoś wcześniej włożył do auta.
- Sprawdź bezpiecznik pomiarem. Jeżeli wizualnie wygląda dobrze, nie oznacza to jeszcze, że cały obwód ma prawidłowe zasilanie.
Objawy przepalonego zabezpieczenia opisujemy dokładniej w poradniku przepalony bezpiecznik – objawy i przyczyny.
Najczęstsze błędy przy korzystaniu ze schematu
- korzystanie z tabeli dla innego rocznika lub rynku,
- mylenie numeru pozycji z amperażem,
- sprawdzanie właściwego numeru, ale w niewłaściwej skrzynce,
- zakładanie, że „Spare” to aktywny obwód,
- pomijanie przekaźnika, gdy bezpiecznik jest sprawny,
- dobieranie wkładki tylko po kolorze,
- stosowanie mocniejszego bezpiecznika po ponownym przepaleniu,
- kopiowanie schematu z modelu bliźniaczego bez sprawdzenia różnic wyposażenia.
Model bliźniaczy nie oznacza identycznej instalacji
Ford, Lincoln i Mercury często korzystały z tych samych platform, podobnie Volkswagen, Seat i Skoda czy marki koncernu Stellantis. To jednak nie oznacza, że numeracja bezpieczników jest zawsze identyczna. Inne wyposażenie, reflektory, system audio czy sterowniki mogą zmienić konkretne przypisania.
Schemat modelu bliźniaczego jest dobrym tropem do zrozumienia konstrukcji, ale nie powinien zastępować dokumentacji właściwego samochodu.
Na końcu zawsze liczy się konkretny samochód
Dobry schemat bezpieczników powinien odpowiedzieć na cztery pytania: gdzie jest skrzynka, która pozycja odpowiada za dany obwód, jaki ma amperaż i czy opis dotyczy właśnie tego rocznika oraz wersji auta. Dopiero po sprawdzeniu tych informacji ma sens wyjmowanie wkładki.
Jeżeli dopiero zaczynasz diagnostykę, przeczytaj również jak bezpiecznie wymienić bezpiecznik. A jeśli szukasz rozpiski konkretnego samochodu, najprościej zacząć od listy marek.
