Lincoln LS 2000-2006 był jednym z najbardziej europejskich samochodów w historii marki. Zbudowano go na tylnonapędowej platformie DEW98, współdzielonej z Jaguarem S-Type 1999-2008. Niezależne zawieszenie wszystkich kół, niemal równomierny rozkład masy i możliwość zamówienia skrzyni manualnej w wersji V6 wyraźnie odróżniały LS od tradycyjnych amerykańskich limuzyn Lincolna.
Na początku produkcji dostępne były dwa silniki: 3.0 V6 o mocy 210 KM i 3.9 V8 o mocy 252 KM. V6 można było łączyć z 5-biegową skrzynią manualną Getrag lub automatem, natomiast V8 występował z 5-biegowym automatem SelectShift. W 2003 roku Lincoln przeprowadził dużą modernizację obejmującą ponad 500 elementów i systemów. Moc V6 wzrosła do 232 KM, a V8 do 280 KM; pojawiły się też zmiany w elektronice, reflektorach HID, hamulcu postojowym i wyposażeniu.
Pod względem bezpieczników najważniejszy jest właśnie podział na 2000-2002 i 2003-2006. W tabelach poniżej zachowano rozróżnienia rocznikowe, ponieważ po modernizacji zmieniły się wartości i funkcje wielu pozycji.
Lokalizacja skrzynek bezpieczników
Lincoln LS ma trzy główne zespoły bezpieczników. Panel kabinowy znajduje się na prawym bocznym panelu przy nogach pasażera. Przednia skrzynka rozdziału mocy jest w komorze silnika, a tylna skrzynka rozdziału mocy znajduje się w bagażniku pod pokrywą wnęki koła zapasowego.
Przy bezpiecznikach wysokoprądowych należy odłączyć akumulator. Producent zaleca również prawidłowe założenie pokrywy skrzynki przed ponownym podłączeniem akumulatora.

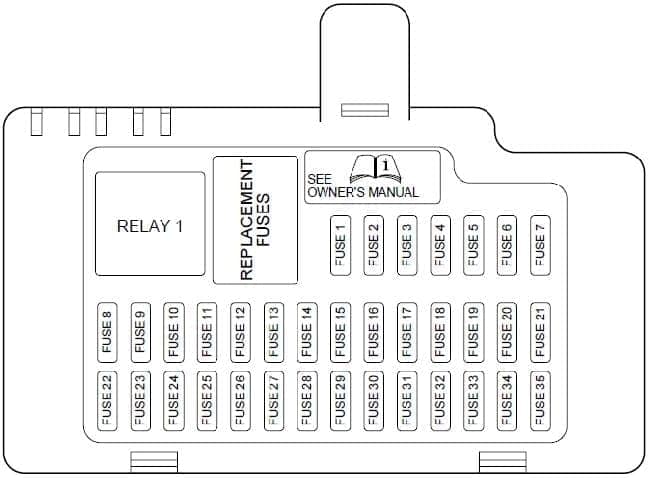

Panel bezpieczników w kabinie
Panel znajduje się na prawym bocznym panelu przy nogach pasażera. Aby uzyskać dostęp, należy zdjąć osłonę. W tej skrzynce znajdują się m.in. bezpieczniki OBD-II, radia, zapalniczki, reflektorów, modułów drzwi, klimatyzacji i systemów bezpieczeństwa.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Cewka przekaźnika rozruchowego |
| 2 | 5 | Radio |
| 3 | 5 | ABS/TCS/AdvanceTrac |
| 4 | 5 | Zestaw wskaźników, moduł sterowania układu napędowego (PCM), przekaźnik pompy paliwa, przekaźnik REM |
| 5 | 10 | 2003-2006: Moduł systemu poduszek powietrznych (RCM), system klasyfikacji pasażera (PODS) |
| 5 | 2000-2002: Przełącznik T/A, przełącznik O/D cancel, czujnik Autolamp, podgrzewane moduły siedziska, VCS (2002) | |
| 6 | 10 | OBD II |
| 7 | 5 | DDM, DSM, dioda LED antykradzieżowa, przełącznik lusterka zasilania, przełącznik elektrycznego hamulca postojowego, PCM (2000-2001), klakson bezpieczeństwa |
| 8 | 5 | Przedni prawy skręt, przedni prawy światła obrysowe boczne, przednie światła postojowe prawe, przedni wzmacniacz prawy (2000-2003) |
| 9 | 15 | 2003-2006: Prawy przedni reflektor mijania/HID |
| 10 | 2000-2002: Prawe przednie światło mijania | |
| 10 | 5 | Skręty z przodu w lewo, światła obrysowe z przodu w lewo, światła postojowe z przodu w lewo, przedni wzmacniacz w lewo (2000-2003) |
| 11 | 10 | Światło drogowe przednie lewe |
| 12 | 5 | 2003-2006: Lusterko elektrochromatyczne, czujnik deszczu (2003) 2002: Poziomowanie reflektorów |
| 10 | 2000: Poziomowanie świateł głównych | |
| 13 | 5 | Zestaw wskaźników |
| 14 | 5 | 2003-2006: DATC |
| 10 | 2000-2002: RCM, DATC | |
| 15 | 5 | 2000-2002: Zapasowe 2003-2006: O/D cancel, ABS/Traction-Assist switch |
| 16 | 5 | Sterowanie podgrzewaniem foteli, moduł ogrzewania i wentylacji fotela (2003-2006), Lusterko elektrochromatyczne (2000-2002), moduł czujnika deszczu (2000-2002) |
| 17 | 5 | RCM, Światło ostrzegawcze alternatora |
| 18 | 20 | Radio, CIA, jednostka nawigacyjna (2003-2006) |
| 19 | 15 | Silniki regulacji kolumny kierowniczej |
| 20 | 10 | FEM, DATC, Zestaw wskaźników, REM, blokada zmiany biegów hamulcowych (2000-2002) |
| 21 | 10 | 2000-2002: Elektrycznie składane lusterka |
| 7.5 | 2003-2006: Zapasowe | |
| 22 | 10 | DDM, lusterko drzwi kierowcy (2002-2006) |
| 23 | 10 | Prawe przednie światła drogowe |
| 24 | 5 | PATS |
| 25 | 15 | 2003-2006: Lewy przedni światła mijania/HID |
| 10 | 2000-2002: Światła mijania z przodu z lewej strony | |
| 26 | 5 | 2003-2006: Moduł wycieraczek |
| 10 | 2001-2002: Przekaźnik wycieraczek, spryskiwacz szyby przedniej | |
| 3 | 2000: Przekaźnik wycieraczek | |
| 27 | 10 | Radio, jednostka nawigacyjna (2003-2006), telefon komórkowy (2000-2002), VCS (2002) |
| 28 | 5 | 2000-2001: Syrena alarmu 2002-2006: Zapasowy / niewykorzystany |
| 29 | 5 | FEM, układ wspomagania parkowania wstecznego (2003-2006), czujnik zapłonu przyczepy (2000-2001), VEMS (2000-2001) |
| 30 | 5 | Elektryczne lusterko pasażera (2003-2006) |
| 31 | – | Niewykorzystane |
| 32 | 20 | Zapalniczka |
| 33 | 10 | Podświetlenie przełączników, FEM (2002-2006) |
| 34 | 10 | Zapasowe |
| 35 | 5 | Sygnał lampy stopu |
| Przekaźnik | ||
| R1 | Akcesoria (zapalniczka samochodowa, Gniazdo zasilania) | |

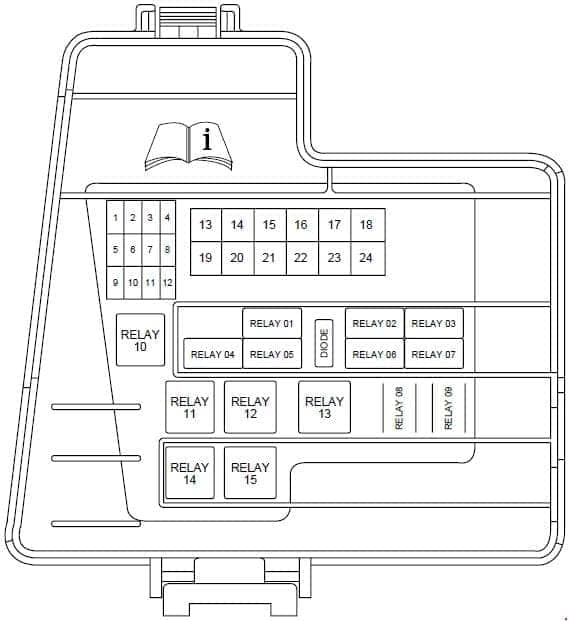

Przednia skrzynka rozdziału mocy – komora silnika
Przednia skrzynka rozdziału mocy znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe i przekaźniki m.in. ABS, dmuchawy, wycieraczek, rozrusznika, cewek zapłonowych, wtryskiwaczy oraz układu klimatyzacji.
W modelach 2003-2006 zmieniły się niektóre wartości i funkcje względem 2000-2002. W 2006 roku występuje ponadto osobny bezpiecznik 60 A wentylatora chłodzącego w wiązce za dolnym panelem po stronie przedniego pasażera; jego wymiana wymaga zdjęcia elementów wykończenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Sprzęgło klimatyzacyjne, zawór sterujący chłodziwa (2003-2006), pomocnicza pompa chłodziwa (2003-2006) |
| 2 | 10 | 2000: Pompa spryskiwacza szyby przedniej |
| 3 | 15 | Lampa przeciwmgielna |
| 4 | 20 | 2003-2006: Klakson |
| 15 | 2000-2002: Klakson | |
| 5 | 15 | 2003-2006: Wtryskiwacze paliwa, elektryczny wentylator chłodzący, czujnik przepływu powietrza masowego (MAF) |
| 20 | 2000-2002: Wtryskiwacze paliwa | |
| 6 | 15 | Elektrozawory skrzyni biegów, EGR (2003-2006) |
| 7 | – | Niewykorzystane |
| 8 | – | Niewykorzystane |
| 9 | 5 | 2002: PCM KAPWR |
| 10 | 5 | 2002: Cewka IAC |
| 11 | 15 | Podgrzewane sondy lambda (HEGO) |
| 12 | 15 | 2003-2006: Cewki zapłonowe (coil-on-plug) |
| 10 | 2000-2002: Cewki zapłonowe (coil-on-plug) | |
| 13 | 30 | Podgrzewana strefa spoczynkowa wycieraczek |
| 14 | 30 | Moduł ABS |
| 15 | – | Niewykorzystane |
| 16 | 30 | Silnik dmuchawy |
| 17 | 20 | 2000-2002: Pompa powietrza typu termactor (tylko pojazdy o niskiej emisji spalin) |
| 18 | 40 | 2000-2002: PCM |
| 19 | 30 | 2003-2006: Elektryczny hamulec postojowy |
| 20 | 30 | Silnik wycieraczki |
| 21 | 30 | Cewka zapłonowa |
| 22 | 40 | 2003-2006: Silnik ABS |
| 30 | 2000-2002: Silnik ABS | |
| 23 | – | Niewykorzystane |
| 24 | – | Niewykorzystane |
| Przekaźnik | ||
| R01 | 2000-2002: Wycieraczki – bieg szybki / wolny | |
| R02 | 2000-2002: Wycieraczka | |
| R03 | Cewki zapłonowe (coil-on-plug) i HEGO | |
| R04 | 2003-2006: Prawe światła główne HID 2000: Spryskiwacz szyby przedniej |
|
| R05 | Pomocnicza pompa płynu chłodzącego | |
| R06 | 2003-2006: Reflektory HID z lewej strony 2000-2002: Klakson |
|
| R07 | Lampy przeciwmgielne | |
| R08 | Sprzęgło klimatyzacyjne | |
| R09 | 2000-2002: Zasilanie wycieraczek Run/Accessory | |
| R10 | Silnik dmuchawy | |
| R11 | Niewykorzystane | |
| R12 | Podgrzewana strefa spoczynkowa wycieraczek | |
| R13 | 2003-2006: Klakson | |
| R14 | Moc PCM | |
| R15 | Rozrusznik | |
| Dioda | ||
| D | PCM | |

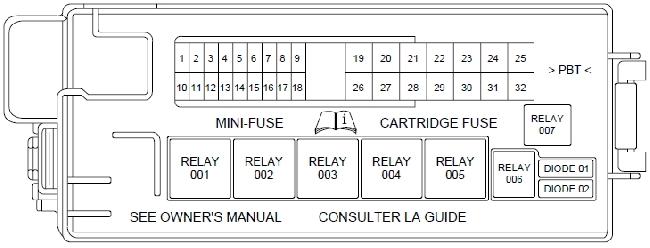

Tylna skrzynka rozdziału mocy – bagażnik
Tylna skrzynka znajduje się w bagażniku, pod pokrywą wnęki koła zapasowego. Zabezpiecza m.in. pompę paliwa, podgrzewane fotele, szyberdach, elektryczne szyby i fotele, ogrzewanie tylnej szyby oraz część modułów tylnej części nadwozia. Akumulator również znajduje się w bagażniku, obok koła zapasowego.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Elektrozaczep klapy bagażnika, silniki do blokady drzwi pasażerskich (2002-2006), blokada kolumny kierownicy (2003) |
| 2 | 10 | Prawe tylne światło zakrętowe, oświetlenie tablicy rejestracyjnej (2002-2006) |
| 3 | 5 | Lewe tylne światło stopu/światło ogonowe |
| 4 | 10 | Elektromagnes zwalniający drzwi paliwa, lampa Decklid (2003-2006) |
| 5 | 10 | Lampki sufitowe i do czytania, moduł anteny radiowej (2003-2006) |
| 6 | 10 | Światła obrysowe tylne lewe i światła cofania |
| 7 | 5 | Prawe tylne światło stopu/ogonka |
| 8 | 5 | 2003-2006: Wysoko osadzona lampa stopu środkowa |
| 10 | 2000-2002: Wysoko osadzona lampa stopu środkowa | |
| 9 | 5 | Podgrzewane lusterka |
| 10 | 20 | 2001-2006: Gniazdo zasilania – konsola |
| 11 | 20 | 2003-2006: Podgrzewane tylne siedzenia |
| 15 | 2000-2002: Podgrzewane siedzenia | |
| 12 | 20 | 2003-2006: Gniazdo zasilania – popielniczka |
| 5 | 2000-2002: Przekaźnik transportowy | |
| 13 | – | Niewykorzystane |
| 14 | 10 | 2003-2006: Jednostka nawigacyjna |
| 5 | 2000-2002: Telefon, płyta CD, VEMS | |
| 15 | 5 | Czujnik alternatora |
| 16 | 20 | Szyberdach |
| 17 | 15 | Pompa paliwa |
| 18 | 20 | 2000-2006: Wzmacniacz subwoofera |
| 30 | 2004-2006: Wzmacniacz THX i wzmacniacz subwoofera | |
| 19 | 20 | REM – lewa tylna szyba |
| 20 | 30 | 2003-2006: Silniki do okien przednich |
| 20 | 2000-2002: DDM – okno kierowcy | |
| 21 | 20 | Podparcie lędźwiowe fotela kierowcy, Fotele elektryczne |
| 22 | 20 | Przełącznik zapłonu |
| 23 | 30 | SSP4 |
| 24 | 30 | SSP3 |
| 25 | 40 | P-J/B |
| 26 | 30 | 2003-2006: Moduł siedziska kontroli klimatu |
| 20 | 2000-2002: FEM – przednia szyba pasażera | |
| 27 | 30 | SSP1 |
| 28 | 20 | Podparcie lędźwiowe fotela pasażera, fotele elektryczne |
| 29 | 40 | 2003-2006: Ogrzewanie tylnej szyby |
| 30 | 2000-2002: Ogrzewanie tylnej szyby | |
| 30 | 20 | REM – prawe tylne okno |
| 31 | 30 | 2003-2006: Główne zasilanie układu napędowego |
| 20 | 2001-2002: Przełącznik zapłonu (V6 trans ręczny) | |
| 32 | 30 | SSP2 |
| Dioda | ||
| D01 | Niewykorzystane | |
| D02 | Silnik pompy paliwa | |
| Przekaźnik | ||
| R001 | SSP1 | |
| R002 | SSP4 | |
| R003 | Ogrzewanie tylnej szyby | |
| R004 | SSP3 | |
| R005 | SSP2 | |
| R006 | Niewykorzystane | |
| R007 | Pompa paliwa | |
<
Najczęściej szukane bezpieczniki
- OBD-II: panel kabinowy, pozycja 6 – 10 A.
- Zapalniczka: panel kabinowy, pozycja 32 – 20 A.
- Pompa paliwa: tylna skrzynka w bagażniku, pozycja 17 – 15 A; przekaźnik pompy paliwa – R007.
- ABS: przednia skrzynka pod maską, pozycja 14 – 30 A dla modułu ABS; silnik pompy ABS – pozycja 22, 30 A w 2000-2002 lub 40 A w 2003-2006.
- Gniazdo zasilania w konsoli: tylna skrzynka, pozycja 10 – 20 A w modelach 2001-2006.
- Ogrzewanie tylnej szyby: tylna skrzynka, pozycja 29 – 30 A w 2000-2002 i 40 A w 2003-2006.
Najczęstsze pytania – Lincoln LS 2000-2006
Gdzie znajduje się skrzynka bezpieczników w kabinie?
Na prawym bocznym panelu przy nogach pasażera. Należy zdjąć osłonę panelu, aby uzyskać dostęp do bezpieczników.
Gdzie znajduje się tylna skrzynka bezpieczników?
W bagażniku pod pokrywą wnęki koła zapasowego. W tym samym obszarze, obok koła zapasowego, znajduje się akumulator.
Gdzie jest bezpiecznik pompy paliwa?
W tylnej skrzynce rozdziału mocy należy sprawdzić pozycję 17 – 15 A. Przekaźnik pompy paliwa jest oznaczony R007.
Czy schemat 2000-2002 pasuje do LS po liftingu?
Nie w każdej pozycji. W 2003 roku zmieniono wiele obwodów i wartości bezpieczników, dlatego trzeba zwracać uwagę na oznaczenia 2000-2002 oraz 2003-2006 podane w tabelach.
Czy V6 i V8 mają identyczne bezpieczniki?
Większość układu skrzynek jest wspólna, ale część obwodów zależy od silnika i wyposażenia. Przykładem jest pomocnicza pompa płynu chłodzącego stosowana w określonych wersjach V8 oraz różnice wynikające z wyposażenia po modernizacji.
