BAIC Beijing 5 / X55 II – bezpieczniki, skrzynki i przekaźniki

BAIC Beijing 5 oferowany w Polsce należy do rodziny BAIC X55 II. Potwierdza to oficjalna polska instrukcja producenta, która wprost wskazuje, że dotyczy modeli X55 II. Poniższa rozpiska obejmuje trzy zespoły zabezpieczeń instalacji elektrycznej: główne bezpieczniki PF przy akumulatorze, skrzynkę EJB w komorze silnika oraz panel IPJB w kabinie.
Nie należy stosować do Beijing 5 schematów starszego BAIC Senova X55. To inna konstrukcja i inna numeracja bezpieczników. Również podobnie wyglądające współczesne SUV-y mają własne układy elektryczne – przykładowo OMODA 5 / C5 ma osobną rozpiskę bezpieczników.
Uwaga dotycząca wersji wyposażenia: BAIC zaznacza w instrukcji, że obsada bezpieczników może nieznacznie różnić się zależnie od konfiguracji samochodu. Gwiazdka przy funkcji oznacza wyposażenie opcjonalne. Jeżeli oznaczenie w konkretnym egzemplarzu różni się od tabeli, pierwszeństwo ma dokumentacja i oznaczenie właściwe dla tego samochodu.
Gdzie znajdują się skrzynki bezpieczników w BAIC Beijing 5?
Instrukcja X55 II wskazuje trzy miejsca związane z rozdziałem i zabezpieczeniem instalacji elektrycznej:
| Zespół | Lokalizacja | Oznaczenia |
|---|---|---|
| Skrzynka bezpieczników plusowych | Po lewej stronie komory silnika, nad dodatnim biegunem akumulatora | PF01-PF05 |
| EJB – skrzynka elektryczna komory silnika | Po lewej stronie komory silnika | Bezpieczniki EF i przekaźniki ERY |
| IPJB – skrzynka elektryczna tablicy rozdzielczej | W lewym dolnym rogu deski rozdzielczej, za pokrywą po stronie kierowcy | Bezpieczniki RF oraz pozycje RRY |

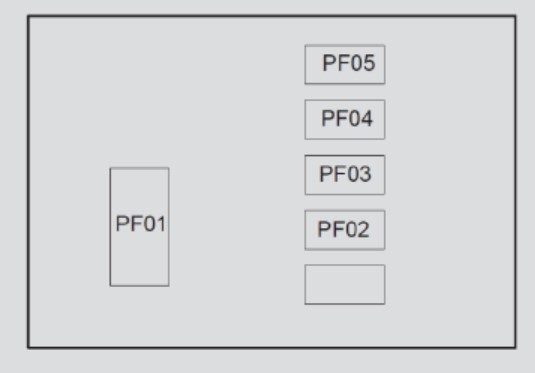

Skrzynka bezpieczników plusowych – PF01-PF05
Główna skrzynka bezpieczników plusowych znajduje się nad dodatnim biegunem akumulatora. Zawiera pięć zabezpieczeń wysokoprądowych odpowiedzialnych za podstawowy rozdział zasilania, rozrusznik, alternator, wentylator i elektryczne wspomaganie kierownicy.

| Nr | Prąd | Zabezpieczany obwód |
|---|---|---|
| PF01 | 350 A | Alternator, rozrusznik |
| PF02 | 175 A | UEC – fabryczne oznaczenie producenta |
| PF03 | 60 A | Wentylator PWM |
| PF04 | 80 A | IEC1 – fabryczne oznaczenie producenta |
| PF05 | 80 A | EPS – elektryczne wspomaganie kierownicy |
Instrukcja pozostawia skróty UEC i IEC1 bez dodatkowego rozwinięcia. Nie przypisujemy im bardziej szczegółowej funkcji bez dokumentacji serwisowej, ponieważ byłoby to zgadywanie.
Skrzynka EJB w komorze silnika – bezpieczniki EF
Skrzynka EJB znajduje się po lewej stronie komory silnika. Obejmuje bezpieczniki i przekaźniki związane m.in. z układem rozruchowym, ESP, dmuchawą, sterownikiem skrzyni biegów, ogrzewaniem tylnej szyby, wycieraczkami, spryskiwaczem, układem sterowania silnikiem oraz klimatyzacją.

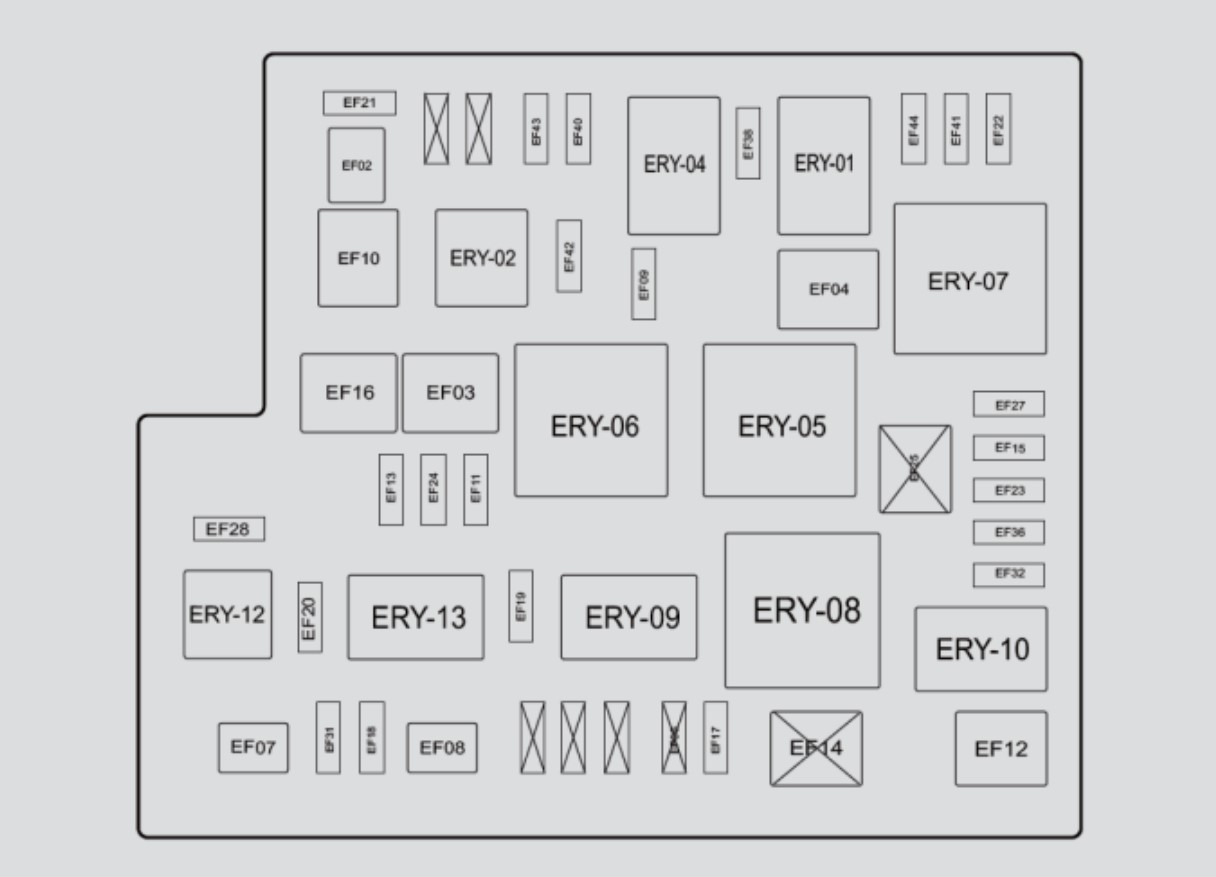

Na schemacie EJB można bezpośrednio porównać pozycję danego bezpiecznika EF z numerem w tabeli oraz rozmieszczenie przekaźników ERY. Numeracja nie jest ciągła – producent pomija część oznaczeń, dlatego brakujących numerów nie należy automatycznie traktować jako pozycji rezerwowych. Dla porównania JAECOO 7 ma zupełnie inną numerację skrzynki w komorze silnika.
| Nr | Prąd | Zabezpieczany obwód |
|---|---|---|
| EF01 | – | Rezerwowy |
| EF02 | 30 A | Zasilanie rozruchu |
| EF03 | 40 A | ESP |
| EF04 | 40 A | Dmuchawa |
| EF05 | – | Rezerwowy |
| EF07 | 30 A | TCU UPS 2 – zasilanie sterownika skrzyni biegów, oznaczenie producenta |
| EF09 | 30 A | Ogrzewanie tylnej szyby |
| EF10 | – | Rezerwowy |
| EF11 | 20 A | Pompa próżniowa / wspomaganie hamulców |
| EF12 | 50 A | IEC – fabryczne oznaczenie producenta |
| EF13 | 15 A | Sygnał dźwiękowy |
| EF14 | – | Rezerwowy |
| EF15 | 5 A | Ogrzewanie lusterek zewnętrznych |
| EF16 | 40 A | ESP |
| EF17 | 10 A | Spryskiwacz |
| EF18 | 10 A | EMS – układ sterowania silnikiem |
| EF19 | 25 A | Wycieraczki przedniej szyby |
| EF20 | 25 A | IG1 |
| EF21 | 15 A | TCU UPS – zasilanie sterownika skrzyni biegów, oznaczenie producenta |
| EF22 | 5 A | IBS – czujnik stanu / prądu akumulatora |
| EF23 | 5 A | Przełącznik hamulca |
| EF24 | 10 A | Wycieraczka tylnej szyby |
| EF27 | 30 A | IG2 |
| EF28 | 15 A | Pompa olejowa |
| EF31 | – | Rezerwowy |
| EF32 | – | Rezerwowy |
| EF36 | 10 A | ADAS – systemy wspomagania kierowcy |
| EF38 | 5 A | Sprzężenie zwrotne sygnału rozruchu |
| EF40 | 10 A | OCV układu dolotowego i wydechowego |
| EF41 | 15 A | EMS – układ sterowania silnikiem |
| EF42 | 10 A | Sprężarka klimatyzacji |
| EF43 | 10 A | Górna i dolna sonda lambda |
| EF44 | 15 A | Cewki zapłonowe |
Przekaźniki w skrzynce EJB
W tej samej skrzynce znajdują się przekaźniki ERY. Producent publikuje ich funkcje w tej samej części instrukcji co tabelę bezpieczników komory silnika. Numeracja również nie jest ciągła – w zestawieniu nie występują ERY03 ani ERY11.
| Nr | Funkcja |
|---|---|
| ERY01 | Przekaźnik główny |
| ERY02 | Przekaźnik sprężarki klimatyzacji |
| ERY04 | Przekaźnik rozruchu |
| ERY05 | Przekaźnik dmuchawy |
| ERY06 | Przekaźnik ogrzewania tylnej szyby |
| ERY07 | Przekaźnik IG2 |
| ERY08 | Przekaźnik wolnej pracy wycieraczek |
| ERY09 | Przekaźnik szybkiej pracy wycieraczek |
| ERY10 | Przekaźnik pompy próżniowej |
| ERY12 | Przekaźnik pompy olejowej |
| ERY13 | Przekaźnik IG1 |
Skrzynka IPJB w kabinie – bezpieczniki RF01-RF52
Panel IPJB znajduje się w lewym dolnym rogu deski rozdzielczej. Dostęp do niego uzyskuje się po zdjęciu pokrywy skrzynki po stronie kierowcy. Tutaj znajdują się m.in. bezpieczniki gniazd 12 V, USB, OBD, systemu multimedialnego, foteli, szyb, centralnego zamka, poduszek powietrznych i wyposażenia dodatkowego.

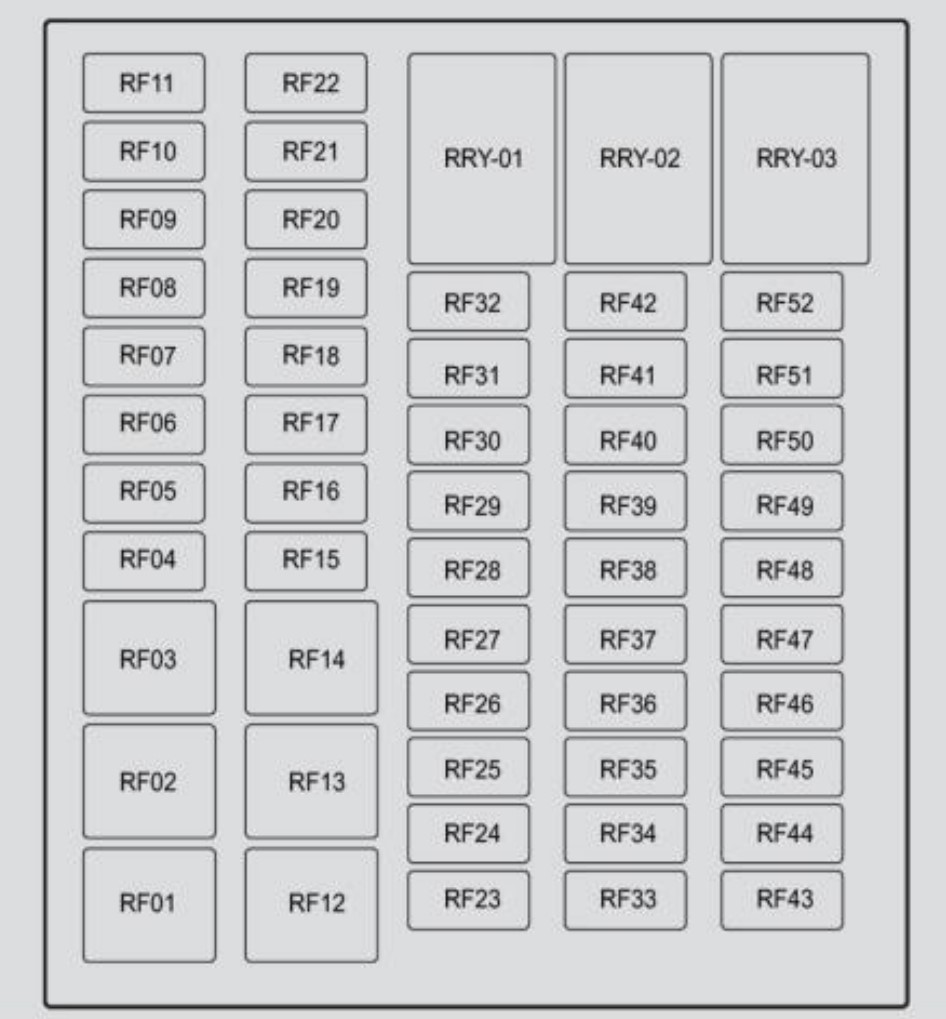

Schemat IPJB pokazuje pełne rozmieszczenie pozycji RF01-RF52 oraz trzech miejsc przekaźników RRY-01, RRY-02 i RRY-03. W tej wersji instrukcji wszystkie trzy pozycje RRY są oznaczone jako rezerwowe.
Gwiazdka * w tabeli oznacza wyposażenie zależne od wersji. Przy RF04 producent publikuje dwa warianty – 15 A dla A/V albo 20 A dla modułu sterującego domeną informacyjno-rozrywkową.
| Nr | Prąd | Zabezpieczany obwód |
|---|---|---|
| RF01 | 20 A | Elektryczny fotel kierowcy |
| RF02 | 25 A | Bezpiecznik górny 1 – oznaczenie producenta |
| RF03 | 30 A | TCU* |
| RF04 | 15 A / 20 A | A/V lub moduł sterujący domeną informacyjno-rozrywkową – zależnie od wariantu |
| RF05 | 25 A | Szyberdach |
| RF06 | 10 A | Czujnik deszczu i światła, moduł klimatyzacji, przełączniki szyb w czterech drzwiach, rejestrator jazdy*, elektryczna klapa tylna*, ETC*, fotel elektryczny* |
| RF07 | 10 A | TBOX*, APA*, wyświetlacz przezierny HUD* |
| RF08 | 5 A | Moduł RF, centralna bramka komunikacyjna, moduł Bluetooth* |
| RF09 | 10 A | CMRR_RL*, CMRR_RR* – fabryczne oznaczenia modułów |
| RF10 | 10 A | Zestaw wskaźników, elektroniczny wybierak biegów |
| RF11 | 20 A | Elektryczny fotel kierowcy* |
| RF12 | 20 A | Elektryczny fotel pasażera z przodu* |
| RF13 | 30 A | Moduł sterujący elektryczną klapą tylną* |
| RF14 | 20 A | Elektryczny fotel kierowcy* |
| RF15 | 30 A | Podnośnik lewej przedniej szyby, moduł lewych drzwi* |
| RF16 | 30 A | Podnośnik prawej przedniej szyby, moduł prawych drzwi* |
| RF17 | 25 A | Podnośnik lewej tylnej szyby |
| RF18 | 25 A | Podnośnik prawej tylnej szyby |
| RF19 | 30 A | Bezpiecznik górny 2 – oznaczenie producenta |
| RF20 | 20 A | BDC – zasilanie oświetlenia zewnętrznego |
| RF21 | 15 A | HSW* – ogrzewanie kierownicy, jeśli występuje |
| RF22 | 15 A | BDC – zasilanie oświetlenia zewnętrznego |
| RF23 | 10 A | Interaktywne oświetlenie sterowane głosem, ładowanie bezprzewodowe*, oświetlenie nastrojowe*, przełącznik dotykowy pasażera* |
| RF24 | 15 A | BDC – zasilanie oświetlenia zewnętrznego |
| RF25 | 10 A | Taśma zegarowa poduszki powietrznej, OBD |
| RF26 | 5 A | Centralna bramka komunikacyjna |
| RF27 | 10 A | BDC – obwody lusterka, zamka tylnej klapy i sygnału dźwiękowego |
| RF28 | 10 A | Elektryczne lusterka zewnętrzne* |
| RF29 | 15 A | TCU* |
| RF30 | 20 A | Moduł sterujący domeną informacyjno-rozrywkową* |
| RF31 | 15 A | BDC – zasilanie oświetlenia zewnętrznego |
| RF32 | 20 A | BDC – zasilanie zamków drzwi |
| RF33 | 5 A | Elektroniczny wybierak biegów, przełącznik tunelu środkowego |
| RF34 | 5 A | Zestaw wskaźników, BDC, GW |
| RF35 | 10 A | Moduł sterujący poduszek powietrznych |
| RF36 | 5 A | Taśma zegarowa poduszki powietrznej, TBOX*, APA*, UPA*, wyświetlacz przezierny*, moduł sterujący domeną informacyjno-rozrywkową* |
| RF37 | 5 A | Moduł klimatyzacji, interaktywne oświetlenie sterowane głosem, lusterko elektrochromatyczne*, TEC* |
| RF38 | 5 A | Elektryczne lusterka zewnętrzne* |
| RF39 | 10 A | ADAS MPC*, MRR* |
| RF40 | 5 A | ESP |
| RF41 | 5 A | EPS – elektryczne wspomaganie kierownicy |
| RF42 | 5 A | EMS, TCU |
| RF43 | 15 A | Zasilanie 12 V – tył |
| RF44 | 10 A | Zasilanie USB, fotel kierowcy* |
| RF45 | 10 A | BDC, anion*, AQS* |
| RF46 | – | Rezerwowy |
| RF47 | – | Rezerwowy |
| RF48 | 15 A | Zasilanie 12 V – przód |
| RF49 | – | Rezerwowy |
| RF50 | – | Rezerwowy |
| RF51 | – | Rezerwowy |
| RF52 | – | Rezerwowy |
Bezpieczniki gniazd 12 V, USB i ładowania bezprzewodowego
BAIC rozdzielił przednie i tylne gniazdo 12 V na dwa oddzielne zabezpieczenia. Przednie gniazdo 12 V chroni RF48 15 A, natomiast tylne gniazdo 12 V – RF43 15 A. USB ma bezpiecznik RF44 10 A. Ładowanie bezprzewodowe, jeśli występuje w danej wersji, znajduje się w grupie odbiorników chronionych przez RF23 10 A.
| Funkcja | Bezpiecznik | Prąd | Lokalizacja |
|---|---|---|---|
| Przednie gniazdo 12 V | RF48 | 15 A | IPJB – kabina |
| Tylne gniazdo 12 V | RF43 | 15 A | IPJB – kabina |
| USB | RF44 | 10 A | IPJB – kabina |
| Ładowanie bezprzewodowe* | RF23 | 10 A | IPJB – kabina |
| OBD | RF25 | 10 A | IPJB – kabina |
| Ogrzewanie kierownicy* | RF21 | 15 A | IPJB – kabina |
| Przednie wycieraczki | EF19 | 25 A | EJB – komora silnika |
| Tylna wycieraczka | EF24 | 10 A | EJB – komora silnika |
| Ogrzewanie tylnej szyby | EF09 | 30 A | EJB – komora silnika |
| Ogrzewanie lusterek | EF15 | 5 A | EJB – komora silnika |
| Klakson | EF13 | 15 A | EJB – komora silnika |
| ADAS | EF36 | 10 A | EJB – komora silnika |
Rozdzielenie obu gniazd 12 V ma praktyczne znaczenie podczas diagnozy – brak zasilania z jednego gniazda nie oznacza automatycznie awarii drugiego. W innych nowych samochodach rozkład jest inny; przykładowo BYD Seal U DM-i wykorzystuje własny układ bezpieczników i kilka osobnych rozdzielni zasilania.

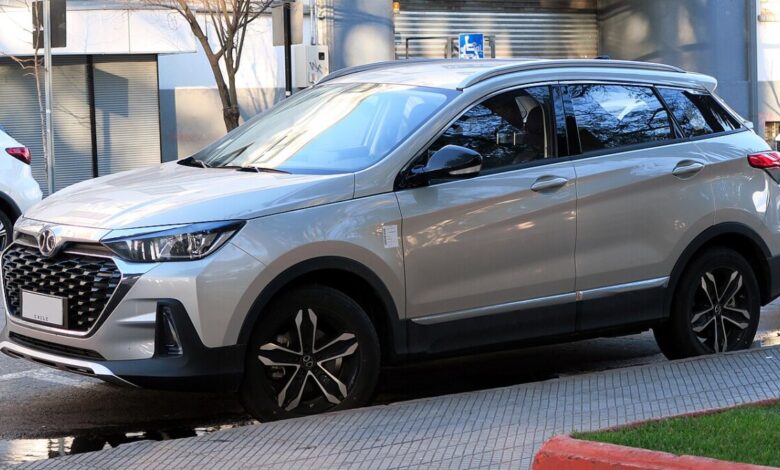

Zdjęcie wyróżnione: RL GNZLZ, Wikimedia Commons, CC BY-SA 2.0.
