BMW Seria 5 (E39; 1996 – 2003) – schemat skrzynki bezpieczników
Rok produkcji: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003

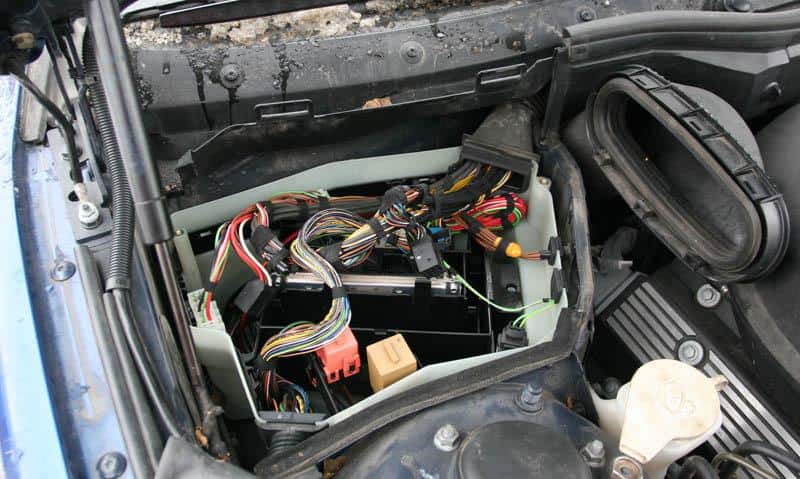

Skrzynka bezpieczników w komorze silnika
Schemat skrzynki bezpieczników (komora silnika, typ 1)
| № | Składnik |
|---|---|
| 1 | Moduł sterujący silnika |
| 2) | Moduł sterujący skrzyni biegów |
| 3) | Bezpiecznik modułu sterującego silnika |
| 4 | Przekaźnik modułu sterującego silnika |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej I |
| 6 | Przekaźnik silnika wycieraczek szyby przedniej II |
| 7 | Przekaźnik silnika dmuchawy skraplacza układu klimatyzacji I |
| 8 | Przekaźnik silnika dmuchawy skraplacza klimatyzacji III |
| 9 | Przekaźnik ABS |
Schemat skrzynki bezpieczników (komora silnika, typ 2)
| № | ZA | Składnik |
|---|---|---|
| 1 | Moduł sterujący silnika (ECM) | |
| 2) | Moduł sterujący skrzyni biegów (TCM) | |
| 3) | Przekaźnik kontroli silnika (EC) | |
| 4 | Przekaźnik cewki zapłonowej – z wyjątkiem 520i (22 6S 1) / 525i / 530i | |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej 1 | |
| 6 | Przekaźnik silnika wycieraczek szyby przedniej 2 | |
| 7 | Przekaźnik 1 silnika dmuchawy skraplacza AC (do 03/98) | |
| 8 | Przekaźnik 3 silnika dmuchawy skraplacza AC (do 03/98) | |
| 9 | Przekaźnik pompy wtryskowej powietrza wtórnego (AIR) | |
| F1 | 30A | Moduł sterujący silnika (ECM), zawór oczyszczania pochłaniacza emisji par (EVAP), czujnik masowego przepływu powietrza (MAF), czujnik położenia wałka rozrządu (CMP) 1. Termostat płynu chłodzącego silnik-535i / 540i |
| F2 | 30A | Pompa wtrysku powietrza wtórnego (AIR), solenoid sterowania powietrzem kolektora dolotowego, wtryskiwacze (oprócz 520i (22 6S1) / 525i / 530i), moduł sterujący silnika (ECM), zawór oczyszczania pochłaniacza par paliwa (EVAP), siłownik położenia wałka rozrządu (CMP) 1 i 2, siłownik regulacji prędkości biegu jałowego (ISC) |
| F3 | 20A | Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP) i 2, czujnik masowego przepływu powietrza (MAF) |
| F4 | 30A | Podgrzewane czujniki tlenu (H02S), moduł sterujący skrzyni biegów (TCM) |
| F5 | 30A | Przekaźnik cewki zapłonowej – z wyjątkiem 520i (22 6S1) / 525i / 530i |

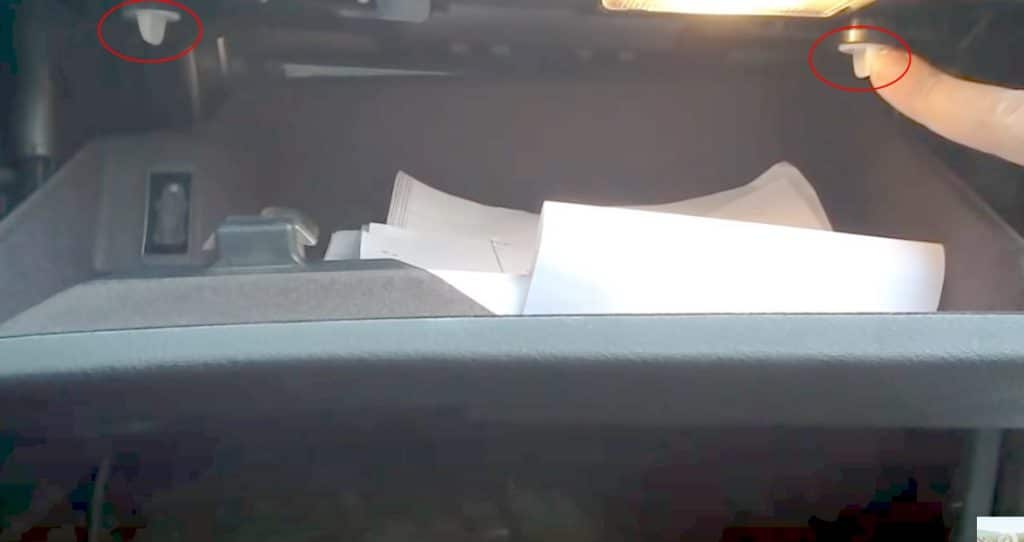

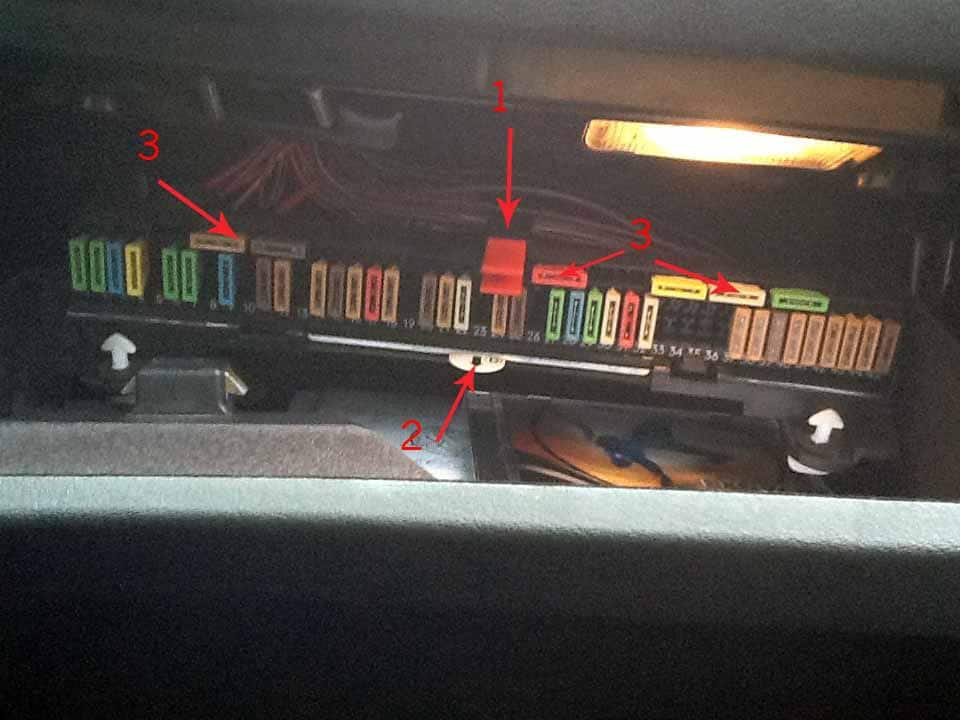

Skrzynka bezpieczników w schowku
Przypisanie bezpieczników w schowku (do 03.1998)
| № | ZA | Składnik |
|---|---|---|
| F1 | 30A | Przekaźnik silnika wycieraczek szyby przedniej |
| F2 | 30A | Spryskiwacze reflektorów |
| F3 | 15A | Róg |
| F4 | 20A | Wielofunkcyjny moduł sterujący |
| F5 | 20A / 30A | Szyberdach |
| F6 | 30A | Elektryczne lusterko boczne po stronie pasażera |
| F7 | 20A / 30A | Przekaźnik silnika dmuchawy skraplacza AC 1 |
| F8 | – | – |
| F9 | 15A | Moduł sterujący AC / nagrzewnicy |
| F10 | 30A | Regulacja siedzenia po stronie pasażera |
| F11 | 7,5A | Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy |
| F12 | 5A | Immobilizer |
| F13 | 30A | Regulacja siedzenia po stronie kierowcy, regulacja kolumny kierownicy |
| F14 | 5A | Moduł sterujący silnika (ECM) |
| F15 | 7,5A | Moduł sterujący skrzyni biegów (TCM), czujnik poziomu oleju silnikowego, alternator, przełącznik temperatury skrzynki elektrycznej (530d) |
| F 16 | 5A | Moduł sterujący lamp |
| F17 | 10 A | Przekaźnik pompy paliwa, moduł sterujący ABS, zespół przełącznika wielofunkcyjnego |
| F18 | 5A | Tablica przyrządów |
| F19 | 5A | Przekaźnik zabezpieczający przed przepięciem 2 |
| F20 | 5A / 7,5A | Moduł sterujący klimatyzacji / ogrzewania, przekaźnik podgrzewanej szyby tylnej, moduł sterujący monitora ciśnienia w oponach |
| F21 | 5A | Przekaźnik zapalniczki samochodowej, przekaźnik regulacji siedzenia / przekaźnik regulacji kolumny kierowniczej, mechanizm otwierania drzwi garażowych, moduł sterujący wspomagania parkowania, lusterko wewnętrzne przeciw oślepianiu |
| F22 | 30A | Przekaźnik silnika dmuchawy skraplacza AC 2 |
| F23 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny z tyłu |
| F24 | 5A | Tablica przyrządów, moduł sterujący monitorowania ciśnienia w oponach, czujnik położenia kierownicy |
| F25 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny |
| F26 | – | – |
| F27 | 30A | Wielofunkcyjny moduł sterujący |
| F28 | 15A | Automatyczna skrzynia biegów (AT) |
| F29 | 30A | Moduł sterujący funkcji drzwi po stronie kierowcy |
| F30 | 25A | Moduł sterujący ABS |
| F31 | 10 A | Przekaźnik pompy paliwa, moduł sterujący ABS, przekaźnik pompy wtrysku powietrza wtórnego (AIR) (benzyna) |
| F32 | 25A | Zespół przełącznika wielofunkcyjnego |
| F33 | – | – |
| F34 | 10 A | Wielofunkcyjny zespół kierownicy / poduszki powietrznej, podgrzewana kierownica |
| F35 | 5A | Silnik dmuchawy skraplacza AC, tył |
| F36 | – | – |
| F37 | 5A | Moduł sterujący immobilizera |
| F38 | 5A | Wielofunkcyjny moduł sterujący, przekaźnik klaksonu, czujnik deszczu, przełącznik blokady zmiany biegów (AT), złącze łącza danych (DLC) |
| F39 | 7,5A | Lustrzane lampy łazienkowe, latarka wielokrotnego ładowania |
| F40 | 5A | Tablica przyrządów, moduł sterujący regulacji siedzenia, czujnik zderzenia poduszki powietrznej, wyłącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy) |
| F41 | 5A | Moduł sterujący lamp, przełącznik położenia pedału sprzęgła (CPP), przełącznik położenia pedału hamulca (BPP) |
| F42 | 5A | Moduł sterujący SRS |
| F43 | 5A | Przekaźnik zabezpieczenia nadnapięciowego 1 |
| F44 | 5A | Wielofunkcyjny zespół kierownicy / poduszki powietrznej, kierownica, cyfrowy wyświetlacz wielofunkcyjny z przodu |
| F45 | 7,5A | Zespół przełącznika wielofunkcyjnego |
Przypisanie bezpieczników w schowku (od 03.1998)
| № | ZA | Składnik |
|---|---|---|
| F1 | 30A | Przekaźnik silnika wycieraczek szyby przedniej |
| F2 | 30A | Spryskiwacze reflektorów |
| F3 | 15A | Róg |
| F4 | 20A | Wielofunkcyjny moduł sterujący |
| F5 | 20A / 30A | Szyberdach |
| F6 | 30A | Elektryczne lusterko boczne po stronie pasażera |
| F7 | 20A / 30A | Zapalniczka z przodu (09/00) |
| F8 | – | – |
| F9 | 15A | Moduł sterujący AC / nagrzewnicy |
| F10 | 30A | Regulacja siedzenia po stronie pasażera |
| F11 | 7,5A | Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy |
| F12 | 5A | Immobilizer |
| F13 | 30A | Regulacja siedzenia po stronie kierowcy, regulacja kolumny kierownicy |
| F14 | 5A | Moduł sterujący silnika (ECM) |
| F15 | 7,5A | Moduł sterujący skrzyni biegów (TCM), czujnik poziomu oleju silnikowego, alternator, przełącznik temperatury skrzynki elektrycznej (530d) |
| F 16 | 5A | Moduł sterujący lamp |
| F17 | 10 A | Przekaźnik pompy paliwa, moduł sterujący ABS, zespół przełącznika wielofunkcyjnego |
| F18 | 5A | Tablica przyrządów |
| F19 | 5A | Przekaźnik zabezpieczający przed przepięciem 2 |
| F20 | 5A / 7,5A | Moduł sterujący klimatyzacji / ogrzewania, przekaźnik podgrzewanej szyby tylnej, moduł sterujący monitora ciśnienia w oponach |
| F21 | 5A | Przekaźnik zapalniczki samochodowej, przekaźnik regulacji siedzenia / przekaźnik regulacji kolumny kierowniczej, mechanizm otwierania drzwi garażowych, moduł sterujący wspomagania parkowania, lusterko wewnętrzne przeciw oślepianiu |
| F22 | 25A | Pompa paliwalay-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny z tyłu |
| F24 | 5A | Tablica przyrządów, moduł sterujący monitorowania ciśnienia w oponach, czujnik położenia kierownicy |
| F25 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny |
| F26 | – | – |
| F27 | 30A | Wielofunkcyjny moduł sterujący |
| F28 | 15A | Automatyczna skrzynia biegów (AT) |
| F29 | 30A | Moduł sterujący funkcji drzwi po stronie kierowcy |
| F30 | 25A | Moduł sterujący ABS |
| F31 | 10 A | Przekaźnik pompy paliwa, moduł sterujący ABS, przekaźnik pompy wtrysku powietrza wtórnego (AIR) (benzyna) |
| F32 | 25A | Zespół przełącznika wielofunkcyjnego |
| F33 | – | – |
| F34 | 10 A | Wielofunkcyjny zespół kierownicy / poduszki powietrznej, podgrzewana kierownica |
| F35 | 5A | Silnik dmuchawy skraplacza AC, tył |
| F36 | – | – |
| F37 | 5A | Moduł sterujący immobilizera |
| F38 | 5A | Wielofunkcyjny moduł sterujący, przekaźnik klaksonu, czujnik deszczu, przełącznik blokady zmiany biegów (AT), złącze łącza danych (DLC) |
| F39 | 7,5A | Lustrzane lampy łazienkowe, latarka wielokrotnego ładowania |
| F40 | 5A | Tablica przyrządów, moduł sterujący regulacji siedzenia, czujnik zderzenia poduszki powietrznej, wyłącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy) |
| F41 | 5A | Moduł sterujący lamp, przełącznik położenia pedału sprzęgła (CPP), przełącznik położenia pedału hamulca (BPP) |
| F42 | 5A | Moduł sterujący SRS |
| F43 | 5A | Przekaźnik zabezpieczenia przepięciowego 1 |
| F44 | 5A | Wielofunkcyjny zespół kierownicy / poduszki powietrznej, kierownica, cyfrowy wyświetlacz wielofunkcyjny przód / tył |
| F45 | 7,5A | Zespół przełącznika wielofunkcyjnego |

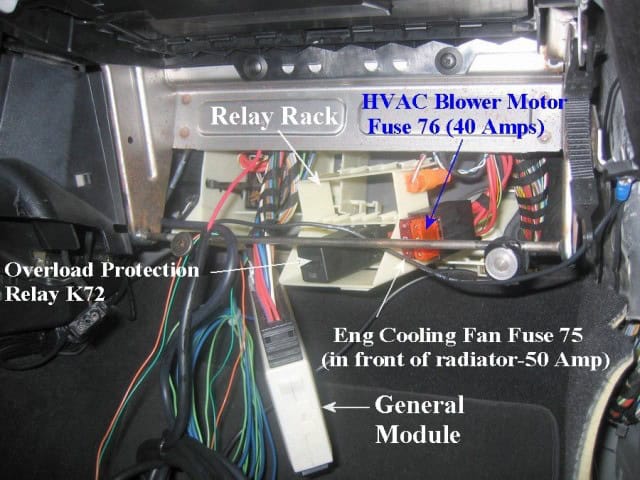

Blok przekaźników w schowku
Znajduje się za skrzynką bezpieczników.
| № | składnik |
|---|---|
| 1 | Przekaźnik 2 silnika dmuchawy skraplacza AC (do 03/98) |
| 2) | Przekaźnik pompy spryskiwaczy reflektorów |
| 3) | – |
| 4 | Przekaźnik silnika rozrusznika |
| 5 | Przekaźnik regulacji siedzenia / przekaźnik regulacji kolumny kierownicy |
| 6 | Przekaźnik dmuchawy nagrzewnicy |
| F75 | (50A) Silnik dmuchawy skraplacza AC / silnik dmuchawy płynu chłodzącego silnik |
| F76 | (40A) Moduł sterujący dmuchawy AC / nagrzewnicy |

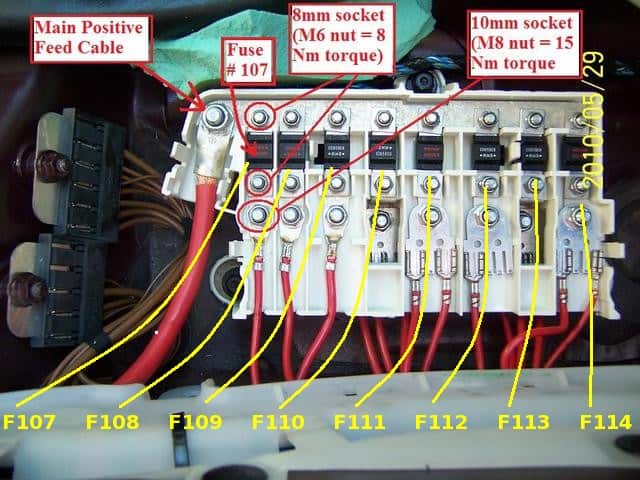

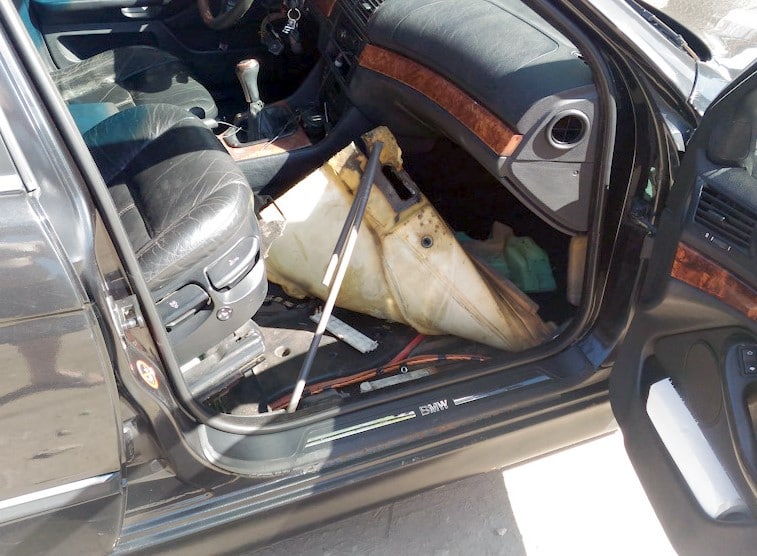

Zablokuj w przestrzeni na nogi
Znajduje się na podłodze pod podszewką, po prawej stronie samochodu.
| № | ZA | Składnik |
|---|---|---|
| F107 | 50 A. | Przekaźnik pompy wtryskowej powietrza wtórnego (AIR) |
| F108 | 50 A. | Moduł sterujący ABS |
| F109 | 80A | Przekaźnik kontroli silnika (EC), skrzynka bezpieczników-komora silnika (F4 i F5) |
| F110 | 80A | Skrzynka bezpieczników – panel 1 (F1-F12 i F22-F25) |
| F111 | 50 A. | Stacyjka |
| F112 | 80A | Moduł sterujący lamp |
| F113 | 80A | Przekaźnik regulacji fotela / przekaźnik regulacji kolumny kierowniczej, skrzynka bezpieczników-konsola 1 (F27-F30), skrzynka bezpieczników-konsola 2 (F76), moduł sterujący lamp, skrzynka bezpieczników-konsola 1 (F13) -z podparciem lędźwiowym |
| F114 | 50 A. | Włącznik zapłonu, złącze łącza danych (DLC) |

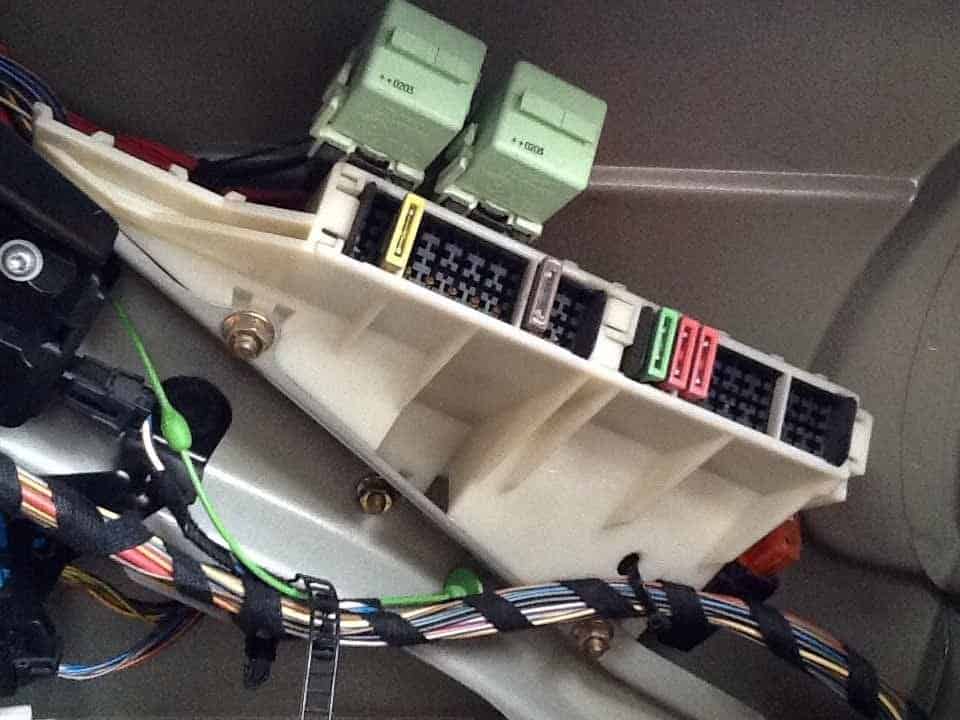

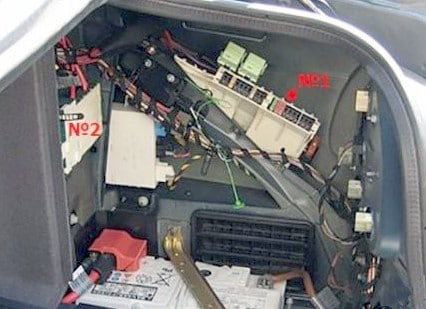

Skrzynki bezpieczników w bagażniku
Znajdują się po prawej stronie, za osłoną.

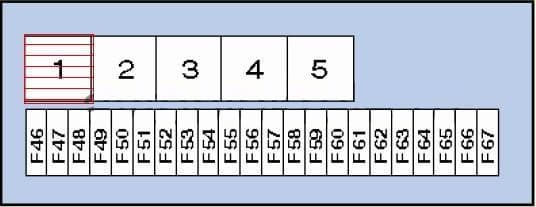

Schemat skrzynki bezpieczników (skrzynka 1)
| № | ZA | Składnik |
|---|---|---|
| 1 | Przekaźnik zabezpieczenia przepięciowego 1 | |
| 2) | Przekaźnik pompy paliwa | |
| 3) | Przekaźnik podgrzewanej szyby tylnej | |
| 4 | Przekaźnik zabezpieczający przed przepięciem 2 | |
| 5 | Przekaźnik klapki wlewu paliwa | |
| F46 | – | – |
| F47 | 15A / 20A | Ogrzewacz pomocniczy |
| F48 | 5A | Nieoślepiające lusterko wewnętrzne, system alarmowy w module kontroli ruchu samochodu, czujnik gradientu systemu alarmowego, klakson systemu alarmowego |
| F49 | 30A | Przekaźnik sprężarki zawieszenia |
| F50 | 7,5A | Moduł sterujący zawieszenia (z zawieszeniem pneumatycznym) |
| F51 | 30A | Zapalniczka – tył |
| F52 | 30A | Przekaźnik zapalniczki, zapalniczka z przodu |
| F53 | 5A | Wzmacniacz sygnału antenowego, stebnowanie pokrywy bagażnika / klapy tylnej |
| F54 | 15A | Przekaźnik pompy paliwa |
| F55 | 20A | Przekaźnik mycia / czyszczenia tylnej szyby |
| F56 | 30A | Urządzenie audio, moduł sterujący systemu nawigacji, wzmacniacz wyjściowy urządzenia audio, zmieniarka CD urządzenia audio, monitor samochodowy |
| F57 | 10 A | Telefon |
| F58 | 10 A | Przekaźnik zabezpieczenia przepięciowego 1 |
| F59 | 20A | Gniazdo przyczepy |
| F60 | 15A | Moduł sterujący zawieszenia, zespół przełącznika wielofunkcyjnego |
| F61 | 25A | Przełącznik ogrzewania tylnych siedzeń, lewy, przełącznik ogrzewania tylnych siedzeń, prawy |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40 A. | Przekaźnik podgrzewanej szyby tylnej |
| F67 | – | – |
Przypisanie bezpieczników i przekaźnika (pole 1, typ 2)
| № | ZA | Składnik |
|---|---|---|
| 1 | Przekaźnik obwodów głównych zapłonu | |
| 2) | Przekaźnik pompy paliwa | |
| 3) | Przekaźnik podgrzewanej szyby tylnej | |
| 4 | Przekaźnik obwodów pomocniczych zapłonu | |
| 5 | Niezależny przekaźnik nagrzewnicy | |
| F46 | 15A | niezależna nagrzewnica / wentylacja |
| F47 | 15A | niezależny grzejnik |
| F48 | 5A | System alarmowy |
| F49 | 30A | Zawieszenie pneumatyczne |
| F50 | 7,5A | Zawieszenie pneumatyczne |
| F51 | – | – |
| F52 | 30A | Zapalniczka |
| F53 | 7,5A | System centralnego zamka |
| F54 | 15A | Pompa paliwowa |
| F55 | – | – |
| F56 | 30A | System audio, system nawigacji, monitor pokładowy |
| F57 | 10 A | Telefon komórkowy |
| F58 | 10 A | Urządzenie audio, monitor pokładowy, system nawigacji, telefon |
| F59 | – | – |
| F60 | 15A | Kontrola regulacji zawieszenia |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40 A. | Ogrzewana tylna szyba |
| F67 | – | – |
| F6S | – | – |
| F69 | – | – |
| F70 | – | – |
| F71 | – | – |
| F72 | – | – |
| F73 | – | – |
| F74 | – | – |

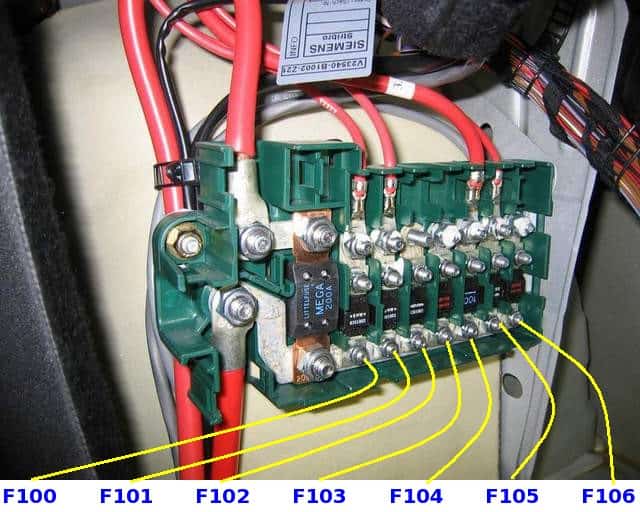

Schemat skrzynki bezpieczników (ramka 2)
| № | ZA | Składnik |
|---|---|---|
| F100 | 200 A. | Skrzynka bezpieczników-footwall (F107-F114) |
| F101 | 80A | Skrzynka bezpieczników – obszar obciążenia 1 (F46-F50, F66) |
| F102 | 80A | Obszar obciążenia skrzynki bezpieczników 1 (F51-F55) |
| F103 | 50 A. | Moduł sterujący przyczepy |
| F104 | 50 A. | Przekaźnik zabezpieczający przed przepięciem 2 |
| F105 | 100 A. | Skrzynka bezpieczników-konsola 2 (F75), dodatkowa nagrzewnica |
| F106 | 80A | Strefa obciążenia skrzynki bezpieczników 1 (F56-F59) |
