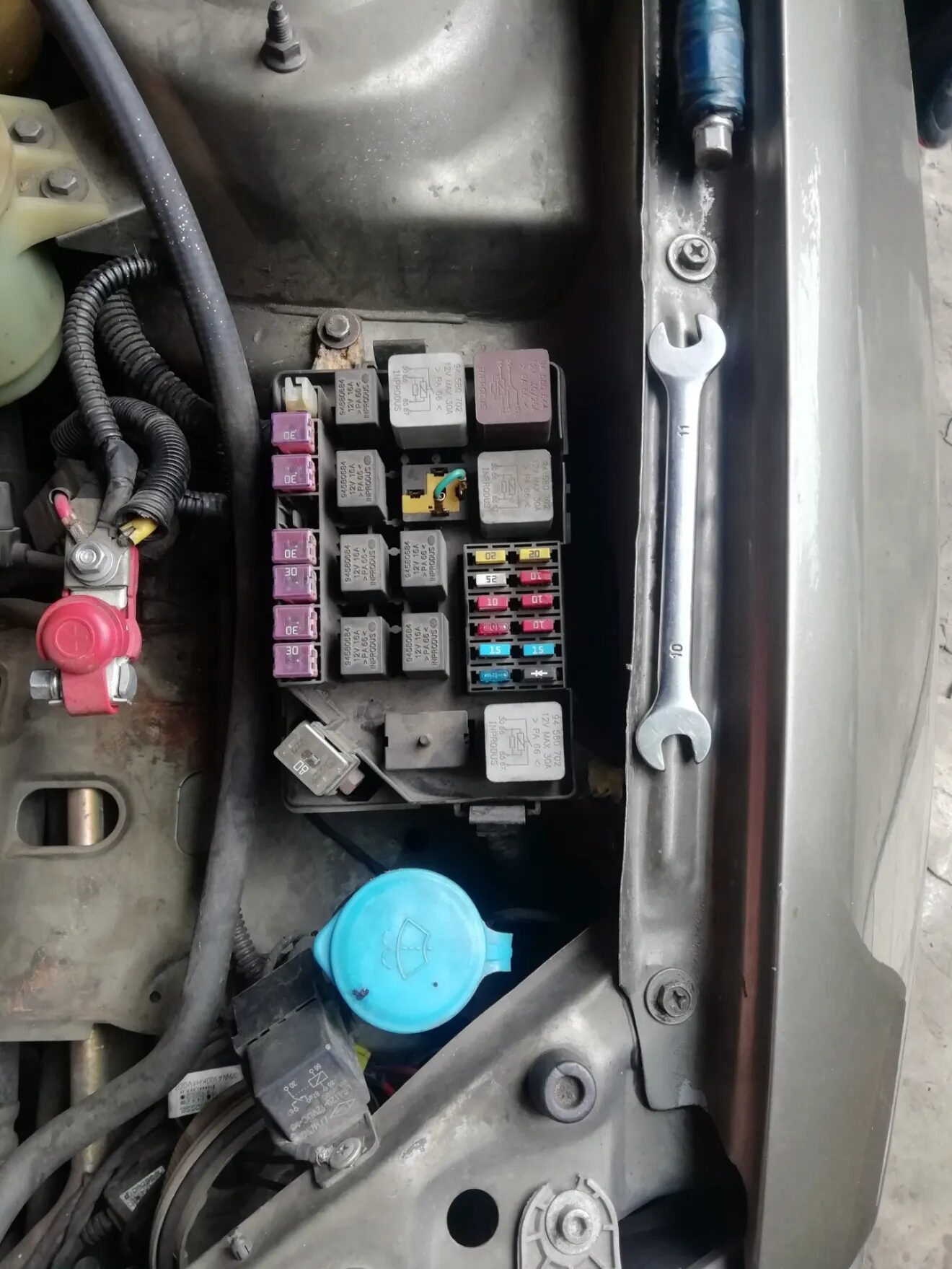

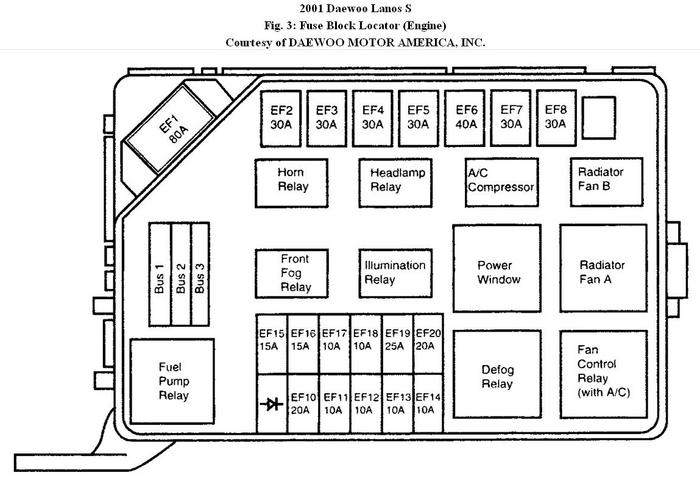

Komora silnika
Nr | Oznaczenie | A | Zastosowanie |
---|---|---|---|
A | przekaźnik pompy paliwa | ||
B | przekaźnik świateł przeciwmgłowych | ||
C | przekaźnik sygnału dźwiękowego | ||
D | przekaźnik oświetlenia | ||
E | przekaźnik oświetlenia | ||
F | przekaźnik szyby ogrzewanej | ||
G | przekaźnik elektrycznego sterowania szyb drzwi boicznych | ||
H | przekaźnik sprzegła elektromagnetycznego sprzęgła układu klimatyzacji | ||
I | przekaźnik główny wentylatorów I i II chłodnicy | ||
J | przekaźnik wentylatora I chłodnicy | ||
K | przekaźnik wentylatora II chłodnicy | ||
F1 (Ef1) | Main | 80 | Bezpiecnzik główny |
F2 (Ef2) | IGN A | 30 | Zasilanie włacznika zapłonu (IGN1) |
F3 (Ef3) | IGN B | 30 | Zasilanie włacznika zapłonu (IGN2) |
F4 (Ef4) | RAID FAN | 30 | Wentylator chłodnicy |
F5 (Ef5) | P/WIN | 30 | Elektryczne podnoszenie szyby |
F6 (Ef6) | ABS | 40 | Moduł ABS |
F7 (Ef7) | DEFOG | 30 | Ogrzewanie tylnej szyby |
F8 (Ef8) | BLR 4TH | 30 | Silnik dmuchawy (wysokie obroty) |
F10 (Ef10) | HEAD-HI | 20 | Swiatła drogowe |
F11 (Ef11) | HEAD-(LH) | 10 | Świtała mijania (lewe) |
F12 (Ef12) | HEAD-(RH) | 10 | Świtała mijania (prawe) |
F13 (Ef13) | ILLU-(LH) | 10 | Światła pozycyjne (lewe) |
F14 (Ef14) | ILLU-(RH) | 10 | Światła pozycyjne (prawe) |
F15 (Ef15) | FRT-FOG | 10 | Światła przeciwmgłowe |
F16 (Ef16) | FUEL | 15 | Pompa paliwa |
F17 (Ef17) | HORN | 10 | Sygnał dźwiękowy |
F18 (Ef18) | COMP | 10 | Sprzęgło magnetyczne sprężarki układ klimatyzacji |
F19 (Ef19) | Hi BEAM | 25 | Przekaźnik świateł |
F20 (Ef20) | ILLU | 20 | Oświetlenie wnętrza |

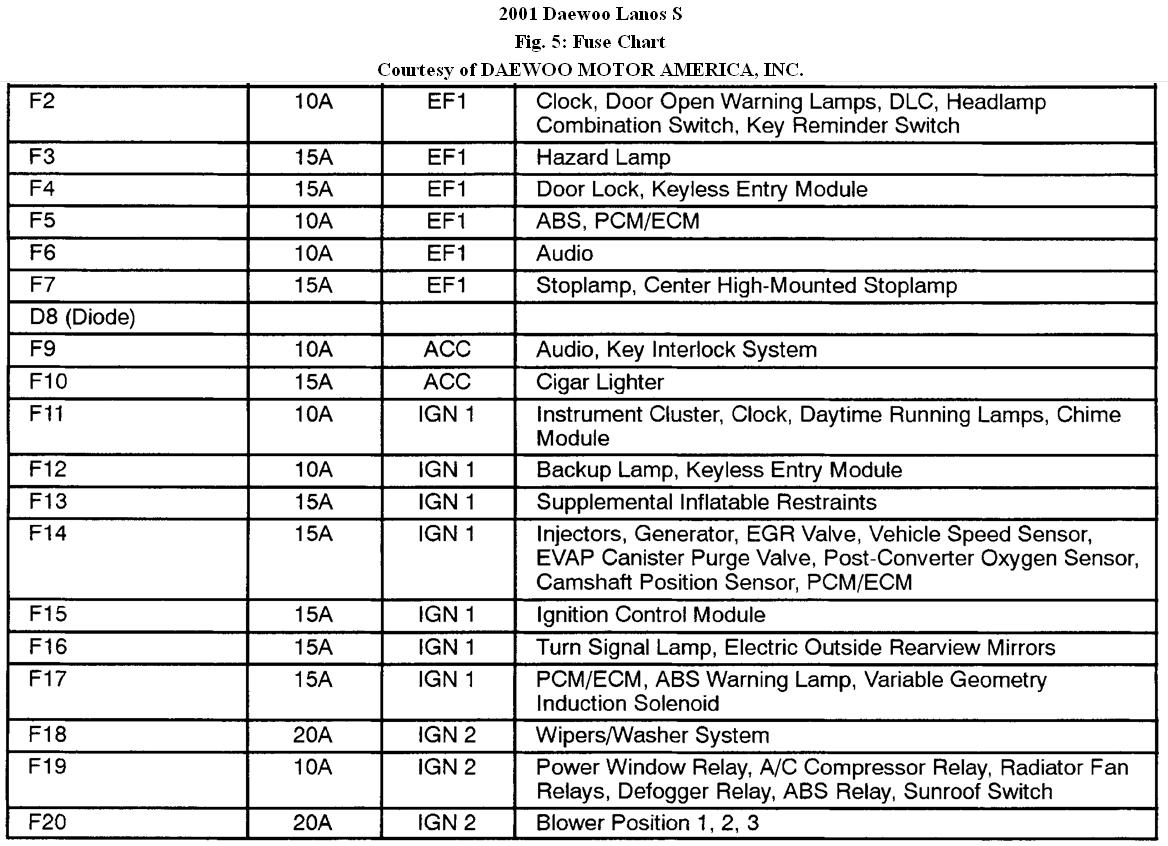

Skrzynka bezpieczników w kabinie pasażerskiej
Nr | A | Zastosowanie |
F1 | 10 | Oświetlenie wnętrza i bagaznika, antena, tylna lampa przeciwmgłowa |
F2 | 10 | Zegar, sygnalizator dźwiękowy, lampa sygnalizacyjna otwartycvh drzwi, immobilizer |
F3 | 15 | Światła awaryjne |
F4 | 15 | Zamek centralny |
F5 | 10 | ECM, TCM, EBCM |
F6 | 10 | Radio |
F7 | 15 | Światła hamowania |
F9 | 10 | Radio |
F10 | 15 | Zabalniczka |
F11 | 10 | Oświetlenie zestawu wskaźników, zegar cyfrowy, lampka sygnalizacji zapięcia pasów bezpieczeństwa, ogrzewanie tylnej szyby, immobilizer, oświetlenie schowka podręcznego |
F12 | 10 | Światła cofania |
F13 | 15 | Moduł sterowania poduszki powietrznej |
F14 | 15 | Alternator, wtryskiwacze, czujnik prędkości samochodu, zawór pochłaniacza par paliwa |
F15 | 15 | Cemka zapłonowa |
F16 | 15 | Kierunkowskazy, lusterkow wsteczne |
F17 | 15 | ECM, TCM, zawór VGIS, pompa paliwa, kontrola ABS |
F18 | 20 | Wycieraczka szyb, sprtyskiwacz |
F19 | 10 | Moduł ABS, przekaźnik ABS, przekaźnik ogrzewania tylnej szyby, przekaźnik sprzężarki klimatyzacji, przekaźnik sterowania szyb drzwi bocznych, przekaźnik wentylatora chłodnicy |
F20 | 20 | Silnik dmuchawy |
