Daewoo Leganza V100 (1999-2002) ma dwie główne skrzynki bezpieczników: pod maską i w dolnej części deski rozdzielczej. W tej generacji oznaczenia EF odnoszą się do skrzynki silnikowej, a F do bezpieczników kabiny. Poniższe tabele obejmują wszystkie 44 pozycje opisane w zestawieniu dla lat 1999-2002.
Lokalizacja skrzynek bezpieczników
Pod maską: skrzynka znajduje się w pobliżu akumulatora, pod plastikową pokrywą. Zawiera między innymi zasilanie ABS, rozrusznika, reflektorów, wentylatorów, pompy paliwa i obwodów kabinowych. Niektóre pozycje, takie jak EF4, mają amperaż znacznie wyższy od wkładek używanych w kabinie.
W kabinie: panel znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za zdejmowaną osłoną. Umieszczono w nim zabezpieczenia zapalniczki, radia, wycieraczek, kierunkowskazów, szyberdachu oraz systemu poduszek powietrznych.
Układu Leganzy nie należy mylić ze schematami Daewoo Lanosa, który wykorzystuje inne oznaczenia i podział obwodów.

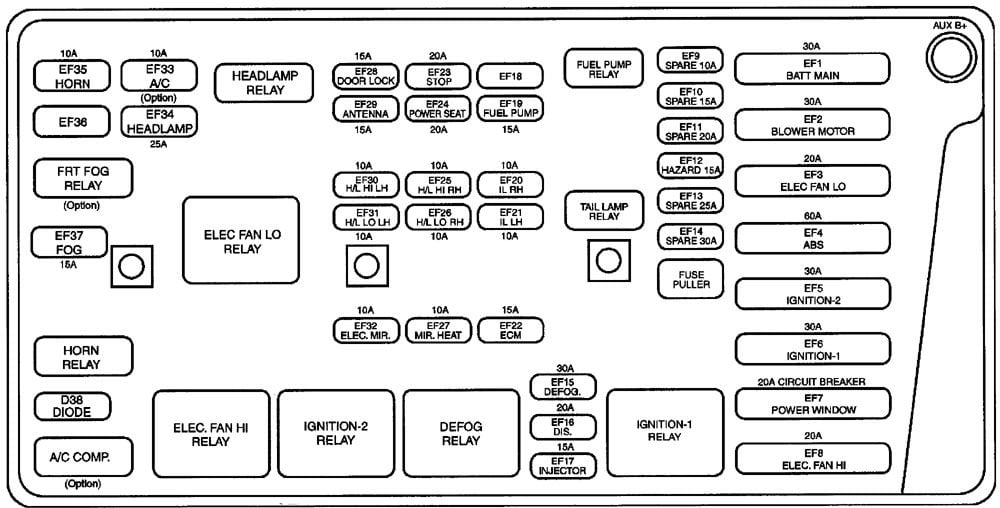

Bezpieczniki EF w komorze silnika
Numeracja w schemacie EF nie jest ciągła, dlatego brak pewnych numerów między opisanymi pozycjami nie oznacza automatycznie przepalonej wkładki. Światła mijania i drogowe mają osobne bezpieczniki dla lewej i prawej strony.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| EF1 | 30 A | Zasilanie bezpieczników kabiny F1, F2 i F4 |
| EF2 | 30 A | Przekaźnik dmuchawy, silnik nawiewu i sterownik automatycznej klimatyzacji ATC |
| EF3 | 20 A | Przekaźnik niskiego biegu wentylatora chłodnicy, wentylator dodatkowy i sterowanie chłodzeniem |
| EF4 | 60 A | Przekaźnik i elektroniczny sterownik układu ABS |
| EF5 | 30 A | Obwód zapłonu IGN2 i rozrusznik |
| EF6 | 30 A | Obwód zapłonu IGN1, zasilanie akcesoriów oraz bezpieczniki F17 i F18 |
| EF7 | 20 A | Przekaźnik IGN2, EF32, dostęp bezkluczykowy, szyberdach i główny przełącznik elektrycznych szyb |
| EF8 | 20 A | Przekaźnik wysokiego biegu i sterowanie głównym wentylatorem chłodnicy |
| EF12 | 15 A | Włącznik świateł awaryjnych |
| EF15 | 30 A | Ogrzewanie tylnej szyby, przekaźnik ogrzewania i EF27 |
| EF16 | 20 A | Alternator, cewka zapłonowa, elektrozawór układu EVAP i sterownik silnika |
| EF17 | 15 A | Wtryskiwacze paliwa oraz obwody sterowania silnikiem |
| EF19 | 15 A | Pompa paliwa i złącze diagnostyczne DLC |
| EF20 | 10 A | Prawe światło pozycyjne i tylne, regulator podświetlenia i sygnał ostrzegawczy |
| EF21 | 10 A | Lewe światło pozycyjne i tylne oraz oświetlenie tablicy rejestracyjnej |
| EF22 | 15 A | Sterownik silnika ECM |
| EF23 | 20 A | Włącznik i światła STOP, sterownik ABS, tempomat oraz blokada wybieraka automatu |
| EF24 | 20 A | Elektryczna regulacja fotela (jeżeli występuje) |
| EF25 | 10 A | Prawe światło drogowe, zasilanie przez EF34 |
| EF26 | 10 A | Prawe światło mijania, zasilanie przez EF34 |
| EF27 | 10 A | Podgrzewanie lusterek zewnętrznych, zasilanie przez EF15 |
| EF28 | 15 A | Automatyczny centralny zamek |
| EF29 | 15 A | Antena elektryczna, podświetlenie stacyjki, oświetlenie kabiny i bagażnika, dostęp bezkluczykowy |
| EF30 | 10 A | Lewe światło drogowe, zasilanie przez EF34 |
| EF31 | 10 A | Lewe światło mijania, zasilanie przez EF34 |
| EF32 | 10 A | Sterowanie lusterkami, lampki do czytania, szyberdach i dostęp bezkluczykowy |
| EF33 | 10 A | Przekaźnik, sprężarka klimatyzacji A/C i dioda układu |
| EF34 | 25 A | Zasilanie i przekaźnik reflektorów, bezpieczniki EF25, EF26, EF30, EF31, przełącznik świateł i syrena alarmu |
| EF35 | 10 A | Klakson |
| EF37 | 15 A | Przekaźnik i oba przednie światła przeciwmgielne |
W nowszej Daewoo Evandzie V200 zmieniono układ elektryczny i numerację skrzynek. Jej tabela nie jest zamiennikiem dla Leganzy V100.

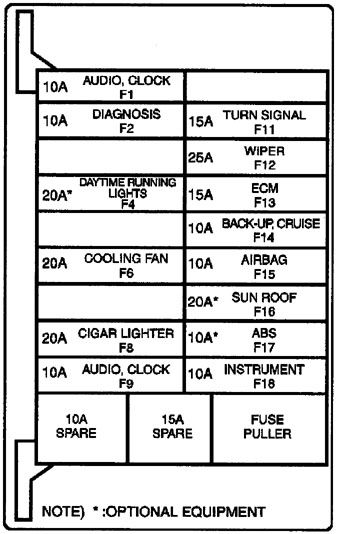

Bezpieczniki F w kabinie
Panel kabinowy ma oznaczenia F1-F18, ale w przedstawionym wykazie opisano 14 pozycji. F8 chroni zapalniczkę i schowek pasażera, a F12 obsługuje wycieraczki i spryskiwacze. Odpowiedni numer należy porównać z własną pokrywą.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 10 A | Radio, zegar, sygnał pozostawionego kluczyka, oświetlenie popielniczki, wyłącznik drzwi i sterownik ATC |
| F2 | 10 A | Złącze diagnostyczne DLC |
| F4 | 20 A | Światła do jazdy dziennej (jeżeli występują) |
| F6 | 20 A | Przekaźnik zapłonu IGN2, wentylatory chłodnicy, klimatyzacja, dmuchawa i sterownik ATC |
| F8 | 20 A | Zapalniczka, lampka schowka pasażera, włącznik schowka i blokada kluczyka |
| F9 | 10 A | Radio i zegar |
| F11 | 15 A | Kierunkowskazy, światła awaryjne i światła dzienne |
| F12 | 25 A | Przednie wycieraczki i spryskiwacze |
| F13 | 15 A | Sterownik silnika, przekaźnik zapłonu IGN1, czujnik prędkości, pompa paliwa i czujnik wałka rozrządu |
| F14 | 10 A | Światła cofania, ogrzewanie szyby, sterownik ATC, czujnik pasa i tempomat |
| F15 | 10 A | Układ poduszek powietrznych SRS |
| F16 | 20 A | Silnik i sterownik szyberdachu (jeżeli występuje) |
| F17 | 10 A | Sterownik hamulców i ABS |
| F18 | 10 A | Zestaw wskaźników, sygnały ostrzegawcze, czujnik prędkości, ECM, blokada wybieraka automatu i sterownik hamulców |
Dla porównania Daewoo Matiz korzysta z innego panelu bezpieczników kabinowych.
FAQ – Daewoo Leganza
Gdzie jest bezpiecznik zapalniczki w Daewoo Leganza?
To F8 (20 A) w kabinie. Ten sam bezpiecznik zasila lampkę schowka pasażera i blokadę kluczyka.
Które pozycje odpowiadają za radio i zegar?
W panelu kabinowym są to F1 (10 A) i F9 (10 A). F1 zasila także część oświetlenia i układów ostrzegawczych.
Gdzie szukać bezpiecznika przednich wycieraczek?
W skrzynce kabinowej odpowiada za nie F12 (25 A). Obejmuje też spryskiwacze przedniej szyby.
Jak zabezpieczono ogrzewanie tylnej szyby oraz ABS?
Ogrzewanie tylnej szyby jest zasilane przez EF15 (30 A) pod maską. Układ ABS korzysta m.in. z EF4 (60 A) i kabinowego F17 (10 A).
Jakie bezpieczniki odpowiadają za światła mijania i drogowe?
W komorze silnika prawy reflektor ma EF25 i EF26, a lewy EF30 i EF31, wszystkie po 10 A. Ich obwód główny zabezpiecza EF34 (25 A).
