Daewoo Evanda V200 (2002-2004) – bezpieczniki, schematy i przekaźniki

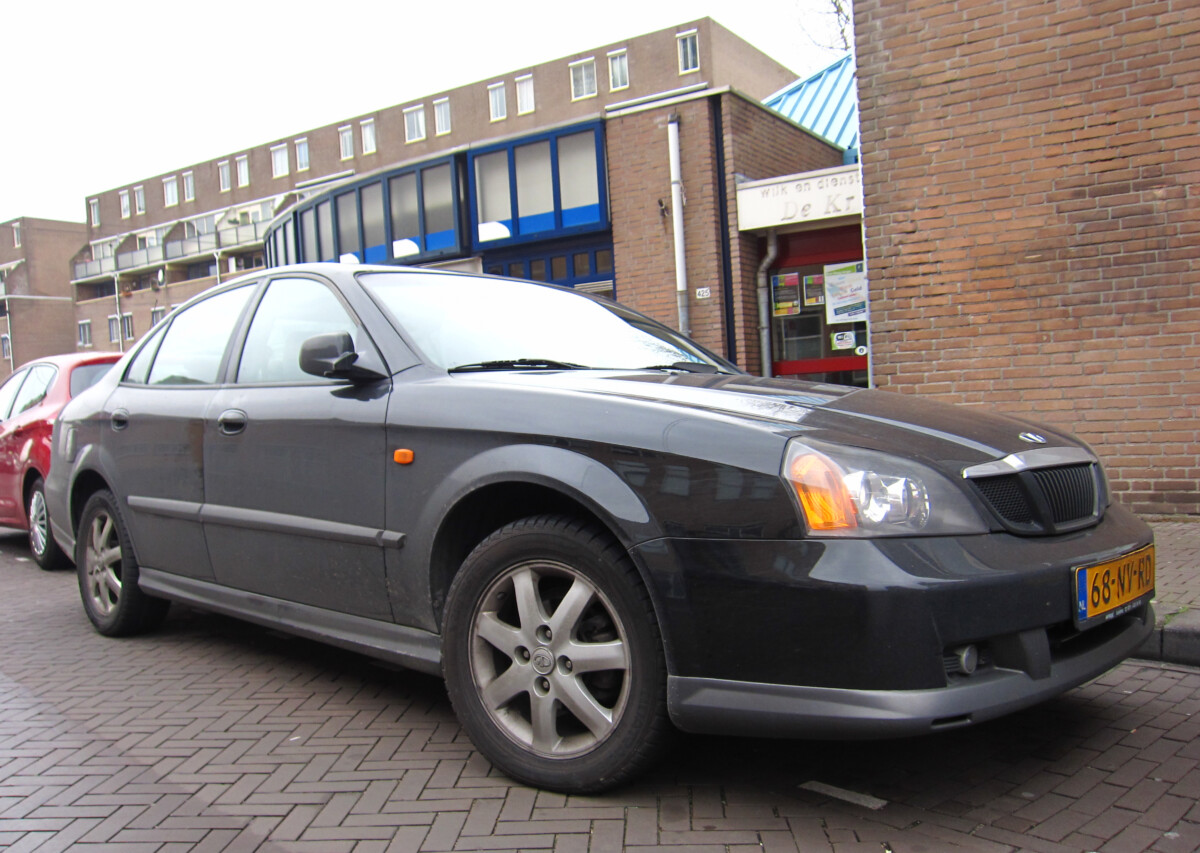

Daewoo Evanda V200 oferowana w Europie w latach 2002-2004 ma główną skrzynkę bezpieczników i przekaźników w komorze silnika, skrzynkę w desce rozdzielczej oraz dodatkowy blok bezpieczników ISU. Konstrukcja V200 była później kontynuowana na rynku europejskim pod marką Chevrolet, dlatego samochody z lat 2005-2006 są opisane osobno jako Chevrolet Evanda.

Fabryczna dokumentacja instalacji elektrycznej V200 podaje pełną numerację skrzynki pod maską, panelu kabinowego i dodatkowego bloku ISU. W poniższych tabelach zachowano również pozycje niewykorzystane i zapasowe.

Jeśli szukasz schematów innych modeli Daewoo, na stronie znajdziesz także Daewoo Lanos oraz Daewoo Matiz.

Spis treści

• Lokalizacja skrzynek bezpieczników
• Najczęściej szukane bezpieczniki
• Skrzynka w komorze silnika
• Przekaźniki
• Skrzynka w desce rozdzielczej
• Dodatkowy blok bezpieczników ISU
• Daewoo Evanda i Chevrolet Evanda
• FAQ

Gdzie są bezpieczniki w Daewoo Evanda?

Główna skrzynka bezpieczników i przekaźników znajduje się w komorze silnika. Zawiera zabezpieczenia z oznaczeniami EF oraz przekaźniki między innymi pompy paliwa, reflektorów, klaksonu, klimatyzacji, szyb elektrycznych i wentylatorów chłodnicy.

Drugi panel znajduje się w desce rozdzielczej po stronie kierowcy. Zawiera bezpieczniki F1-F22. Dodatkowo w instalacji występuje sześciopozycyjny blok ISU A-F odpowiadający między innymi za centralny zamek, wycieraczki, elektryczne szyby i ogrzewanie szyby.

Najczęściej szukane bezpieczniki Daewoo Evanda

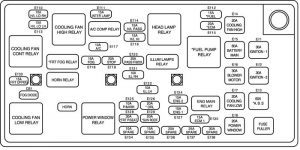

Skrzynka bezpieczników w komorze silnika

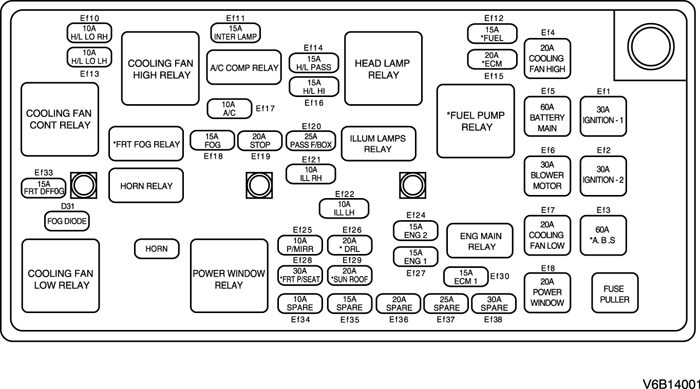

Fabryczny szkic pokazuje bezpieczniki EF oraz położenie głównych przekaźników. Numeracja nie przebiega kolejno od lewej do prawej, dlatego przy identyfikacji bezpiecznika najlepiej korzystać z rysunku.

W fabrycznym zestawieniu nie występuje bezpiecznik EF9. Nie należy uzupełniać brakującego numeru funkcją na podstawie samego układu skrzynki.

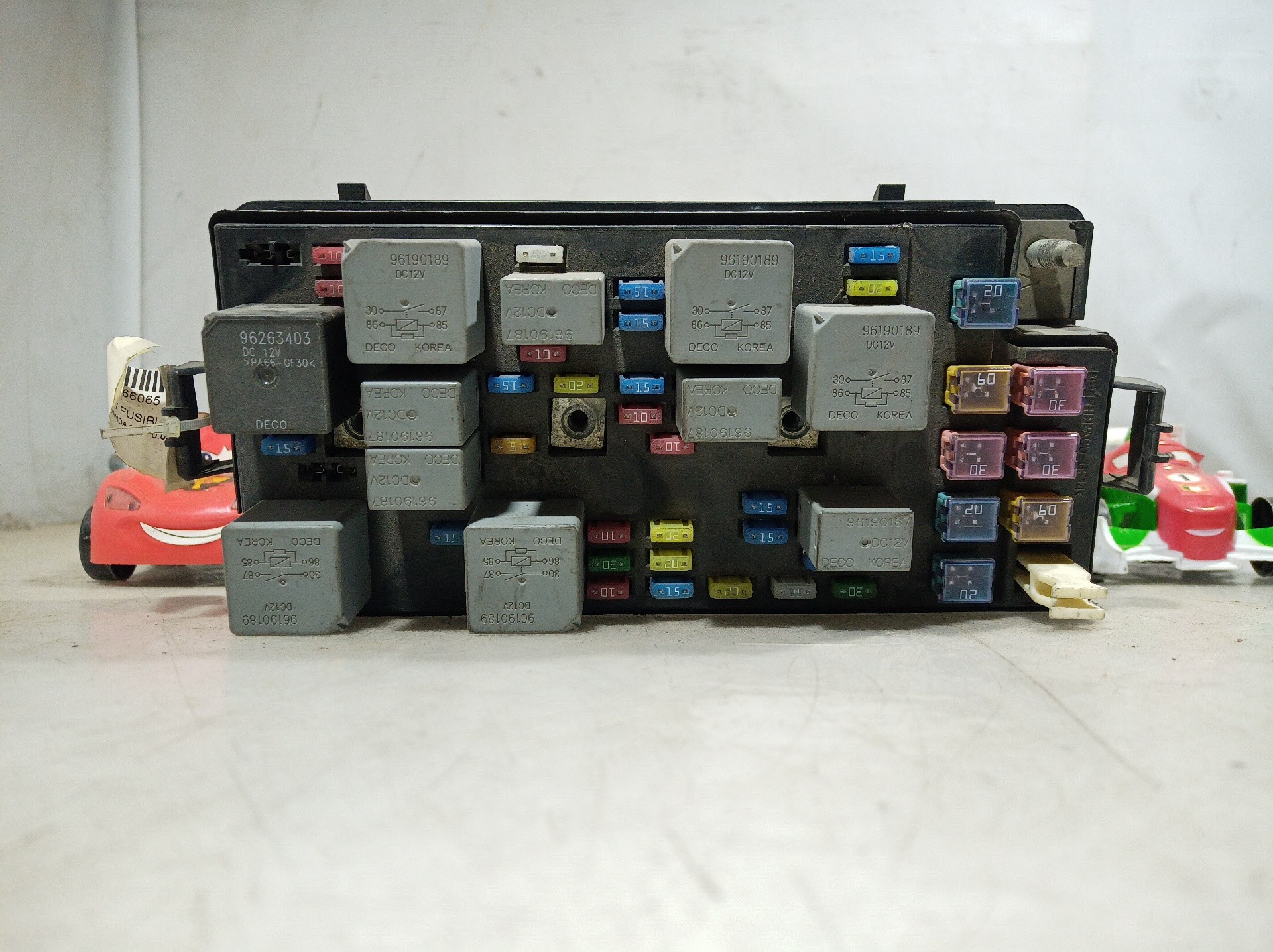

Zdjęcie rzeczywistej skrzynki pod maską

Poniższa fotografia pokazuje rzeczywisty moduł bezpieczników i przekaźników stosowany w samochodach rodziny V200. Układ wykonania może różnić się detalami zależnie od wersji wyposażenia.

Przekaźniki Daewoo Evanda

W skrzynce komory silnika producent wyszczególnia następujące przekaźniki:

Za przestrzenią na nogi kierowcy występują również przekaźniki dmuchawy, położenia P/N, układu oświetlenia i sygnału świetlnego oraz tylnego światła przeciwmgielnego.

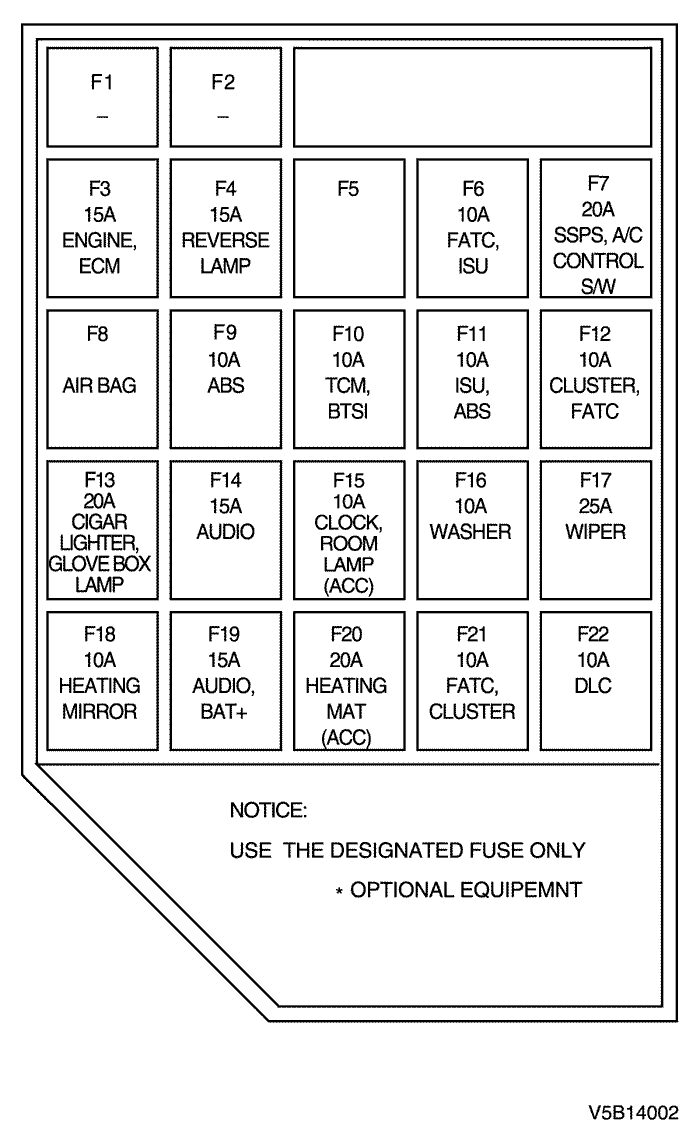

Skrzynka bezpieczników w desce rozdzielczej

Panel kabinowy zawiera pozycje F1-F22. Fabryczny szkic jest szczególnie przydatny, ponieważ pokazuje jednocześnie numer i wartość każdego bezpiecznika.

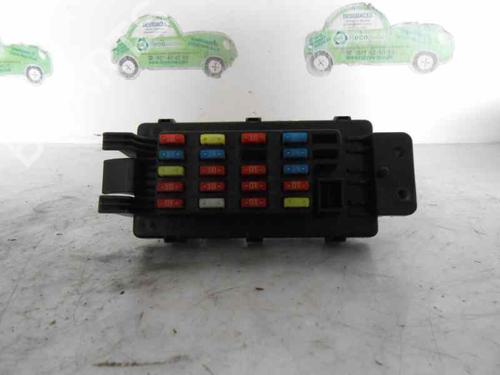

Zdjęcie rzeczywistej skrzynki kabinowej

Tak wygląda jeden z paneli bezpieczników stosowanych w Daewoo Evanda V200. Zdjęcie jest dodatkiem do schematu – przy ustalaniu numeru bezpiecznika należy kierować się przede wszystkim rysunkiem technicznym.

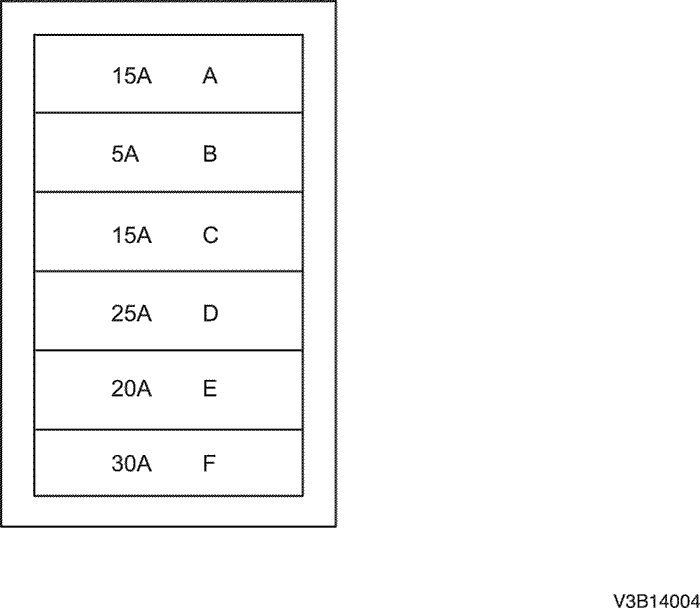

Dodatkowy blok bezpieczników ISU

Evanda ma również osobny blok sześciu bezpieczników oznaczonych literami A-F. Obsługuje on kilka obwodów o większym poborze prądu oraz funkcje sterowane przez moduł ISU.

Daewoo Evanda a Chevrolet Evanda

Europejski Daewoo Evanda V200 był oferowany przed przejściem marki Daewoo pod oznaczenie Chevrolet. Od 2005 roku ten sam model był sprzedawany na wielu rynkach europejskich jako Chevrolet Evanda.

Podstawowa konstrukcja elektryczna V200 pozostała wspólna, jednak przy samochodach z logo Chevrolet należy korzystać z wpisu Chevrolet Evanda, ponieważ wyposażenie i szczegóły instalacji mogą zależeć od roku oraz rynku.

Z tego powodu oba wpisy warto zachować jako osobne artykuły zamiast wykonywać pomiędzy nimi przekierowanie 301.

FAQ – Daewoo Evanda bezpieczniki

Gdzie jest bezpiecznik zapalniczki w Daewoo Evanda?

Zapalniczka jest zabezpieczona bezpiecznikiem F13 20 A w skrzynce deski rozdzielczej. Ten sam obwód zasila również oświetlenie schowka.

Który bezpiecznik odpowiada za radio?

System audio korzysta z F14 15 A oraz F19 15 A. F19 odpowiada za stałe zasilanie z akumulatora.

Gdzie jest bezpiecznik pompy paliwa?

Pompa paliwa jest zabezpieczona bezpiecznikiem EF12 15 A w skrzynce komory silnika. Układ wykorzystuje również osobny przekaźnik pompy paliwa.

Który bezpiecznik odpowiada za wycieraczki?

Główny bezpiecznik wycieraczek to F17 25 A w panelu deski rozdzielczej. W dodatkowym bloku ISU znajduje się również pozycja D 25 A odpowiedzialna za przednią wycieraczkę.

Gdzie jest bezpiecznik spryskiwacza?

Spryskiwacz jest zabezpieczony przez F16 10 A w skrzynce kabinowej.

Gdzie jest bezpiecznik centralnego zamka?

Centralny zamek jest zabezpieczony przez bezpiecznik C 15 A w dodatkowym bloku ISU.

Który bezpiecznik odpowiada za światła mijania?

Prawe światło mijania zabezpiecza EF10 10 A, a lewe EF13 10 A. Oba znajdują się w skrzynce komory silnika.

Czy Daewoo Evanda i Chevrolet Evanda mają taki sam schemat?

Oba samochody bazują na tej samej konstrukcji V200 i podstawowa architektura skrzynek jest wspólna. Przy późniejszych samochodach Chevrolet trzeba jednak uwzględnić rok produkcji, rynek oraz wyposażenie.
