Daewoo Tico KLY3 (1991-2001) – bezpieczniki i schemat skrzynki
Ten schemat dotyczy modelu Daewoo Tico KLY3 produkowanego w latach 1991-2001. Samochód był oferowany z trzycylindrowym silnikiem 0.8, gaźnikiem lub układem wtryskowym oraz różnymi poziomami wyposażenia.
W trakcie produkcji zmieniono instalację elektryczną oraz obsadzenie skrzynki bezpieczników. W najstarszych samochodach stosowano oddzielny bezpiecznik główny 50 A w komorze silnika. Od stycznia 1994 roku zmodyfikowano wiązki i panel bezpieczników, a osobny bezpiecznik główny został usunięty.
Najłatwiej rozpoznać wariant po obsadzeniu pozycji 5 i 7:
- starszy wariant – pozycje 5 i 7 są puste,
- nowszy wariant – pozycja 5 odpowiada za światła przeciwmgielne, a pozycja 7 za szyby elektryczne.
Jeżeli szukasz schematu do następcy Tico, zobacz bezpieczniki Daewoo Matiz. Dostępne są również schematy Daewoo Lanos, Daewoo Nexia oraz Daewoo Evanda.
Najczęściej sprawdzane obwody
| Problem | Bezpiecznik | Uwagi |
|---|---|---|
| Nie działają reflektory po prawej stronie | 1 – 15 A | Prawe światło mijania i drogowe |
| Nie działają reflektory po lewej stronie | 2 – 15 A | Lewe światło mijania i drogowe oraz kontrolka świateł drogowych |
| Nie działa klakson lub światła awaryjne | 4 – 15 A | Oba obwody korzystają ze wspólnego bezpiecznika |
| Nie włącza się wentylator chłodnicy | 6 – 20 A | W nowszej wersji przypisanie zależy także od rodzaju skrzyni biegów |
| Nie działają wycieraczki | 9 – 15 A | W nowszym wariancie może zasilać także spryskiwacz |
| Nie działa dmuchawa nawiewu | 11 – 15 A | Bezpiecznik silnika wentylatora ogrzewania |
| Nie działa ogrzewanie tylnej szyby | 12 – 15 A | W nowszej wersji zasila ogrzewanie szyby i sygnalizator |
| Nie działa radio lub zegar | 3 i 13 – 15 A | Sprawdź oba bezpieczniki |
| Nie działają szyby elektryczne | 7 – 30 A | Tylko nowszy wariant instalacji |
| Nie działają światła przeciwmgielne | 5 – 15 A | Tylko nowszy wariant instalacji |
Gdzie znajduje się skrzynka bezpieczników?
Skrzynka bezpieczników znajduje się w kabinie po stronie kierowcy, pod deską rozdzielczą. Panel ma 14 numerowanych miejsc ułożonych w dwóch rzędach.
W samochodach ze starszą instalacją dodatkowy bezpiecznik główny 50 A znajduje się po lewej stronie komory silnika. Nie jest to rozbudowana skrzynka bezpieczników, lecz pojedynczy element z wkładką topikową zabezpieczający główne obwody instalacji.
Od stycznia 1994 roku zmieniono instalację i zrezygnowano z oddzielnego bezpiecznika głównego w tej postaci.

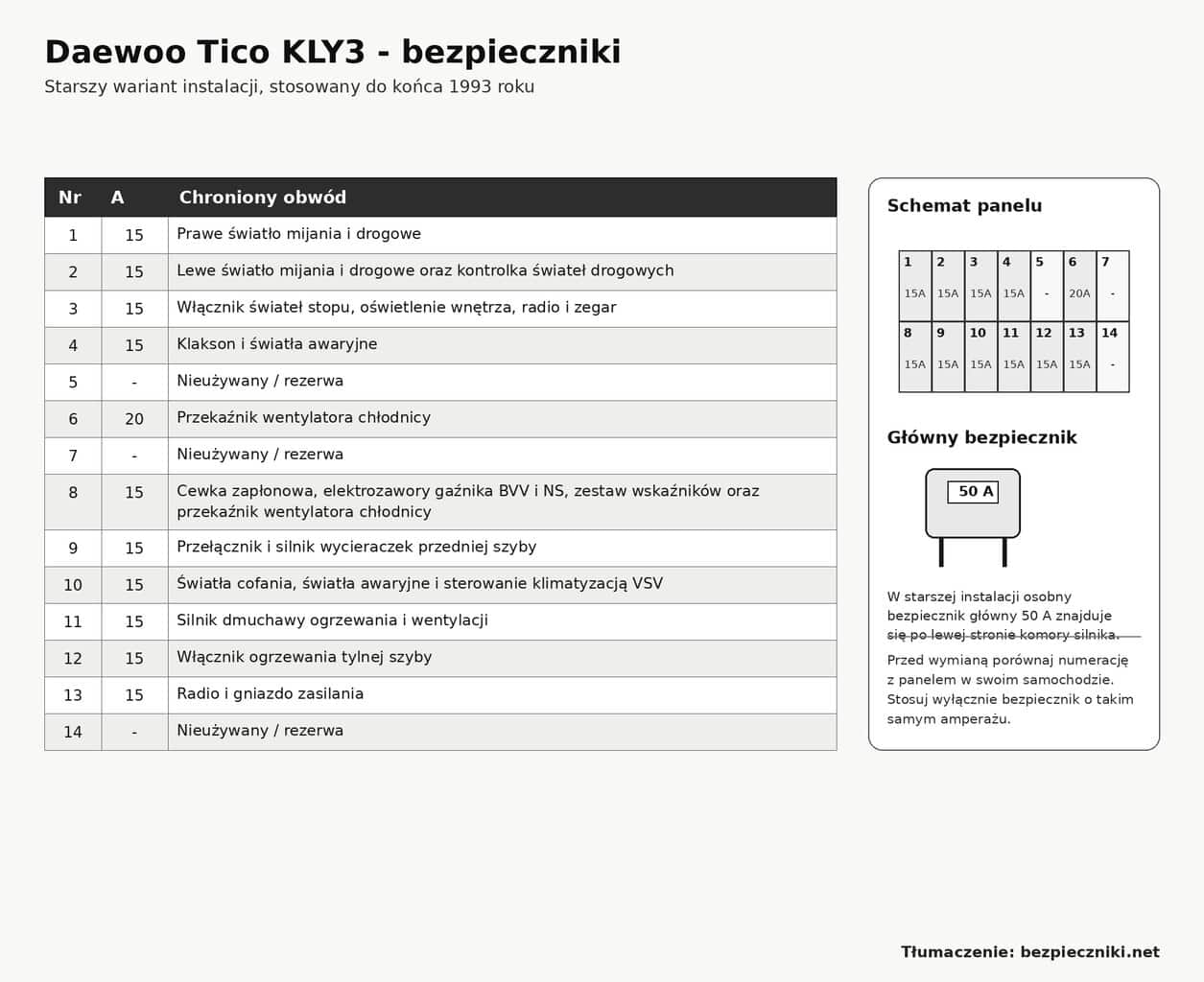

Starszy wariant skrzynki – Daewoo Tico 1991-1993
W starszej instalacji pozycje 5, 7 i 14 są niewykorzystane. Bezpiecznik nr 6 ma wartość 20 A, natomiast pozostałe obsadzone pozycje mają 15 A.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| 1 | 15 | Prawe światło mijania i drogowe |
| 2 | 15 | Lewe światło mijania i drogowe oraz kontrolka świateł drogowych |
| 3 | 15 | Włącznik świateł stopu, oświetlenie wnętrza, radio i zegar |
| 4 | 15 | Klakson i światła awaryjne |
| 5 | – | Nieużywany / rezerwa |
| 6 | 20 | Przekaźnik wentylatora chłodnicy |
| 7 | – | Nieużywany / rezerwa |
| 8 | 15 | Cewka zapłonowa, elektrozawory gaźnika BVV i NS, zestaw wskaźników oraz przekaźnik wentylatora chłodnicy |
| 9 | 15 | Przełącznik i silnik wycieraczek przedniej szyby |
| 10 | 15 | Światła cofania, światła awaryjne i elektrozawór klimatyzacji VSV |
| 11 | 15 | Silnik dmuchawy ogrzewania i wentylacji |
| 12 | 15 | Włącznik ogrzewania tylnej szyby |
| 13 | 15 | Radio kasetowe i gniazdo zasilania |
| 14 | – | Nieużywany / rezerwa |
Bezpiecznik główny 50 A
W starszej instalacji główny bezpiecznik 50 A znajduje się po lewej stronie komory silnika. Zabezpiecza zasilanie wszystkich głównych odbiorników elektrycznych.
Jeżeli w samochodzie nie działa żadna instalacja elektryczna mimo sprawnego i naładowanego akumulatora, należy sprawdzić ten bezpiecznik oraz połączenia przewodów akumulatora.
Bezpiecznika głównego nie należy zastępować drutem, blaszką ani elementem o większej wartości. Przed jego wymianą trzeba odłączyć akumulator i znaleźć przyczynę przepalenia.

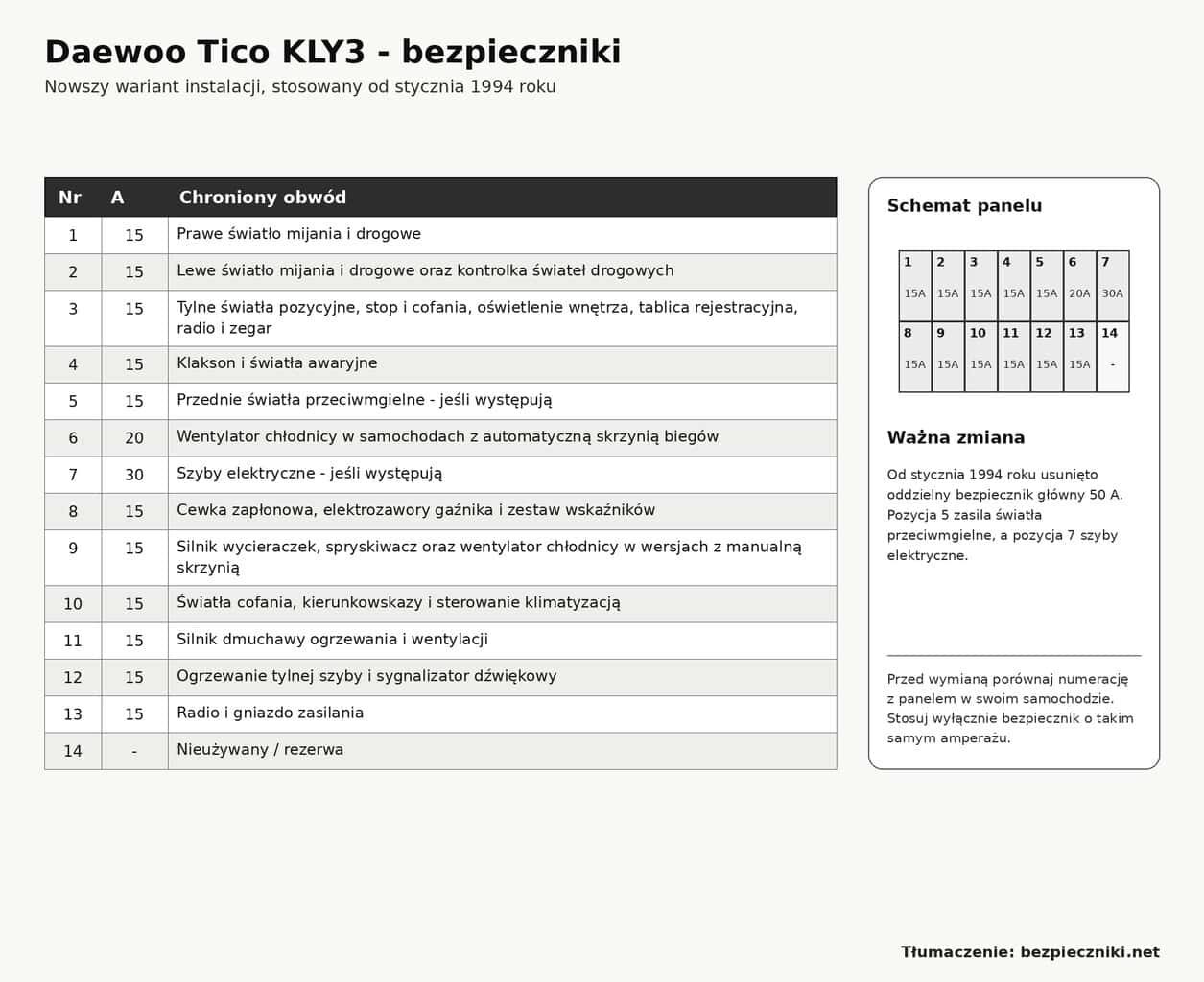

Nowszy wariant skrzynki – Daewoo Tico od 1994 roku
W nowszym układzie zastosowano dodatkowe obwody wyposażenia. Pozycja 5 odpowiada za światła przeciwmgielne, a pozycja 7 za szyby elektryczne. Zmieniono także zakres urządzeń zasilanych przez niektóre pozostałe bezpieczniki.
| Numer | Prąd [A] | Chroniony obwód |
|---|---|---|
| 1 | 15 | Prawe światło mijania i drogowe |
| 2 | 15 | Lewe światło mijania i drogowe oraz kontrolka świateł drogowych |
| 3 | 15 | Tylne światła pozycyjne, światła stopu i cofania, oświetlenie wnętrza, tablica rejestracyjna, radio i zegar |
| 4 | 15 | Klakson i światła awaryjne |
| 5 | 15 | Przednie światła przeciwmgielne – jeśli występują |
| 6 | 20 | Wentylator chłodnicy w samochodach z automatyczną skrzynią biegów |
| 7 | 30 | Szyby elektryczne – jeśli występują |
| 8 | 15 | Cewka zapłonowa, elektrozawory gaźnika i zestaw wskaźników |
| 9 | 15 | Silnik wycieraczek, spryskiwacz oraz wentylator chłodnicy w samochodach z manualną skrzynią biegów |
| 10 | 15 | Światła cofania, kierunkowskazy i sterowanie klimatyzacją |
| 11 | 15 | Silnik dmuchawy ogrzewania i wentylacji |
| 12 | 15 | Ogrzewanie tylnej szyby i sygnalizator dźwiękowy |
| 13 | 15 | Radio i gniazdo zasilania |
| 14 | – | Nieużywany / rezerwa |
Typowe problemy elektryczne w Daewoo Tico
Nie włącza się wentylator chłodnicy
W starszym układzie sprawdź bezpiecznik 6 – 20 A, przekaźnik wentylatora oraz pozycję 8. W nowszej instalacji obwód może zależeć od rodzaju skrzyni biegów – pozycja 6 jest związana z automatem, a pozycja 9 z wersją manualną.
Jeżeli bezpieczniki są sprawne, należy sprawdzić czujnik temperatury, przekaźnik, silnik wentylatora, przewody i połączenie masowe. Niesprawny wentylator może szybko doprowadzić do przegrzania silnika.
Nie działają wycieraczki
Sprawdź bezpiecznik nr 9 – 15 A. W nowszej wersji zasila on także spryskiwacz. Przy sprawnym bezpieczniku przyczyną może być silnik wycieraczek, mechanizm, przełącznik przy kierownicy albo uszkodzona masa.
Nie działa dmuchawa ogrzewania
Silnik dmuchawy jest zabezpieczony przez bezpiecznik nr 11 – 15 A. Jeśli bezpiecznik jest sprawny, należy sprawdzić przełącznik prędkości, opornik dmuchawy, silnik oraz jego złącze.
Nie działa klakson i światła awaryjne
Oba obwody korzystają z bezpiecznika nr 4 – 15 A. Jednoczesna awaria klaksonu i świateł awaryjnych jest więc mocną wskazówką, że należy zacząć właśnie od tej pozycji.
Nie działa ogrzewanie tylnej szyby
Sprawdź bezpiecznik nr 12 – 15 A. W starszym wariancie jest związany z włącznikiem ogrzewania, natomiast w nowszym zasila ogrzewanie szyby oraz sygnalizator.
Nie działa radio lub zegar
Sprawdź bezpieczniki 3 i 13. Pozycja 3 zasila radio i zegar wraz z oświetleniem wnętrza, natomiast pozycja 13 zasila radio oraz gniazdo elektryczne.
Nie działają reflektory po jednej stronie
Prawe światło mijania i drogowe jest zabezpieczone przez pozycję 1, a lewe przez pozycję 2. Jeżeli nie działa wyłącznie jedno włókno jednej żarówki, bardziej prawdopodobna jest awaria samej żarówki lub złącza.
Nie działają szyby elektryczne
W nowszym wariancie sprawdź bezpiecznik nr 7 – 30 A. Starsze samochody bez elektrycznych szyb mają tę pozycję nieobsadzoną.
Jak bezpiecznie wymienić bezpiecznik?
Przed wyjęciem bezpiecznika wyłącz zapłon oraz wszystkie urządzenia elektryczne. Nowy element musi mieć taki sam amperaż jak bezpiecznik fabryczny.
Nie zastępuj bezpiecznika drutem ani elementem o większej wartości. Może to doprowadzić do przegrzania przewodów, stopienia skrzynki lub pożaru instalacji.
Jeżeli nowy bezpiecznik przepala się natychmiast, w instalacji występuje zwarcie albo uszkodzony jest zasilany odbiornik. Dalsza wymiana bez znalezienia przyczyny nie rozwiąże problemu.
Inne schematy Daewoo
- Daewoo Matiz – bezpieczniki i przekaźniki
- Daewoo Lanos – schemat skrzynki bezpieczników
- Daewoo Nexia 2009-2012 – bezpieczniki
- Daewoo Evanda – bezpieczniki i przekaźniki
- Daewoo Korando 1996-2006 – bezpieczniki
- Wszystkie schematy Daewoo
FAQ
Gdzie znajduje się skrzynka bezpieczników w Daewoo Tico?
Panel znajduje się w kabinie po stronie kierowcy, pod deską rozdzielczą.
Dlaczego pozycje 5 i 7 są puste w moim samochodzie?
Najprawdopodobniej jest to starszy wariant instalacji. W nowszej wersji pozycja 5 zasila światła przeciwmgielne, a pozycja 7 szyby elektryczne.
Gdzie znajduje się główny bezpiecznik 50 A?
W starszych samochodach znajduje się po lewej stronie komory silnika. W instalacji zmienionej od 1994 roku zrezygnowano z osobnego bezpiecznika głównego w tej postaci.
Który bezpiecznik odpowiada za wentylator chłodnicy?
W starszej wersji sprawdź pozycję 6 oraz przekaźnik. W nowszym wariancie przypisanie zależy również od rodzaju skrzyni biegów i może obejmować pozycję 6 albo 9.
Gdzie jest bezpiecznik wycieraczek?
Wycieraczki są zabezpieczone przez bezpiecznik nr 9 – 15 A.
Gdzie jest bezpiecznik dmuchawy ogrzewania?
Silnik dmuchawy jest zabezpieczony przez bezpiecznik nr 11 – 15 A.
Czy schemat z 1992 roku pasuje do Tico z 1998 roku?
Podstawowy układ jest podobny, ale samochód z 1998 roku powinien mieć nowszy wariant panelu. Pozycje 5 i 7 mogą być obsadzone, a część obwodów ma rozszerzony opis.
