Fiat Croma II typu 194 z lat 2009-2011 ma trzy główne skrzynki bezpieczników: w desce rozdzielczej, w komorze silnika oraz po lewej stronie bagażnika. Wartości części zabezpieczeń zależą od silnika i wyposażenia, dlatego warianty są podane bezpośrednio w tabelach.
Croma korzysta z rodziny platform GM Epsilon, podobnie jak Opel Vectra C i Saab 9-3 II. Pokrewieństwo konstrukcyjne nie oznacza jednak zgodności skrzynek – Fiat stosuje własne oznaczenia Fxx i inną architekturę modułów nadwozia.
Gdzie są bezpieczniki w Fiat Croma 2009-2011?
Panel kabinowy znajduje się po lewej stronie deski rozdzielczej. Skrzynka komory silnika jest umieszczona w pobliżu akumulatora. Trzeci panel znajduje się za klapką serwisową po lewej stronie bagażnika.

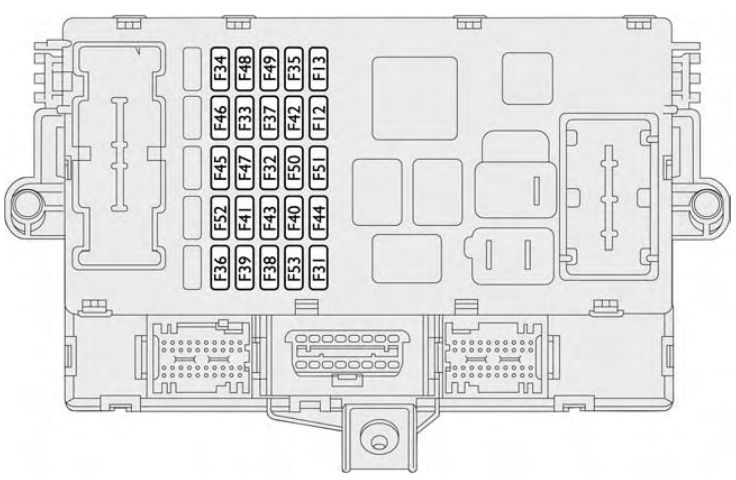

Skrzynka bezpieczników w desce rozdzielczej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 15 | Prawe światło mijania |
| F13 | 15 | Lewe światło mijania i korektor ustawienia reflektorów |
| F31 | 7,5 | Zasilanie po zapłonie cewek przekaźników skrzynek i Body Computer |
| F32 | 15 | Stałe zasilanie modułów przednich drzwi kierowcy i pasażera, czytnik TEG |
| F33 | 20 | Lewa tylna szyba elektryczna |
| F34 | 20 | Prawa tylna szyba elektryczna |
| F35 | 7,5 | Światła cofania, dodatkowa nagrzewnica, przepływomierz, czujnik wody w filtrze Diesla, styk NC pedału hamulca |
| F36 | 20 | Moduł bagażnika i tylne zamki centralne |
| F37 | 10 | Zestaw wskaźników, sterowniki reflektorów wyładowczych, styk NO pedału hamulca, dodatkowe światło STOP |
| F38 | 15 | Siłownik otwierania bagażnika |
| F39 | 10 | Gniazdo diagnostyczne EOBD, lampki sufitowe, alarm, TPMS, klimatyzacja, Bluetooth |
| F40 | 30 | Ogrzewanie tylnej szyby |
| F41 | 15 | Ogrzewanie dysz spryskiwaczy oraz elementów odmrażania – zależnie od wyposażenia |
| F42 | 7,5 / 15 | ABS/ESP, przekładnia elektrohydrauliczna, czujnik odchylenia i czujnik kąta skrętu – wartość zależna od wersji |
| F43 | 30 | Przednie wycieraczki i pompa spryskiwaczy przedniej/tylnej szyby |
| F44 | 20 | Zapalniczka i gniazdo zasilania na tunelu |
| F45 | 20 | Sterownik elektrycznego dachu |
| F46 | 20 | Sterownik elektrycznej zasłony dachu |
| F47 | 20 | Przednia szyba elektryczna kierowcy |
| F48 | 20 | Przednia szyba elektryczna pasażera |
| F49 | 7,5 | Alarm, podświetlenie sterowań, Bluetooth, dach, przygotowanie DVD, lusterko elektrochromatyczne, klimatyzacja |
| F50 | 7,5 | Sterownik poduszek powietrznych |
| F51 | 7,5 | Connect/Bluetooth, radio aftermarket, TPMS, Cruise Control, czujnik deszczu/zmierzchu, czujniki parkowania, AQS |
| F52 | 15 | Tylna wycieraczka i cewka przekaźnika skrzynki bagażnika |
| F53 | 7,5 | Zestaw wskaźników |

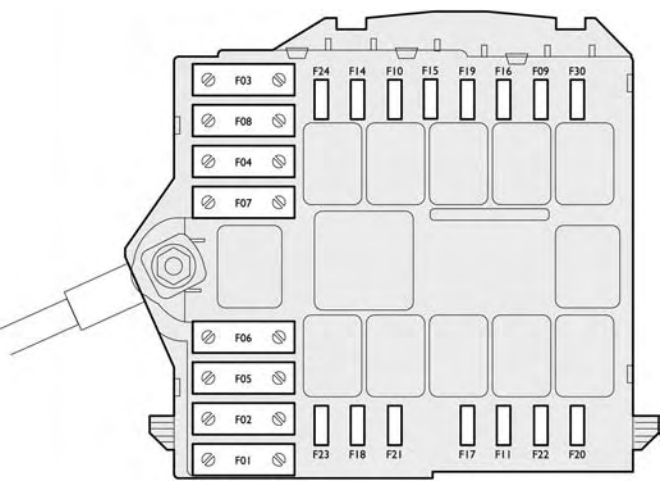

Skrzynka bezpieczników w komorze silnika
Pod maską znajdują się przede wszystkim zabezpieczenia sterowania silnikiem, pompy paliwa, świateł, spryskiwaczy reflektorów, klimatyzacji, układu hamulcowego i wspomagania kierownicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F09 | 7,5 | Prawe przednie światło przeciwmgielne / Cornering |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Wtórne obwody sterowania silnikiem |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewe światło drogowe |
| F16 | 7,5 | Sterownik silnika |
| F17 | 10 | Sterownik silnika / podstawowe obwody zasilania |
| F18 | 10 | Sterownik silnika |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 20 | Pompa spryskiwaczy reflektorów |
| F21 | 15 | Pompa paliwa |
| F22 | 15 | Podstawowe obwody sterowania silnikiem – benzyna: wtryskiwacze i cewki zapłonowe |
| F22 | 20 | Podstawowe obwody sterowania silnikiem – Diesel: wtryskiwacze i sterownik silnika |
| F23 | 30 | Sterownik układu hamulcowego i elektrozawory |
| F24 | 7,5 | Sterownik elektrycznego wspomagania kierownicy |

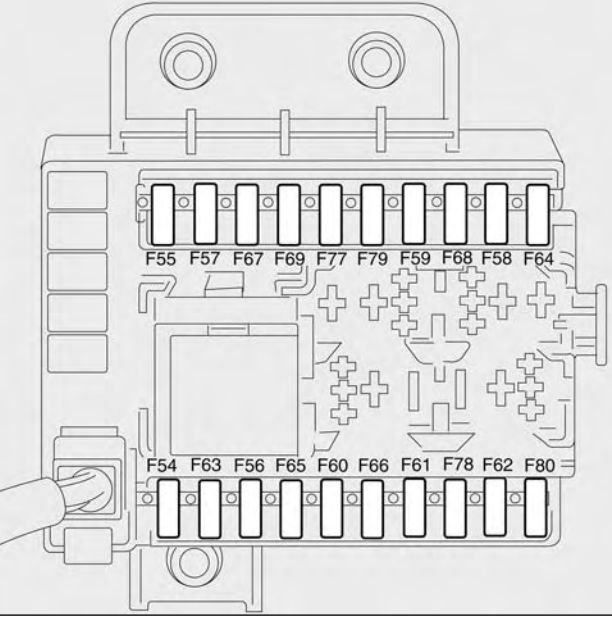

Skrzynka bezpieczników w bagażniku
Panel bagażnika obsługuje wyposażenie opcjonalne, przede wszystkim elektryczne fotele, ich ogrzewanie oraz wzmacniacz systemu Hi-Fi. Pozycje wolne pozostawiono w tabeli, aby numeracja odpowiadała fizycznej skrzynce.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F54 | 25 | Wzmacniacz zewnętrzny systemu audio Hi-Fi |
| F55 | - | Pozycja wolna |
| F56 | 25 | Elektryczna regulacja fotela kierowcy |
| F57 | 7,5 | Podgrzewanie fotela kierowcy |
| F58 | - | Pozycja wolna |
| F59 | - | Pozycja wolna |
| F60 | 25 | Elektryczna regulacja fotela pasażera |
| F61 | - | Pozycja wolna |
| F62 | - | Pozycja wolna |
| F63 | - | Pozycja wolna |
| F64 | - | Pozycja wolna |
| F65 | - | Pozycja wolna |
| F66 | - | Pozycja wolna |
| F67 | 7,5 | Podgrzewanie fotela pasażera |
| F68 | - | Pozycja wolna |
| F69 | - | Pozycja wolna |
| F77 | - | Pozycja wolna |
| F78 | - | Pozycja wolna |
| F79 | - | Pozycja wolna |
| F80 | - | Pozycja wolna |
Najczęściej sprawdzane obwody
Zapalniczka i gniazdo 12 V: F44 20 A w panelu deski rozdzielczej.
OBD/EOBD: gniazdo diagnostyczne jest związane z F39 10 A.
Wycieraczki: F43 30 A odpowiada za przednie wycieraczki i pompę spryskiwaczy, a F52 15 A za tylną wycieraczkę.
Pompa paliwa: F21 15 A w skrzynce komory silnika.
ABS/ESP: część sterująca korzysta z F42, natomiast główny obwód elektrozaworów w komorze silnika zabezpiecza F23 30 A.
Różnice względem wcześniejszej Cromy
W samochodach po kolejnych zmianach produkcyjnych zmieniły się niektóre przypisania w skrzynce komory silnika i wyposażeniu nadwozia. Dla wcześniejszej konfiguracji przygotowany jest osobny wpis Fiat Croma 2007-2009. W aucie z rocznika granicznego 2009 warto zawsze porównać diagram z fizyczną skrzynką.
FAQ: Fiat Croma 2009-2011
Gdzie jest bezpiecznik zapalniczki?
F44 20 A w skrzynce deski rozdzielczej.
Gdzie jest bezpiecznik pompy paliwa?
F21 15 A w skrzynce komory silnika.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
F40 30 A w panelu kabinowym.
Dlaczego F42 ma dwie wartości?
Wartość 7,5 lub 15 A zależy od wersji układu ABS/ESP i wyposażenia samochodu. Należy zastosować wartość zgodną z oznaczeniem w danym egzemplarzu.
