Opel Vectra C z lat 2002-2008 ma trzy podstawowe bloki bezpieczników: w desce rozdzielczej, po lewej stronie bagażnika oraz w komorze silnika przy akumulatorze. W zależności od silnika występują dodatkowe moduły dużej mocy i przekaźniki. Instalacja z lat 2002-2005 różni się od wariantów 2005-2008; rocznik 2005 jest przejściowy, dlatego sprawdź także typ skrzynki zamontowanej w samochodzie. Poniżej przedstawiono osobne, pełne wykazy obu wykonań, bez pomijania pustych miejsc.
Lokalizacja skrzynek bezpieczników
Kabina: otwórz drzwi kierowcy i odszukaj pokrywę na lewym końcu deski rozdzielczej. Odciągnij ją od dolnej krawędzi, zwolnij zaczepy i zdejmij osłonę. Za nią znajdują się bezpieczniki zapalniczki, klimatyzacji, zestawu wskaźników i modułów drzwi.
Komora silnika: główny blok znajduje się z przodu komory silnika, przy akumulatorze. Wyłącz zapłon i silnik, unieś osłonę akumulatora, zwolnij blokadę pokrywy skrzynki i podnieś ją do góry. Zależnie od silnika obok znajduje się dodatkowy panel zasilający świece żarowe lub ogrzewanie paliwa. Nie dotykaj bezpośrednio odsłoniętych zacisków zasilania.
Bagażnik: skrzynka jest za boczną pokrywą schowka po lewej stronie. W sedanie i hatchbacku naciśnij zatrzask w dół i otwórz pokrywę. W kombi zwolnij dwa zatrzaski oraz odchyl osłonę boczną, aby uzyskać dostęp do gniazd i przekaźników.
Skrzynka bezpieczników w kabinie – 26 pozycji
Przednia zapalniczka w Vectrze C korzysta z pozycji 22 (30 A). Wartości niektórych innych bezpieczników zależą od wersji. Przykładowo w starszej instalacji pozycja 4 mogła zasilać akcesoria (30 A), natomiast w późniejszej bywa niewykorzystana.
Wcześniejsza instalacja 2002-2005
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | System multimedialny i audio |
| 2 | 7,5 | Nawiew, ogrzewanie i klimatyzacja |
| 3 | 20 | Okno dachowe |
| 4 | 30 | Zasilanie akcesoriów |
| 5 | 7,5 | Moduł drzwi |
| 6 | 7,5 | Światła hamowania |
| 7 | 30 | Moduł sterowania nadwoziem |
| 8 | 30 | Moduł drzwi przedniego pasażera |
| 9 | 7,5 | Centralny moduł sterujący |
| 10 | 7,5 | Moduł kolumny kierownicy |
| 11 | 15 | Gniazdo diagnostyczne |
| 12 | 15 | Zabezpieczenie akumulatora przed rozładowaniem |
| 13 | – | Wolna pozycja – bez przypisanego obwodu |
| 14 | – | Wolna pozycja – bez przypisanego obwodu |
| 15 | 30 | Moduł drzwi kierowcy |
| 16 | – | Wolna pozycja – bez przypisanego obwodu |
| 17 | 15 | Zestaw wskaźników i wyświetlacz |
| 18 | 7,5 | Klimatyzacja |
| 19 | – | Wolna pozycja – bez przypisanego obwodu |
| 20 | 7,5 | Czujnik prędkości odchylenia auta ESP |
| 21 | 7,5 | Telematyka |
| 22 | 30 | Zapalniczka |
| 23 | 40 | Dmuchawa i klimatyzacja automatyczna |
| 24 | – | Wolna pozycja – bez przypisanego obwodu |
| 25 | 7,5 | Sterowanie ogrzewaniem i klimatyzacją |
| 26 | 15 | Zestaw wskaźników i wyświetlacz |
Późniejsza instalacja 2005-2008
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | System multimedialny i audio |
| 2 | 7,5 | Nawiew, ogrzewanie i klimatyzacja |
| 3 | 20 | Okno dachowe |
| 4 | – | Wolna pozycja – bez przypisanego obwodu |
| 5 | 7,5 | Moduł drzwi |
| 6 | 7,5 | Światła hamowania |
| 7 | 30 | Moduł sterowania nadwoziem |
| 8 | 30 | Moduł drzwi przedniego pasażera |
| 9 | 7,5 | Centralny moduł sterujący |
| 10 | 7,5 | Moduł kolumny kierownicy |
| 11 | 7,5 | Gniazdo diagnostyczne |
| 12 | 10 / 15 | Zabezpieczenie akumulatora przed rozładowaniem, zależnie od wersji |
| 13 | – | Wolna pozycja – bez przypisanego obwodu |
| 14 | – | Wolna pozycja – bez przypisanego obwodu |
| 15 | 30 | Moduł drzwi kierowcy |
| 16 | – | Wolna pozycja – bez przypisanego obwodu |
| 17 | 15 | Zestaw wskaźników i wyświetlacz |
| 18 | 7,5 / – | Sterowanie klimatyzacją po zapłonie, w części wersji pozycja wolna |
| 19 | – | Wolna pozycja – bez przypisanego obwodu |
| 20 | 7,5 | Czujnik prędkości odchylenia auta ESP |
| 21 | 7,5 / – | Telematyka, zależnie od wyposażenia |
| 22 | 30 | Zapalniczka |
| 23 | 30 / 40 | Dmuchawa kabiny, zależnie od typu klimatyzacji |
| 24 | – | Wolna pozycja – bez przypisanego obwodu |
| 25 | 7,5 | Sterowanie ogrzewaniem i klimatyzacją |
| 26 | 7,5 / 15 | Wskaźniki i wyświetlacz, zależnie od wariantu |

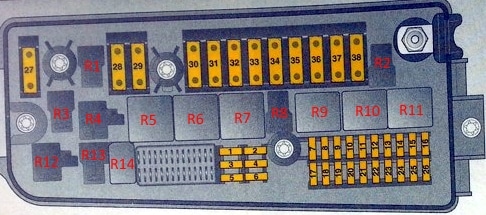

Skrzynka bezpieczników w komorze silnika – 38 pozycji
Panel pod maską zabezpiecza układy silnika i skrzyni biegów, rozrusznik, wycieraczki, hamulce ABS i wentylatory. W starszym wariancie pozycja 1 ma 30 A, a w nowszym 20 A. Inne różnice obejmują między innymi pozycje 2, 5, 7, 13, 14, 19, 31 i 33. Nie dobieraj amperażu wyłącznie na podstawie numeracji zaczerpniętej z innego rocznika.
Wcześniejsza instalacja 2002-2005
Rysunek obok odnosi się do późniejszej konfiguracji; w starszej skrzynce fizyczny układ przekaźników i oznaczenia mogą się różnić. Z tego powodu przed wyjęciem elementu potwierdź pozycję według pokrywy własnego egzemplarza.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Sterowanie silnikiem i skrzynią biegów |
| 2 | 30 | Rozrusznik |
| 3 | 20 | Klakson |
| 4 | 10 | Klimatyzacja |
| 5 | 15 | Pompa spryskiwaczy reflektorów |
| 6 | – | Wolna pozycja – bez przypisanego obwodu |
| 7 | 20 | ESP, kontrola trakcji, moduł wielofunkcyjny |
| 8 | 10 | Reflektory i ogrzewane dysze spryskiwaczy |
| 9 | 7,5 | Wspomaganie kierownicy i podgrzewanie dysz spryskiwaczy |
| 10 | – | Wolna pozycja – bez przypisanego obwodu |
| 11 | 30 | Wycieraczki przednie |
| 12 | 30 | Wycieraczki przednie |
| 13 | 20 | ESP, kontrola trakcji, moduł wielofunkcyjny |
| 14 | 30 | Spryskiwacze reflektorów |
| 15 | 10 | Sterownik silnika |
| 16 | 7,5 | Układ ABS |
| 17 | – | Wolna pozycja – bez przypisanego obwodu |
| 18 | – | Wolna pozycja – bez przypisanego obwodu |
| 19 | 5 | Poziomowanie reflektorów bez lamp wyładowczych |
| 20 | – | Wolna pozycja – bez przypisanego obwodu |
| 21 | – | Wolna pozycja – bez przypisanego obwodu |
| 22 | – | Wolna pozycja – bez przypisanego obwodu |
| 23 | 20 | Nagrzewnica dodatkowa |
| 24 | 30 | Zasilanie stałe akumulatora – zacisk 30 |
| 25 | 30 | Zasilanie stałe akumulatora – zacisk 30 |
| 26 | – | Wolna pozycja – bez przypisanego obwodu |
| 27 | – | Wolna pozycja – bez przypisanego obwodu |
| 28 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 29 | 40 | Układ ABS |
| 30 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 31 | – | Wolna pozycja – bez przypisanego obwodu |
| 32 | 40 | Układ ABS |
| 33 | – | Wolna pozycja – bez przypisanego obwodu |
| 34 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 35 | 30 / 40 | Wentylator chłodnicy, zależnie od wyposażenia |
| 36 | 20 / 30 / 40 | Wentylator chłodnicy, zależnie od wersji |
| 37 | Nie podano | Adaptacyjne oświetlenie drogi AFL, zależnie od wyposażenia |
| 38 | – | Wolna pozycja – bez przypisanego obwodu |
Późniejsza instalacja 2005-2008
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Sterownik silnika i skrzyni biegów |
| 2 | 25 | Rozrusznik |
| 3 | 20 | Klakson |
| 4 | 10 | Klimatyzacja |
| 5 | 15 | Pompa spryskiwaczy przedniej i tylnej szyby |
| 6 | – | Wolna pozycja – bez przypisanego obwodu |
| 7 | 15 | Układ ESP i sterowanie stabilizacją |
| 8 | 10 | Reflektory i ogrzewane dysze spryskiwaczy |
| 9 | 7,5 | Wspomaganie kierownicy |
| 10 | 10 | Poziomowanie reflektorów |
| 11 | 30 | Wycieraczki przednie |
| 12 | 30 | Wycieraczki przednie |
| 13 | 7,5 | Układ ESP |
| 14 | 10 | Sterowanie silnikiem |
| 15 | 10 | Sterownik silnika |
| 16 | 7,5 | Układ ABS |
| 17 | – | Wolna pozycja – bez przypisanego obwodu |
| 18 | – | Wolna pozycja – bez przypisanego obwodu |
| 19 | 5 / 10 / 15 | Sterowanie zasięgiem reflektorów, wariant halogenowy lub ksenonowy |
| 20 | 5 | Regulacja wysokości reflektorów |
| 21 | – | Wolna pozycja – bez przypisanego obwodu |
| 22 | – | Wolna pozycja – bez przypisanego obwodu |
| 23 | 20 | Nagrzewnica dodatkowa |
| 24 | 30 | Zasilanie stałe akumulatora – zacisk 30 |
| 25 | 30 | Zasilanie stałe akumulatora – zacisk 30 |
| 26 | – | Wolna pozycja – bez przypisanego obwodu |
| 27 | – | Wolna pozycja – bez przypisanego obwodu |
| 28 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 29 | 40 | Układ ABS |
| 30 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 31 | 60 | Zasilanie modułu elektrycznego kabiny |
| 32 | 40 | Układ ABS |
| 33 | 60 | Zasilanie głównych obwodów zapłonu i kabiny |
| 34 | 60 | Moduł elektryczny bagażnika / klapy tylnej |
| 35 | 30 / 40 | Wentylator chłodnicy, zależnie od wyposażenia |
| 36 | 20 / 30 | Wentylator chłodnicy, zależnie od wyposażenia |
| 37 | Nie podano | Adaptacyjne oświetlenie drogi AFL, zależnie od wyposażenia |
| 38 | – | Wolna pozycja – bez przypisanego obwodu |

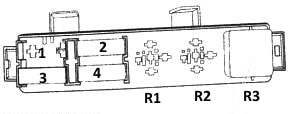

Dodatkowe skrzynki i bezpieczniki wysokoprądowe
W niektórych wersjach obok akumulatora znajdują się dodatkowe bezpieczniki rozrusznika, wspomagania kierownicy, ogrzewania postojowego, świec żarowych i filtra paliwa. Poniższe zestawy to alternatywne warianty, a nie elementy obowiązkowo montowane jednocześnie.
Wcześniejszy moduł 2002-2005
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F38 | 30 | Rozrusznik |
| F39 | 20 | Klakson |
| F40 | – | Wolna pozycja |
| F41 | – | Wolna pozycja |
Późniejszy moduł zasilania 2005-2008
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 80 | Elektryczne wspomaganie kierownicy |
| F2 | 80 | Zasilanie silnika |
| F3 | 6 | Sterowanie wentylatorem chłodnicy |
| F4 | – | Wolna pozycja |
| F5 | 25 | Ogrzewanie dodatkowe |
| F6 | 20 | Moduł ogrzewania dodatkowego |
Moduł wysokoprądowy diesla
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolna pozycja |
| F2 | 30 | Ogrzewanie filtra paliwa |
| F3 | 60 | Sterownik świec żarowych |
| F4 | 60 | Sterownik świec żarowych |
Skrzynka bezpieczników w bagażniku – 29 pozycji
Ogrzewanie tylnej szyby ma bezpiecznik 4 (40 A), natomiast pompa paliwa numer 10 (20 A). W późniejszych wersjach gniazdo zasilania akcesoriów jest przypisane do pozycji 17, a obsługa klapy do 18 i 22. W starszych wykonaniach te same miejsca mogą obsługiwać inne urządzenia lub pozostać wolne.
Wcześniejsza instalacja 2002-2005
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja – bez przypisanego obwodu |
| 2 | – | Wolna pozycja – bez przypisanego obwodu |
| 3 | 40 | Elektryczna regulacja fotela kierowcy |
| 4 | 40 | Ogrzewanie tylnej szyby |
| 5 | 40 | Elektryczna regulacja fotela pasażera |
| 6 | 30 | Elektrycznie sterowana prawa tylna szyba |
| 7 | 30 | Elektrycznie sterowana lewa tylna szyba |
| 8 | 15 | Podgrzewanie prawego tylnego fotela |
| 9 | 15 | Klakson autoalarmu |
| 10 | 20 | Pompa paliwa |
| 11 | 25 | Zasilanie akumulatora |
| 12 | 15 | Podgrzewanie lewego tylnego fotela |
| 13 | 20 | Gniazdo przyczepy |
| 14 | 15 | Wycieraczka tylna |
| 15 | 15 | Podgrzewanie / wentylacja lewego przedniego fotela |
| 16 | 15 | Podgrzewanie prawego przedniego fotela |
| 17 | 7,5 | Sterowanie wentylacją foteli, zależnie od wyposażenia |
| 18 | – | Wolna pozycja – bez przypisanego obwodu |
| 19 | 10 | Twin Audio i wyposażenie podróżne |
| 20 | – | Wolna pozycja – bez przypisanego obwodu |
| 21 | 5 | System alarmowy |
| 22 | 5 | Czujnik ruchu autoalarmu |
| 23 | 7,5 | Czujnik stłuczenia szyby alarmu |
| 24 | 25 | Zasilanie akumulatora |
| 25 | – | Wolna pozycja – bez przypisanego obwodu |
| 26 | 25 | Twin Audio i wyposażenie podróżne |
| 27 | 5 | Zajętość fotela, czujnik deszczu, TPMS, klimatyzacja |
| 28 | 7,5 | Czujniki parkowania |
| 29 | – | Wolna pozycja – bez przypisanego obwodu |
Późniejsza instalacja 2005-2008
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja – bez przypisanego obwodu |
| 2 | – | Wolna pozycja – bez przypisanego obwodu |
| 3 | 40 | Elektryczna regulacja fotela kierowcy |
| 4 | 40 | Ogrzewanie tylnej szyby |
| 5 | 40 | Elektryczna regulacja fotela pasażera |
| 6 | 30 | Elektrycznie sterowana prawa tylna szyba |
| 7 | 30 | Elektrycznie sterowana lewa tylna szyba |
| 8 | 15 | Podgrzewanie prawego tylnego fotela |
| 9 | 15 | Klakson autoalarmu |
| 10 | 20 | Pompa paliwa |
| 11 | 25 | Zasilanie akumulatora |
| 12 | 15 | Podgrzewanie lewego tylnego fotela |
| 13 | 20 | Gniazdo przyczepy |
| 14 | 15 | Wycieraczka tylna |
| 15 | 15 | Podgrzewanie / wentylacja lewego przedniego fotela |
| 16 | 15 | Podgrzewanie prawego przedniego fotela |
| 17 | 15 | Gniazdo 12 V dla akcesoriów |
| 18 | 30 | Blokada tylnej klapy, kombi |
| 19 | 10 | Zasilanie stałe, system Twin Audio |
| 20 | 7,5 | Blokada klapki wlewu paliwa |
| 21 | 5 | Czujnik ultradźwiękowy autoalarmu |
| 22 | 30 | Elektryczne otwieranie tylnej klapy |
| 23 | 7,5 | Czujnik stłuczenia szyby alarmu |
| 24 | 25 | Zasilanie akumulatora |
| 25 | 10 | Elektroniczne sterowanie zawieszeniem |
| 26 | 25 | Zasilanie po zapłonie i Twin Audio |
| 27 | 5 | Zajętość fotela, czujnik deszczu, TPMS, klimatyzacja |
| 28 | 7,5 | Czujniki parkowania |
| 29 | – | Wolna pozycja – bez przypisanego obwodu |
Przekaźniki – oznaczenia i funkcje
Obsada przekaźników zależy od rodzaju skrzynki, silnika oraz wyposażenia. Podane niżej symbole umożliwiają identyfikację, ale nie zastępują schematu serwisowego ani oznaczeń na rzeczywistym module. Przekaźników nie należy zwierać przewodem w celu sprawdzenia odbiornika.
Przekaźniki głównego bloku pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1-R4 | – | Brak funkcji w opisywanym wariancie |
| R5 | – | Sterownik silnika |
| R6 | – | Rozrusznik |
| R7 | – | Wycieraczki – włączanie |
| R8 | – | Brak funkcji w opisywanym wariancie |
| R9 | – | Zasilanie po zapłonie |
| R10 | – | Prędkość wycieraczek – niski i wysoki bieg |
| R11 | – | Spryskiwacze reflektorów |
| R12-R13 | – | Brak funkcji w opisywanym wariancie |
| R14 | – | Sprężarka klimatyzacji |
Przekaźniki panelu kabinowego
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Główny obwód zapłonu 15a |
| 2 | – | Główny obwód zapłonu 15 |
| 3 | – | Wentylacja kabiny |
| 4 | – | Dmuchawa ogrzewania |

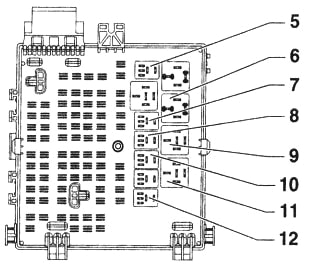

Przekaźniki bagażnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wycieraczka tylna |
| 2 | – | Zasilanie po zapłonie |
| 3 | – | Ogrzewanie fotela lewego tylnego |
| 4 | – | Ogrzewanie fotela prawego tylnego |
| 5 | – | Ogrzewanie tylnej szyby |
| 6 | – | Klakson alarmu |
| 7 | – | Pompa paliwa |
| 8 | – | Centralny zamek / klapka paliwa |
Najczęstsze problemy i bezpieczniki Vectry C
Nie działa zapalniczka ani gniazdo 12 V
Sprawdź pozycję 22 (30 A) w kabinie. W wersjach z tylnym gniazdem sprawdź także pozycję 17 w bagażniku, ale upewnij się, że odpowiada instalacji twojego samochodu. Usuń z gniazda wtyczkę ładowarki i sprawdź, czy w środku nie ma metalowego przedmiotu.
Ogrzewanie tylnej szyby nie usuwa pary
W tylnej skrzynce znajduje się bezpiecznik 4 (40 A) ogrzewania szyby. Jeśli jest sprawny, skontroluj przekaźnik ogrzewania i przewody. Świecąca dioda przycisku nie potwierdza obecności napięcia na ścieżkach grzejnych.
Wycieraczki nie pracują
Pod maską sprawdza się pozycje 11 i 12 (po 30 A) oraz przekaźniki R7 i R10. Jeśli bezpiecznik ponownie się przepala, możliwe jest zatarcie mechanizmu lub uszkodzenie silnika albo przewodów.
Silnik kręci, ale nie uruchamia się
Po wykluczeniu problemów z akumulatorem i rozrusznikiem warto sprawdzić bezpiecznik pompy paliwa 10 (20 A) w bagażniku i jej przekaźnik. Awaria pompy lub sterowania jest równie możliwa jak przepalona wkładka.
Źródła
Vauxhall Vectra, Owner’s Manual 2007, rozdział Self-help, vehicle care – Fuses, strony drukowane 246-251. Warianty schematów 2002-2005 oraz 2005-2008 porównano z dokumentacją opisową Fuses and relay Opel/Vauxhall Vectra C i katalogiem Car-Box Vectra C. Wersja silnika i wyposażenia może zmieniać przypisania oraz obsadę modułów dodatkowych.
