Fiat Ducato BASE CAMPER to wariant podwozia przeznaczony pod zabudowy kamperowe. Poniższa rozpiska dotyczy samochodów z lat 2014-2016 i nie jest identyczna ze standardowym Ducato FL z tego samego okresu. Różnice obejmują m.in. część bezpieczników w panelu kabinowym, obwody gniazd 12 V oraz dodatkowe pozycje F89-F93.
W samochodzie występują trzy główne skrzynki: panel w desce rozdzielczej, skrzynka w komorze silnika oraz opcjonalny blok na prawym słupku środkowym. Dla zwykłego Ducato FL zobacz Fiat Ducato FL 2014 oraz Fiat Ducato FL od 2015.

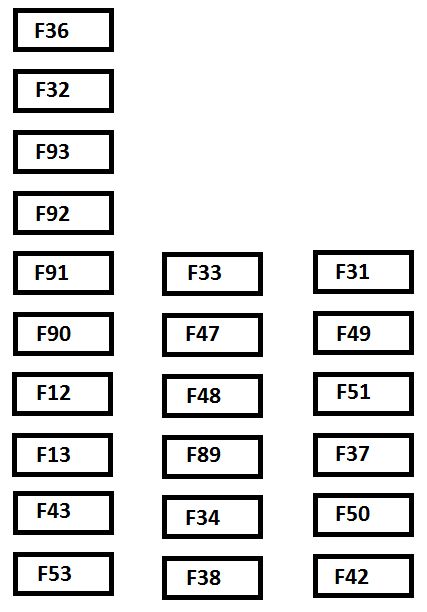

Skrzynka bezpieczników w desce rozdzielczej
Główny panel kabinowy znajduje się po lewej stronie deski rozdzielczej. W BASE CAMPER część pozycji ma inne wartości niż w standardowym Ducato FL, dlatego nie należy mieszać obu tabel.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 A | Prawe światło mijania. |
| F13 | 7,5 A | Lewe światło mijania. |
| F31 | 5 A | Przekaźnik skrzynki bezpieczników w komorze silnika i przekaźnik skrzynki w desce rozdzielczej – zasilanie po stacyjce. |
| F32 | 7,5 A | Oświetlenie sufitowe kabiny – zasilanie z akumulatora. |
| F33 | 7,5 A | Czujnik monitorowania akumulatora w wersjach Start & Stop. |
| F34 | 7,5 A | Awaryjne oświetlenie wnętrza w wersjach Minibus. |
| F36 | 10 A | Radio, sterowanie klimatyzacją, alarm, tachograf, moduł odłączania akumulatora i timer Webasto. |
| F37 | 7,5 A | Główne sterowanie światłami STOP, trzecie światło STOP i zestaw wskaźników. |
| F38 | 20 A | Blokada drzwi / centralny zamek. |
| F43 | 20 A | Wycieraczka przedniej szyby. |
| F47 | 20 A | Elektryczna szyba kierowcy. |
| F48 | 20 A | Elektryczna szyba pasażera. |
| F49 | 5 A | Czujniki parkowania, radio, sterowanie na kierownicy, centralny i lewy panel sterowania, panel pomocniczy oraz moduł odłączania akumulatora. |
| F51 | 5 A | Sterowanie klimatyzacją, wspomaganie kierownicy, światła cofania, czujnik wody w filtrze paliwa, przepływomierz i tachograf. |
| F53 | 7,5 A | Zestaw wskaźników – zasilanie z akumulatora. |
| F89 | – | Nieużywany. |
| F90 | 7,5 A | Lewe światło drogowe. |
| F91 | 7,5 A | Prawe światło drogowe. |
| F92 | 7,5 A | Lewe światło przeciwmgielne. |
| F93 | 7,5 A | Prawe światło przeciwmgielne. |

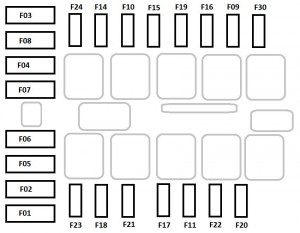

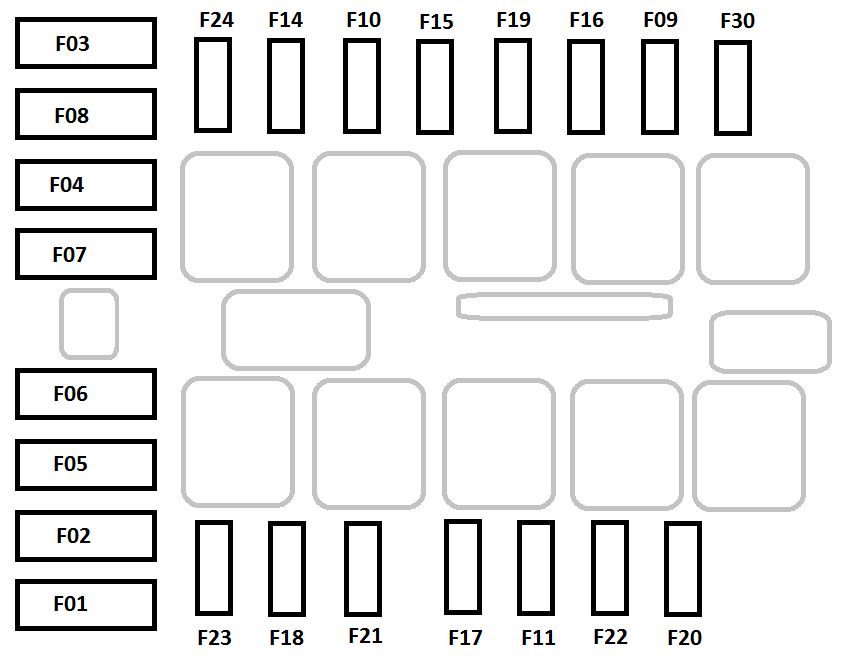

Skrzynka bezpieczników w komorze silnika
Drugi blok znajduje się pod maską. Obsługuje m.in. stacyjkę, wentylatory chłodzenia, dodatkowe ogrzewanie, gniazda zasilania, sterownik silnika i klimatyzację.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F03 | 30 A | Wyłącznik zapłonu – zasilanie z akumulatora. |
| F04 | 40 A | Podgrzewany filtr paliwa. |
| F05 | 20 / 50 A | Układ silnika Puma / wentylacja wnętrza z Webasto / pompa zrobotyzowanej skrzyni biegów – zależnie od wersji. |
| F06 | 40 / 60 A | Wentylator układu chłodzenia silnika – wysoka prędkość. |
| F07 | 40 / 50 / 60 A | Wentylator układu chłodzenia silnika – niska prędkość. |
| F08 | 40 A | Wentylator kabiny. |
| F09 | 15 A | Tylne gniazdo 12 V. |
| F10 | 15 A | Klakson. |
| F14 | 15 A | Gniazdo zasilania 12 V. |
| F15 | 15 A | Zapalniczka. |
| F18 | 7,5 A | Sterownik silnika oraz sterownik zrobotyzowanej skrzyni biegów. |
| F19 | 7,5 A | Sprężarka klimatyzacji. |
| F20 | 30 A | Wycieraczki przedniej szyby. |
| F24 | 7,5 A | Panel pomocniczy, regulacja i składanie lusterek. |
| F30 | 15 A | Ogrzewanie / odszranianie lusterek. |

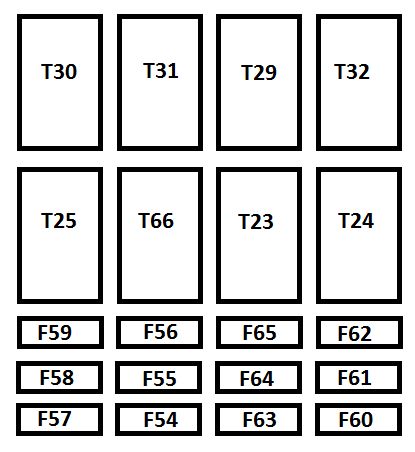

Opcjonalna skrzynka na prawym słupku środkowym
Dodatkowy blok występuje zależnie od zabudowy i wyposażenia. Obsługuje przede wszystkim funkcje tylnej części pojazdu, dodatkowe ogrzewanie i wyposażenie pasażerskie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F54 | – | Nieużywany. |
| F55 | 15 A | Podgrzewane siedzenia. |
| F56 | 15 A | Gniazdo 12 V dla pasażerów tylnej części pojazdu. |
| F57 | 10 A | Dodatkowa nagrzewnica pod siedzeniem. |
| F58 | 15 A | Ogrzewanie lewej części tylnej szyby. |
| F59 | 15 A | Ogrzewanie prawej części tylnej szyby. |
| F60 | – | Nieużywany. |
| F61 | – | Nieużywany. |
| F62 | – | Nieużywany. |
| F63 | 10 A | Sterowanie dodatkową nagrzewnicą pasażerską. |
| F64 | – | Nieużywany. |
| F65 | 30 A | Wentylator dodatkowej nagrzewnicy pasażerskiej. |
Czym BASE CAMPER różni się od zwykłego Ducato FL?
Układ jest podobny konstrukcyjnie, ale nie identyczny. W BASE CAMPER w panelu kabinowym występują m.in. F32 7,5 A, F33 7,5 A, F34 7,5 A, F38 20 A i F43 20 A, a dodatkowo pojawiają się pozycje F89-F93. W zwykłym Ducato FL z tego okresu część tych bezpieczników ma inne funkcje lub wartości. Dlatego tabela BASE CAMPER powinna być stosowana tylko do pojazdów z tym wariantem instalacji.
Najczęściej sprawdzane obwody
| Urządzenie | Pozycja | Amperaż [A] | Lokalizacja |
|---|---|---|---|
| Zapalniczka | F15 | 15 A | Komora silnika |
| Gniazdo 12 V | F14 | 15 A | Komora silnika |
| Tylne gniazdo 12 V | F09 | 15 A | Komora silnika |
| Dodatkowe tylne gniazdo 12 V | F56 | 15 A | Prawy słupek |
| Klakson | F10 | 15 A | Komora silnika |
| Wycieraczki | F20 | 30 A | Komora silnika |
| Centralny zamek | F38 | 20 A | Deska rozdzielcza |
| Radio i klimatyzacja | F36 | 10 A | Deska rozdzielcza |
