Fiat Ducato mk3 FL (2014) – bezpieczniki schemat

23 stycznia 2019

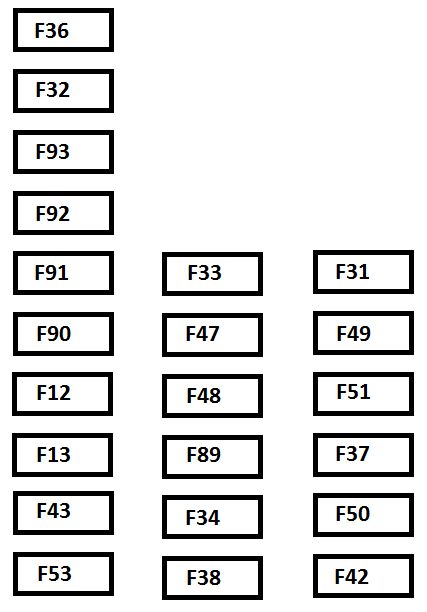

Skrzynka bezpieczników w desce rozdzielczej (centralna skrzynka)

Odbiornik	Bezpiecznik	Prąd [A]
Światło mijania prawe	F12	7,5
Światło mijania lewe, korektor ustawienia reflektora	F13	7,5
Przekaźnik skrzynki bezpieczników w komorze silnika, przekaźnik skrzynki bezpieczników w desce rozdzielczej (+kluczyka)	F31	5
Oświetlenie lamp sufitowych we wnętrzu kabiny (+ z akumulatora)	F32	7,5
Czujnik monitorowania akumulatora wersje Start & Stop (+ z akumulatora)	F33	7,5
Oświetlenie wewnętrzne Minibus (awaryjne)	F34	7,5
Światła biegu wstecznego, Centralka servotronic, Czujnik wody w filtrze oleju napędowego (+kluczyka)	F35	7,5
Radioodtwarzacz, Sterowanie klimatyzacją, Alarm, Tachograf, Centralka wyłącznika akumulatora, Czasomierz webasto (+ z akumulatora)	F36	10
Sterowanie światłami stop (główne), Trzecie światło stop, Zestaw wskaźników (+ z kluczyka)	F37	7,5
Blokada drzwi (+ z akumulatora)	F38	20
Wycieraczka szyby (+kluczyka)	F43	20
Podnośnik szyby po stronie kierowcy	F47	20
Podnośnik szyby po stronie pasażera	F48	20
Centralka czujników parkowania, Radioodtwarzacz, Elementy sterowania na kierownicy, Środkowy panel elementów sterowania, Lewy panel elementów sterowania, Panel pomocniczy, Centralka wyłącznika akumulatora (+ z kluczyka)	F49	5
Sterowanie klimatyzacją, Centralka wspomagania kierownicy, Światła cofania, Czujnik obecności wody w filtrze oleju napędowego, Debimetr, Tachograf (+ z kluczyka)	F51	5
Zestaw wskaźników (+ z akumulatora)	F53	7,5
Wolny	F89	—
Światło drogowe lewe	F90	7,5
Światło drogowe prawe	F91	7,5
Lewe światło przeciwmgłowe	F92	7,5
Prawe światło przeciwmgłowe	F93	7,5

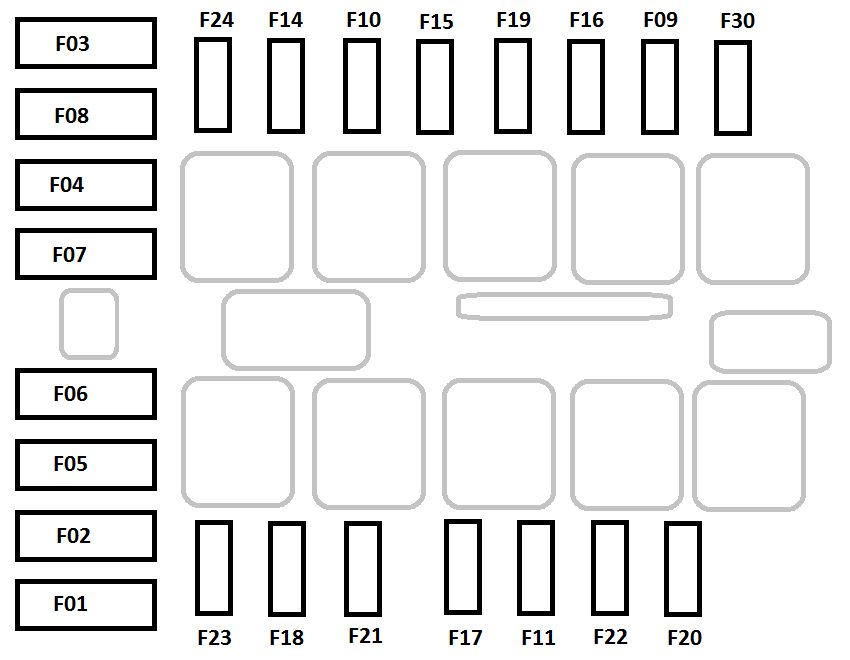

Skrzynka bezpieczników w komorze silnika

Odbiornik	Bezpiecznik	Prąd [A]
Wyłącznik zapłonu (+akumulatora)	F03	30
Filtr podgrzewany	F04	40
Rozpylacz zespołu napędowego Puma/Wentylacja wnętrza nadwozia z webasto, Pompa zrobotyzowanej skrzyni biegów (+ z akumulatora)	F05	20/50
Wentylator wysokiej prędkości układu chłodzenia silnika (+ z akumulatora)	F06	40/60
Wentylator niskiej prędkości układu chłodzenia silnika (+ z akumulatora)	F07	40/50/60
Wentylator kabiny (+ kluczyka)	F08	40
Tylne gniazdko prądowe (+ z akumulatora)	F09	15
Sygnał dźwiękowy	F10	15
Gniazdko prądowe (+ z akumulatora)	F14	15
Zapalniczka (+ z akumulatora)	F15	15
Instalacja i.e. (+kluczyka)	F16	7,5
Instalacja i.e. (układy pierwotne)	F17	10
Centralka kontroli silnika, Centralka zrobotyzowanej skrzyni biegów (+ z akumulatora)	F18	7,5
Sprężarka klimatyzacji	F19	7,5
Wycieraczki szyby przedniej	F20	30
Dodatkowy zespół elementów sterowania, regulacja i składanie lusterek (+ z kluczyka)	F24	7,5
Odszranianie lusterek	F30	15

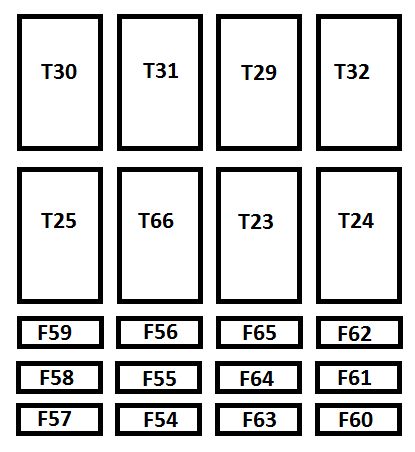

Skrzynka bezpieczników opcjonalna na słupku środkowym prawym

Odbiornik	Bezpiecznik	Prąd [A]
Wolny	F54	—
Podgrzewane siedzenia	F55	15
Gniazdko prądowe pasażerów siedzeń tylnych	F56	15
Nagrzewnica dodatkowa pod siedzeniem	F57	10
Szyba tylna ogrzewana lewa	F58	10
Szyba tylna ogrzewana prawa	F59	7,5
Wolny	F60	—
Wolny	F61	—
Wolny	F62	—
Sterowanie nagrzewnicą dodatkową pasażera	F63	10
Wolny	F64	—
Wentylator nagrzewnicy dodatkowej pasażera	F65	30
