Fiat Ducato X244 (2002-2006) – bezpieczniki, schematy czterech skrzynek

Fiat Ducato typu 244 (2002-2006) ma cztery zespoły bezpieczników: dwa na końcach deski rozdzielczej, jeden w komorze silnika w pobliżu filtra powietrza oraz blok dużych zabezpieczeń na dodatnim biegunie akumulatora. W starszych zestawieniach ten ostatni blok bywa pomijany, mimo że zasila główne części instalacji.

Podstawą poniższych wartości jest instrukcja Fiata dla Ducato X244, z uwzględnieniem różnic pomiędzy silnikami 2.0, 2.0 JTD i 2.8 JTD oraz odmianami z klimatyzacją, Webasto, automatyczną skrzynią biegów i zabudową specjalną. Schematy nie dotyczą modelu X250 produkowanego od 2006 r.

Gdzie są skrzynki bezpieczników w Fiat Ducato 2002-2006?

W egzemplarzach z kierownicą po lewej stronie główna skrzynka CFB jest na lewym końcu deski rozdzielczej, a dodatkowa CFO po prawej stronie. W autach z kierownicą po prawej stronie lokalizacje te są zamienione. Pod maską skrzynka CVM znajduje się blisko obudowy filtra powietrza, a blok CBA jest zamontowany bezpośrednio na dodatnim biegunie akumulatora.

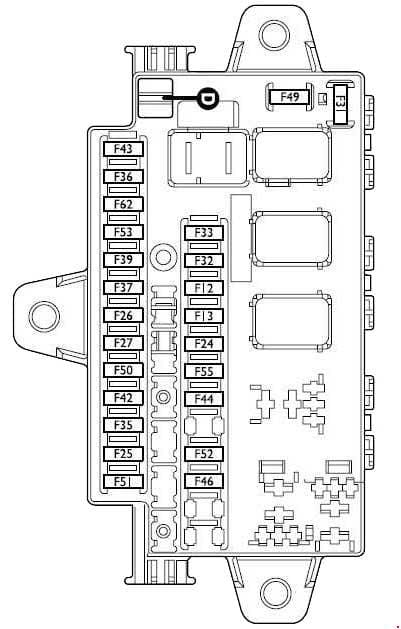

Główna skrzynka CFB w desce rozdzielczej – strona kierowcy

Jak otworzyć: otwórz drzwi kierowcy i spójrz na boczny koniec deski rozdzielczej, poniżej jej górnej krawędzi. W wersji z kierownicą po lewej stronie skrzynka CFB znajduje się za boczną osłoną. Poluzuj dwa wkręty A wskazane w instrukcji obsługi (rys. 35), a następnie zdejmij plastikową pokrywę. Za nią znajduje się panel o numeracji F12-F55. Po kontroli załóż osłonę i dokręć oba wkręty. W wersji z kierownicą po prawej stronie ta skrzynka znajduje się po stronie pasażera.

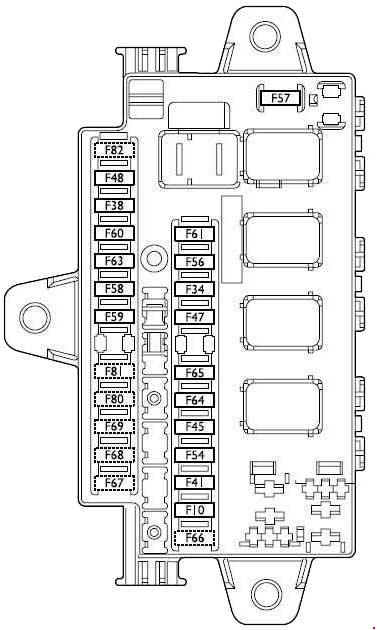

Dodatkowa skrzynka CFO w desce rozdzielczej – strona pasażera

Gdzie jest i jak się dostać: w samochodzie z kierownicą po lewej stronie znajduje się za osłoną na prawym końcu deski rozdzielczej, po stronie pasażera. Otwórz drzwi pasażera, poluzuj dwa wkręty B wskazane na rysunku 37 w instrukcji i zdejmij pokrywę. W skrzynce CFO znajdują się m.in. zabezpieczenia szyb elektrycznych, centralnego zamka, podgrzewanych lusterek i wyposażenia zabudowy. W egzemplarzach z kierownicą po prawej stronie dostęp do CFO jest po stronie kierowcy.

Bezpieczniki główne CBA przy akumulatorze

Lokalizacja: bezpośrednio na dodatnim biegunie akumulatora, pod ochronną osłoną połączeń wysokoprądowych. W tym bloku znajdują się wkładki F70-F73 zasilające kolejne rozdzielnice, alternator i obwody przewidziane dla producentów zabudów. Wartość F72 jest zależna od silnika, alternatora i obecności klimatyzacji – nie należy zastępować jej wartością z innej wersji Ducato. Ze względu na ryzyko zwarcia i bardzo wysokie prądy kontrolę oraz wymianę zabezpieczeń na biegunie akumulatora najlepiej powierzyć warsztatowi.

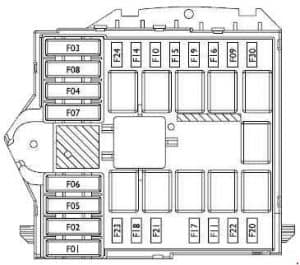

Skrzynka bezpieczników CVM w komorze silnika

Dokładne miejsce i otwieranie: otwórz maskę i znajdź skrzynkę w pobliżu obudowy filtra powietrza. Aby dotrzeć do panelu, zdejmij gumową osłonę ochronną A, następnie poluzuj wkręt B, zwolnij zatrzask C i unieś pokrywę D, zgodnie z rysunkami 39-41 w instrukcji Fiata. Układ gniazd jest oznaczony jako CVM. Po sprawdzeniu bezpieczników zamknij skrzynkę, upewniając się, że zatrzask i gumowa osłona chronią ją przed wilgocią.

Najczęściej poszukiwane bezpieczniki

Zapalniczka: F44 15 A w głównej skrzynce CFB po stronie kierowcy. Przednie gniazdo 12 V: osobne zabezpieczenie F52 20 A w tym samym panelu.

Pompa paliwa: F21 15 A w skrzynce CVM pod maską. Światła mijania: F14 10 A po prawej stronie i F15 10 A po lewej stronie, również w CVM.

Wycieraczki i spryskiwacze: F08 30 A w CVM; dodatkowo pompa spryskiwaczy korzysta z F43 15 A w CFB, zależnie od obwodu.

Centralny zamek: F38 20 A w panelu CFO. ABS: główne F04 50 A pod maską oraz F42 7,5 A w CFB.

Ogrzewanie w zabudowie: przekaźniki i bezpieczniki CFO (m.in. F57-F61) mają zastosowanie w odmianach z Webasto i dodatkową klimatyzacją. Niektóre gniazda pozostają wolne w zwykłym furgonie.

Ducato, Boxer i Jumper – uwaga na generację

Ducato X244 jest technicznie blisko spokrewnione z Citroënem Jumperem 2002-2006. Nie oznacza to jednak, że wszystkie wartości bezpieczników są identyczne w autach z różnymi silnikami i wyposażeniem. W przypadku późniejszego Fiata Ducato X250 2006-2014 rozmieszczenie i numeracja bezpieczników zostały zmienione.

FAQ: Fiat Ducato 2002-2006

Gdzie jest bezpiecznik zapalniczki?

F44 15 A w głównej skrzynce CFB na bocznym końcu deski rozdzielczej po stronie kierowcy w samochodzie z kierownicą po lewej stronie.

Czym różni się zapalniczka od dodatkowego gniazda zasilania?

Zapalniczka korzysta z F44 15 A, a przednie gniazdo zasilania 12 V z F52 20 A. To dwa odrębne obwody.

Gdzie znajdują się bezpieczniki alternatora?

W bloku CBA na dodatnim biegunie akumulatora. Zabezpieczenie alternatora ma oznaczenie F72, a jego wartość zależy od zastosowanego zespołu napędowego i wyposażenia.

Jak dostać się do skrzynki pod maską?

W pobliżu filtra powietrza zdejmij gumową osłonę A, poluzuj wkręt B, zwolnij zatrzask C i zdejmij pokrywę D.
