Fiat Ducato III X250 z pierwszego okresu produkcji (2006-2010) ma główny panel bezpieczników pod deską rozdzielczą po lewej stronie kierowcy, skrzynkę w komorze silnika i – w części odmian – dodatkowy panel na prawym środkowym słupku kabiny. Poniższe kompletne tabele odtwarzają przypisania z europejskiej instrukcji Fiata wydanej w 2007 r. Zabezpieczenia mogą różnić się w zależności od silnika, wyposażenia i rocznika.
Ważne są również późniejsze zmiany elektryczne. Na przykład w instrukcjach z 2010 i 2011 r. Fiat podaje dla części pozycji inne wartości oraz dodatkowe obwody Start&Stop. Z tego powodu nie należy automatycznie stosować tabeli z 2007 r. do samochodu po zmianach instalacji, nawet jeśli wygląda tak samo. Późniejszy model X290 jest opisany w artykule o Fiacie Ducato III FL 2014-2019.
Gdzie znajdują się skrzynki bezpieczników w Ducato X250?
W europejskim Ducato z kierownicą po lewej stronie panel kabinowy umieszczono na lewym końcu deski rozdzielczej, w pobliżu kolan kierowcy. Skrzynka silnika znajduje się pod maską, pod plastikową osłoną. Opcjonalny trzeci panel jest w dolnej części prawego środkowego słupka kabiny – dostępny po otwarciu prawych drzwi. Zależnie od przeznaczenia samochodu, np. furgon, kamper, minibus, część bezpieczników dodatkowego panelu pozostaje pusta.
Skrzynka bezpieczników pod deską rozdzielczą – lokalizacja i dostęp

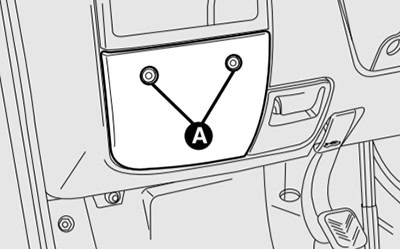

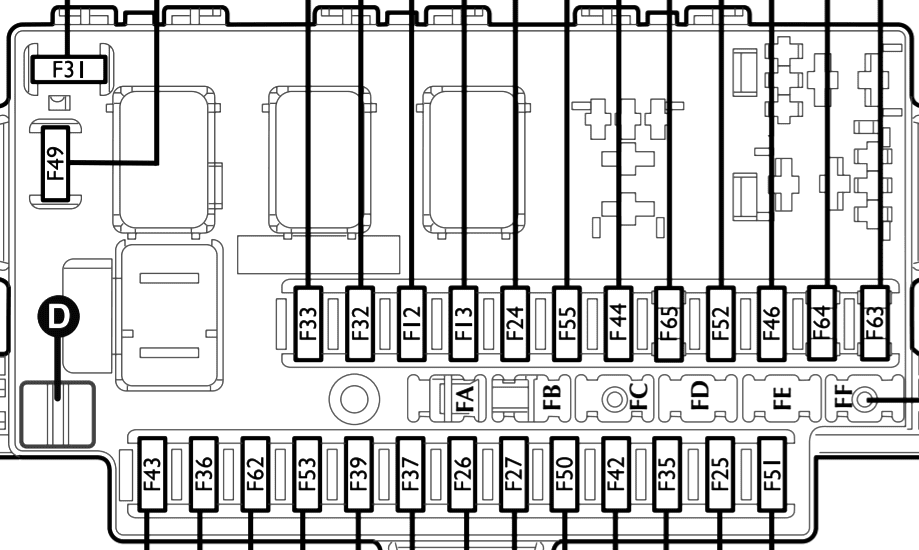

Jak otworzyć: otwórz drzwi kierowcy i znajdź osłonę w dolnej lewej części deski rozdzielczej. Wyłącz zapłon, wyjmij kluczyk i wyłącz odbiorniki. Poluzuj dwa wkręty mocujące oznaczone literą A na fabrycznej ilustracji 39, po czym zdejmij pokrywę. Za nią znajduje się panel z numerami F12-F53. Przy wymianie użyj chwytaka do bezpieczników, nie podważaj styków metalowym narzędziem. Po kontroli osadź pokrywę i dokręć mocowania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania i korektor ustawienia reflektorów |
| F31 | 7,5 | Cewki przekaźników skrzynki pod maską i deski rozdzielczej – zasilanie po zapłonie |
| F32 | 10 | Oświetlenie awaryjne kabiny Minibus – zależnie od wersji |
| F33 | 15 | Gniazdo zasilania z tyłu – jeśli występuje |
| F34 | – | Pozycja niewykorzystana w zestawieniu instrukcji 2007 |
| F35 | 7,5 | Światło cofania, układ Servotronic i czujnik wody w filtrze oleju napędowego |
| F36 | 20 | Centralny zamek – wartość z instrukcji Fiata 2007 |
| F37 | 10 | Główne światła STOP, trzecie światło STOP i zestaw wskaźników – wartość z instrukcji 2007 |
| F38 | 10 | Przekaźnik sterownika deski rozdzielczej – stałe zasilanie |
| F39 | 10 | Złącze EOBD, radio, klimatyzacja, alarm, tachograf i programator Webasto |
| F40 | 15 | Lewe ogrzewane okno tylne oraz lusterko kierowcy – jeśli występują |
| F41 | 15 | Prawe ogrzewane okno tylne oraz lusterko pasażera – jeśli występują |
| F42 | 7,5 | ABS, ASR, ESP i drugi obwód sterowania światłami STOP |
| F43 | 30 | Przednie wycieraczki |
| F44 | 20 | Zapalniczka i przednie gniazdo 12 V |
| F45 | 7,5 | Sterowanie elektrycznymi drzwiami i szybami kierowcy/pasażera |
| F46 | – | Pozycja niewykorzystana |
| F47 | 20 | Elektryczna szyba kierowcy |
| F48 | 20 | Elektryczna szyba pasażera |
| F49 | 7,5 | Radio, panel sterowania, elektryczna szyba kierowcy, alarm i czujnik deszczu |
| F50 | 7,5 | Sterownik poduszek powietrznych |
| F51 | 7,5 | Sterowanie klimatyzacją, tempomatem i tachografem |
| F52 | 7,5 | Przekaźnik opcjonalnej skrzynki przy słupku |
| F53 | 7,5 | Zestaw wskaźników i tylne światła przeciwmgielne |
Wartości F36 i F37 przedstawiono według wydania instrukcji z 2007 r. W późniejszych egzemplarzach Ducato można spotkać odpowiednio 15 A i 7,5 A, dlatego przed wymianą należy odczytać amperaż dotychczasowej wkładki i porównać go z instrukcją danego rocznika.
Skrzynka bezpieczników w komorze silnika – lokalizacja i dostęp

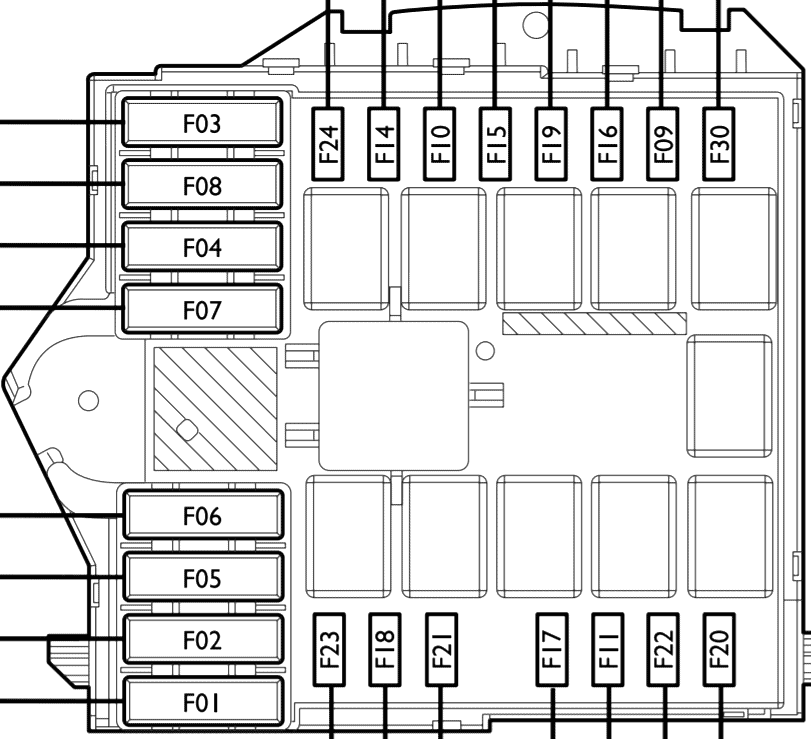

Jak otworzyć: po podniesieniu maski odszukaj czarną skrzynkę elektryczną pod pokrywą ochronną. W instrukcji Fiata dostęp przedstawiono na rysunkach 41-42. Po wyłączeniu zapłonu i wszystkich odbiorników zwolnij mocowania i zdejmij osłonę ochronną, a następnie porównaj układ F01-F30 z diagramem. Podczas zamykania sprawdź, czy pokrywa przylega całą krawędzią, aby nie dopuścić do zawilgocenia złączy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 40 | Pompa ABS – zasilanie akumulatorowe |
| F02 | 50 | Podgrzewanie świec żarowych w silnikach Diesel |
| F03 | 30 | Zasilanie wyłącznika zapłonu |
| F04 | 20 | Sterownik Webasto – jeśli występuje |
| F05 | 20 | Wentylacja kabiny współpracująca z Webasto – jeśli występuje |
| F06 | 40 / 60 | Szybki bieg wentylatora chłodnicy silnika – zależnie od wersji |
| F07 | 40 / 50 | Wolny bieg wentylatora chłodnicy silnika – zależnie od wersji |
| F08 | 40 | Dmuchawa wentylacji wnętrza |
| F09 | 20 | Pompa spryskiwaczy reflektorów – jeśli występuje |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Wtórne obwody elektronicznego wtrysku |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewe światło drogowe |
| F16 | 7,5 | Elektroniczny układ wtrysku – zasilanie po zapłonie |
| F17 | 10 | Podstawowe obwody wtrysku |
| F18 | 7,5 | Sterownik silnika – zasilanie z akumulatora |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 30 | Pompa spryskiwaczy reflektorów – drugi obwód według wydania instrukcji 2007 |
| F21 | 15 | Pompa paliwa |
| F22 | 20 | Podstawowe odbiorniki elektronicznego układu wtrysku |
| F23 | 30 | Elektrozawory ABS |
| F24 | 15 | Automatyczna skrzynia biegów – zasilanie po zapłonie, jeśli występuje |
| F30 | 15 | Przednie światła przeciwmgielne – jeśli występują |
F06 i F07 są zabezpieczeniami wentylatora chłodnicy. Ich amperaż jest zależny od konfiguracji silnika i układu chłodzenia – nie można zamieniać wartości 40, 50 i 60 A bez weryfikacji wyposażenia. W wybranych wersjach dodatkowe urządzenia w komorze silnika korzystają z osobnych przekaźników.
Opcjonalna skrzynka przy prawym słupku kabiny
Gdzie szukać i jak otworzyć: przy otwartych prawych drzwiach znajdź prostokątną osłonę w dolnej części prawego środkowego słupka kabiny. Zdejmij pokrywę zaznaczoną na rysunku 43 instrukcji Fiata. Panel jest stosowany tylko w wybranych wersjach, m.in. minibusach, samochodach z dodatkowymi fotelami, ogrzewaniem i zawieszeniem samopoziomującym. Za pokrywą znajdują się pozycje F54-F65. W zwykłym furgonie części z nich może w ogóle nie być.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F54 | – | Pozycja niewykorzystana |
| F55 | 15 | Podgrzewanie siedzeń |
| F56 | 15 | Gniazdo zasilania dla pasażerów z tyłu |
| F57 | 10 | Dodatkowa nagrzewnica pod siedzeniem |
| F58 | 10 | Światła pozycyjne w dodatkowej instalacji |
| F59 | 7,5 | Zawieszenie samopoziomujące – zasilanie akumulatorowe |
| F60 | – | Pozycja niewykorzystana |
| F61 | – | Pozycja niewykorzystana |
| F62 | – | Pozycja niewykorzystana |
| F63 | 10 | Sterowanie dodatkową nagrzewnicą pasażerów |
| F64 | – | Pozycja niewykorzystana |
| F65 | 30 | Wentylator dodatkowej nagrzewnicy pasażerów |
Najważniejsze bezpieczniki przy diagnostyce usterek
Zapalniczka i przednie gniazdo 12 V: F44 20 A w panelu pod deską rozdzielczą. Nie należy mylić ich z tylnym gniazdem F33 15 A albo opcjonalnym gniazdem F56 15 A.
Światła mijania: F12 i F13 po 7,5 A w kabinie. Światła drogowe: F14 i F15 po 7,5 A pod maską.
Pompa paliwa: F21 15 A pod maską. Przednie wycieraczki: F43 30 A w kabinie.
Układ ABS: F01 40 A i F23 30 A pod maską oraz F42 7,5 A w kabinie. W przypadku przepalenia zabezpieczeń układów bezpieczeństwa producent zaleca diagnostykę serwisową.
Wersje zabudowane i kampery
Ducato jest często bazą kamperów, lecz producent zabudowy może dołożyć własny panel zasilania części mieszkalnej. Zabezpieczeń lodówki, oświetlenia zabudowy i dodatkowego akumulatora nie należy automatycznie szukać w fabrycznych pozycjach F12-F65. Wersja z dodatkowym ogrzewaniem może korzystać z F55-F65. Zespół elektryczny jest też blisko spokrewniony z Citroënem Jumperem II 2006-2010, ale wartości trzeba weryfikować dla konkretnej konfiguracji.
FAQ: Ducato X250
Gdzie znajduje się skrzynka bezpieczników pod kierownicą?
Za osłoną z dwoma wkrętami po lewej stronie dolnej części deski rozdzielczej. Po ich poluzowaniu można zdjąć pokrywę.
Gdzie jest bezpiecznik zapalniczki?
F44 20 A w skrzynce kabinowej. Tylne gniazda zasilania mają oddzielne zabezpieczenia.
Dlaczego w moim Ducato nie ma panelu F54-F65?
To wyposażenie opcjonalne, stosowane w zależności od wersji nadwozia i instalacji. W części samochodów panel przy prawym słupku nie został zamontowany.
Czy schemat z 2007 r. pasuje do rocznika 2012?
Nie należy tego zakładać. W nowszych wydaniach instrukcji Fiat zmienił część funkcji i amperażu, między innymi w związku z systemem Start&Stop. Należy korzystać z dokumentacji właściwej dla samochodu.
