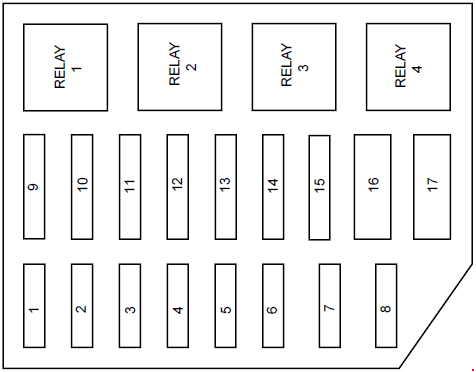

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
1 | 30 | 1992-1994: elektryczny sterownik hamulca, przekaźnik mocy policji |
20 | 1995-1997: przekaźnik pompy paliwa elektrycznego | |
2 | 20 | 1992-1994: zawracanie przyczepy, zewnętrzne przekaźniki lamp |
30 | 1995-1997: Starter Relay, Generator, Fuses 15,18 | |
3 | 25 | Wzmacniacz radiowy, wzmacniacz subwoofera |
4 | 30 | 1992-1994: Przekaźnik rozrusznika, Alternator |
20 | 1995-1997: Przekaźniki lamp zewnętrznych przyczepy | |
5 | 15 | Przekaźnik klaksonu, klakson |
6 | 30 | 1992-1994: przekaźnik ładowania akumulatorów przyczepy |
20 | 1995-1997: Moduł sterowania oświetleniem, DRL | |
7 | 30 | 1992-1994: Wyłącznik obwodu: Zamki drzwiowe, fotele elektryczne |
20 | 1995-1997: Wyłącznik obwodu: Blokady drzwi zasilania, fotele elektryczne, zwolnienie pokrywy bagażnika, zwolnienie drzwi napełniacza paliwa |
|
8 | 30 | 1992-1997: Sprężarka do zawieszenia pneumatycznego, Sprężarka do sprężarek pneumatycznych, Solenoidy do sprężarek pneumatycznych |
50 | 1992-1994: Posiadacz opcji policyjnych | |
9 | 60 | 1992-1994: patrz bezpieczniki 6, 13, 16, 17 i wyłącznik automatyczny 12 |
50 | 1995-1997: zob. bezpieczniki 1, 2, 6, 7, 10, 11, 13 i wyłącznik automatyczny 14 | |
10 | 50 | 1992-1994: Starter Relay, patrz również bezpieczniki 1, 7,10, 15,13 1995-1997: Starter Relay, patrz również bezpieczniki 5, 9 |
11 | 40 | 1992-1994: Reflektory, światła do jazdy dziennej, patrz również bezpieczniki 4, 5, 3, 9 |
40 | 1995-1997: Reflektory, światła do jazdy dziennej, patrz również bezpieczniki 4, 8,16 i wyłącznik obwodu 12 | |
12 | 30 | Przekaźnik zasilania PCM, PCM |
13 | 30 | 1992-1994: Moduł przeciwblokujący |
50 | 1995-1997: Przekaźnik wentylatora chłodzącego | |
14 | 40 | 1992-1994: Rozmrażanie tylnego okna 1995-1997: Przekaźnik odszraniania tylnego okna, patrz również Bezpiecznik 17 |
15 | 50 | 1992-1994: Przekaźnik silnika pompy hamulcowej |
30 | 1995-1997: Moduł przeciwblokujący | |
16 | 20 | 1992-1994: Pompa paliwa elektrycznego, PCM |
30 | 1995-1997: elektryczny sterownik hamulca | |
50 | 1995-1997: Posiadacz opcji policyjnych | |
17 | 20 | 1992-1994: Lewe i prawe cewki zapłonowe |
40 | 1995-1997: Zwrot przyczepy, przekaźnik ładowania akumulatorów | |
30 | 1995-1997: Przekaźnik mocy Policji | |
Przekaźnik | ||
R1 | 1995-1997: Tylny przekaźnik odszraniania | |
R2 | Przekaźnik klaksonu | |
R3 | 1992-1994: Przekaźnik mocy ABS 1995-1997: Przekaźnik wentylatora chłodzącego |
|
R4 | Przekaźnik pompy zawieszenia powietrznego, przekaźnik mocy policji |

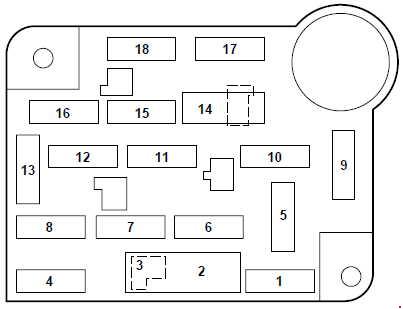

Skrzynka bezpiecznikowa przedziału pasażerskiego
Numer | A | Funkcja |
1 | 30 | 1992-1994: silnik dmuchawy |
15 | 1995-1997: światła awaryjne, kontrola prędkości, lampy stopu | |
2 | 8.25 | 1992-1994: Wycieraczka interwałowa, system spryskiwaczy |
30 | 1995-1997: Moduł sterowania wycieraczek, silnik wycieraczek przedniej szyby | |
3 | — | Nieużywane |
4 | 15 | 1992-1994: Lampy dwuteowe, zwierciadła zasilania, zdalne wejście bez klucza, podświetlane wejście, pamięć zegara, pamięć radiowa, automatyczna kontrola temperatury (ATC) 1995-1997: Moduł sterowania oświetleniem, przełącznik przyciemniania reflektorów |
5 | 10 | 1992-1994: System poduszek powietrznych |
15 | 1995-1997: lampy zapasowe, zmienne wspomaganie układu kierowniczego (VAPS), sygnały zwrotne, zawieszenie pneumatyczne, światła do jazdy dziennej, ładowanie akumulatora przyczepy, elektroniczne lusterko dzienne/nocne, Shift Lock, EATC | |
6 | 10 | 1992-1994: kontrola prędkości, zdalne wejście bez klucza, wejście podświetlane, sygnał ostrzegawczy, ściemniacz radiowy LCD, zegar, opcja policyjna |
15 | 1995-1997: regulacja prędkości, przełącznik świateł głównych, przełącznik przyciemniania reflektorów, moduł sterowania oświetleniem, zegar, podgrzewane światła wsteczne i lusterka, przekaźnik mocy policji | |
7 | 15 | 1992-1994: światła awaryjne, lampy stopu, lampy ostrzegawcze |
25 | 1995-1997: Moduł sterowania układem napędowym (PCM) Dioda zasilania, cewki zapłonowe | |
8 | 20 | 1992-1994: Zapalniczka do papierosów |
15 | 1995-1997: Moduł sterowania oświetleniem, zwierciadła zasilania, zdalne wejście bez klucza, pamięć zegara, pamięć radiowa, elektroniczna automatyczna kontrola temperatury (EATC), blokady drzwi zasilania, elektryczne fotele, elektryczne okna elektryczne, lampy punktowe policji | |
9 | 15 | 1992-1994: Automatyczne światła główne opóźnione wyjście, zdalne światła bez klucza, światła zewnętrzne |
30 | 1995-1997: silnik dmuchawy, klimatyzacja – przełącznik trybu ogrzewania | |
10 | 15 | 1992-1994: Klimatyzator – podgrzewacz powietrza, automatyczna regulacja temperatury (ATC), lampki sygnalizacyjne obrotów |
10 | 1995-1997: Moduł poduszki powietrznej | |
11 | 5 | 1992-1994: Oświetlenie klastra instrumentów, Oświetlenie przełącznika panelu instrumentów |
15 | 1995-1997: Radio | |
12 | 20 | 1992-1994: Wyłącznik obwodu: Okna elektryczne |
20 | 1995-1997: Wyłącznik obwodu: Moduł sterowania oświetleniem, Flash-to-Pass, główny wyłącznik światła |
|
13 | 10 | 1992-1994: Autolamp, sygnał ostrzegawczy, analogowe wskaźniki i wskaźniki klastra, automatyczna skrzynia biegów |
15 | 1995-1997: Moduł poduszki powietrznej, lampy ostrzegawcze, analogowe wskaźniki i wskaźniki klastra, elektroniczna automatyczna transmisja, moduł sterowania oświetleniem, przednia jednostka sterująca | |
14 | 20 | 1995-1997: Wyłącznik obwodu: Sterowanie oknem/drzwiami, moduł drzwi kierowcy, funkcja One Touch Down, analogowy klaster instrumentów |
15 | 10 | Hamulce przeciwblokujące, wskaźnik naładowania |
16 | 15 | 1992-1994: Antena mocy, zegar, radio |
20 | 1995-1997: Zapalniczka papierosów, awaryjne przekaźniki laserowe | |
17 | 15 | 1992-1994: lampy zapasowe, zmienne wspomaganie układu kierowniczego (VAPS), tylne odszranianie, zawieszenie pneumatyczne, światła do jazdy dziennej, ładowanie akumulatora przyczepy, elektroniczne lusterko dzienne/nocne, blokada Shift Lock |
10 | 1995-1997: Lusterka elektryczne, odszranianie tylne | |
18 | 15 | System poduszek powietrznych, cyfrowy klaster instrumentów, ogrzewane czujniki tlenu (HO2S (1992-1994)) |

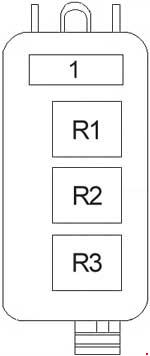

Dodatkowa skrzynka przekaźników
Dioda | |
1 | Zasilanie PCM Power |
Przekaźnik | |
R1 | Wycięcie na klimatyzację i klimatyzację |
R2 | Pompa paliwa |
R3 | Zasilanie PCM Power |
