Ford Crown Victoria (1998-2002) – bezpieczniki schemat

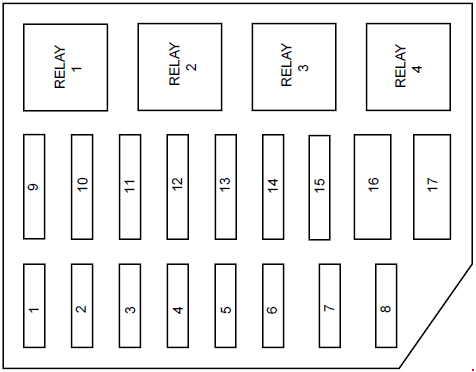

Skrzynka bezpiecznikowa komory silnika
Nume | A | Funkcja |
1 | 20 | Przekaźnik pompy paliwa elektrycznego |
2 | 30 | Generator, przekaźnik rozruchowy, bezpieczniki 15 i 18 |
3 | 25 | Radio, zmieniarka CD, wzmacniacz subwoofera |
4 | 30 | Przekaźnik mocy Policji |
5 | 15 | Przekaźnik klaksonu |
6 | 20 | Moduł DRL |
7 | 20 | Wyłącznik obwodu: Zamki drzwi zasilania, fotele elektryczne, zwolnienie pokrywy bagażnika |
8 | 30 | System zawieszenia pneumatycznego |
9 | 50 | Patrz Bezpieczniki 5 i 9 |
10 | 50 | Patrz bezpieczniki 1, 2, 6, 7, 10, 11, 13 i wyłącznik automatyczny 14 |
11 | 40 | 1998-2000:bezpieczniki 4, 8, 16 i wyłącznik automatyczny 12 |
50 | 2001-2002:bezpieczniki 4, 8, 16 i wyłącznik automatyczny 12 | |
12 | 30 | PCM Power Relay, PCM, PCM, moduł pojazdu na gaz ziemny |
13 | 50 | Przekaźnik wentylatora chłodzącego o wysokiej prędkości |
14 | 40 | Przekaźnik odszraniania tylnego okna, patrz również Bezpiecznik 17 |
15 | 50 | 1998-2000: Moduł przeciwblokujący |
40 | 2001-2002: Moduł przeciwblokujący | |
16 | 50 | Policyjny posiadacz bezpieczników |
17 | 30 | Przekaźnik wentylatora chłodzącego |
Przekaźnik | ||
R1 | Przekaźnik odszraniania z tyłu | |
R2 | Przekaźnik klaksonu | |
R3 | Przekaźnik wentylatora chłodzącego | |
R4 | Przekaźnik pompy zawieszenia powietrznego, przekaźnik mocy policji |

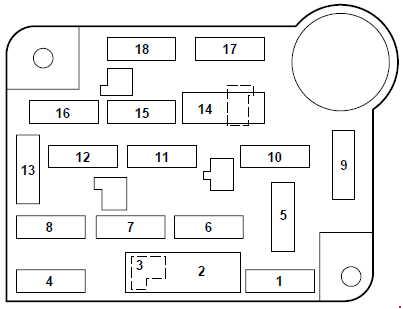

Skrzynka bezpiecznikowa przedziału pasażerskiego (1998-2000)
Numer | A | Funkcja |
1 | 15 | Przełącznik położenia pedału hamulca (BPP), przełącznik wielofunkcyjny, regulacja prędkości |
2 | 30 | Moduł sterowania wycieraczek, silnik wycieraczek szyby przedniej |
3 | — | Nieużywane |
4 | 15 | Moduł sterowania oświetleniem, wyłącznik oświetlenia głównego |
5 | 15 | Lampy zapasowe, zmienne wspomaganie układu kierowniczego (MAPS), sygnały zwrotne, zawieszenie pneumatyczne, światła do jazdy dziennej, elektroniczne lusterko dzienne/nocne, blokada zmiany biegów, EATC, ostrzeżenie o gongu prędkości |
6 | 15 | Sterowanie prędkością, Główny wyłącznik światła, Moduł sterowania oświetleniem, zegar, przekaźnik zasilania Policji |
7 | 25 | Moduł sterowania układem napędowym (PCM) Dioda zasilania, cewki zapłonowe |
8 | 15 | Moduł sterowania oświetleniem, lusterka zasilające, moduł PATS, wejście bez klucza, pamięć zegara, elektroniczna automatyczna kontrola temperatury (EATC), elektryczne okna, oświetlenie punktowe Police, SecuriLock |
9 | 30 | Dmuchawa silnika, przełącznik trybu pracy A/C-Heater |
10 | 10 | Moduł poduszki powietrznej |
11 | 5 | Radio |
12 | 18 | Wyłącznik obwodu: Moduł sterowania oświetleniem, Flash-to-Pass, wyłącznik oświetlenia głównego |
13 | 15 | Lampy ostrzegawcze, analogowe wskaźniki i wskaźniki klastra, automatyczna transmisja elektroniczna, moduł sterowania oświetleniem |
14 | 20 | Wyłącznik obwodu: Sterowanie oknem/drzwiami, moduł drzwi kierowcy, jedno dotknięcie w dół |
15 | 10 | Hamulce przeciwblokujące, klaster instrumentów, przełącznik sterowania skrzynią biegów |
16 | 20 | Zapalniczka samochodowa, pomocniczy punkt zasilania |
17 | 10 | Odmrażanie z tyłu |
18 | 10 | Moduł poduszki powietrznej |

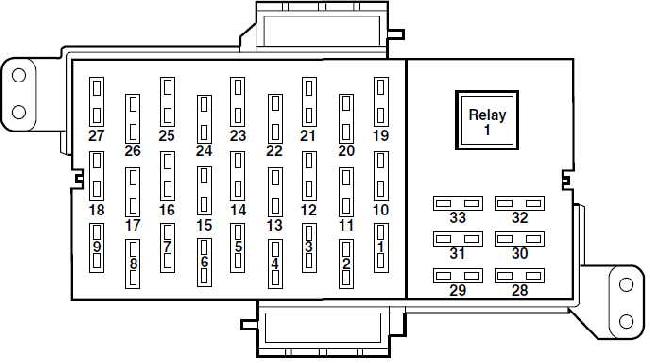

Skrzynka bezpiecznikowa przedziału pasażerskiego (2001-2002)
Numer | A | Funkcja |
1 | — | Nieużywane |
2 | — | Nieużywane |
3 | — | Nieużywane |
4 | 10 | Poduszki powietrzne |
5 | — | Nieużywane |
6 | 15 | Klaster instrumentów, moduł lamp ostrzegawczych, przełącznik sterowania transmisją, moduł sterowania oświetleniem (LCM) |
7 | — | Nieużywane |
8 | 25 | Moduł sterowania pociągiem energetycznym (PCM) Przekaźnik zasilania, cewka włączona (Coil-on-Plugs), Pojemność na hałas radiowy, pasywny system przeciwkradzieżowy (PATS) |
9 | — | Nieużywane |
10 | 10 | Rozmrażanie tylnego okna |
11 | — | Nieużywane |
12 | — | Nieużywane |
13 | 5 | Radio |
14 | 10 | Przełącznik kontroli trakcji, hamulce przeciwblokujące (ABS), klaster instrumentów |
15 | 15 | Serwo regulacji prędkości, oświetlenie wyłącznika oświetlenia głównego, moduł sterowania oświetleniem (LCM), zegar, przekaźnik zasilania Policji |
16 | 15 | Lampy cofania, sygnały skrętu, blokada zmiany biegów, moduł DRL, sterowanie EVO, elektroniczny dzień/noc, lusterko |
17 | 30 | Silnik wycieraczek, moduł sterowania wycieraczek |
18 | 30 | Nagrzewnica Silnik dmuchawy |
19 | 20 | Pomocniczy punkt zasilania |
20 | — | Nieużywane |
21 | 15 | Przełącznik wielofunkcyjny, moduł sterowania oświetleniem (LCM), wskaźnik PATS, lampy postojowe, oświetlenie tablicy przyrządów |
22 | 15 | Serwo regulacji prędkości, światła awaryjne |
23 | 15 | Elektrycznie sterowane okna/drzwi, PATS, lusterka zewnętrzne z tyłu, moduł EATC, klaster instrumentów, zegar, moduł sterowania oświetleniem (LCM), lampy wewnętrzne |
24 | 10 | Lewy reflektor światła mijania |
25 | 20 | Punkt zasilania, Zapalniczka samochodowa, Lasery ratunkowe |
26 | 10 | Prawy reflektor światła mijania |
27 | 25 | Moduł sterowania oświetleniem (LCM), główny wyłącznik światła, lampy zakrętowe, czujnik ciśnienia zbiornika paliwa |
28 | 20 | Okna zasilane energią elektryczną |
29 | — | Nieużywane |
30 | — | Nieużywane |
31 | — | Nieużywane |
32 | 20 | Wartości ABS |

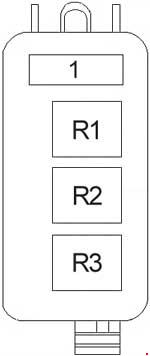

Dodatkowa skrzynka przekaźników
Dioda | |
1 | Zasilanie PCM Power |
Przekaźnik | |
R1 | Wycięcie na klimatyzację i klimatyzację |
R2 | Pompa paliwa |
R3 | Zasilanie PCM Power |
