Skrzynka bezpiecznikowa przedziału pasażerskiego

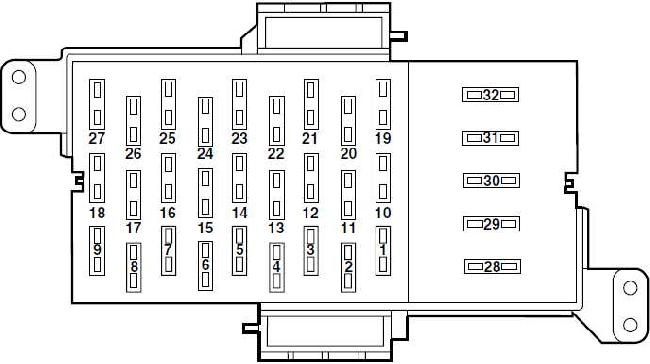

2003-2004

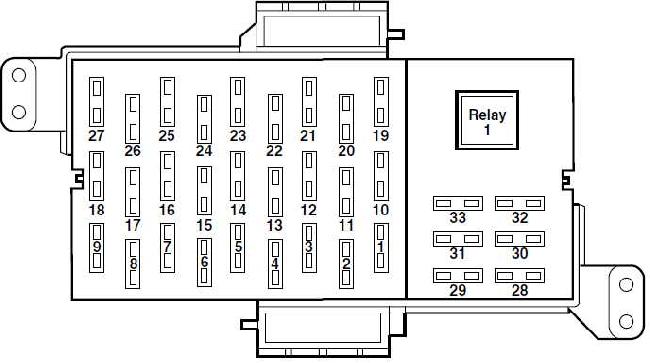

2005-2012
Numer | A | Funkcja |
1 | 15 | 2003-2004: Zmieniarka dźwięku, CD 2005-2006: Taksówki, klaster, moduł sterowania oświetleniem (oświetlenie wewnętrzne) |
10 | 2007-2012: Zapłon (START) – Cewka przekaźnika rozrusznika, DTRS | |
2 | 5 | 2003-2004: Audio |
10 | 2005-2006: Zapłon (ON) – moduł elektronicznej automatycznej regulacji temperatury (EATC), przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w EATC), cewka przekaźnika klimatyzacji | |
7.5 | 2007-2012: Lusterka zasilające, przełączniki blokady drzwi, przełącznik lusterka, przełącznik klawiatury, przełącznik Decklid, DDM, klaster | |
3 | 7.5 | 2003-2004: Lusterka |
10 | 2005-2006: Moduł EATC (pojazdy wyposażone tylko w EATC) Audio (podstawowy system audio w pojazdach niewyposażonych w EATC) |
|
5 | 2007-2012: Zapłon (START) – Wyciszenie dźwięku, skrzynka rozdzielcza prądu Policji (PDB) (tylko pojazdy policji) | |
4 | 10 | 2003-2004: Poduszki powietrzne 2005-2006: Zapłon (ON) – moduł ABS (ABS), moduł tylnego zawieszenia pneumatycznego (RASM), wspomaganie zmiennego układu kierowniczego (VAPS) 2007-2012: Moduł sterowania oświetleniem (LCM) (oświetlenie przełącznikowe), czujnik autolamp |
5 | 25 | 2003-2004: Taca opakowaniowa i tylna błyskawica (opcje pojazdu policyjnego) |
10 | 2005-2006: Wyłącznik regulacji prędkości obrotowej, sygnał stopu, Blokada zmiany biegów (BTSI) (przekładnia kolumnowo-zmianowa) | |
7.5 | 2007-2012: Zapłon (ON/ACC) – LCM | |
6 | 15 | 2003-2004: Moduł lamp ostrzegawczych zespołu wskaźników, przełącznik sterowania nadbiegiem, moduł sterowania oświetleniem (LCM), sprzęgło klimatyzacyjne, klaster analogowy |
10 | 2005-2006: Zapłon (ON) – Klaster | |
7.5 | 2007-2012: LCM | |
7 | 10 | 2003-2004: Moduł drzwi kierowcy (DDM), radio premium, wejście startowe do PDB policji (opcja pojazdu policyjnego) 2005-2006: LCM (lampy postojowe, oświetlenie wyłącznika) 2007-2012: Zapłon (ON/ACC) – Moduł wycieraczki |
8 | 25 | 2003-2004: Moduł sterowania układem napędowym (PCM) przekaźnik mocy, wtyczki typu Coil-on, kondensator hałasu radiowego, pasywny system antykradzieżowy (PATS) |
10 | 2005: Zapłon (ON) – tylne zawieszenie pneumatyczne (RASM), wspomaganie zmiennego układu kierowniczego (VAPS) 2006: LCM 2007-2012: Moduł elektronicznej automatycznej regulacji temperatury (EATC) (pojazdy wyposażone tylko w EATC) |
|
9 | 5 | 2003-2004: Czujnik zasięgu transmisji |
20 | 2005: LCM (reflektory, światła zakrętowe) | |
10 | 2006: LCM (oświetlenie przełącznika) | |
7.5 | 2007-2012: Zapłon (ON/ACC) – Oświetlenie zamka drzwiowego, Podgrzewany przełącznik oświetlenia siedzeń, dach księżycowy, konsola napowietrzna, radio, antena, lusterko elektrochromatyczne, cewka przekaźnika okiennego (tylko w pojazdach nie należących do policji), cewka przekaźnika okna i pokładu oraz cewka przekaźnika policyjnego ON/ACC (tylko w pojazdach policji). | |
10 | 10 | 2003-2004: Rozmrażanie tylnej szyby, podgrzewane lusterka |
5 | 2005-2006: Zapłon (ON/START) – Moduł drzwi kierowcy (DDM), Police PDB (tylko pojazdy policyjne) | |
15 | 2007-2012: Zagrożenia (tylko pojazdy niebędące pojazdami policyjnymi) | |
20 | 2007-2012: Zagrożenia (tylko pojazdy policji) | |
11 | 5 | 2003-2004: Przekaźnik kontroli trakcji (tylko ABS w/kontrola trakcji) |
10 | 2005-2006: Zapłon (START) – cewka przekaźnika ON/ACC (okna) (tylko pojazdy nie będące pojazdami policji) Zapłon (START) – cewka przekaźnika ON/ACC (okno i pokład) i cewka przekaźnika Police ON/ACC (tylko pojazdy policji) |
|
15 | 2007-2012: Zapłon (ON) – Sygnały skrętu | |
12 | 15 | 2003-2004: Wielofunkcyjny przełącznik do lamp obracania/niebezpieczeństwa |
10 | 2005-2006: Zapłon (ON/START) – Cewka przekaźnika rozrusznika, DTRS | |
15 | 2007-2012: Audio | |
13 | 5 | 2003-2004: Radio |
10 | 2005-2006: Zapłon (START) – Moduł wycieraczki 2007-2012: Zapłon (ON) – moduł ABS (2007-2008), tylny moduł zawieszenia pneumatycznego (RASM), wspomaganie zmiennego układu kierowniczego (VAPS; 2007-2008), klaster |
|
14 | 10 | 2003-2004: Układ przeciwblokujący (ABS), klaster instrumentów 2005-2006: Zapłon (ON) – BTSI (przekładnia podłogowa) |
15 | 2007-2012: Taksówki, regulowane pedały | |
15 | 15 | 2003-2004: Moduł regulacji prędkości obrotowej, cewka przekaźnika mocy (opcja pojazdu policyjnego), LCM, zegar, przekaźnik silnika dmuchawy EATC, oświetlenie zamka drzwiowego, podgrzewany przełącznik siedzenia, dach księżycowy. |
7.5 | 2005-2006: Zapłon (START) – LCM, oświetlenie zamka drzwiowego, oświetlenie podgrzewanego przełącznika siedzenia, Księżycodporny, Konsola napowietrzna, Lustro elektrochromatyczne | |
10 | 2007-2012: Zapłon (ON) – moduł EATC, przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w ręczny układ klimatyzacji), cewka przekaźnika klimatyzacji | |
16 | 15 | 2003-2004: Lampy cofania, Blokada zmiany kierunku jazdy, Moduł DRL, VAP Steering, Elektroniczne lusterko dzienne/nocne, Konsola górna, Zawieszenie pneumatyczne, 2005-2006: Kontrola klimatu, Podgrzewany moduł siedzenia, Moduł Speed chime (tylko GCC), DDM, Lampy zapasowe Zapłon (ON) – Sygnały załączenia |
20 | 2007-2012: Zapalniczka samochodowa (2007-2008), OBD II | |
17 | 7.5 | 2003-2004: Silnik wycieraczki |
10 | 2005-2006: Zapłon (START) – Audio 2007-2012: Zapłon (ON) – przełącznik trybu klimatyzacji (pojazdy wyposażone w ręczną klimatyzację), drzwi blend, podgrzewane moduły siedzeń, BTSI (przekładnia zmiany biegów) |
|
18 | 10 | 2003-2004: Nieużywane 2005-2006: Zapłon (ON) – przełącznik trybu klimatyzacji (tylko ręczny A/C), drzwi blend, DDM, podgrzewane moduły siedziska, moduł świateł do jazdy dziennej (DRL) |
15 | 2007-2012: Moduł sterowania oświetleniem (oświetlenie wewnętrzne) | |
19 | 15 | 2003-2004: Lampy hamulcowe, sygnał hamowania dla PCM, ABS i modułu kontroli prędkości, DDM |
10 | 2005-2012: Światła mijania z lewej strony, DRL | |
20 | 20 | 2003-2004: Lampa punktowa (opcja pojazdu policyjnego) |
10 | 2005-2012: Zapłon (ON/ACC) – Światła awaryjne, układ przeciwblokujący (ABS; 2009-2012) | |
21 | 15 | 2003-2004: LCM dla lamp parkowych i oświetlenia wnętrza, automatyczna lampa/czujnik wyładowania |
10 | 2005-2012: Światła mijania z prawej strony, DRL | |
22 | 20 | 2003-2004: Serwomechanizm regulacji prędkości obrotowej, wielofunkcyjny przełącznik świateł awaryjnych, włącznik/wyłącznik hamulca, zasilanie bezpiecznika IP 19 |
10 | 2005-2012: Zapłon (ON/ACC) – Moduł kontroli ograniczeń (RCM), czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszek powietrznych pasażerów (PADI) | |
23 | 15 | 2003-2004: Moduł EATC, Zestaw przyrządów, Zegar, LCM, Lampy wewnętrzne, przełączniki zamków drzwiowych, Drzwi ajar i lampy dachowe (pojazdy taksówkowe) 2005-2012: Przełącznik wielofunkcyjny (Flash-to-pass), LCM (Wysokie wiązki; 2006-2012) |
24 | 10 | 2003-2004: Światła mijania z lewej strony 2005-2012: Zapłon (ON/ACC) – moduł pasywnego systemu antywłamaniowego (PATS), moduł przekaźnika układu napędowego (PCM), cewka przekaźnika paliwa, cewka przekaźnika cewki aapłonowej. |
25 | 15 | 2003-2004: Zapalniczka cygara 2005-2006: Czujnik autolamp/wyładowania, lusterka zasilania, przełączniki blokady drzwi (DDM), przełącznik lusterek, przełącznik klawiatury, przełącznik Decklid, regulowany przełącznik pedału, DDM 2007-2012: LCM (lampy postojowe, lampy narożne, lampy rejestracyjne) |
26 | 10 | 2003-2004: Prawe światło mijania 2005-2006: Zapłon (ON/ACC) – klaster analogowy, moduł lampy ostrzegawczej, LCM, wyłącznik bezpieczeństwa Overdrive, tylna cewka przekaźnika odszraniania 2007-2012: Zapłon (ON/START) – klaster, LCM, wyłącznik Overdrive, przełącznik kontroli trakcji |
27 | 25 | 2003-2004: LCM dla świateł zakrętowych i świateł drogowych |
20 | 2005-2006: Zapalniczka samochodowa, OBD II, punkt zasilania 2007-2012: Nieużywane |
|
28 | 20 | 2003-2004: Okna elektryczne, DDM, panel przyrządów/odblokada drzwiowa (tylko pojazdy policyjne) |
10 | 2005-2006: Centralna lampa stopu o wysokim natężeniu światła (CHMSL) | |
7.5 | 2007-2012: Sygnał hamowania, LCM (blokada zmiany biegów hamulca), ABS | |
29 | 15 | 2003-2004: Nieużywane 2005-2006: Audio |
2 | 2007-2012: Zagrożenie w pojeździe (tylko pojazdy policji) | |
30 | 15 | 2003-2004: Nieużywane 2005-2006: Lampy stopu, MFS |
2 | 2007-2012: Oszczędzanie baterii (tylko pojazdy policyjne) | |
31 | 15 | 2003-2004: Nieużywane 2005-2006: Zagrożenia (pojazdy niestanowiące policji) |
20 | 2005-2006: Zagrożenia (pojazdy policyjne) | |
5 | 2007-2012: Klucz w (LCM) | |
32 | 10 | 2003-2004: Nieużywane 2005-2006: Podgrzewacze lusterek, wskaźnik odszraniania z tyłu |
2 | 2007-2012: Zagrożenie (tylko pojazdy policji) | |
33 | 10 | Moduł gaśniczy (jeżeli jest wyposażony) (tylko pojazdy policji) |
Przekaźnik | ||
K101 | 2005-2006: Rozmrażarka tylna 2007-2012: Przekaźniki okienne, Decklid (tylko pojazdy policji) |

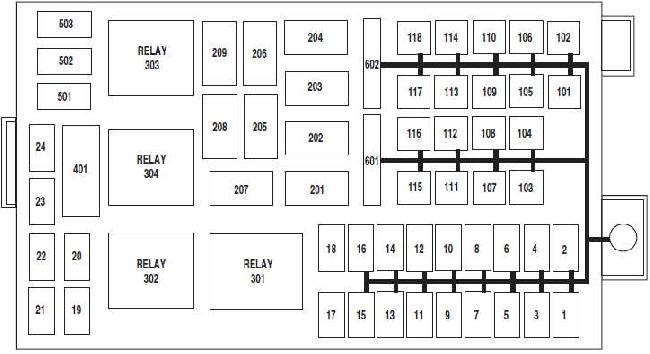

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
1 | 25 | 2003-2004: Audio |
20 | 2005: Przełącznik zapłonu (Key in, RUN 1, RUN 2) | |
25 | 2006: Przełącznik zapłonu (Key in, RUN 1, RUN 2), zagrożenia | |
30 | 2007-2012: Przełącznik zapłonu | |
2 | 20 | 2003-2004: Punkt zasilania |
25 | 2005-2006: Przełącznik zapłonu (RUN/START, RUN/ACC, START) | |
20 | 2007-2012: Szyberdach (’07-’08), Reflektory punktowe (tylko pojazdy policji) | |
3 | 20 | 2003-2004: Podgrzewane siedzenia |
10 | 2005-2012: Moduł sterujący układu napędowego (PCM) – utrzymać zasilanie, odpowietrznik kanistra | |
4 | 10 | 2003-2004: Klakson |
20 | 2005-2012: Zasilanie przekaźników paliwowych | |
5 | 20 | 2003-2004: Pompa paliwa |
10 | 2005-2012: Tylny moduł zawieszenia pneumatycznego (RASM), moduł VAPS (’05-’08) | |
6 | 15 | 2003-2004: Nieużywane 2005-2012: Regulator alternatywny |
7 | 20 | 2003-2004: Szyberdach |
30 | 2005-2012: Zasilanie przekaźników PCM | |
8 | 20 | Moduł drzwi kierowcy (DDM) |
9 | 15 | 2003-2004: Nieużywane 2005-2012: Zasilanie cewek zapłonowych przekaźnikiem |
10 | 20 | 2003-2004: Nieużywane 2005-2012: Zasilanie dla przekaźników klaksonu |
11 | 20 | 2003-2004: Światła do jazdy dziennej (DRL) |
15 | 2005-2012: Zasilanie przekaźnika sprzęgłowego prądu przemiennego | |
12 | 25 | 2003-2004: Nieużywane 2005-2012: Audio (tylko pojazdy inne niż policyjne) Lampy tray (tylko pojazdy policyjne) |
13 | 20 | 2003-2004: Nieużywane 2005-2012: Punkt zasilania tablicy przyrządów |
14 | 20 | 2003-2004: Nieużywane 2005-2012: Wyłącznik świateł stopu |
15 | 15 | 2004: Alternator |
20 | 2005-2006: Podgrzewane siedzenia | |
15 | 2007-2012: Zasilanie akumulatorów pomocniczych Policji 1 (tylko pojazdy policyjne) | |
16 | 20 | 2003-2004: Nieużywane 2005: Moduł świateł do jazdy dziennej (DRL |
25 | 2006: Lampy tray lamps (tylko pojazdy policyjne) | |
20 | 2007-2012: Podgrzewane fotele, zasilanie akumulatorów policyjnych 2 (tylko pojazdy policyjne) | |
17 | 10 | 2003-2007: Nieużywane 2008-2012: R/A handlowe |
18 | 10 | 2003-2007: Nieużywane 2008-2012: R/A handlowe |
19 | 10 | 2003-2004: Moduł sterowania układu napędowego (PCM), wtryskiwacze paliwa, moduł wtryskiwaczy paliwa NGV |
15 | 2005-2012: Wtryskiwacze | |
20 | 10 | 2003-2004: PCM, HEGOs |
15 | 2005-2006: PCM, czujnik masowego przepływu powietrza (MAF), IAT 2007-2012: PCM |
|
21 | 15 | 2003-2004: Nieużywane 2005-2012: Obciążenia i czujniki układu napędowego, cewka przekaźnika sprzęgła klimatyzacyjnego (2006) |
22 | 20 | 2003-2005: Nieużywane 2006-2012: Dane wyjściowe PDB Policji (tylko pojazdy policyjne) |
23 | 20 | 2003-2005: Nieużywane 2006-2012: Dane wyjściowe PDB Policji (tylko pojazdy policyjne) |
24 | 5 | 2003-2004: Nieużywane 2005: Wyciszenie radia 2006: Nieużywane |
10 | 2007-2012: Podgrzewane lusterka, tylny wskaźnik odszraniania | |
101 | 30 | 2003-2004: Przełącznik zapłonu, cewka silnika rozrusznika poprzez przekaźnik rozrusznika, bezpieczniki IP 7, 9, 12 i 14 |
40 | 2005-2012: Zasilanie przekaźników dmuchaw | |
102 | 50 | Wentylator chłodzący (silnik) |
103 | 40 | 2003-2004: Silnik dmuchawy |
50 | 2005: Panel przyrządów (I/P) zasilanie skrzynki bezpiecznikowej #1, bezpieczniki I/P 23, 25, 27 i 31 2006: Panel przyrządów (I/P) zasilanie skrzynki bezpiecznikowej #1, bezpieczniki I/P 19, 21, 23, 25 i 27 2007-2012: Panel przyrządów (I/P) zasilanie skrzynki bezpiecznikowej #1, bezpieczniki I/P 10, 12, 14, 16 i 18 |
|
104 | 40 | 2003-2004: Podgrzewany przekaźnik podświetlenia 2005: Panel przyrządów (I/P) zasilanie skrzynki bezpieczników #2, bezpieczniki I/P 1, 3, 5, 7 i 9 2006: Panel przyrządów (I/P) zasilanie skrzynki bezpieczników #2, bezpieczniki I/P 1, 3, 5, 7, 8 i 9 |
50 | 2007-2012: Panel przyrządów (I/P) zasilanie skrzynki bezpiecznikowej #2, bezpieczniki I/P 2, 4, 6, 8, 19, 21, 23 i 25 | |
105 | 30 | 2003-2004: Przekaźnik mocy PCM lub moduł NGV (tylko pojazdy napędzane gazem ziemnym), złącze diagnostyczne, PDB 19 i 20, przekaźnik sprzęgłowy klimatyzacji, przekaźnik modułu pompy paliwa 2005-2012: Żywienie przekaźników rozruszników |
106 | 40 | Moduł ABS (pompa) |
107 | 40 | 2003: Korona Ameryka Północna (opcja pojazdu policyjnego) |
50 | 2004: Tylny punkt dostępu policji (tylko pojazdy policji) | |
40 | 2005-2012: Tylne zasilanie przekaźnika odszraniania | |
108 | 50 | 2003-2004: Tylny punkt dostępu policji (tylko pojazdy policji) |
20 | 2005-2006: Szyberdach (tylko pojazdy nienależące do policji) Reflektory punktowe (dostępne tylko w pojazdach policji, pojazdach z długim rozstawem osi [LWB] i pojazdach użytkowych) 2007-2012: 2009-2012: Lżejsze cygara (tylko pojazdy bezkolizyjne), Zasilanie akumulatora osprzętu policyjnego 3 (tylko pojazdy policyjne) |
|
109 | 50 | 2003-2004: Lekki pręt (opcja pojazdu policyjnego) |
20 | 2005-2012: Moduł ABS (Zawory) | |
110 | 50 | 2003-2004: Przekaźnik przekaźnikowy dla przedniego PDB (opcja pojazdu policyjnego) |
30 | 2005-2012: Moduł wycieraczki | |
111 | 30 | 2003-2004: Zasilanie przekaźnika mocy (opcja pojazdu policyjnego) |
50 | 2005-2012: Zasilanie akumulatorów Policji PDB lub akumulatorów pomocniczych Policji I/P (tylko pojazdy Policji) | |
112 | 50 | 2003-2004: Przełącznik zapłonu zasilania bezpieczników IP 4, 6, 8, 11, 13, 15, 17, 20, 22 i 28 |
30 | 2005-2012: Sprężarka z zawieszeniem pneumatycznym (tylko pojazdy nie będące pojazdami policyjnymi) | |
40 | 2005-2012: Police PDB relay feed (tylko pojazdy policyjne) | |
113 | 50 | 2003-2004: Bezpiecznikiniki IP do pasz 3, 5, 21, 23, 25, 27 2005-2012: Lekki słupek Policji lub tułów Policji (prawy panel odbicia) zasilanie akumulatora (tylko pojazdy Policji) |
114 | 30 | 2003-2004: Układ kierowniczy VAP, sprężarka zawieszenia pneumatycznego, zespół instrumentów |
50 | 2005-2012: Zasilanie akumulatorów Policji PDB lub akumulatorów pomocniczych Policji I/P (tylko pojazdy Policji) | |
115 | 50 | 2003-2004: Przełącznik zapłonu zasilania bezpieczników IP 16 i 18 2005-2012: Tylny punkt zasilania lub tułów Policji (prawy panel odbicia) zasilanie akumulatora (tylko pojazdy Policji) |
116 | 30 | 2003-2004: Wycieraczki |
50 | 2005-2012: Zasilanie akumulatorów policyjnych I/P (tylko pojazdy policyjne) | |
117 | 50 | 2003-2004: B+ feed for PDB (opcja pojazdu policyjnego) 2005-2012: Zasilanie akumulatorów Policji PDB lub akumulatorów pomocniczych Policji I/P (tylko pojazdy Policji) |
118 | 20 | 2003-2004: ABS |
50 | 2005-2012: Tylny punkt zasilania lub tułów Policji (prawy panel odbicia) zasilanie akumulatora (tylko pojazdy Policji) | |
401 | — | Nieużywane |
601 | 50 | 2003-2004: Korona Ameryka Północna (opcja pojazdu policyjnego) |
20 | 2005-2012: Siedzenia elektryczne, lędźwiowe, pokładowe (tylko pojazdy policji) | |
602 | 20 | 2003-2004: Regulowane pedały, Fotelik, Blokady, Decklid, Lumbar, Zwolnienie Decklid (opcja pojazdu policyjnego) 2005-2009: Przekaźniki RUN/ACC (okna) (tylko pojazdy niepolicyjne) zasilanie przekaźników RUN/ACC (okna i poślizgi pokładowe) (tylko pojazdy policji) 2010-2012: zasilanie przekaźników RUN/ACC – okna, Decklid (tylko pojazdy policji) |
Dioda | ||
501 | 2003-2004: PCM 2005-2008: Sprzęgło klimatyzacyjne |
|
502 | 2004: Sprzęgło klimatyzacyjne 2005-2012: PCM |
|
503 | 2003-2004: Nieużywane 2005-2007: Klakson, zatrzask drzwi 2008-2012: Nieużywane |
|
Przekaźnik | ||
201 | 2003-2004: Przekaźnik klaksonu 2005-2012: Przekaźnik sprzęgłowy prądu przemiennego |
|
202 | 2003-2004: Przekaźnik PCM 2005-2012: Nieużywane |
|
203 | 2003-2004: Przekaźnik pompy paliwa 2005-2012: Przekaźnik cewki zapłonowej |
|
204 | 2003-2004: Przekaźnik sprzęgłowy prądu przemiennego 2005-2012: Przekaźnik PCM |
|
205 | 2003-2004: Przekaźnik wyłącznika sterowania trakcji 2005-2012: Nieużywane |
|
206 | 2003-2004: Przekaźnik pojazdu policyjnego 2005-2012: Przekaźnik pompy paliwa |
|
207 | 2005-2012: Nieużywane | |
208 | 2003-2004: Przekaźnik dachowy Policyjny przekaźnik świateł stopu (tylko pojazdy policyjne) 2005-2012: Nieużywane |
|
209 | 2003-2004: Nieużywane 2005-2012: Przekaźnik klaksonu |
|
301 | 2003-2004: Przekaźnik silnika dmuchawy 2005-2012: Przekaźnik elektromagnetyczny rozrusznika |
|
302 | 2003-2004: Przekaźnik elektromagnetyczny rozrusznika 2005-2012: Przekaźnik sprężarki powietrza (tylko pojazdy nie będące pojazdami policyjnymi) Przekaźnik RUN/ACC (tylko pojazdy policji) |
|
303 | 2003-2004: Przekaźnik zawieszenia pneumatycznego 2005-2012: Przekaźnik silnika dmuchawy |
|
304 | 2003-2004: Podgrzewany przekaźnik podświetlenia 2005-2006: Przekaźniki RUN/ACC (okna) (tylko pojazdy niepolicyjne) przekaźnik RUN/ACC (okna i pokładowe) (tylko pojazdy policji) 2007-2012: Tylny przekaźnik odszraniania |
