Ford Escape III z lat 2013-2019 ma trzy główne skrzynki bezpieczników: w komorze silnika, w kabinie pod schowkiem pasażera oraz w bagażniku za prawym nadkolem. W komorze silnika znajduje się także skrzynka bezpieczników wysokoprądowych przy dodatnim zacisku akumulatora. Obsada zmieniała się w trakcie produkcji, dlatego pozycje opisane jako „do 2016 r.” dotyczą wersji przed modernizacją, a „od 2017 r.” – wersji po modernizacji.
Amerykański Escape III jest konstrukcyjnie spokrewniony z europejskim Fordem Kuga Mk2, jednak przypisania bezpieczników należy sprawdzać dla właściwej wersji rynkowej i rocznika.

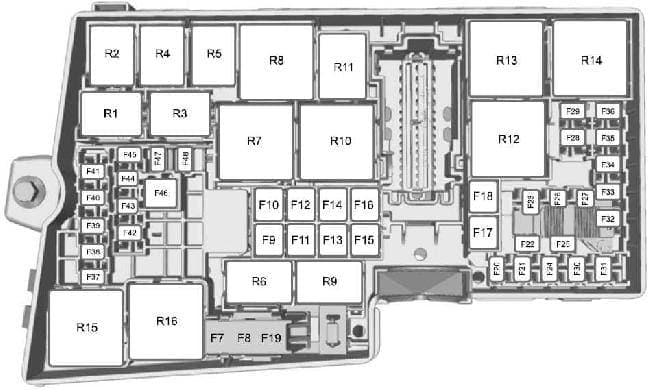

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F7 | 40 | do 2014 r: Pompa układu ABS i elektronicznego układu stabilizacji toru jazdy (ESC) |
| 50 | od 2015 r: Pompa układu ABS i elektronicznego układu stabilizacji toru jazdy (ESC) | |
| F8 | 30 | Zawór elektronicznego układu stabilizacji toru jazdy (ESC) |
| F9 | 40 | od 2017 r: Wentylator chłodzący (600W) |
| 50 | od 2017 r: Wentylator chłodzący (390W i 750W) | |
| F10 | 40 | Silnik dmuchawy nagrzewnicy |
| F11 | 30 | Zasilanie modułu sterowania nadwozia (od 2014 r.), Moduł jakości napięcia (od 2017 r.) |
| F12 | 30 | Przekaźnik modułu sterującego układu napędowego |
| F13 | 30 | Przekaźnik rozrusznika |
| F14 | 25 | do 2016 r: Tylne okno elektryczne (bez jednostki sterującej drzwiami) od 2017 r: Wentylator chłodzący (600W i 750W) |
| F15 | 20 | Przednia zapalniczka lub gniazdo zasilania |
| F16 | 25 | do 2016 r: Przednie okno elektryczne (bez jednostki sterującej drzwiami) |
| F17 | 40 | od 2017 r: Wentylator chłodzący (600W) |
| 50 | od 2017 r: Wentylator chłodzący (750W) | |
| 20 | do 2016 r: Tylne gniazdo zasilania | |
| F18 | 20 | Centralne gniazdo zasilania |
| F19 | 5 | Układ przeciwblokujący i elektroniczny program stabilności 15 feed |
| F20 | 15 | Klakson |
| F21 | 5 | Wyłącznik świateł stopu |
| F22 | 15 | System monitorowania baterii |
| F23 | 5 | Cewki przekaźników |
| F24 | 5 | Moduł przełącznika światła |
| F25 | 10 | od 2017 r: System klasyfikacji pasażerów do 2016 r: Zewnętrzne lusterko zasilające (bez jednostki sterującej drzwiami) |
| F26 | 25 | od 2017 r: Pompa olejowa |
| 5 | do 2016 r: Zasilanie podtrzymania pamięci | |
| F27 | 15 | Sprzęgło klimatyzatora |
| F28 | 10 | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L), system informacji w martwych punktach oraz kamera cofania (pojazdy wyposażone w funkcję stop/start; od 2017 r.) |
| F29 | 25 | do 2016 r: Odmrażanie tylnej szyby |
| F30 | 10 | od 2017 r: Częściowo ogrzewana szyba przednia |
| 15 | 2016: Podgrzewane lustro (mniej jednostki sterującej drzwiami), Podgrzewana strefa spoczynkowa wycieraczek | |
| F31 | 5 | od 2017 r.: Cewka przekaźnika sterowania zespołem napędowym 2013: Wentylator chłodzenia oleju zespołu przeniesienia napędu (wersja na Bliski Wschód) |
| F32 | 15 | Zasilanie pojazdu 1 (silniki 2,0 l i 2,5 l) |
| 10 | Zasilanie pojazdu 1 (silnik 1,5 l) | |
| F33 | 10 | Zasilanie pojazdu 2 (silniki 2,0 l i 2,5 l) |
| 15 | Zasilanie pojazdu 2 (silnik 1,5 l) | |
| F34 | 10 | Zasilanie pojazdu 3 |
| F35 | 15 | Zasilanie pojazdu 4 (silniki 2,0 l i 2,5 l) |
| 10 | Zasilanie pojazdu 4 (silnik 1,5 l) | |
| F36 | 5 | Aktywne żaluzje osłony chłodnicy |
| F37 | 10 | Wskaźnik wyłączenia poduszki powietrznej pasażera i czujnik klasyfikacji pasażera (do 2016 r.) |
| F38 | 5 | Moduł sterujący silnikiem i moduł sterujący pracą skrzyni biegów |
| F39 | 20 | od 2016 r: Podgrzewany fotel kierowcy |
| 5 | do 2015 r: Światła do jazdy dziennej i zasilanie zapłonu modułu sterującego pracą reflektorów | |
| F40 | 5 | Elektroniczne wspomaganie kierownicy – zasilanie po zapłonie (zacisk 15) |
| F41 | 20 | Moduł sterowania nadwozia (BCM) – zasilanie po zapłonie (zacisk 15) |
| F42 | 15 | Wycieraczka tylna |
| F43 | 15 | Zasilanie modułu sterującego reflektorów |
| F44 | 5 | od 2017 r: Radar przedni |
| 15 | do 2016 r: Przednie światła przeciwmgielne do jazdy dziennej | |
| F45 | 20 | od 2016 r: Podgrzewany fotel pasażera |
| F46 | 40 | Moduły sterowania silnikami wycieraczek |
| F47 | 5 | 2016: Podgrzewane lustro (mniej jednostki sterującej drzwiami), Ogrzewane zasilanie przekaźnika parkowania |
| F48 | 5 | Klawiatura |
| Przekaźnik | ||
| R1 | od 2017 r: Wentylator chłodzący (750W) | |
| R2 | Klakson | |
| R3 | 2013: Wentylator olejowy jednostki transferowej mocy (specyfikacja Bliski Wschód) 2016: Podgrzewany przekaźnik lustrzany (mniej jednostki sterującej drzwiami), Podgrzewany przekaźnik parkowania wycieraczek |
|
| R4 | do 2016 r: Przednie światła przeciwmgielne do jazdy dziennej | |
| R5 | od 2017 r: Wentylator chłodzący (750W) | |
| R6 | od 2017 r: Wentylator chłodzący (600W i 750W) | |
| R7 | od 2017 r: Częściowo ogrzewana szyba przednia | |
| R8 | do 2016 r: Opóźniony przekaźnik akcesoriów | |
| R9 | Nieużywane | |
| R10 | Przekaźnik rozrusznika | |
| R11 | Sprzęgło klimatyzatora | |
| R12 | Wentylator chłodzący | |
| R13 | Dmuchawa nagrzewnicy | |
| R14 | Przekaźnik sterujący silnika | |
| R15 | od 2017 r: Wentylator chłodzący (600W i 750W) do 2016 r: Podgrzewana szyba tylna |
|
| R16 | Zasilanie po zapłonie (zacisk 15) | |

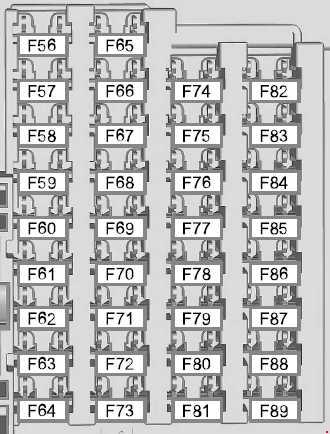

Skrzynka bezpieczników w kabinie
Panel znajduje się po prawej stronie pod schowkiem pasażera. W tej skrzynce umieszczono między innymi zabezpieczenia systemu SYNC, oświetlenia wnętrza, centralnego zamka, poduszek powietrznych, szyberdachu i gniazd zasilania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F56 | 20 | Zasilanie pompy paliwowej Przepływomierz masowy powietrza (do 2016 r.) |
| F57 | – | Nieużywane |
| F58 | 5 | od 2017 r: Wewnętrzny przekaźnik światła |
| F59 | 5 | Transceiver pasywnego systemu przeciwkradzieżowego (PATS) |
| F60 | 10 | Światło wewnętrzne Zestaw przełączników drzwi kierowcy Oświetlenie skrzynki rękawicowej Panel przełączników konsoli sufitowej |
| F61 | 20 | zapalniczka Gniazdo zasilania |
| F62 | 5 | Moduł czujnika deszczu Moduł czujnika światła (od 2017 r.) Lusterko automatycznego ściemniania (do 2016 r.) |
| F63 | 10 | od 2017 r: Moduł przedniego czujnika Radar przedni |
| F64 | – | Nieużywane |
| F65 | 10 | Zwolnienie zamka klapy bagażnika |
| F66 | 20 | Odblokowanie drzwi kierowcy |
| F67 | 7.5 | SYNC Wielofunkcyjny wyświetlacz Moduł GPS |
| F68 | 15 | od 2017 r: Elektroniczna blokada kolumny kierownicy |
| F69 | 5 | Zestaw wskaźników |
| F70 | 20 | Centralne ryglowanie i odryglowanie drzwi |
| F71 | 7.5 | Panel sterowania ogrzewaniem (klimatyzacja manualna) Dwustrefowa automatyczna regulacja temperatury |
| F72 | 7.5 | od 2017 r: Złącze diagnostyczne (DLC) do 2016 r: Moduł koła kierownicy |
| F73 | 7.5 | od 2017 r: Moduł koła kierownicy do 2016 r: Złącze diagnostyczne (DLC) |
| F74 | 15 | Zasilanie reflektorów |
| F75 | 15 | Światła przeciwmgielne |
| F76 | 10 | Światło cofania |
| F77 | 20 | Pompa spryskiwacza |
| F78 | 5 | Przełącznik zapłonu Przycisk uruchamiania Moduł pojazdu bez kluczy (stan na 2017 r.) |
| F79 | 15 | Radio Elektroniczny panel sterowania (stan na 2017 r.) Włącznik świateł awaryjnych Wyłącznik blokady drzwi Odtwarzacz DVD do nawigacji Ekran dotykowy (do 2016 r.) Włącznik świateł awaryjnych (do 2016 r.) |
| F80 | 20 | Zasilanie szyberdachu |
| F81 | 5 | Zasilanie wewnętrznego czujnika ruchu (od 2017 r.) Zasilanie odbiornika radiowego Zasilanie dachu panoramicznego / otwieranego (od 2017 r.) |
| F82 | 20 | Pompa spryskiwacza |
| F83 | 20 | Zamknięcie centralne |
| F84 | 20 | Przekaźnik ryglowania/odryglowania drzwi Przekaźnik klapy bagażnika |
| F85 | 7.5 | Elektroniczne zasilanie po zapłonie (zacisk 15) |
| F86 | 10 | Moduł poduszki powietrznej System klasyfikacji pasażerów Wskaźnik wyłączenia poduszki powietrznej pasażera |
| F87 | 15 | Podgrzewana kierownica |
| F88 | 25 | od 2017 r: Zasilanie stałe KL30 2014-2016: Zasilanie dla F67, F69, F71 i F79 |
| F89 | – | Nieużywane |

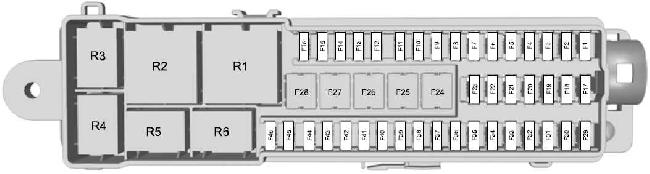

Skrzynka bezpieczników w bagażniku
Panel znajduje się w bagażniku za prawym nadkolem. Zabezpiecza między innymi moduły drzwi, fotele, wzmacniacz audio, przetwornicę DC/AC, klapę bagażnika, system martwego pola i wyposażenie związane z hakiem holowniczym.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 5 | Moduł bezdotykowego otwierania klapy bagażnika |
| F2 | 15 | od 2017 r: Ogrzewane lusterko zewnętrzne (bez jednostki sterującej drzwiami) Podgrzewana strefa spoczynkowa wycieraczek |
| 10 | do 2016 r: Moduł pojazdu bez kluczy | |
| F3 | 5 | Klamki systemu bezkluczykowego |
| F4 | 25 | Sterownik drzwi z przodu z lewej strony |
| F5 | 25 | Sterownik drzwi z przodu po prawej stronie |
| F6 | 25 | Sterownik drzwi tylny lewy |
| F7 | 25 | Sterownik drzwi tylny prawy |
| F8 | 25 | od 2015 r: Fotel pasażera |
| F9 | 25 | Fotel kierowcy |
| F10 | 5 | Moduł pamięci fotela kierowcy – zasilanie logiczne modułu pamięci |
| F11 | 5 | Zasilanie zapłonu tylnego |
| F12 | – | Nieużywane |
| F13 | – | Nieużywane |
| F14 | 25 | od 2017 r: Elektryczne szyby – obwód dużego prądu (kierowca) |
| F15 | 25 | od 2017 r: Elektryczne szyby – obwód dużego prądu (kierowca i pasażer) |
| F16 | – | Nieużywane |
| F17 | – | Nieużywane |
| F18 | – | Nieużywane |
| F19 | – | Nieużywane |
| F20 | 5 | od 2017 r: Wbudowany modem |
| F21 | – | Nieużywane |
| F22 | 25 | od 2017 r: Podgrzewana szyba tylna |
| F23 | 25 | Wzmacniacz audio |
| F24 | 30 | Przetwornica mocy DC/AC |
| F25 | 25 | Klapa bagażnika |
| F26 | 20 | od 2017 r: Tylne gniazdo zasilania |
| 40 | do 2016 r: Akcesoria / moduł haka holowniczego – zasilanie stałe (KL30), obwód 1 | |
| F27 | 20 | od 2015 r: Gniazdo zasilania przedziału bagażowego |
| F28 | 40 | od 2017 r: Moduł haka holowniczego |
| F29 | 5 | System wykrywania martwego pola Kamera cofania z asystentem parkowania |
| F30 | 5 | Moduł pomocy parkowania |
| F31 | – | Nieużywane |
| F32 | 5 | Przetwornica mocy DC/AC |
| F33 | 10 | od 2017 r: Przełącznik elektrycznych szyb – obwód dużego prądu |
| F34 | – | Nieużywane |
| F35 | – | Nieużywane |
| F36 | – | Nieużywane |
| F37 | 5 | 2013: Szyberdach |
| F38 | – | Nieużywane |
| F39 | – | Nieużywane |
| F40 | – | Nieużywane |
| F41 | – | Nieużywane |
| F42 | – | Nieużywane |
| F43 | – | Nieużywane |
| F44 | – | Nieużywane |
| F45 | – | Nieużywane |
| F46 | 5 | od 2017 r: Cewka przekaźnika podgrzewanych lusterek zewnętrznych |
| Przekaźnik | ||
| R1 | od 2017 r: Przekaźnik akcesoriów opóźniających do 2016 r: Tylny przekaźnik zasilania po zapłonie (zacisk 15) |
|
| R2 | od 2017 r: Tylny przekaźnik zasilania po zapłonie (zacisk 15) | |
| R3 | od 2017 r: Przekaźnik ogrzewania tylnej szyby | |
| R4 | Nieużywane | |
| R5 | Nieużywane | |
| R6 | od 2017 r: Przekaźnik podgrzewania lusterek zewnętrznych | |
Powiązane schematy Forda
Dla wcześniejszej generacji zobacz Ford Escape 2001-2007. Europejskim odpowiednikiem tej generacji jest Ford Kuga Mk2, ale ze względu na różnice rynkowe nie należy przenosić numeracji bezpieczników między tymi modelami bez weryfikacji.
