Ford Escape I z lat 2001-2007 występuje w dwóch wyraźnie różnych układach bezpieczników. W samochodach z lat 2001-2004 panel kabinowy znajduje się przy lewym dolnym panelu bocznym (kick panel), natomiast od 2005 roku Ford przeniósł go na prawą stronę konsoli środkowej przy desce rozdzielczej. W obu wersjach druga główna skrzynka – Power Distribution Box – znajduje się w komorze silnika.
Poniżej rozdzielono schematy dla wersji 2001-2004 i 2005-2007. Nie należy dobierać bezpiecznika wyłącznie po numerze, ponieważ po modernizacji zmieniły się zarówno numeracja, jak i przypisania obwodów.
Bliźniaczą konstrukcją pierwszej generacji jest Mazda Tribute 2000-2007, ale przy doborze bezpiecznika należy korzystać z tabeli właściwej dla konkretnej marki, rocznika i rynku.

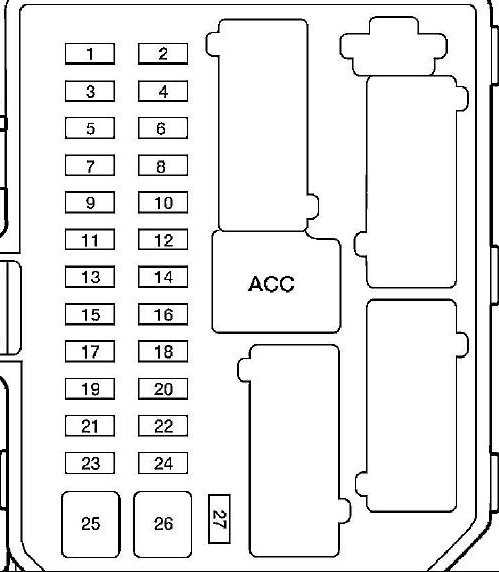

Skrzynka bezpieczników w kabinie – 2001-2004
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Cewka regulacyjna odpowietrznika kanistra |
| 2 | 5 | Przekaźnik dmuchawy (cewka), przełącznik ciśnienia na PCM, przekaźnik dmuchawy (cewka), tylny przekaźnik odszraniania (cewka; do 2002) |
| 3 | 10 | Silnik tylnej wycieraczki, pompa tylnego spryskiwacza, cewka przekaźnika tylnej wycieraczki |
| 4 | 10 | Moduł sterowania napędem na cztery koła, klaster (ostrzeżenie o ograniczeniu prędkości) |
| 5 | 5 | Jednostka ABS (EVAC & FILL), jednostka ASC, Moduł Kontroli Restraintu (RCM), główny SW ASC do jednostki ASC, przełącznik sprężynowy zegara (od 2003) |
| 6 | 10 | Moduł lampy błyskowej, lampy cofania, moduł pomocy parkowej (PAM; stan na 2003 r.) |
| 7 | 10 | Transceiver pasywnego systemu przeciwkradzieżowego (PATS), moduł poduszek i pasów bezpieczeństwa (RCM), bezpiecznik EEC (od 2003 r.) |
| 8 | 10 | Zestaw wskaźników, cewka przekaźnika blokady zmiany biegów, sygnał O/D do PCM, GEM (od 2003 r.), lusterko elektrochromatyczne / układ automatycznych świateł (od 2003 r.) |
| 9 | 3 | Przekaźnik PCM (cewka), przekaźnik wentylatora 1, 2, 3 (cewka), przekaźnik klimatyzacyjny (cewka) |
| 10 | 20 | Silnik wycieraczki przedniej, silnik spryskiwacza przedniego |
| 11 | 10 | Przekaźnik ACC (cewka), cewka z blokadą klucza, GEM, przekaźnik IGN (cewka; do 2002), przekaźnik rozruchowy (cewka; do 2002) |
| 12 | 5 | Radio, zegar (do 2002 r.) |
| 13 | — | Nieużywane |
| 14 | 20 | Zapalniczka do papierosów |
| 15 | 15 | Przekaźnik światła postojowego, Przednie światła pozycyjne, Światła obrysowe, Światła tylne, Przekaźnik światła postojowego (cewka), Bezpiecznik przyczepy, Bezpiecznik oświetlenia |
| 16 | 10 | Klaster, Lustro mocy, GEM, Podgrzewane siedzenia (stan na 2003 r.) |
| 17 | 15 | Silnik szyberdachowy |
| 18 | 5 | Oświetlenie dla: Klaster, jednostka grzewcza, radio, przełącznik niebezpieczeństwa, tylny przełącznik odszraniania, przełącznik 4WD, przedni przełącznik przeciwmgielny |
| 19 | 10 | Wzmacniacz subwoofera |
| 20 | 15 | Wskaźniki skrętu, przednie światła kierunkowskazów bocznych, przednie światła kierunkowskazów, tylne światła kierunkowskazów, światła kierunkowskazów przyczepy, zespół błyskowy |
| 21 | 10 | Światła pozycyjne przyczepy |
| 22 | 15 | Nieużywane |
| 23 | 20 | od 2002 r: Przekaźnik klaksonowy |
| 15 | do 2001 r.: Klakson | |
| 24 | 15 | Lampy stopu, Lampy stopu, Lampa stopu zamontowana wysoko, Lampa stopu przyczepy, jednostka ABS, jednostka ASC (przełącznik położenia pedału hamulca), PCM, zawór elektromagnetyczny zmiany biegów |
| 25 | 30 | Silniki elektryczne do okien |
| 26 | 30 | Silniki zamka drzwiowego, GEM (cewka przekaźnika zamka drzwi), gniazdo zasilania, przekaźnik 4WD (stan na 2003 r.) |
| 27 | 10 | GEM, Audio, Klaster, Lampa wewnętrzna, Lampa Mapy, Lampa Cargo, złącze diagnostyczne DLC (od 2003 r.) |
| Przekaźnik | ||
| ACC | Akcesorium przekaźnika | |

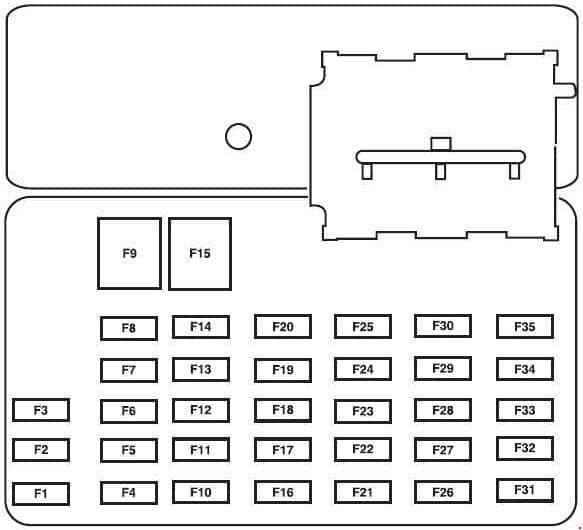

Skrzynka bezpieczników w kabinie – 2005-2007
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Lampy holownicze do ciągnięcia przyczep |
| 2 | — | Nieużywane |
| 3 | 15 | Przednie i tylne światła postojowe |
| 4 | 10 | Przełącznik zapłonu |
| 5 | 2 | Moduł sterowania układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, przekaźnik wentylatora głównego, przekaźnik wentylatora głównego, przekaźnik wentylatora o wysokich/niskich obrotach 2, moduł PATS |
| 6 | 15 | Centralna wysokonapięciowa lampa stopu (CHMSL), lampy stopu, PCM, układ przeciwblokujący (ABS), regulacja prędkości, wyłącznik świateł hamowania |
| 7 | 10 | Klaster instrumentów, złącze diagnostyczne, przełącznik lusterka zasilania, radio |
| 8 | 5 | od 2007 r: Wentylacja kanistrów |
| 9 | 30 | Elektryczne zamki drzwi, elektryczne fotele |
| 10 | 15 | Podgrzewane lusterka |
| 11 | 15 | Szyberdach, lustro elektrochromatyczne |
| 12 | 5 | Radio |
| 13 | — | Nieużywane |
| 14 | — | Nieużywane |
| 15 | 30 | Okna elektryczne |
| 16 | 15 | Subwoofer |
| 17 | 15 | Światła mijania |
| 18 | 10 | 4WD |
| 19 | — | Nieużywane |
| 20 | 15 | Klakson |
| 21 | 10 | do 2006 r: Silnik tylnej wycieraczki, spryskiwacz tylnej szyby |
| 15 | od 2007 r: Silnik tylnej wycieraczki, spryskiwacz tylnej szyby | |
| 22 | 10 | Klaster przyrządów |
| 23 | — | Nieużywane |
| 24 | 20 | Zapalniczka do papierosów |
| 25 | 20 | Silnik przedniej wycieraczki, spryskiwacz przedniej szyby |
| 26 | 5 | Przełącznik trybu systemu klimatyzacji |
| 27 | 5 | Wentylacja kanistrów (do 2006 r.), przełącznik anulowania regulacji prędkości obrotowej |
| 28 | 10 | Klaster przyrządów |
| 29 | 10 | System wspomagania parkowania tyłem |
| 30 | — | Nieużywane |
| 31 | — | Nieużywane |
| 32 | 10 | Blokada zmiany biegów przy hamowaniu i przenoszeniu napędu |
| 33 | 15 | Moduł poduszki powietrznej, lampa sygnalizacyjna wyłączania poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS) |
| 34 | 5 | Moduł ABS, funkcja Evac and Fill, regulacja prędkości |
| 35 | 5 | Moduł podgrzewanych foteli, 4WD |

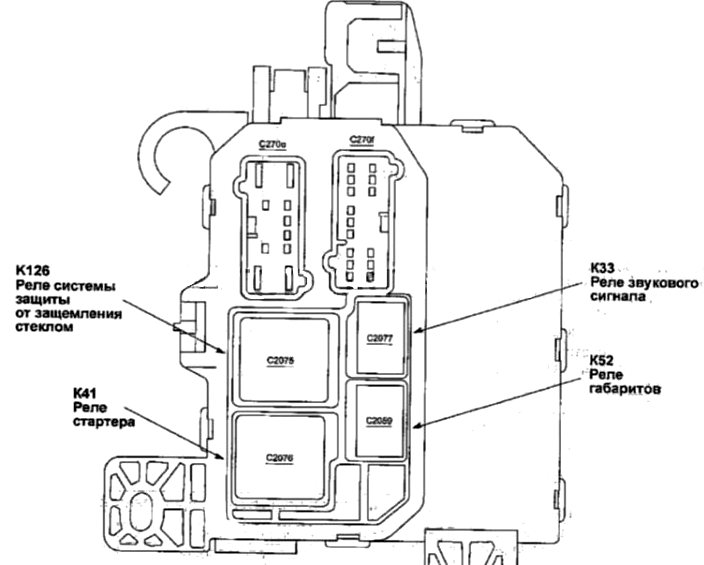

Przekaźniki z tyłu panelu kabinowego – 2005-2007
Na tylnej stronie późniejszego panelu znajdują się dodatkowe przekaźniki. Ich obsada zależy od rocznika i wyposażenia.
| Przekaźnik | Funkcja |
|---|---|
| K126 | Zabezpieczenie / funkcja automatycznej szyby – zależnie od wersji. |
| K41 | Przekaźnik rozrusznika. |
| K52 | Przekaźnik świateł pozycyjnych. |
| K33 | Przekaźnik klaksonu. |

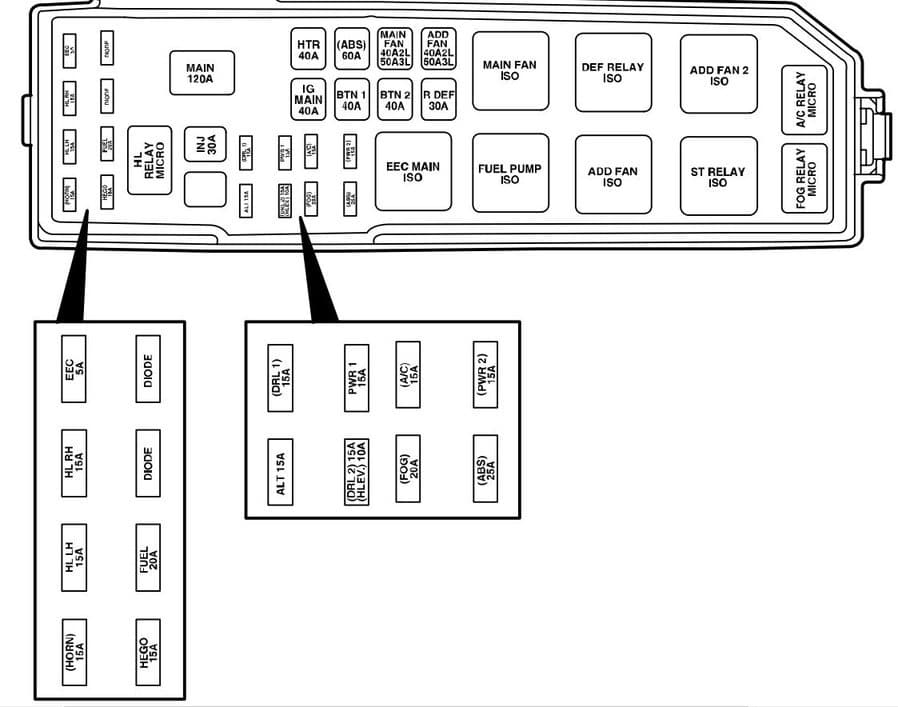

Skrzynka bezpieczników w komorze silnika – 2001-2004
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| Horn | 15 | Klakson |
| H/L LH | 15 | Światło główne (wysokie/niskie światło lewe, światła wysokie) |
| H/L RH | 15 | Światło główne (wysokie/niskie światło prawe, światła wysokie) |
| EEC | 5 | EEC (KPWR) |
| HE GO | 15 | HEGO 1,2, CMS 1,2, VMV |
| FUEL | 20 | Pompa paliwowa, EWG (FPM) |
| HTD SEATS | 30 | Podgrzewane siedzenia (jeżeli są wyposażone) |
| INJ | 30 | EWG (VPWR), EVR, MAF, I AC, Bulkhead, bezpiecznik HEGO (stan na rok 2003) |
| MAIN | 120 | Główny |
| ALT | 15 | Alternator/ Regulator |
| DRL | 15 | Lampy do jazdy dziennej (DRL) jednostka (zasilanie), przekaźnik DRL |
| DRL2 | 15 | Moduł DRL |
| HLEV | 10 | DHLEV |
| PWR 1 | 15 | Pomocniczy punkt zasilania |
| FOG | 20 | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego |
| A/C | 15 | Sprzęgło klimatyzacyjne |
| ABS | 25 | System przeciwblokujący (ABS) SOL, EVAC i FILL (stan na 2003 r.) |
| PWR 2 | 15 | Pomocniczy punkt zasilania |
| IG MAIN | 40 | rozrusznik |
| HTR | 40 | Silnik dmuchawy, przekaźnik silnika dmuchawy |
| BTN 1 | 40 | JB – Akcesorium przekaźnik, radio, przekaźnik TNS, zapalniczka cygara, klaster, lustro zasilania, GEM, Akcesorium przekaźnik opóźnienia (od 2003 r.), Okna elektryczne (od 2003 r.), Power Moonroof (od 2003 r.), Clock (do 2002 r.) |
| (ABS) | 60 | Silnik ABS, EVAC & FILL (stan na 2003 r.) |
| BTN 2 | 40 | JB – Radio, zmieniarka płyt CD, klaster, lampy kopułkowe, lampy mapowe, lampy Cargo, przekaźnik Horn (od 2003 r.), GEM, zamki mocy (od 2003 r.), regulacja prędkości (od 2003 r.) |
| MAIN FAN | 40(2.0L) | Wentylator główny |
| 50(3.0L) | ||
| RDEF | 30 | Odmrażarka tylna |
| ADD FAN | 40(2.0L) | Dodatkowy wentylator |
| 50(3.0L) | ||
| Przekaźnik | ||
| EEC MAIN ISO | Przekaźnik EEC | |
| FUEL PUMP ISO | Przekaźnik pompy paliwa | |
| MAIN FAN ISO | Przekaźnik sterujący wentylatora o niskiej prędkości obrotowej (silnik 2,0L) Przekaźnik sterujący wentylatorem o dużej prędkości obrotowej I (silnik 3,0L) |
|
| ADD FAN ISO | Przekaźnik sterujący wentylatorem o dużej prędkości obrotowej 1 (silnik 2.0L) Przekaźnik sterujący wentylatora o niskiej prędkości obrotowej (silnik 3,0L) |
|
| DEF RELAY ISO | Tylny przekaźnik odszraniania | |
| ST RELAY ISO | Przekaźnik rozrusznika | |
| ADD FAN 2 ISO | Przekaźnik sterowania wentylatorem wysokiej prędkości 2 (silnik 3,0 l) Przekaźnik sterowania wentylatorem średniej prędkości (silnik 2,0 l) |
|
| FOG RELAY MICRO | Przekaźnik lampy przeciwmgielnej | |
| A/C RELAY MICRO | Przekaźnik sprzęgła klimatyzacyjnego | |
| H/L RELAY MICRO | Światło główne (wysokie/niskie, prawy/lewy przekaźnik) | |
| Dioda | ||
| DIODE | — | |
| DIODE | — | |

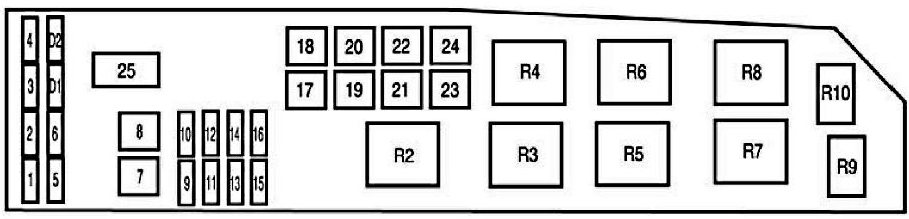

Skrzynka bezpieczników w komorze silnika – 2005-2007
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | — | Nieużywane |
| 2 | 25 | Zasilanie reflektorów |
| 3 | 25 | Światła drogowe, sygnały zwrotne, światła wewnętrzne, moc reflektorów |
| 4 | 5 | Keep Alive Power (KA PWR) |
| 5 | 15 | Czujniki ogrzewanego tlenu w spalinach (HEGO) |
| 6 | 20 | Pompa paliwa |
| 7 | 40 | Przekaźnik RUN/ACC -Elektrochromatyczne lusterko, cygara, wycieraczki przednie i tylne |
| 8 | 30 | Moduł sterowania układem napędowym (PCM), wtryskiwacze i cewki |
| 9 | 15 | Alternator |
| 10 | 30 | Podgrzewane siedzenia |
| 11 | 10 | PCM |
| 12 | 20 | Gniazdo zasilania |
| 13 | 20 | Światła przeciwmgielne |
| 14 | 15 | Sprzęgło klimatyzacyjne, przekaźnik klimatyzacyjny |
| 15 | 30 | Cewka elektromagnetyczna układu przeciwblokującego (ABS) |
| 16 | 25 | Panel bezpieczników I/P (RUN/START) |
| 17 | 50 | Zapłon (główny) |
| 18 | 40 | Silnik dmuchawy |
| 19 | 40 | Przekaźnik opóźnionego zasilania akcesoriów – subwoofer, 4WD i światła mijania |
| 20 | 60 | ABS |
| 21 | 40 | Klakson, CHMSL, klaster, blokady mocy i siedzenia elektryczne |
| 22 | 40 (I4) | Wentylator chłodzący |
| 50 (V6) | ||
| 23 | 40 | Odmrażarka tylna, przekaźnik lamp postojowych |
| 24 | 40 (I4) | Wentylator o dużej/niskiej prędkości obrotowej |
| 50 (V6) | ||
| 25 | — | Bocznik |
| Przekaźnik | ||
| R2 | Przekaźnik PCM | |
| R3 | Przekaźnik pompy paliwa | |
| R4 | Przekaźnik wentylatora chłodzącego | |
| R5 | Przekaźnik wentylatora o wysokiej/niskiej prędkości obrotowej 1 | |
| R6 | Przekaźnik silnika dmuchawy | |
| R7 | Przekaźnik rozrusznika | |
| R8 | Przekaźnik wentylatora o wysokiej/niskiej prędkości obrotowej 2 | |
| R9 | Przekaźnik lamp przeciwmgielnych | |
| R10 | Przekaźnik klimatyzacji | |
| Dioda | ||
| D1 | Nieużywane | |
| D2 | Dioda A/C | |
