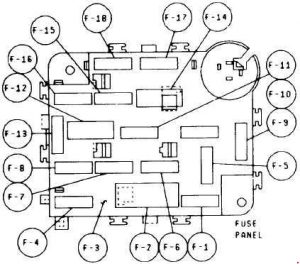

Ford Mustang (1983-1986) – bezpieczniki schemat

Numer Prąd(A) Funkcja
1 15
Światła stop, lampy ostrzegające o zagrożeniach, kontrola prędkości
2 6
Wyłącznik: wycieraczka / spryskiwacz szyby przedniej
3
Nieużywany
4 10
Oświetlenie zewnętrzne, oświetlenie instrumentu, cewka przekaźnika upshift
5 15
Włącz sygnały i światła awaryjne
6 20
Sprzęgło klimatyzacji, podgrzewana cewka przekaźnika tylnej szyby, zwolnienie bagażnika, regulacja prędkości, zegar, światła zgasły
7 Nieużywany
8 15
światła, zapłonowi kluczyka zapłonu, zwolnieniu drzwi układu paliwowego

9 15
Podgrzewacz
30
System klimatyzacji
10 20 Flash to Pass
11 15
Radio, dźwięk Premium
12 20
Wyłącznik: Elektryczne drzwi
13 5
Oświetlenie instrumentu
14 20
Wyłącznik: Elektryczne szyby
15
Nieużywany
16 20
Klakson, zapalniczka cygaro, zegar
17
Nieużywany
18 10
Obwody gaźnika, Buzzer z podwójnym zegarem, obrotomierz, wskaźniki Turbo Boost, wskaźniki ostrzegawcze, ostrzeżenie o niskim poziomie paliwa
