Ford F-350 Super Duty (2017) – bezpieczniki i przekaźniki

Ford F-350 Super Duty 2017 był pierwszym rocznikiem generacji P558 z aluminiowym nadwoziem. W kolejnych latach Ford wprowadzał zmiany w wyposażeniu i przypisaniu części obwodów, dlatego poniższe zestawienie odnosi się do rocznika modelowego 2017.

Ford opublikował korektę do instrukcji rocznika 2017 dotyczącą panelu bezpieczników kabinowych. Poniższa tabela uwzględnia skorygowane wartości i funkcje, w tym właściwe dane dla pozycji 8 i 16.

Gdzie znajdują się bezpieczniki w Fordzie F-350 2017?

Panel bezpieczników w kabinie znajduje się po prawej stronie przestrzeni na nogi pasażera, za bocznym panelem wykończeniowym. Panel należy pociągnąć do siebie i odchylić. Ford zaznacza, że po zdjęciu dodatkowego elementu wykończeniowego dostęp jest łatwiejszy.

Skrzynka rozdziału zasilania znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe, mini bezpieczniki i przekaźniki zabezpieczające układ napędowy, ABS, 4×4, przyczepę, fotele, gniazda zasilania i wyposażenie dodatkowe.

Panel bezpieczników w kabinie

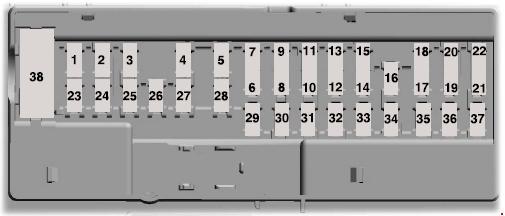

Schemat panelu bezpieczników w kabinie Ford F-350 Super Duty 2017
Ford F-350 Super Duty 2017 – panel bezpieczników w przestrzeni na nogi pasażera.
Pozycja / oznaczenie Amperaż [A] Chroniony obwód / funkcja
1 – Nieużywany.
2 7,5 Przełącznik pamięci fotela – regulacja podparcia lędźwiowego.
3 20 Przekaźnik odblokowania drzwi kierowcy.
4 5 Dodatkowy sterownik hamulca, sterownik hamulca przyczepy – sygnał Brake On/Off, obwody dostępu klienta.
5 – Nieużywany.
6 – Nieużywany.
7 – Nieużywany.
8 10 Przełącznik szyby kierowcy i składania lusterek.
9 10 Wyłącznik Brake On/Off / wyłącznik ciśnieniowy.
10 – Nieużywany.
11 5 Zintegrowany moduł czujników bezpieczeństwa.
12 7,5 Przedni moduł klimatyzacji.
13 7,5 Zestaw wskaźników, Smart Data Link, moduł sterowania kolumną kierowniczą.
14 10 Moduł rozszerzonego zasilania systemu SRS.
15 10 Zasilanie Smart Data Link Connector.
16 15 Elektrozawór zwalniania tylnej klapy.
17 5 Wyświetlacz Head-Up.
18 5 Przycisk uruchamiania, stacyjka, blokada kluczyka.
19 7,5 Przełącznik Tow/Haul i SelectShift.
20 7,5 Moduł aktywnego układu kierowniczego przedniej osi.
21 5 Wyświetlacz Head-Up, czujnik wilgotności.
22 5 Przełączniki Upfitter, zasilanie Run/Start, przekaźniki PTO.
23 10 Opóźnione zasilanie akcesoriów, szyby, szyberdach, przekaźnik składania lusterek, przetwornica, podświetlenie przełączników.
24 20 Przekaźnik centralnego zamka.
25 30 Lewy przedni silnik szyby z funkcją smart, moduł drzwi.
26 30 Prawy przedni silnik szyby z funkcją smart, moduł drzwi.
27 30 Szyberdach.
28 20 Wzmacniacz Sony – 10 kanałów.
29 – Nieużywany.
30 – Nieużywany.
31 15 Przełącznik regulowanych pedałów.
32 10 SYNC, moduł GPS, wyświetlacz, odbiornik radiowy RF.
33 20 Radio.
34 30 Przekaźnik Run/Start.
35 5 Moduł rozszerzonego zasilania systemu SRS.
36 15 System utrzymania pasa ruchu, automatyczne światła drogowe, lusterka fotochromatyczne, podgrzewane tylne siedzenia, moduł kamery.
37 20 Podgrzewana kierownica.
38 30 Wyłącznik automatyczny tylnej szyby elektrycznej.

Jeżeli samochód jest późniejszy, nie należy automatycznie przenosić tej tabeli. Generacja P558 była produkowana do 2022 r., ale Ford wprowadzał zmiany rocznikowe. Dla nowej generacji przygotowany jest osobny wpis Ford F-350 Super Duty 2023 – bezpieczniki i przekaźniki.

Skrzynka rozdziału zasilania w komorze silnika

W tabeli zachowano również przekaźniki oraz pozycje niewykorzystane. To ważne, bo w tym modelu część numerów nie jest bezpiecznikami i nie wolno zastępować przekaźnika lub pustej pozycji wkładką o przypadkowej wartości.

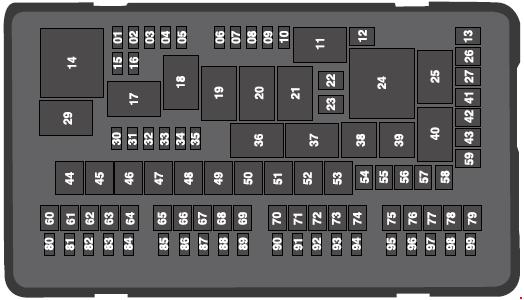

Schemat skrzynki bezpieczników i przekaźników w komorze silnika Ford F-350 Super Duty 2017
Ford F-350 Super Duty 2017 – skrzynka rozdziału zasilania w komorze silnika.
Pozycja / oznaczenie Amperaż [A] Chroniony obwód / funkcja
1 20 Moduł sterowania układem napędowym PCM.
2 20 Układ emisji spalin i kontrolka MIL.
3 20 Wentylator chłodzenia, sprężarka klimatyzacji, hamulec silnikowy.
4 20 Kondensator przeciwzakłóceniowy, czujnik MAF, układ emisji, świece żarowe, układ mocznika DEF.
5 15 Moduł sterowania zasilaniem CNG i czujnik paliwa – jeśli występują.
6 – Nieużywany.
7 – Nieużywany.
8 – Nieużywany.
9 – Nieużywany.
10 15 Podgrzewane lusterka zewnętrzne.
11 Przekaźnik Przekaźnik CNG.
12 40 Ogrzewanie tylnej szyby.
13 – Nieużywany.
14 Przekaźnik Przekaźnik PCM.
15 20 Klakson.
16 10 Zasilanie przekaźnika sprzęgła klimatyzacji.
17 Przekaźnik Ogrzewanie tylnej szyby i podgrzewanych lusterek.
18 Przekaźnik Światła pozycyjne przyczepy.
19 – Nieużywany.
20 Przekaźnik Dodatkowa nagrzewnica powietrza – sekcja 1.
21 – Nieużywany.
22 – Nieużywany.
23 – Nieużywany.
24 Przekaźnik Wentylator chłodzenia / dodatkowa nagrzewnica powietrza – sekcja 3.
25 Przekaźnik Zasilanie modułu świec żarowych.
26 – Nieużywany.
27 30 Przekaźnik ładowania akumulatora przyczepy – jeśli występuje.
28 – Nieużywany.
29 Przekaźnik Run/Start.
30 10 Moduł 4×4.
31 5 Tempomat adaptacyjny, Run/Start.
32 5 Moduł ABS, Run/Start.
33 10 PCM – sygnał zapłonu i Run/Start, ECM, TCM.
34 10 BLIS, Run/Start, kamera przednia i tylna.
35 – Nieużywany.
36 Przekaźnik Silnik dmuchawy.
37 Przekaźnik Ładowanie akumulatora przyczepy – pojazdy bez fabrycznego sterownika hamulca przyczepy.
38 Przekaźnik Sprzęgło sprężarki klimatyzacji.
39 Przekaźnik Klakson.
40 Przekaźnik Dodatkowa nagrzewnica powietrza – sekcja 2.
41 25 Świece żarowe.
42 40 Moduł oświetlenia przyczepy – jeśli występuje.
43 40 Przedni silnik dmuchawy.
44 50 Moduł jakości napięcia i zasilanie BCM.
45 60 Aktywny układ kierowniczy przedniej osi.
46 50 Dodatkowa nagrzewnica powietrza – sekcja 2.
47 50 Wentylator chłodzenia / dodatkowa nagrzewnica powietrza – sekcja 3.
48 50 Zasilanie BCM – magistrala Run Power 1.
49 60 Przetwornica.
50 50 Zasilanie BCM – magistrala Run Power 2.
51 60 Zasilanie B+ modułu BCM.
52 60 Pompa ABS.
53 50 Dodatkowa nagrzewnica powietrza – sekcja 1.
54 30 Moduł sterownika hamulca przyczepy.
55 30 Moduł foteli ogrzewanych / wentylowanych.
56 40 Dodatkowy moduł oświetlenia.
57 30 Elektryczne stopnie boczne.
58 30 Przekaźnik modułu sterowania CNG – jeśli występuje.
59 30 Zawory ABS.
60 – Nieużywany.
61 30 Elektryczny fotel kierowcy.
62 20 Gniazdo zasilania nr 1 – deska rozdzielcza.
63 30 Rozrusznik.
64 20 Gniazdo zasilania nr 2.
65 30 Moduł oświetlenia przyczepy – jeśli występuje.
66 20 Gniazdo zasilania nr 3 – konsola środkowa.
67 30 Elektryczny fotel pasażera.
68 20 Gniazdo zasilania nr 4 – ładowarka USB / tylna część konsoli.
69 25 Moduł 4×4.
70 20 Gniazdo zasilania nr 5 – tylna część konsoli.
71 – Nieużywany.
72 30 Lewe / prawe światło STOP i kierunkowskaz przyczepy – w odpowiednio wyposażonych wersjach bez sterownika hamulca przyczepy.
73 – Nieużywany.
74 – Nieużywany.
75 30 Pompa paliwa.
76 – Nieużywany.
77 30 Silnik wycieraczek.
78 – Nieużywany.
79 30 Elektrycznie przesuwana tylna szyba.
80 25 Moduł 4×4.
81 10 Elektrozawór 4×4.
82 10 Elektrycznie wysuwane lusterka teleskopowe.
83 20 Podgrzewane tylne siedzenia.
84 10 Światła cofania przyczepy – jeśli występują.
85 – Nieużywany.
86 – Nieużywany.
87 – Nieużywany.
88 10 Fotele wielokonturowe.
89 – Nieużywany.
90 10 Moduł reflektorów roboczych / Spot Lamp.
91 10 Moduł interfejsu Upfitter.
92 – Nieużywany.
93 – Nieużywany.
94 15 Moduł sterowania skrzynią biegów TCM.
95 10 Podtrzymanie pamięci PCM.
96 5 Czujnik deszczu.
97 10 Sterowanie Run/Start dla gniazda zasilania nr 5.
98 10 Sygnał alternatora.
99 30 Światła pozycyjne przyczepy.

Fabryczne przełączniki AUX / Upfitter

W samochodach wyposażonych w sześć fabrycznych przełączników pomocniczych ich skrzynka przekaźników znajduje się z tyłu komory silnika, przy ścianie grodziowej. Przewody zakończone fabrycznie są wyprowadzone pod deską rozdzielczą po prawej stronie przestrzeni na nogi pasażera.

Przełącznik Bezpiecznik [A] Kolor przewodu Obwód
AUX 1 25 Brązowy / zielony CB117A
AUX 2 25 Fioletowy / pomarańczowy CB114A
AUX 3 25 Niebieski / zielony CB116A
AUX 4 25 Szary / brązowy CB113A
AUX 5 40 Brązowy / niebieski CB115A
AUX 6 40 Szary / pomarańczowy CB118A

Obwody, które warto sprawdzić przy typowych usterkach

Przy problemach z przyczepą nie wystarczy sprawdzić jednego bezpiecznika. Oświetlenie, ładowanie akumulatora i sterownik hamulca mają oddzielne zabezpieczenia. Dla układu 4×4 istotne są m.in. pozycje 30, 69, 80 i 81. W wersji 6.7 Power Stroke pozycja 41 zasila świece żarowe, a pozycja 25 jest przekaźnikiem zasilania modułu świec żarowych.

FAQ – Ford F-350 Super Duty 2017

Czy schemat F-350 2017 można stosować do późniejszych roczników?

Nie należy tego zakładać. W kolejnych latach Ford zmieniał funkcje części pozycji i wyposażenie elektryczne, a od roku modelowego 2023 F-350 należy do generacji P708 z innym układem bezpieczników.

Co poprawia oficjalna korekta Forda do panelu kabinowego?

Korekta zastępuje tabelę z pierwotnej instrukcji. Między innymi pozycja 8 ma 10 A i zasila przełącznik szyby kierowcy oraz składania lusterek, a pozycja 16 ma 15 A i odpowiada za elektrozawór zwalniania tylnej klapy.

Nie działa hamulec elektryczny przyczepy – gdzie szukać?

Główne zasilanie modułu sterownika hamulca przyczepy znajduje się pod maską w pozycji 54 – 30 A. W panelu kabinowym pozycja 4 – 5 A obejmuje sygnał Brake On/Off i obwody związane ze sterownikiem hamulca.

Czy pozycja 25 pod maską jest bezpiecznikiem 25 A?

Nie. Numer pozycji i amperaż to dwie różne rzeczy. Pozycja 25 jest przekaźnikiem zasilania modułu świec żarowych i nie ma klasycznej wartości amperażu w tabeli.
