Ford F-450 Super Duty 2011-2016 ma dwie główne skrzynki bezpieczników: panel w przestrzeni na nogi pasażera i skrzynkę rozdziału mocy w komorze silnika. Ten sam podstawowy układ był używany w rodzinie F-250/F-350/F-450/F-550, ale w trakcie produkcji zmieniała się obsada części pozycji.
W latach 2011-2016 podstawowa architektura skrzynek pozostawała wspólna, jednak Ford zmieniał obsadę części pozycji zależnie od rocznika i wyposażenia. Dotyczy to m.in. obwodów przyczepy, podgrzewanych siedzeń, gniazd zasilania oraz wybranych przekaźników w skrzynce komory silnika.
Gdzie znajdują się bezpieczniki w Fordzie F-450 2011-2016?
Panel kabinowy znajduje się w przestrzeni na nogi pasażera za osłoną. Skrzynka rozdziału mocy jest w komorze silnika i zawiera bezpieczniki wysokoprądowe oraz przekaźniki.

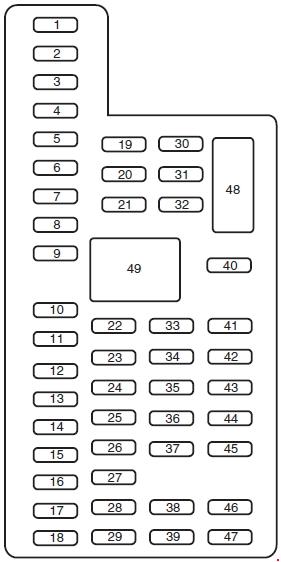

Panel bezpieczników w kabinie
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Nieużywany – zapasowy. |
| 2 | 15 | Przekaźnik przełącznika pomocniczego Upfitter nr 4. |
| 3 | 30 | 2011: niewykorzystany – zapasowy. 2012-2016: silnik inteligentnej szyby pasażera. |
| 4 | 10 | 2011-2012: przełącznik teleskopowych lusterek, oświetlenie wnętrza, lampka komory silnika. 2013-2016: oświetlenie wnętrza i lampka komory silnika. |
| 5 | 20 | Szyberdach. |
| 6 | 5 | Moduł fotela kierowcy. |
| 7 | 7,5 | Przełącznik fotela kierowcy, silnik podparcia lędźwiowego. |
| 8 | 10 | Przełącznik elektrycznych lusterek. |
| 9 | 10 | Przekaźnik przełącznika pomocniczego Upfitter nr 3. |
| 10 | 10 | Przekaźnik Run/Accessory, zasilanie obwodów dostępu klienta. |
| 11 | 10 | Zestaw wskaźników. |
| 12 | 15 | Oświetlenie wnętrza, podświetlenie stopni bocznych. |
| 13 | 15 | Prawe kierunkowskazy i światła STOP, prawy obwód STOP/kierunkowskazu przyczepy. |
| 14 | 15 | Lewe kierunkowskazy i światła STOP, lewy obwód STOP/kierunkowskazu przyczepy. |
| 15 | 15 | Trzecie światło STOP, światła cofania, przekaźnik świateł cofania przyczepy, sygnał cofania do lusterka. |
| 16 | 10 | Prawe światło mijania. |
| 17 | 10 | Lewe światło mijania. |
| 18 | 10 | Podświetlenie klawiatury, PATS, PCM, blokada zmiany biegów. |
| 19 | 20 | System audio – subwoofer / wzmacniacz zależnie od rocznika i wyposażenia. |
| 20 | 20 | Centralny zamek. |
| 21 | 10 | Wyłącznik Brake On/Off. |
| 22 | 20 | Klakson. |
| 23 | 15 | Nieużywany – zapasowy. |
| 24 | 15 | Moduł sterowania kierownicy, złącze diagnostyczne, radio satelitarne, przekaźnik składania lusterek, zdalny centralny zamek, panel elektroniczny. |
| 25 | 15 | Nieużywany – zapasowy. |
| 26 | 5 | Moduł sterowania kierownicy. |
| 27 | 20 | 2011-2012: wzmacniacz. 2013-2016: niewykorzystany – zapasowy. |
| 28 | 15 | Stacyjka. |
| 29 | 20 | SYNC, moduł GPS, panel radia. |
| 30 | 15 | Przekaźnik świateł pozycyjnych i świateł pozycyjnych przyczepy. |
| 31 | 5 | Sterownik hamulca przyczepy – sygnał hamowania, obwody dostępu klienta. |
| 32 | 15 | Szyberdach, lusterko fotochromatyczne, przetwornica, podświetlenie przełączników drzwi, inteligentne szyby, przełącznik szyby pasażera, podgrzewane tylne siedzenia, teleskopowe lusterka – zależnie od wyposażenia. |
| 33 | 10 | Moduł systemu poduszek i pasów bezpieczeństwa. |
| 34 | 10 | 2011: niewykorzystany – zapasowy. W późniejszych rocznikach: moduł podgrzewanej kierownicy i podgrzewanych tylnych siedzeń. |
| 35 | 5 | SelectShift, czujniki parkowania, moduł sterownika hamulca przyczepy. |
| 36 | 10 | Przełącznik wyboru zbiornika paliwa – jeśli występuje. |
| 37 | 10 | Nagrzewnica PTC. |
| 38 | 10 | Panel radia bazowego AM/FM. |
| 39 | 15 | Światła drogowe. |
| 40 | 10 | Światła pozycyjne w lusterkach i lampy obrysowe dachu. |
| 41 | 7,5 | Kontrolka wyłączenia poduszki powietrznej pasażera. |
| 42 | 5 | Nieużywany – zapasowy. |
| 43 | 10 | Przekaźnik wycieraczek. |
| 44 | 10 | Przełączniki pomocnicze Upfitter. |
| 45 | 5 | Nieużywany – zapasowy. |
| 46 | 10 | Sterowanie klimatyzacją. |
| 47 | 15 | Światła przeciwmgielne i ich kontrolka. |
| 48 | 30 | Wyłącznik automatyczny szyb elektrycznych, elektrycznie przesuwanej tylnej szyby i szyberdachu. |
| 49 | Przekaźnik | Opóźnione zasilanie akcesoriów. |

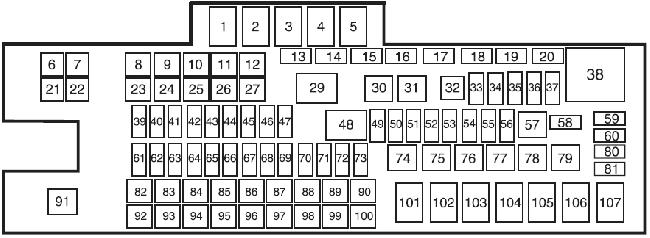

Skrzynka bezpieczników i przekaźników w komorze silnika
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | Przekaźnik | Silnik dmuchawy. |
| 2 | – | Nieużywany. |
| 3 | Przekaźnik | Diesel: podgrzewacze układu mocznika/DEF. |
| 4 | – | Nieużywany. |
| 5 | Przekaźnik | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 6 | – | Nieużywany. |
| 7 | 50 | Ogrzewanie tylnej szyby, podgrzewane lusterka. |
| 8 | 30 | Elektryczny fotel pasażera. |
| 9 | 30 | Elektryczny fotel kierowcy. |
| 10 | 40 | 2011-2014: niewykorzystany. 2015-2016: instalacja przyczepy. |
| 11 | – | Nieużywany. |
| 12 | – | Nieużywany. |
| 13 | – | Nieużywany. |
| 14 | – | Nieużywany. |
| 15 | Dioda | Diesel: pompa paliwa. |
| 16 | – | Nieużywany. |
| 17 | 15 | Podgrzewane lusterka. |
| 18 | – | Nieużywany. |
| 19 | – | Nieużywany. |
| 20 | – | Nieużywany. |
| 21 | – | Nieużywany. |
| 22 | 30 | Elektryczny hamulec przyczepy. |
| 23 | 40 | Silnik dmuchawy. |
| 24 | – | Nieużywany. |
| 25 | 30 | Wycieraczki. |
| 26 | 30 | Światła pozycyjne przyczepy. |
| 27 | 25 | Diesel: podgrzewacze DEF. |
| 28 | Szyna | Szyna zasilająca. |
| 29 | Przekaźnik | Światła pozycyjne przyczepy. |
| 30 | Przekaźnik | Sprzęgło klimatyzacji. |
| 31 | Przekaźnik | Wycieraczki. |
| 32 | – | Nieużywany. |
| 33 | 15 | Vehicle Power 1. |
| 34 | 15 / 20 | Vehicle Power 2 – Diesel 15 A, benzyna 20 A. |
| 35 | 10 | Vehicle Power 3. |
| 36 | 15 / 20 | Vehicle Power 4 – Diesel 15 A, benzyna 20 A. |
| 37 | 10 | Diesel: Vehicle Power 5. |
| 38 | Przekaźnik | Diesel: PCM. Benzyna: ECM. |
| 39 | 10 | Blokada piast 4×4. |
| 40 | 15 | Elektroniczna blokada 4×4. |
| 41 | – | Nieużywany. |
| 42 | 20 | 2011-2012: niewykorzystany. 2013-2016: podgrzewane tylne siedzenia. |
| 43 | – | Nieużywany. |
| 44 | – | Nieużywany. |
| 45 | 10 | Cewka przekaźnika Run/Start. |
| 46 | 10 | Diesel: podtrzymanie zasilania TCM. |
| 47 | 10 | Zasilanie sprzęgła klimatyzacji. |
| 48 | Przekaźnik | Run/Start. |
| 49 | 10 | Kamera cofania. |
| 50 | 10 | Cewka przekaźnika silnika dmuchawy. |
| 51 | – | Nieużywany. |
| 52 | 10 | ECM, PCM i TCM – zasilanie Run/Start. |
| 53 | 10 | Moduł 4×4. |
| 54 | 10 | ABS – zasilanie Run/Start. |
| 55 | 10 | Cewka ogrzewania tylnej szyby i cewka ładowania akumulatora przyczepy. |
| 56 | 20 | Zasilanie Run/Start panelu bezpieczników w kabinie. |
| 57 | Przekaźnik | Pompa paliwa. |
| 58 | – | Nieużywany. |
| 59 | – | Nieużywany. |
| 60 | – | Nieużywany. |
| 61 | – | Nieużywany. |
| 62 | – | Nieużywany. |
| 63 | – | Nieużywany. |
| 64 | – | Nieużywany. |
| 65 | – | Nieużywany. |
| 66 | 20 | Pompa paliwa. |
| 67 | – | Nieużywany. |
| 68 | 10 | Cewka przekaźnika pompy paliwa. |
| 69 | – | Nieużywany. |
| 70 | 10 | Światło cofania przyczepy. |
| 71 | 10 | Benzyna: odpowietrzanie pochłaniacza par paliwa. |
| 72 | 10 | Cewka przekaźnika ECM/PCM, podtrzymanie zasilania. |
| 73 | – | Nieużywany. |
| 74 | Przekaźnik / – | 2011-2014: lewe światło STOP/kierunkowskaz przyczepy. 2015-2016: niewykorzystany. |
| 75 | Przekaźnik / – | 2011-2014: prawe światło STOP/kierunkowskaz przyczepy. 2015-2016: niewykorzystany. |
| 76 | Przekaźnik | Światło cofania przyczepy. |
| 77 | – | Nieużywany. |
| 78 | – | Nieużywany. |
| 79 | – | Nieużywany. |
| 80 | – | Nieużywany. |
| 81 | – | Nieużywany. |
| 82 | 20 | Gniazdo zasilania nr 2. |
| 83 | 20 | Gniazdo zasilania nr 1. |
| 84 | 30 | Silnik zmiany trybu 4×4. |
| 85 | 30 | Fotele ogrzewane/wentylowane. |
| 86 | 25 | Zasilanie cewek ABS. |
| 87 | 20 | Gniazdo zasilania nr 5. |
| 88 | 20 / – | 2011-2012: niewykorzystany. 2013-2016: gniazdo zasilania nr 6 – 20 A. |
| 89 | 40 | Rozrusznik. |
| 90 | 25 | Ładowanie akumulatora przyczepy. |
| 91 | – | Nieużywany. |
| 92 | 20 | Gniazdo zasilania nr 4. |
| 93 | 20 | Gniazdo zasilania nr 3. |
| 94 | 25 | Przełącznik pomocniczy Upfitter nr 1. |
| 95 | 25 | Przełącznik pomocniczy Upfitter nr 2. |
| 96 | 50 | Pompa ABS. |
| 97 | 40 | Przetwornica. |
| 98 | – | Nieużywany. |
| 99 | 40 / – | 2011-2012: niewykorzystany. 2013-2016: przetwornica panelu przyrządów – 40 A. |
| 100 | 25 / – | 2011-2014: kierunkowskazy przyczepy – 25 A. 2015-2016: niewykorzystany. |
| 101 | Przekaźnik | Rozrusznik. |
| 102 | Przekaźnik / – | 2011-2014: ładowanie akumulatora przyczepy. 2015-2016: niewykorzystany. |
| 103 | – | Nieużywany. |
| 104 | – | Nieużywany. |
| 105 | – | Nieużywany. |
| 106 | – | Nieużywany. |
| 107 | – | Nieużywany. |
Najważniejsze różnice w latach 2011-2016
Zakres 2011-2016 nie jest stuprocentowo identyczny. Przykładowo pozycja 3 w kabinie była w 2011 r. zapasowa, a od 2012 r. zasilała inteligentną szybę pasażera. Pod maską pozycja 10 zaczęła obsługiwać instalację przyczepy w latach 2015-2016, pozycja 88 pojawiła się jako gniazdo zasilania nr 6 od 2013 r., a pozycje 100 i 102 dotyczą układu przyczepy tylko we wcześniejszych rocznikach.
Dlatego w razie wątpliwości należy kierować się rokiem modelowym i wyposażeniem konkretnego auta, a nie tylko wyglądem skrzynki.
Przyczepa, 4×4 i 6.7 Power Stroke
Przy usterkach instalacji przyczepy istotne są m.in. pozycje 22, 26, 70, 90 i – zależnie od rocznika – 74, 75, 100 oraz 102. Napęd 4×4 korzysta m.in. z pozycji 39, 40, 53 i 84. W Dieslu osobne obwody mają podgrzewacze DEF, sterowanie TCM i elementy układu paliwowego.
Dla kolejnej wersji generacji przygotowany jest Ford F-450 Super Duty 2017, natomiast wcześniejszy układ znajdziesz we wpisie Ford F-450 2008-2010.
FAQ – Ford F-450 Super Duty 2011-2016
Dlaczego jedna tabela obejmuje sześć roczników?
Ford stosował wspólną architekturę skrzynek w tej generacji, a zmiany dotyczyły wybranych pozycji. Zamiast tworzyć kilka niemal identycznych stron, różnice rocznikowe zostały zaznaczone bezpośrednio w tabelach.
Gdzie jest bezpiecznik elektrycznego hamulca przyczepy?
W skrzynce pod maską pozycja 22 ma 30 A i zasila elektryczny hamulec przyczepy. Sygnał hamowania sterownika ma dodatkowo zabezpieczenie 5 A w pozycji 31 panelu kabinowego.
Czy pozycje 74 i 75 zawsze są przekaźnikami przyczepy?
Nie. W latach 2011-2014 obsługują lewe i prawe światło STOP/kierunkowskaz przyczepy. W rocznikach 2015-2016 Ford oznacza te pozycje jako niewykorzystane.
Co oznacza pozycja 28 pod maską?
To szyna zasilająca, a nie wymienny bezpiecznik o określonym amperażu.
