Ford Transit Connect II po modernizacji – rocznik 2020 zachował kompaktowe wymiary lekkiego auta dostawczego, ale instalacja elektryczna jest znacznie bardziej rozbudowana niż w pierwszej generacji. W zależności od rynku i wersji wyposażenia występowały jednostki benzynowe oraz wysokoprężne, a część obwodów jest przeznaczona wyłącznie dla diesla, zabudowy specjalnej albo wersji użytkowych.
Samochód ma skrzynkę bezpieczników w komorze silnika oraz panel w kabinie pod deską po stronie pasażera. W fabrycznej tabeli Ford wymienia tylko pozycje wykorzystywane w danej konfiguracji – pominięte numery nie są aktywnymi obwodami i nie dopisujemy im funkcji na podstawie innych roczników.
Lokalizacja skrzynek bezpieczników
Skrzynka w komorze silnika zawiera zabezpieczenia głównych układów pojazdu, w tym pompy paliwa, ABS/ESP, wentylatora chłodnicy, dmuchawy, rozrusznika, reflektorów i układu sterowania silnikiem.
Panel kabinowy znajduje się pod deską rozdzielczą po stronie pasażera. Aby uzyskać do niego dostęp, Ford przewiduje odchylenie wykładziny pod schowkiem i zdjęcie pokrywy panelu.

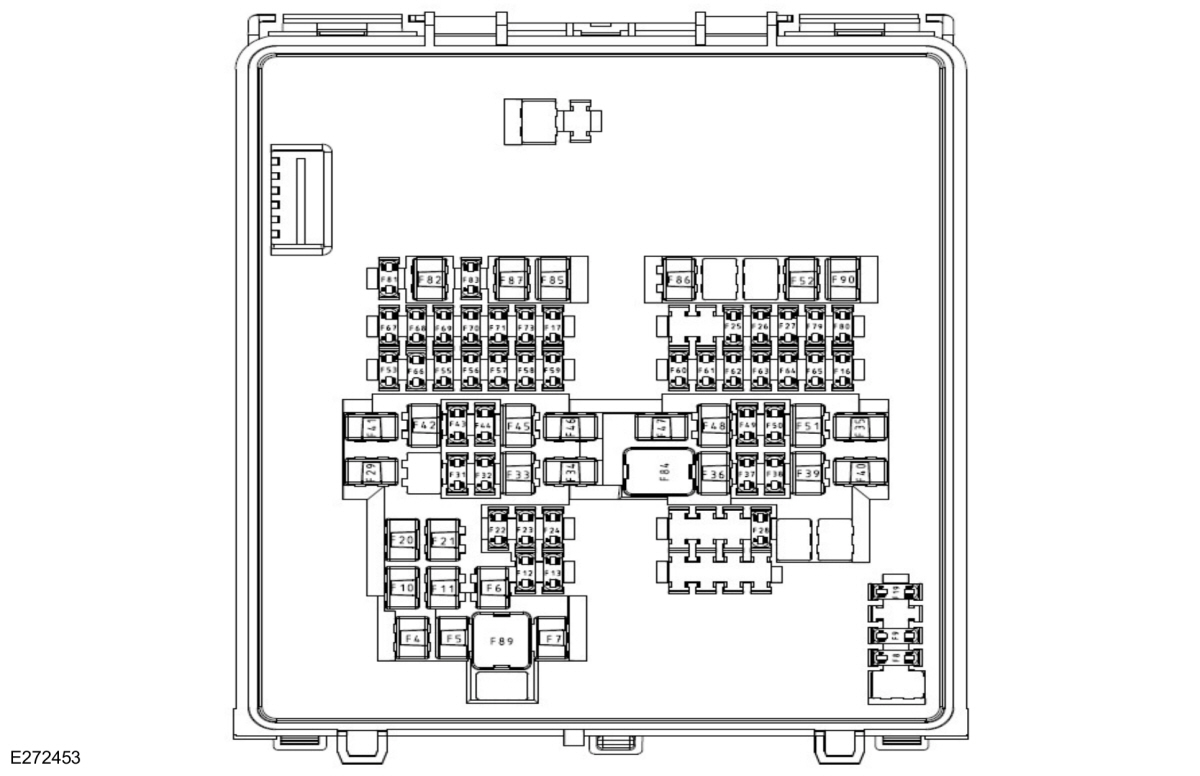

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 4 | 20 / 25 | Wentylator chłodnicy; w wersji diesel także czujnik wody w paliwie |
| 6 | 15 | Przednie wycieraczki |
| 7 | 15 | Przednie wycieraczki |
| 8 | 15 | Pompa spryskiwacza tylnej szyby |
| 9 | 10 | Odblokowanie tylnych drzwi / klapy |
| 10 | 20 | Tylne gniazdo zasilania w konsoli |
| 11 | 20 | Gniazdo zasilania w konsoli |
| 12 | 5 | Czujnik deszczu |
| 13 | 20 | Tylna wycieraczka |
| 16 | 20 | Roleta przeciwsłoneczna |
| 17 | 15 | Blokada kolumny kierowniczej |
| 19 | 10 | Odblokowanie lewych drzwi |
| 20 | 20 | Gniazdo zasilania 12 V |
| 21 | 20 | Tylne gniazda zasilania 12 V |
| 22 | 5 | Port USB |
| 25 | 20 | Układ dozowania AdBlue – diesel |
| 26 | 20 | Układ dozowania AdBlue – diesel |
| 27 | 15 | Układ dozowania AdBlue – diesel |
| 28 | 15 | Moduł sterowania skrzynią biegów – diesel |
| 29 | 50 | Świece żarowe – diesel |
| 31 | 20 | Prawe światło mijania |
| 32 | 10 | Wyłącznik świateł stop |
| 33 | 30 | Elektryczny fotel kierowcy |
| 34 | 40 | Przetwornica DC/AC |
| 35 | 50 | Świece żarowe – diesel |
| 37 | 10 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 38 | 10 | Złącze diagnostyczne OBD-II / DLC |
| 39 | 20 | Ogrzewanie postojowe zasilane paliwem |
| 40 | 40 | Tylna dmuchawa |
| 41 | 60 | ABS / ESP |
| 42 | 40 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 43 | 15 | Kontrolka statusu – taxi |
| 44 | 5 | Reflektory |
| 45 | 30 | Moduł prawych tylnych drzwi |
| 46 | 40 | Moduł sterowania nadwoziem (BCM) |
| 47 | 40 | Moduł haka / przyczepy |
| 48 | 20 | Podgrzewane fotele |
| 49 | 20 | Lewe światło mijania |
| 50 | 5 | Roleta przeciwsłoneczna |
| 51 | 30 | ABS / ESP |
| 52 | 40 | Prawa część ogrzewanej przedniej szyby |
| 53 | 10 | Sprzęgło klimatyzacji |
| 55 | 5 | Moduł sterowania skrzynią biegów |
| 56 | 5 | ABS / ESP |
| 57 | 10 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 58 | 10 | Moduł sterowania układem napędowym (PCM) |
| 60 | 20 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 61 | 15 | BLIS; kamera przednia parkowania; kamera cofania |
| 62 | 20 | Moduł sterowania nadwoziem (BCM) |
| 63 | 10 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 64 | 5 | Poziomowanie reflektorów |
| 65 | 5 | Elektryczne wspomaganie kierownicy |
| 66 | 5 | Układ dozowania / świece żarowe / PCM – diesel |
| 67 | 20 | Moduł sterowania układem napędowym (PCM) |
| 68 | 20 | Moduł sterowania układem napędowym (PCM) |
| 69 | 15 | Moduł sterowania układem napędowym (PCM) |
| 70 | 20 | Moduł sterowania układem napędowym (PCM) |
| 73 | 5 | Przepływomierz i czujnik temperatury powietrza dolotowego |
| 79 | 10 | Podgrzewane lusterka |
| 80 | 5 | Złącze dla zabudowy / pojazdu modyfikowanego |
| 81 | 20 | Klakson |
| 82 | 40 | Lewa część ogrzewanej przedniej szyby |
| 83 | 5 | Podgrzewane dysze spryskiwaczy |
| 84 | 60 | Wentylator chłodnicy |
| 85 | 30 | Pompa paliwa |
| 86 | 30 | Rozrusznik |
| 87 | 60 | Moduł świec żarowych – diesel |
| 89 | 40 | Silnik dmuchawy |
| 90 | 25 | Ogrzewanie tylnej szyby |

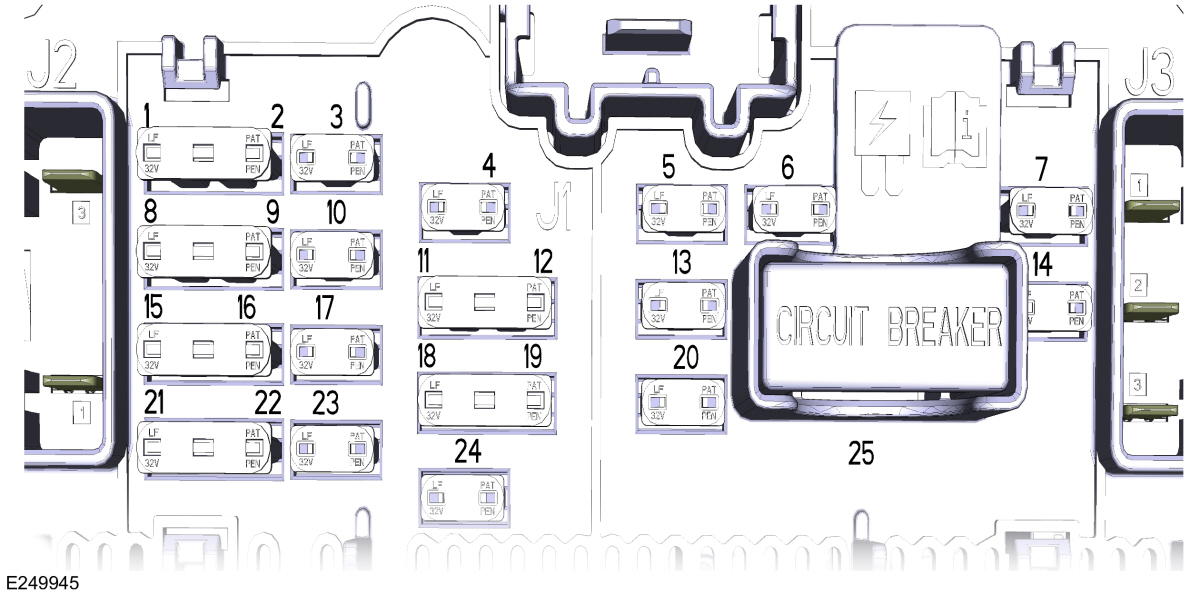

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Moduł systemu poduszek powietrznych (RCM) |
| 2 | 5 | Czujnik temperatury i wilgotności wnętrza; tylna dmuchawa |
| 3 | 10 | Moduł systemu parkowania |
| 4 | 10 | Stacyjka / przycisk START |
| 5 | 20 | Centralny zamek |
| 6 | 10 | Przetwornica DC; zamek drzwi kierowcy; przełącznik lusterek |
| 7 | 30 | Moduł drzwi kierowcy |
| 9 | 5 | Lusterko elektrochromatyczne; kamera parkowania; kontrolka poduszki pasażera |
| 10 | 10 | Moduł systemu poduszek powietrznych (RCM) |
| 11 | 5 | Moduł telematyczny |
| 12 | 5 | Alarm |
| 13 | 15 | Odblokowanie zamków |
| 14 | 30 | Moduł drzwi pasażera |
| 15 | 10 | Moduł zarządzania energią akumulatora |
| 17 | 15 | Sterowanie głosowe; ekran infotainment; odtwarzacz CD |
| 18 | 7,5 | Ładowarka bezprzewodowa |
| 19 | 7,5 | Syrena alarmu z własnym zasilaniem |
| 20 | 10 | Alarm cofania |
| 21 | 7,5 | Sterowanie klimatyzacją |
| 22 | 7,5 | Złącze diagnostyczne; zestaw wskaźników |
| 23 | 20 | Jednostka audio |
| 25 | 30 | Elektryczne szyby |
Najczęściej szukane bezpieczniki
- Pompa paliwa: pozycja 85 – 30 A.
- OBD-II / DLC: pozycja 38 – 10 A pod maską; złącze diagnostyczne jest także uwzględnione w obwodzie 22 panelu kabinowego.
- Radio / jednostka audio: pozycja 23 – 20 A w panelu kabinowym.
- Ekran infotainment i sterowanie głosowe: pozycja 17 – 15 A.
- ABS / ESP: pozycje 41 – 60 A, 51 – 30 A oraz 56 – 5 A.
- Gniazda 12 V: pozycje 10, 11, 20 i 21 w skrzynce pod maską – po 20 A.
- Rozrusznik: pozycja 86 – 30 A.
- Klakson: pozycja 81 – 20 A.
- Przednie wycieraczki: pozycje 6 i 7 – po 15 A.
W dieslu osobne pozycje zabezpieczają świece żarowe, układ dozowania AdBlue, podgrzewacz paliwa i część obwodów sterowania jednostką napędową. Nie należy przenosić tych funkcji do wersji benzynowej tylko dlatego, że numer gniazda występuje w tej samej skrzynce.
Najczęstsze pytania – Ford Transit Connect 2020
Gdzie znajduje się panel bezpieczników w kabinie?
Pod deską po stronie pasażera, za osłoną przy schowku.
Gdzie jest bezpiecznik pompy paliwa?
W skrzynce w komorze silnika – pozycja 85, 30 A.
Który bezpiecznik odpowiada za radio?
Jednostka audio korzysta z pozycji 23 – 20 A w panelu kabinowym. Ekran i sterowanie głosowe mają osobne zabezpieczenie 17 – 15 A.
Czy rozpiska z Transit Connect 2015 pasuje do 2020?
Nie należy tego zakładać. Rocznik 2020 ma poliftingową konfigurację i należy korzystać z instrukcji właściwej dla tego wydania samochodu.
Starsze wersje są opisane osobno, m.in. w artykule Ford Transit Connect Mk2 2015.
