Honda Odyssey I (1995-1998) - bezpieczniki, skrzynki i przekaźniki

Honda Odyssey pierwszej generacji oferowana w Ameryce Północnej w latach 1995-1998 ma trzy podstawowe zespoły bezpieczników: skrzynkę w komorze silnika, skrzynkę pod deską rozdzielczą po stronie kierowcy oraz osobną skrzynkę układu ABS. W roczniku 1998 zmieniono część obsady skrzynki wewnętrznej oraz zabezpieczenia ABS, dlatego tych danych nie należy mieszać z rocznikami 1995-1997.

Jeśli szukasz instalacji późniejszego modelu, zobacz osobny opis Honda Odyssey 1999-2003.

Gdzie znajdują się skrzynki bezpieczników?

Skrzynka w komorze silnika znajduje się po stronie pasażera. Zawiera główne zabezpieczenia zasilania oraz bezpieczniki m.in. reflektorów, wentylatorów, szyb elektrycznych, wycieraczek i dmuchawy.

Skrzynka wewnętrzna jest zamontowana pod deską rozdzielczą po stronie kierowcy, w rejonie lewego panelu przy nogach. Obsługuje m.in. pompę paliwa, SRS, radio, sygnał rozruchu, lusterka i część przekaźników.

Skrzynka ABS znajduje się w komorze silnika po prawej stronie. W roczniku 1998 ma inną obsadę niż w samochodach z lat 1995-1997.

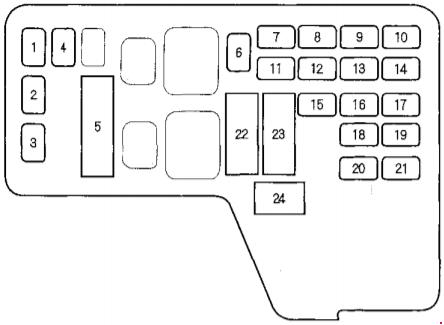

Skrzynka bezpieczników w komorze silnika - 1995-1998

Rozmieszczenie i wartości poniżej dotyczą północnoamerykańskiej Hondy Odyssey pierwszej generacji z lat 1995-1998. Pozycja U3 występuje w wersjach kanadyjskich z fabrycznymi światłami do jazdy dziennej.

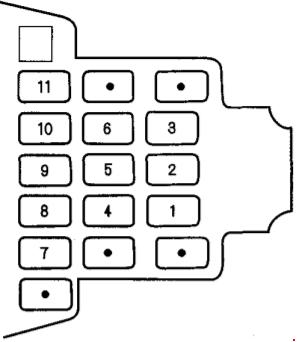

Skrzynka bezpieczników we wnętrzu - 1995-1997

W rocznikach 1995-1997 obsada pozycji 10 i 11 różni się od rocznika 1998. Puste gniazda pozostawiono w tabeli, aby numeracja odpowiadała schematowi skrzynki.

Skrzynka bezpieczników we wnętrzu - 1998

W modelu 1998 pozycja 7 zasila przekaźnik szyb elektrycznych, przekaźnik szyberdachu i tylną wycieraczkę. Pozycje 10 i 11 odpowiadają odpowiednio za cewkę zapłonową oraz układ ECU związany z tempomatem.

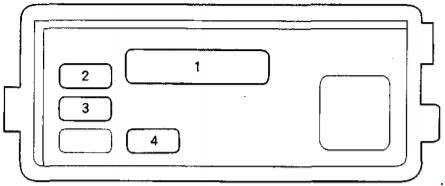

Skrzynka bezpieczników ABS - 1995-1997

W rocznikach 1995-1997 układ ABS ma cztery aktywne zabezpieczenia. Bezpiecznik silnika pompy ma wartość 40 A, a sterownik ABS jest zabezpieczony bezpiecznikiem 10 A.

Skrzynka bezpieczników ABS - 1998

W roczniku 1998 układ ABS został zmieniony. Bezpiecznik silnika pompy ma 30 A, nie występuje zabezpieczenie ABS B2 w pozycji 3, a sterownik ABS jest zabezpieczony bezpiecznikiem 7,5 A.

Przekaźniki i obwody sterowane przekaźnikami

Dokumentacja serwisowa tej generacji wskazuje poniższe przekaźniki jako elementy istotne podczas diagnostyki instalacji. W zależności od obwodu są one związane z zespołem skrzynki pod deską rozdzielczą, skrzynką w komorze silnika albo znajdują się w pobliżu sterowanego podzespołu.

Najczęściej szukane bezpieczniki

Zapalniczka i radio: w skrzynce komory silnika pozycja 18, 15 A. Dodatkowe podtrzymanie pamięci radia zabezpiecza pozycja 10, 7,5 A.

Pompa paliwa: skrzynka wewnętrzna, pozycja 15, 15 A we wszystkich opisanych rocznikach.

Rozrusznik: sygnał rozruchu jest zabezpieczony w skrzynce wewnętrznej przez pozycję 3, 7,5 A. Przy prawidłowym bezpieczniku warto sprawdzić także przekaźnik odcięcia rozrusznika i stan stacyjki.

Wycieraczki: główne zasilanie znajduje się w skrzynce komory silnika pod pozycją 22, 40 A. Sterowanie przednimi wycieraczkami i spryskiwaczem jest dodatkowo chronione bezpiecznikiem 9, 10 A w skrzynce wewnętrznej.

Wentylator chłodnicy: pozycja 1, 20 A w skrzynce komory silnika. Jeżeli bezpiecznik jest sprawny, kolejnymi elementami do kontroli są przekaźnik wentylatora, silnik wentylatora i instalacja.

Jak bezpiecznie wymienić bezpiecznik?

Przed kontrolą wyłącz zapłon, światła i wszystkie odbiorniki. Przepalony bezpiecznik zastępuj elementem o identycznym amperażu. Zastosowanie bezpiecznika o wyższej wartości może doprowadzić do przegrzania instalacji i uszkodzenia przewodów. Jeżeli nowy bezpiecznik ponownie przepala się krótko po wymianie, przyczyną jest zwykle zwarcie lub przeciążenie obwodu i wymaga ono dalszej diagnostyki.

FAQ - Honda Odyssey I 1995-1998

Gdzie jest bezpiecznik pompy paliwa?

Bezpiecznik pompy paliwa znajduje się w skrzynce pod deską rozdzielczą po stronie kierowcy. Jest to pozycja 15 o wartości 15 A.

Który bezpiecznik odpowiada za zapalniczkę?

Za radio i zapalniczkę odpowiada bezpiecznik 18 o wartości 15 A w skrzynce komory silnika. Jeżeli radio nie zachowuje ustawień, warto sprawdzić także bezpiecznik 10 o wartości 7,5 A odpowiedzialny za zasilanie podtrzymujące.

Czy skrzynka bezpieczników w roczniku 1998 jest taka sama jak w 1995-1997?

Główna skrzynka komory silnika ma tę samą rozpiskę, ale w roczniku 1998 zmieniono część obsady skrzynki wewnętrznej oraz skrzynki ABS. Szczególnie ważne są pozycje 7, 10 i 11 we wnętrzu oraz wartości zabezpieczeń ABS.

Gdzie znajduje się bezpiecznik świateł do jazdy dziennej?

W wersjach kanadyjskich obwód świateł do jazdy dziennej korzysta m.in. z bezpiecznika U3 10 A w skrzynce komory silnika oraz bezpiecznika 2 7,5 A w skrzynce wewnętrznej.

Co sprawdzić, gdy bezpiecznik przepala się ponownie?

Nie należy montować bezpiecznika o większym amperażu. Powtarzające się przepalanie oznacza przeciążenie albo zwarcie. W zależności od obwodu trzeba sprawdzić odbiornik, przekaźnik, złącza oraz wiązkę przewodów.
