Na tej stronie znajdziesz schemat bezpieczników i przekaźników do Hyundai Tucson LM, znanego na wielu rynkach także jako Hyundai ix35. Opis dotyczy modeli z lat 2010, 2011, 2012, 2013, 2014 i 2015.
Artykuł obejmuje skrzynkę bezpieczników w kabinie pasażera, główną skrzynkę w komorze silnika, dodatkową skrzynkę stosowaną w wersjach z silnikiem Diesla oraz główny bezpiecznik zasilania przy akumulatorze. Znajdziesz tu również najczęściej szukane bezpieczniki, m.in. od zapalniczki, gniazd zasilania, radia, wycieraczek, klimatyzacji, pompy paliwa, świateł, klaksonu, ABS i podgrzewania szyb.
Układ bezpieczników może różnić się w zależności od rocznika, silnika, wyposażenia oraz rynku sprzedaży. Przed wymianą bezpiecznika sprawdź także oznaczenia na pokrywie skrzynki bezpieczników w swoim samochodzie.
Spis treści:
- Najczęściej szukane bezpieczniki Hyundai Tucson LM / ix35
- Gdzie znajdują się skrzynki bezpieczników?
- Bezpieczniki w kabinie pasażera
- Bezpieczniki w komorze silnika
- Dodatkowa skrzynka w wersjach Diesla
- Główny bezpiecznik przy akumulatorze
- Jak bezpiecznie wymienić bezpiecznik?
- Podobne schematy Hyundai i Kia
- Najczęstsze pytania
Najczęściej szukane bezpieczniki Hyundai Tucson LM / ix35
Jeżeli szukasz konkretnego bezpiecznika, zacznij od poniższej tabeli. Zebrano tutaj najczęściej sprawdzane obwody w Hyundai Tucson LM oraz Hyundai ix35 z lat 2010–2015.
| Funkcja | Oznaczenie | Amperaż [A] | Lokalizacja |
|---|---|---|---|
| Zapalniczka i przednie gniazdo zasilania | POWER OUTLET 1 | 15 A | Kabina pasażera |
| Zapalniczka, przednie i tylne gniazdo zasilania | POWER OUTLET 2 | 25 A | Kabina pasażera |
| System audio / radio / nawigacja | AUDIO 1 / AUDIO 2 | 10 A | Kabina pasażera |
| Wzmacniacz audio | AMP | 25 A | Kabina pasażera |
| Przednie wycieraczki | Front glass cleaner / WIPER FRT | 25 A | Kabina pasażera |
| Tylna wycieraczka | Rear glass cleaner / WIPER RR | 15 A | Kabina pasażera |
| Klimatyzacja | Air conditioning / A/CON | 7,5–10 A | Kabina / komora silnika |
| Poduszki powietrzne | Airbag / Airbag indicator | 10–15 A | Kabina pasażera |
| Podgrzewane przednie siedzenia | Heated front seats | 15 A | Kabina pasażera |
| Podgrzewane tylne siedzenia | Heated rear seat | 15 A | Kabina pasażera |
| Podgrzewane lusterka | Heated mirrors | 7,5 A | Kabina pasażera |
| Elektryczna regulacja lusterek | Mirrors | 10 A | Kabina pasażera |
| Szyberdach | Top hatch / Sunroof | 15 A | Kabina pasażera |
| Napęd 4WD | MODULE 1 / 4WD | 10–20 A | Kabina / komora silnika |
| Pompa paliwa | F22 / FUEL PUMP | 15 A | Komora silnika |
| Klakson | F14 / HORN | 15 A | Komora silnika |
| Światło stopu | F16 / STOP LAMP | 10 A | Komora silnika |
| ABS / ESP | FL3, FL5 / ABS | 40 A | Komora silnika |
| Dmuchawa / wentylator nawiewu | FL6 / BLOWER | 40 A | Komora silnika |
| Wentylator chłodnicy | FL9 / COOLING FAN | 40 A | Komora silnika |
| Podgrzewanie tylnej szyby | FL10 / REAR HEATED | 40 A | Komora silnika |
| Spryskiwacze reflektorów | FL11 | 30 A | Komora silnika |
Gdzie znajdują się skrzynki bezpieczników?
W Hyundai Tucson LM / ix35 bezpieczniki znajdują się w kilku miejscach. Podstawowa skrzynka bezpieczników jest umieszczona w kabinie, pod deską rozdzielczą. Główna skrzynka znajduje się w komorze silnika, po lewej stronie za akumulatorem. W modelach z silnikiem Diesla może występować dodatkowa skrzynka z bezpiecznikami i przekaźnikami układu podgrzewania.
- Kabina pasażera — bezpieczniki radia, zapalniczki, gniazd zasilania, świateł, wycieraczek, klimatyzacji, poduszek powietrznych, lusterek, szyb i modułów komfortu.
- Komora silnika — główne bezpieczniki zasilania, ABS, ESP, pompy paliwa, wentylatora chłodnicy, klimatyzacji, świateł, klaksonu, sterownika silnika i przekaźników.
- Dodatkowa skrzynka Diesla — elementy związane ze świecami żarowymi, grzałkami PTC i podgrzewaniem filtra paliwa.
- Główny bezpiecznik przy akumulatorze — bezpiecznik dużej mocy umieszczony przy dodatnim zacisku akumulatora.
Jeżeli szukasz starszej generacji, sprawdź Hyundai Tucson 2005–2009 – bezpieczniki schemat. Dla nowszych wersji zobacz także Hyundai Tucson 2017 – bezpieczniki schemat.

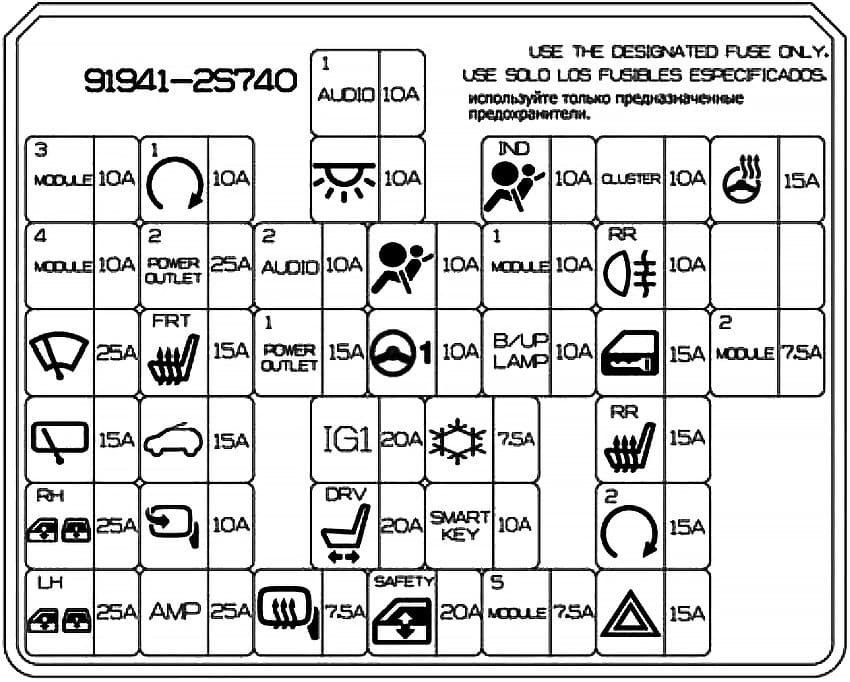

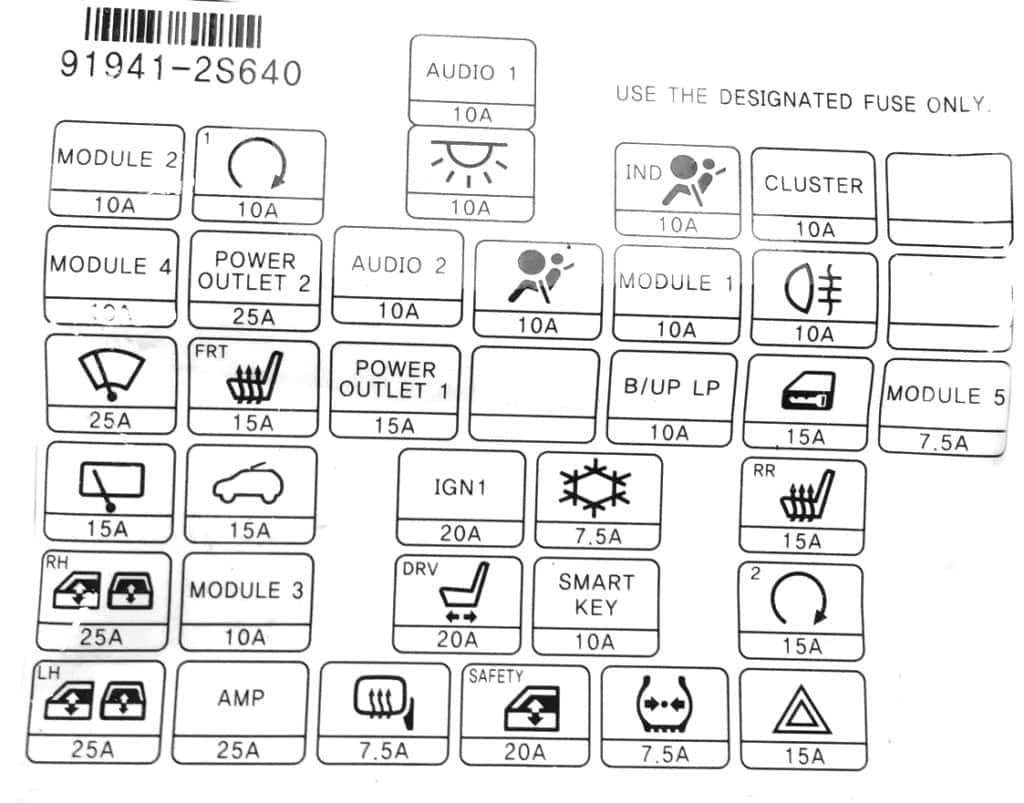

Bezpieczniki w kabinie pasażera

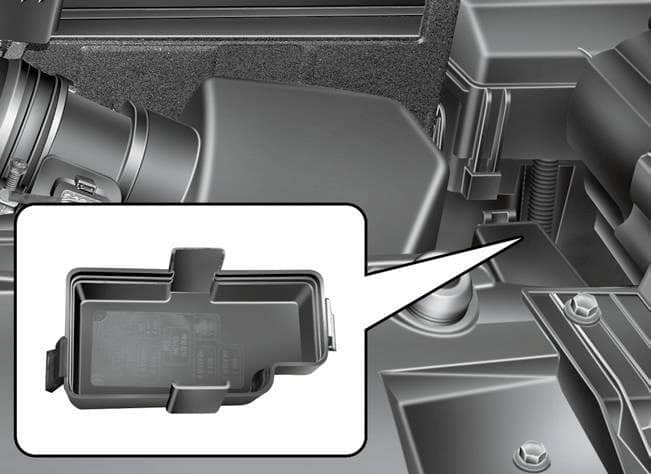

Skrzynka bezpieczników w kabinie znajduje się pod deską rozdzielczą. Aby uzyskać dostęp do bezpieczników, należy zdjąć osłonę ochronną w kierunku wskazanym strzałką.
| Oznaczenie | Funkcja / obwód |
|---|---|
| AUDIO 1 | System audio, radioodtwarzacz audio-wideo z nawigacją, konwerter |
| Cab light | VSM, sterownik klimatyzacji, złącze diagnostyczne, oświetlenie wnętrza, lampki lusterek, oświetlenie stacyjki, czujnik otwarcia drzwi, czujnik automatycznego sterowania oświetleniem |
| MODULE 3 / MODULE 2 | Automatyczna regulacja zasięgu reflektorów, BCM, przełącznik regulacji reflektorów, elektrochromowe lusterko wsteczne, moduły przekaźników, sterownik klucza elektronicznego |
| Starter | Przekaźnik w komorze silnika, przełącznik zakresu skrzyni biegów, blokada zapłonu, ECM, sterownik klucza elektronicznego |
| Airbag indicator | Kontrolka poduszek powietrznych w zestawie wskaźników |
| CLUSTER | Zestaw wskaźników, alternator, przełącznik konsoli, BCM, system audio, ostrzeżenie pasów bezpieczeństwa, przełącznik ISG, jednostka audio-wideo z nawigacją |
| Heated steering wheel | Podgrzewana kierownica |
| MODULE 4 | Przekaźniki w komorze silnika, moduł Diesla, sterownik klimatyzacji, jonizator, silnik szyberdachu, czujnik deszczu |
| POWER OUTLET 2 | Zapalniczka, przednie gniazdo zasilania i tylne gniazdo zasilania |
| AUDIO 2 | Wzmacniacz, sterowanie lusterkami, sterownik klucza elektronicznego, VSM, konwerter |
| Airbag | Sterownik SRS, wskaźnik poduszki powietrznej pasażera |
| MODULE 1 | IPS ECU, sterownik 4WD, przełącznik DBC, przełącznik wielofunkcyjny, czujnik kąta skrętu, ESP OFF, światła hamowania, czujniki parkowania, TPMS, inteligentny system parkowania |
| Rear PTF | Przekaźnik tylnych świateł przeciwmgielnych |
| Front glass cleaner | Przednie wycieraczki, silnik wycieraczek, przełącznik wielofunkcyjny |
| Heated front seats | Podgrzewane przednie siedzenia |
| POWER OUTLET 1 | Zapalniczka i przednie gniazdo zasilania |
| MDPS | Elektryczne wspomaganie kierownicy |
| Reversing lights | Światła cofania, lusterko elektrochromatyczne, VSM, system audio, jednostka audio-wideo z nawigacją |
| Rear glass cleaner | Tylna wycieraczka, silnik tylnej wycieraczki, przełącznik wielofunkcyjny |
| Top hatch | Szyberdach |
| IG 1 | Połączenie z bezpiecznikami w komorze silnika |
| Air conditioning | Sterownik klimatyzacji, silnik dmuchawy |
| Heated rear seat | Podgrzewane tylne siedzenia |
| Right electric glass lift | Prawe elektryczne szyby |
| Mirrors | Elektryczna regulacja lusterek zewnętrznych |
| Electric driver’s seat | Elektryczna regulacja fotela kierowcy |
| SMART KEY | Elektroniczny kluczyk, przycisk START/STOP |
| PDM | Sterownik klucza elektronicznego |
| Left glass lift | Lewe elektryczne szyby |
| AMP | Wzmacniacz, konwerter |
| Heated mirrors | Podgrzewane lusterka, przełącznik ogrzewania tylnej szyby, PCM/ECM |
| Anti-pinch glass lifters | Moduł elektrycznej szyby kierowcy z zabezpieczeniem przed przytrzaśnięciem |
| Module 5 | Dźwignia automatycznej skrzyni biegów, brzęczyk wspomagania parkowania, TPMS |
| Alarm | Przekaźnik klaksonu, przerywacz kierunkowskazów, przekaźnik alarmu, BCM |
W tej części mogą występować również niewymienne przekaźniki, m.in. przekaźnik oświetlenia wnętrza, zamka drzwi, odblokowania drzwi, pokrywy bagażnika oraz elektrycznych szyb.

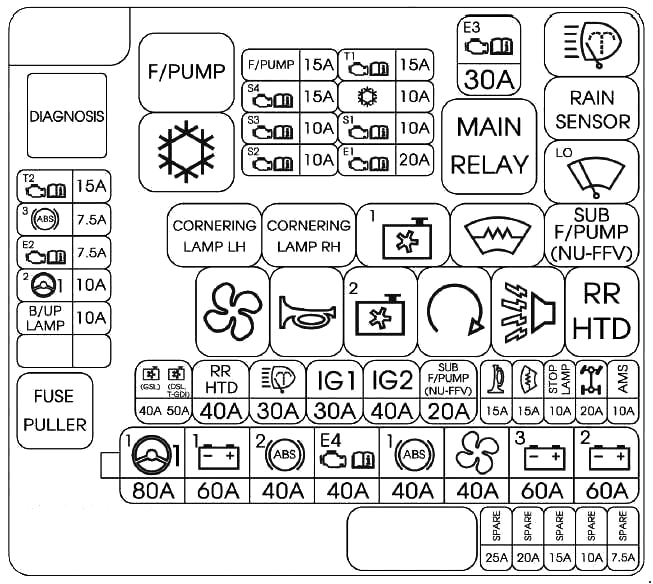

Bezpieczniki w komorze silnika

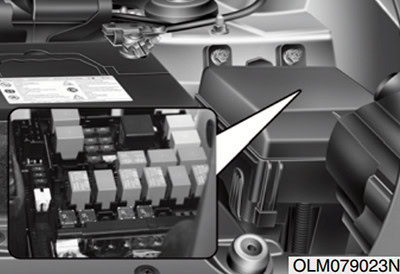

Główna skrzynka bezpieczników znajduje się po lewej stronie komory silnika, za akumulatorem. Obejmuje główne bezpieczniki zasilania, ABS, ESP, wentylator chłodnicy, ogrzewanie tylnej szyby, pompę paliwa, czujniki silnika, klimatyzację, klakson, wycieraczki oraz przekaźniki.
| Oznaczenie | Funkcja / obwód |
|---|---|
| FL1 | 80 A — elektryczne wspomaganie kierownicy |
| FL2 | 60 A — skrzynka przyłączeniowa tablicy rozdzielczej |
| FL3 | 40 A — sterownik ESP i ABS |
| FL4 | 40 A — skrzynka EMS |
| FL5 | 40 A — sterownik ESP i ABS |
| FL6 | 40 A — przekaźnik wentylatora nagrzewnicy / dmuchawy |
| FL7 | 60 A — skrzynka przyłączeniowa tablicy rozdzielczej |
| FL8 | 60 A — skrzynka przyłączeniowa tablicy rozdzielczej |
| FL9 | 40 A — wentylator chłodnicy |
| FL10 | 40 A — podgrzewanie tylnej szyby |
| FL11 | 30 A — spryskiwacze reflektorów |
| FL12 | 40 A — stacyjka / blokada zapłonu |
| FL13 | 40 A — przekaźnik rozrusznika, stacyjka |
| F14 | 15 A — syrena alarmowa / klakson |
| F15 | 15 A — ogrzewanie przedniej szyby |
| F16 | 10 A — światła stopu |
| F17 | 20 A — sterownik napędu 4WD |
| F18 | 20 A — cewki zapłonowe, kondensator |
| F19 | 7,5 A — przekaźnik rozrusznika, czujnik MAF, przełącznik wielofunkcyjny |
| F20 | 7,5 A — ESP, ABS, ICM, przekaźnik świec żarowych, czujnik wody w filtrze paliwa, podgrzewacz filtra paliwa |
| F21 | 7,5 A — przełącznik automatycznej skrzyni biegów |
| F22 | 15 A — pompa paliwa |
| F23 | 15 A — czujnik tlenu, wentylator chłodzący, regulator ciśnienia paliwa, czujnik położenia wałka rozrządu — zależnie od silnika |
| F24 | 10 A — klimatyzacja, światła hamowania, czujniki tlenu, przekaźnik wentylatora chłodzącego — zależnie od silnika |
| F25 | 10 A — włącznik świateł hamowania — zależnie od wersji |
| F26 | 15 A — RSM / TCM — zależnie od wersji |
| F27 | 10 A — klimatyzacja |
| F28 | 10 A — TCM, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, EGR, VGT, czujnik poziomu oleju — zależnie od silnika |
| F29 | 20 A — cewki zapłonowe / ECM — zależnie od silnika |
| FL30 | 30 A — przekaźnik sterowania silnikiem |

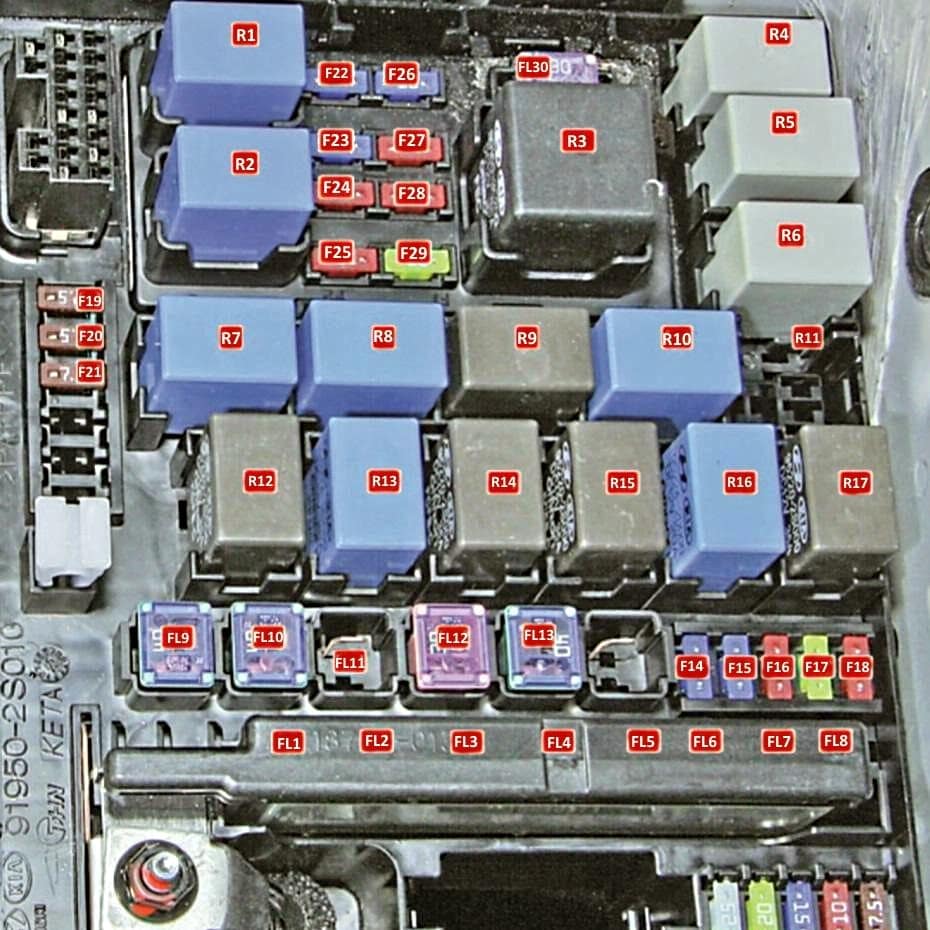

Przekaźniki w komorze silnika
| Oznaczenie | Funkcja przekaźnika |
|---|---|
| R1 | Przekaźnik pompy paliwa |
| R2 | Przekaźnik klimatyzacji |
| R3 | Przekaźnik sterowania silnikiem / przekaźnik główny |
| R4 | Przekaźnik ostrzegawczy hamulca / spryskiwacza reflektorów |
| R5 | Przekaźnik wycieraczek z czujnikiem deszczu |
| R6 | Przekaźnik wycieraczek — tryb wolny |
| R7 | Przekaźnik wentylatora |
| R8 | Przekaźnik klaksonu |
| R9 | Przekaźnik szybkiego wentylatora chłodnicy |
| R10 | Przekaźnik podgrzewania przedniej szyby |
| R11 | Przekaźnik sterowania silnikiem |
| R12 | Przekaźnik wentylatora układu ogrzewania |
| R13 | Przekaźnik klaksonu |
| R14 | Przekaźnik wentylatora chłodnicy — niski bieg |
| R15 | Przekaźnik rozrusznika |
| R16 | Przekaźnik alarmu antywłamaniowego |
| R17 | Przekaźnik podgrzewania tylnej szyby |
Dodatkowa skrzynka w wersjach Diesla
W modelach z silnikiem Diesla może występować dodatkowa skrzynka bezpieczników i przekaźników. Odpowiada ona przede wszystkim za układ świec żarowych, grzałki PTC oraz elementy związane z podgrzewaniem paliwa.
Główny bezpiecznik przy akumulatorze

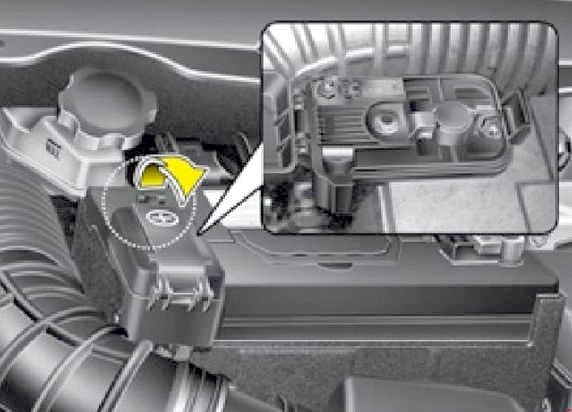

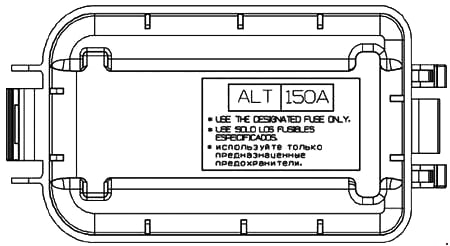

W wielu egzemplarzach Hyundai Tucson LM / ix35 główny bezpiecznik zasilania znajduje się przy dodatnim zacisku akumulatora. Jest to bezpiecznik dużej mocy, który zabezpiecza główne obwody elektryczne pojazdu.
Jak bezpiecznie wymienić bezpiecznik?
Przed wymianą bezpiecznika wyłącz zapłon i wszystkie odbiorniki prądu. Następnie odszukaj odpowiednie oznaczenie w tabeli, zdejmij pokrywę skrzynki i sprawdź stan bezpiecznika. Przepalony bezpiecznik ma zwykle przerwany metalowy mostek wewnątrz obudowy.
Nowy bezpiecznik powinien mieć taki sam amperaż jak oryginalny. Nie zakładaj bezpiecznika o większej wartości, ponieważ może to doprowadzić do uszkodzenia instalacji elektrycznej albo podzespołów samochodu. Jeżeli nowy bezpiecznik przepala się ponownie, przyczyną może być zwarcie lub uszkodzony odbiornik.
Podobne schematy Hyundai i Kia
Jeżeli szukasz bezpieczników do podobnych modeli Hyundai albo Kia, sprawdź również poniższe poradniki. To modele zbliżone rocznikowo albo technicznie powiązane z Hyundai Tucson LM / ix35.
- Hyundai Tucson 2005–2009 — bezpieczniki schemat
- Hyundai ix35 2010–2012 — bezpieczniki schemat
- Hyundai ix35 2014–2016 — bezpieczniki schemat
- Kia Sportage 3 2010–2015 — bezpieczniki schemat
- KIA Sportage 2014–2016 — bezpieczniki schemat
- Hyundai Santa Fe 2010–2012 — bezpieczniki schemat
- Hyundai Tucson 2017 — bezpieczniki schemat
Najczęstsze pytania o bezpieczniki Hyundai Tucson LM / ix35
Który bezpiecznik odpowiada za zapalniczkę w Hyundai Tucson LM / ix35?
Za zapalniczkę i gniazda zasilania odpowiadają bezpieczniki POWER OUTLET 1 oraz POWER OUTLET 2 w skrzynce w kabinie pasażera. POWER OUTLET 1 odpowiada za zapalniczkę i przednie gniazdo zasilania, a POWER OUTLET 2 za zapalniczkę oraz przednie i tylne gniazdo zasilania.
Gdzie znajduje się skrzynka bezpieczników w kabinie?
Skrzynka bezpieczników w kabinie znajduje się pod deską rozdzielczą. Aby uzyskać dostęp do bezpieczników, trzeba zdjąć osłonę ochronną.
Gdzie znajduje się skrzynka bezpieczników w komorze silnika?
Główna skrzynka bezpieczników znajduje się po lewej stronie komory silnika, za akumulatorem.
Który bezpiecznik odpowiada za pompę paliwa?
Za pompę paliwa odpowiada bezpiecznik F22 o wartości 15 A w skrzynce bezpieczników w komorze silnika.
Który bezpiecznik odpowiada za radio?
Za system audio odpowiadają bezpieczniki AUDIO 1 oraz AUDIO 2 w skrzynce w kabinie pasażera. W wersjach ze wzmacniaczem występuje także bezpiecznik AMP.
Który bezpiecznik odpowiada za przednie wycieraczki?
Za przednie wycieraczki odpowiada pozycja opisana jako Front glass cleaner albo WIPER FRT. W zależności od wersji opis może różnić się na pokrywie skrzynki.
Czy Hyundai Tucson LM i Hyundai ix35 to ten sam model?
W praktyce wiele opisów dla roczników 2010–2015 odnosi się zarówno do Hyundai Tucson LM, jak i Hyundai ix35. Nazwa zależała od rynku sprzedaży. Przy doborze bezpieczników najważniejszy jest jednak rocznik, wersja silnikowa, wyposażenie oraz opis na pokrywie skrzynki bezpieczników.
Czy można założyć bezpiecznik o większym amperażu?
Nie. Bezpiecznik należy wymieniać na taki sam amperaż, jaki przewidział producent. Założenie mocniejszego bezpiecznika może spowodować uszkodzenie instalacji elektrycznej.
