Hyundai Tucson JM (2004-2010) – skrzynka bezpieczników i przekaźników

Na tej stronie znajdziesz schemat bezpieczników i przekaźników do Hyundai Tucson pierwszej generacji, oznaczonego kodem JM. Model był oferowany w latach 2004–2010, choć w części źródeł i na niektórych rynkach spotyka się również zakres 2004–2009.

Opis obejmuje skrzynkę bezpieczników w kabinie, skrzynkę przekaźników w przedziale pasażerskim, główną skrzynkę w komorze silnika oraz dodatkową skrzynkę stosowaną w wersjach z silnikiem Diesla. W artykule znajdziesz też najczęściej szukane bezpieczniki, m.in. od zapalniczki, gniazda 12 V, radia, szyb elektrycznych, klimatyzacji, wycieraczek, ABS, świateł i klaksonu.

Układ bezpieczników może różnić się w zależności od rocznika, wersji silnikowej, wyposażenia i rynku. Przed wymianą bezpiecznika sprawdź także opis na wewnętrznej stronie pokrywy skrzynki bezpieczników w samochodzie.

Najczęściej szukane bezpieczniki Hyundai Tucson JM

Jeżeli szukasz konkretnego bezpiecznika, zacznij od tej tabeli. Zebrano tutaj najczęściej sprawdzane obwody w Hyundai Tucson JM.

Gdzie znajdują się skrzynki bezpieczników?

W Hyundai Tucson JM bezpieczniki i przekaźniki znajdują się w kilku miejscach. Główna skrzynka w kabinie jest umieszczona po lewej stronie deski rozdzielczej, za osłoną. Druga skrzynka znajduje się w komorze silnika, po lewej stronie, obok akumulatora. W wersjach z silnikiem Diesla może występować dodatkowa skrzynka z przekaźnikami i bezpiecznikami świec żarowych oraz grzałek PTC.

• Kabina pasażera — bezpieczniki radia, zapalniczki, szyb, świateł, klimatyzacji, wycieraczek, SRS, ABS i wyposażenia wnętrza.
• Skrzynka przekaźników w kabinie — przekaźniki szyb, świateł, centralnego zamka, alarmu i ogrzewania szyb.
• Komora silnika — główne bezpieczniki zasilania, sterownika silnika, wentylatora, ABS, świateł, klaksonu, klimatyzacji i wtryskiwaczy.
• Dodatkowa skrzynka Diesla — świece żarowe, podgrzewacz filtra paliwa i grzałki PTC.

Jeżeli szukasz innej generacji, sprawdź także Hyundai ix35 / Tucson II .

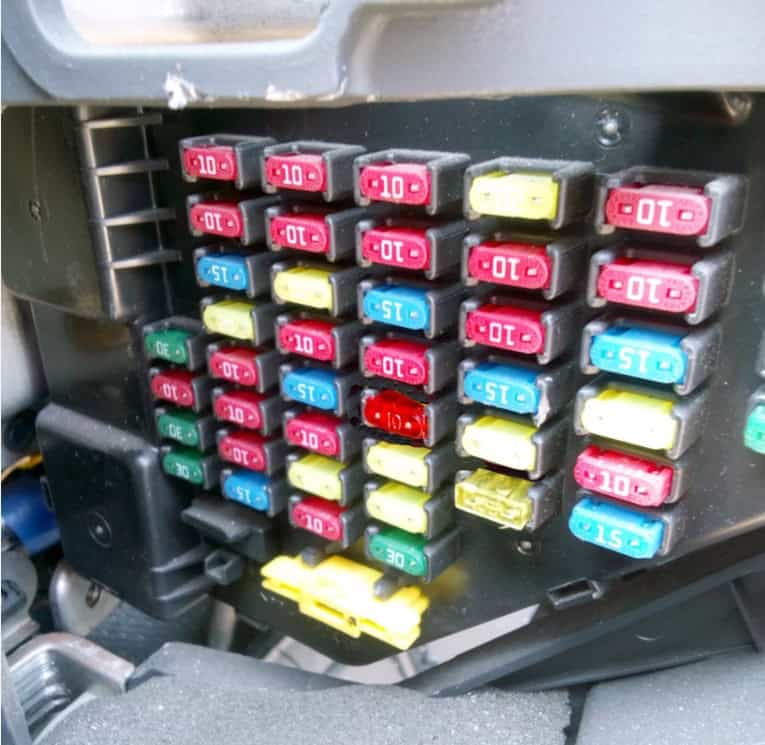

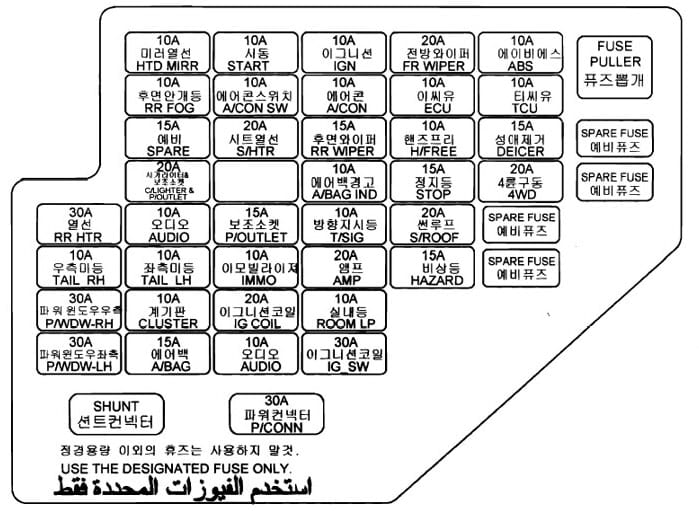

Bezpieczniki w kabinie pasażera

Skrzynka bezpieczników w kabinie znajduje się po lewej stronie deski rozdzielczej, za plastikową osłoną. W tej skrzynce znajdują się m.in. bezpieczniki zapalniczki, gniazda 12 V, radia, świateł, szyb elektrycznych, klimatyzacji, wycieraczek, podgrzewania szyb, SRS, ABS i napędu 4WD.

Za zapalniczkę i przednie gniazdo zasilania odpowiada bezpiecznik C/LIGHTER & P/OUTLET 20 A. Za tylne gniazdo 12 V odpowiada bezpiecznik P/OUTLET 15 A.

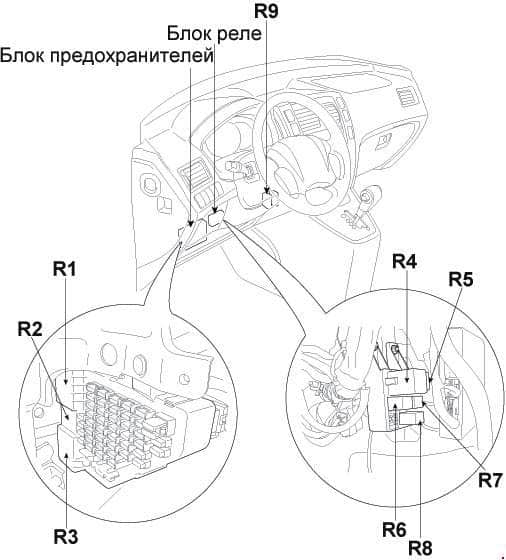

Skrzynka przekaźników w kabinie

W przedziale pasażerskim znajduje się również skrzynka przekaźników. Odpowiada ona m.in. za ogrzewanie tylnej szyby, światła tylne, podnośniki szyb, kierunkowskazy, alarm, tylne światło przeciwmgielne, odmrażanie przedniej szyby i centralny zamek.

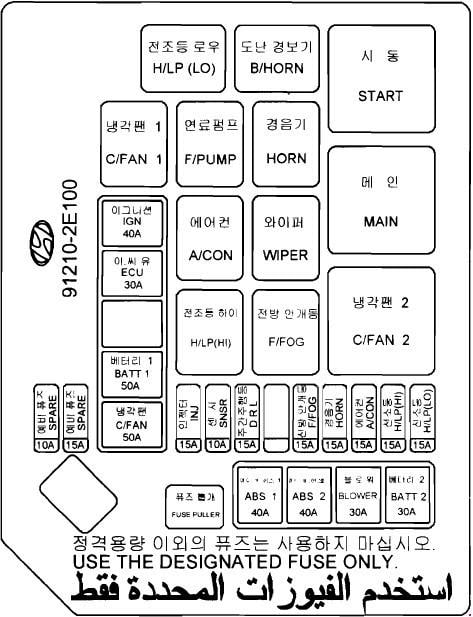

Bezpieczniki w komorze silnika

Główna skrzynka bezpieczników w komorze silnika znajduje się po lewej stronie, obok akumulatora. W tej skrzynce znajdują się bezpieczniki odpowiedzialne m.in. za stacyjkę, sterownik silnika, pompę paliwa, klimatyzację, wentylator chłodnicy, ABS, ESP, światła, klakson, wtryskiwacze i czujniki silnika.

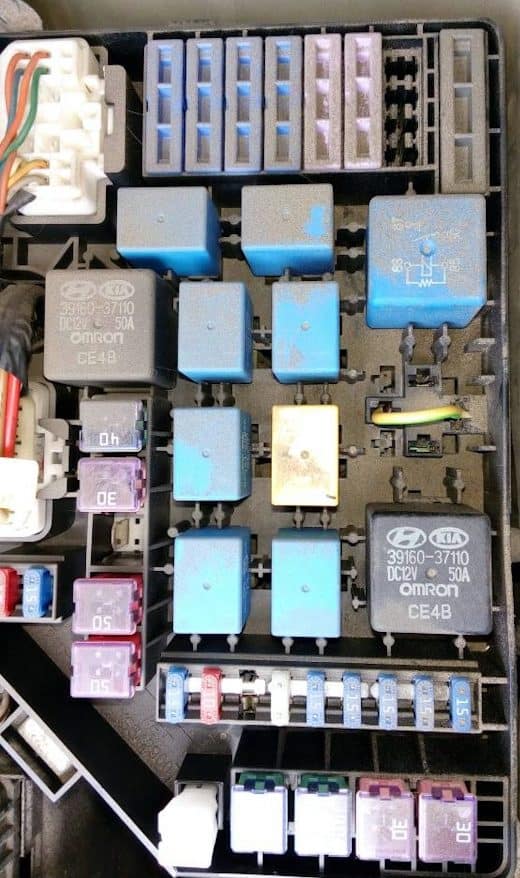

Przekaźniki w komorze silnika

W głównej skrzynce w komorze silnika znajdują się również przekaźniki odpowiedzialne za rozruch, sterowanie silnikiem, wentylator chłodnicy, klakson, wycieraczki, pompę paliwa, klimatyzację oraz światła.

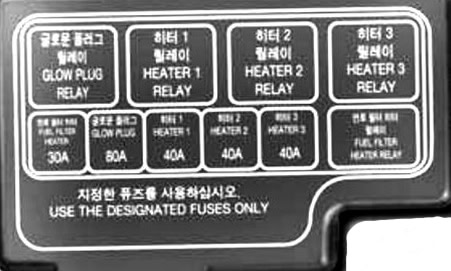

Dodatkowa skrzynka w wersjach Diesla

W modelach z silnikiem Diesla może występować dodatkowa skrzynka z przekaźnikami i bezpiecznikami odpowiedzialnymi za świece żarowe, podgrzewanie filtra paliwa oraz grzałki PTC.

Jak bezpiecznie wymienić bezpiecznik?

Przed wymianą bezpiecznika wyłącz zapłon i wszystkie odbiorniki prądu. Odszukaj właściwe oznaczenie w tabeli, zdejmij pokrywę skrzynki i wyjmij bezpiecznik przy pomocy chwytaka lub szczypiec. Przepalony bezpiecznik ma zwykle przerwany metalowy mostek wewnątrz obudowy.

Nowy bezpiecznik powinien mieć taki sam amperaż jak oryginalny. Nie zakładaj mocniejszego bezpiecznika, ponieważ może to doprowadzić do uszkodzenia instalacji elektrycznej, stopienia przewodów albo awarii podzespołów. Jeśli nowy bezpiecznik przepala się ponownie, problemem może być zwarcie lub uszkodzony odbiornik.

Podobne schematy Hyundai i Kia

Hyundai Tucson JM jest technicznie blisko spokrewniony z Kią Sportage drugiej generacji, dlatego przy porównywaniu układów elektrycznych warto sprawdzić również podobne modele z tych lat.

• Kia Sportage KM 2004–2010 — bezpieczniki i przekaźniki
• Hyundai Santa Fe II 2006–2012 — bezpieczniki i przekaźniki
• Hyundai Trajet 2004–2008 — bezpieczniki i przekaźniki

Najczęstsze pytania o bezpieczniki Hyundai Tucson JM

Który bezpiecznik odpowiada za zapalniczkę w Hyundai Tucson JM?

Za zapalniczkę odpowiada bezpiecznik oznaczony jako C/LIGHTER & P/OUTLET o wartości 20 A. Znajduje się on w skrzynce bezpieczników w kabinie pasażera.

Gdzie jest bezpiecznik tylnego gniazda 12 V?

Za tylne gniazdo 12 V odpowiada bezpiecznik P/OUTLET o wartości 15 A, znajdujący się w skrzynce w kabinie pasażera.

Gdzie znajduje się skrzynka bezpieczników w kabinie?

Skrzynka bezpieczników w kabinie znajduje się po lewej stronie deski rozdzielczej, za plastikową osłoną.

Gdzie znajduje się skrzynka bezpieczników w komorze silnika?

Skrzynka w komorze silnika znajduje się po lewej stronie, w pobliżu akumulatora.

Który bezpiecznik odpowiada za radio?

Za radio i system audio odpowiadają bezpieczniki oznaczone jako AUDIO o wartości 10 A. W niektórych wersjach występuje także bezpiecznik AMP 20 A dla wzmacniacza.

Który bezpiecznik odpowiada za przednie wycieraczki?

Za przednie wycieraczki odpowiada bezpiecznik FF WIPER 20 A w skrzynce w kabinie pasażera.

Który bezpiecznik odpowiada za klakson?

Za klakson odpowiada bezpiecznik HORN 15 A w skrzynce bezpieczników w komorze silnika.

Czy schemat pasuje do roczników 2004, 2005, 2006, 2007, 2008, 2009 i 2010?

Artykuł dotyczy Hyundai Tucson pierwszej generacji JM. W zależności od rynku model może być opisywany jako 2004–2009 albo 2004–2010. Rozmieszczenie bezpieczników może różnić się zależnie od rocznika, silnika i wyposażenia, dlatego zawsze warto porównać schemat z opisem na pokrywie skrzynki w samochodzie.

Czy można założyć bezpiecznik o większym amperażu?

Nie. Bezpiecznik należy wymieniać na taki sam amperaż, jaki przewidział producent. Założenie mocniejszego bezpiecznika może uszkodzić instalację elektryczną.
