Kia Carnival / Sedona I KV (lata produkcji generacji 1998-2006) – rozmieszczenie skrzynek bezpieczników i przekaźników. Tabele i rysunki dotyczą konkretnie okresu 1998-2006. Pierwsza generacja była produkowana od 1998 do 2006 roku. Zależnie od rynku występowała jako Carnival lub Sedona, a w trakcie produkcji wprowadzano zmiany silników i wyposażenia. Zależnie od kraju auto mogło nosić nazwę Carnival lub Sedona, ale wyposażenie i obsada części zabezpieczeń nie zawsze były identyczne.
Gdzie znajdują się skrzynki bezpieczników?
Przed rozpoczęciem sprawdzania zatrzymaj silnik i wyłącz zapłon. Zdejmij pokrywę właściwej skrzynki i porównaj oznaczenia gniazd z rysunkiem. Po kontroli osadź zatrzaski i szczelnie zamknij pokrywę. Wersje z kierownicą po prawej stronie mogą mieć lustrzany dostęp.

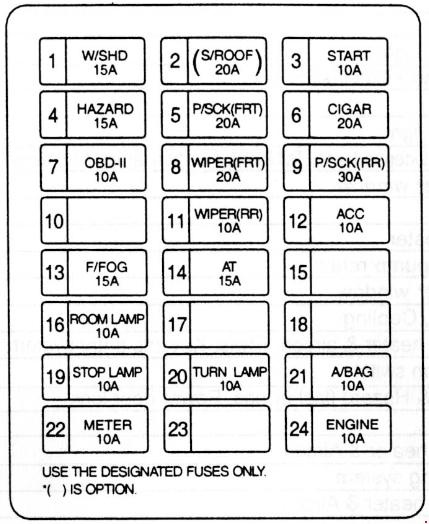

Skrzynka w kabinie
Lokalizacja: za dolną osłoną deski rozdzielczej po stronie kierowcy. Numeracja i ewentualny amperaż na rysunku muszą odpowiadać tablicy na pokrywie i wersji wyposażenia samochodu. Wiersze przekaźników nie są wkładkami topikowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 (W/SHD) | 15 | Odmrażarka |
| 2 (S/ROOF) | 20 | Szyberdach |
| 3 (START) | 10 | System startowy, PCM, ACC |
| 4 (HAZARD) | 15 | Zespół świateł zakrętów i świateł awaryjnych |
| 5 (P/SCK(FRT)) | 20 | Przednie gniazdo zasilania |
| 6 (CIGAR) | 20 | Zapalniczka do papierosów |
| 7 (OBD-II) | 10 | Sprawdź złącze |
| 8 (WIPER (FRT)) | 20 | Wycieraczka i spryskiwacz, reflektor główny, ogrzewanie przednie i klimatyzacja. System Coolina, odszranianie |
| 9 (P/SCK (RR)) | 30 | Tylne gniazdo zasilania |
| 10 (-) | – | – |
| 11 (WIPER (RR)) | 10 | Wycieraczka i myjka, ETWIS, ogrzewanie i klimatyzacja, komputer pokładowy, szyberdach |
| 12 (ACC) | 10 | Lusterko mocy, zapalniczka cygara, gniazdo zasilania, zegar. Wejście bez kluczy, Audio |
| 13 (F/FOG) | 15 | Przednie światło przeciwmgielne |
| 14 (AT) | 15 | PCM (układ sterowania układu napędowego) |
| 15 (-) | – | – |
| 16 (ROOM LAMP) | 10 | Zestaw przyrządów, ETWIS, Światło główne, DRL, Wejście bez kluczy, Lampa pokojowa, Lampa Sunvior, Zegar |
| 17 (-) | – | – |
| 18 (-) | – | – |
| 19 (STOP LAMP) | 20 | Światło stopu |
| 20 (TURN LAMP) | 10 | Zespół świateł zakrętów i świateł awaryjnych |
| 21 (A/BAG) | 10 | Poduszka powietrzna |
| 22 (METER) | 10 | PCM, ACC, komputer pokładowy, oświetlenie stopu, DRL, ETWIS, zestaw przyrządów, podgrzewacz czołowy i klimatyzacja |
| 23 (-) | – | – |
| 24 (ENGINE) | 10 | PCM, Chłodzenie, Czujnik prędkości, Diagnoza połączenia ACC, Zestaw przyrządów, ABS |

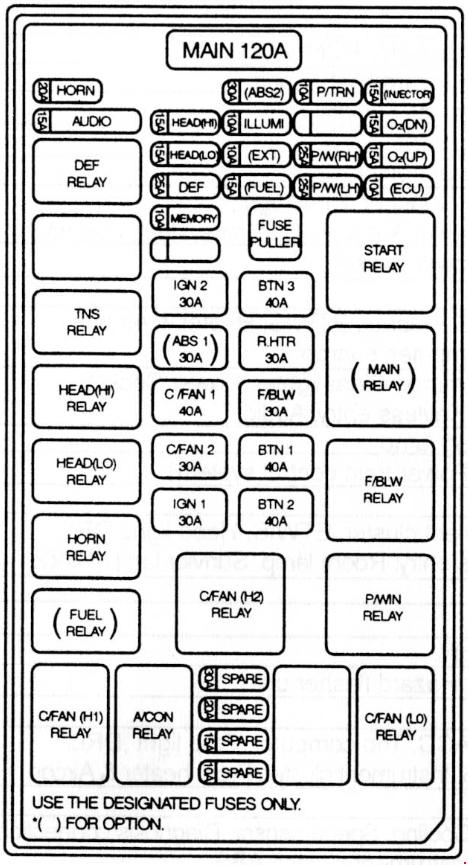

Skrzynka w komorze silnika
Lokalizacja: w komorze silnika, obok akumulatora. Numeracja i ewentualny amperaż na rysunku muszą odpowiadać tablicy na pokrywie i wersji wyposażenia samochodu. Wiersze przekaźników nie są wkładkami topikowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| HORN | 20 | Klakson |
| ABS2 | 30 | ABS |
| P/TRN | 10 | PCM, Przekaźnik główny |
| INJECTOR | 15 | PCM |
| AUDIO | 15 | Audio |
| HEAD (HI) | 15 | Światło główne |
| ILLUMI | 10 | Oświetlenie otworu klucza |
| 02 (DN) | 15 | PCM |
| HEAD (LO) | 15 | Światło główne |
| EXT | 10 | DRL, lampa rejestracyjna, lampa tylna, lampa pozycyjna, lampa obrotowa |
| P/W (RH) | 25 | Okno elektryczne |
| 02 (UP) | 15 | PCM |
| DEF | 25 | Odmrażarka |
| FUEL | 15 | Przekaźnik pompy paliwa |
| P/W (LH) | 25 | Okno elektryczne |
| ECU | 10 | PCM, chłodzenie |
| MEMORY | 10 | Nagrzewnica czołowa i klimatyzacja, Etwis, system bezklawiszowy |
| IGN 2 | 30 | Przełącznik zapłonu |
| BTN 3 | 30 | Oświetlenie zwrotne i awaryjne, zamek drzwi elektrycznych |
| ABS 1 | 30 | ABS |
| R.HTR | 30 | Tylna nagrzewnica i klimatyzacja |
| C/FAN 1 | 40 | System chłodzenia |
| F/BLW | 30 | Grzałka przednia i klimatyzacja |
| C/FAN 2 | 30 | System chłodzenia |
| BTN 1 | 40 | Zapalniczka do papierosów, gniazdo zasilania |
| IGN 1 | 30 | Przełącznik zapłonu |
| BTN 2 | 40 | Gniazdo zasilania, PCM |
Różnice rocznikowe i nazwy Carnival / Sedona
„Sedona” to nazwa handlowa tej rodziny aut m.in. na rynku brytyjskim i północnoamerykańskim. Podstawowe schematy w starych artykułach miały identyczne dane, jednak samochody w Europie, USA oraz Azji mogą mieć inne silniki, dodatkowe moduły i układy zasilania. Przy innej liczbie gniazd nie należy dobierać bezpieczników tylko według nazwy modelu.
Inne schematy: Kia Carnival / Sedona 2006-2010; Kia Carnival / Sedona 2010-2014; Kia Carnival / Sedona 2014-2018.
Jak sprawdzić przepalony bezpiecznik?
Najpierw odłącz urządzenie powodujące problem. Wkładkę sprawdź w odpowiednim gnieździe i wymień wyłącznie na taki sam typ i amperaż. Wartość oznaczona „-” oznacza brak jednoznacznych danych lub przekaźnik, a nie bezpiecznik o zerowym natężeniu. Jeśli nowa wkładka ponownie się przepala, przyczyną może być zwarcie odbiornika lub wiązki.
FAQ – Kia Carnival / Sedona
Czy Kia Carnival i Sedona to dwa różne samochody?
To nazwy handlowe tej samej rodziny modelowej stosowane w różnych regionach, ale konkretne wersje mogą mieć inne układy zabezpieczeń.
Czy schemat pasuje do każdego rocznika generacji?
Nie. W tabelach uwzględniono okres 1998-2006. Późniejsze i wcześniejsze wersje należy porównać z oryginalną pokrywą skrzynki i dokumentacją wyposażenia.
Źródła: instrukcje Kia Carnival / Sedona, schematy fabryczne skrzynek dla okresu 1998-2006 oraz dokumentacja nazewnictwa generacji na różnych rynkach.
