Kia Carnival / Sedona III YP (lata produkcji generacji 2014-2020) – rozmieszczenie skrzynek bezpieczników i przekaźników. Tabele i rysunki dotyczą konkretnie okresu 2014-2018. Trzecia generacja YP była produkowana od 2014 do 2020 roku (w części krajów oferowana jako rocznik 2021). Zebrane tu schematy dotyczą wcześniejszych odmian, głównie lat 2015-2018; późniejsze auta mogą mieć odmienne moduły i przypisania. Zależnie od kraju auto mogło nosić nazwę Carnival lub Sedona, ale wyposażenie i obsada części zabezpieczeń nie zawsze były identyczne.
Gdzie znajdują się skrzynki bezpieczników?
Przed rozpoczęciem sprawdzania zatrzymaj silnik i wyłącz zapłon. Zdejmij pokrywę właściwej skrzynki i porównaj oznaczenia gniazd z rysunkiem. Po kontroli osadź zatrzaski i szczelnie zamknij pokrywę. Wersje z kierownicą po prawej stronie mogą mieć lustrzany dostęp.

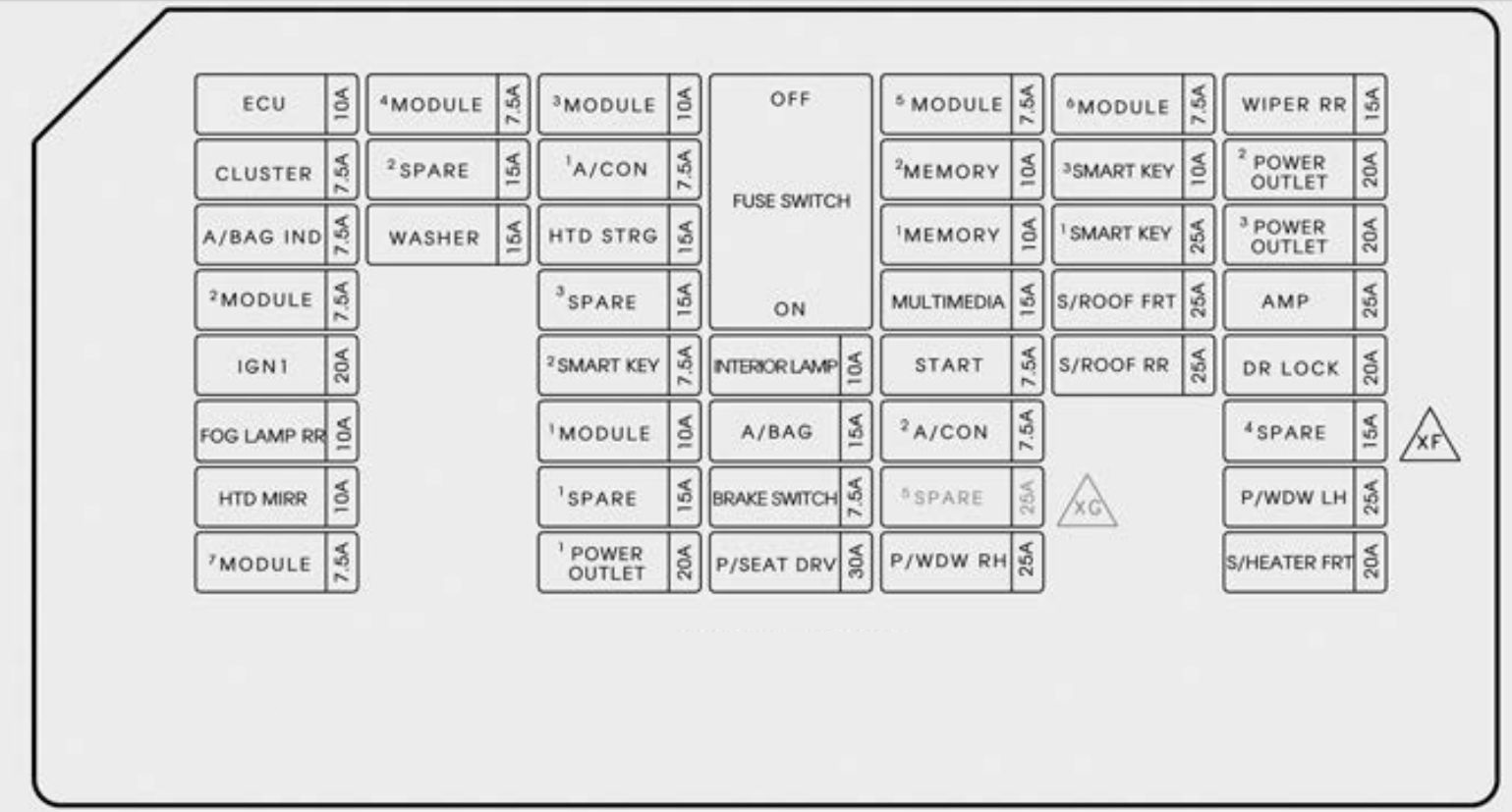

Skrzynka bezpieczników w desce rozdzielczej
Lokalizacja: za pokrywą deski rozdzielczej po stronie kierowcy. Numeracja i ewentualny amperaż na rysunku muszą odpowiadać tablicy na pokrywie i wersji wyposażenia samochodu. Wiersze przekaźników nie są wkładkami topikowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 (ECU) | 10 | Moduł inteligentnego sterowania kluczami/immobilizer ECM/PCM, skrzynka napędu wtryskiwacza (G6DH) |
| F2 (MODULE 4) | 7,5 | Moduł sterujący poziomem oświetlenia głowicy LH/RH, złącze kontroli multimediów, przełącznik ramki, moduł sterowania elektrochromowego, moduł kontroli klimatyzacji, dźwignia zmiany biegów ATM ILL., moduł kontroli ogrzewania, moduł kontroli wentylacji siedzeń pasażerskich, moduł kontroli IMS kierowcy, moduł kontroli ogrzewania tylnego siedzenia, moduł kontroli poziomu światła głowicy automatycznej, moduł kontroli poziomu dźwięku |
| F3 (MODULE 3) | 10 | Sygnalizator akustyczny wspomagania parkowania z tyłu, czujnik wspomagania parkowania LH/RH, czujnik wspomagania parkowania LH/RH (środek), moduł AEB, radar detekcji martwego pola LH/RH, przełącznik świateł stopu, moduł ostrzegania przed zjechaniem z pasa ruchu, moduł inteligentnej regulacji prędkości |
| F4 (MODULE 5) | 7,5 | Moduł sterowania ogrzewaniem tylnego siedzenia, moduł sterowania ogrzewaniem siedzeń dla pasażerów, moduł sterowania ogrzewaniem, lampa przenośna, jednostka widoczności dookoła |
| F5 (MODULE 6) | 7,5 | BCM, moduł inteligentnego sterowania kluczami |
| F6 (WIPER RR) | 15 | Przekaźnik RR wycieraczki, tylny silnik wycieraczki |
| F7 (CLUSTER) | 7,5 | Klaster instrumentów |
| F8 (SPARE 2) | 15 | – |
| F9 (A/CON 1) | 7,5 | Moduł sterowania klimatyzacji, blok złączy E/R (RLY.10, RLY.9), jonizator, tylny przełącznik klimatyzacji, blok płytki drukowanej (główny przekaźnik spryskiwacza lampy, przekaźnik dmuchawy, przekaźnik dmuchawy RR) |
| F10 (MEMORY 2) | 10 | Klaster instrumentów, zegar cyfrowy, moduł klimatyzacji, BCM, moduł drzwi przesuwnych, moduł drzwi przesuwnych, moduł drzwi kierowcy, moduł drzwi pasażerskich, moduł sterowania IMS dla kierowcy, przełącznik okna elektrycznego bezpieczeństwa pasażerów |
| F11 (SMART KEY 3) | 10 | Przycisk Start/Stop, moduł immobilizera |
| F12 (POWER OUTLET 2) | 20 | Przednie gniazdo zasilania |
| F13 (A/BAG IND) | 7,5 | Klaster instrumentów, zegar cyfrowy |
| F14 (WASHER) | 15 | Przełącznik wielofunkcyjny, BCM |
| F15 (HTD STRG) | 15 | Sprężyna zegarowa (przełącznik koła kierownicy) |
| F16 (MEMORY 1) | 10 | Sprężyna zegarowa (przełącznik koła kierownicy) |
| F17 (SMART KEY 1) | 25 | Moduł inteligentnego sterowania kluczami |
| F18 () | 20 | Tylne gniazdo zasilania |
| F19 (MODULE 2) | 7,5 | BCM, moduł drzwi kierowcy/pasażera |
| F20 (SPARE 3) | 15 | – |
| F21 (MULTIMEDI) | 15 | Audio, ładowarka USB #1/#2, A/V i jednostka główna nawigacji |
| F22 (S/ROOF FRT) | 20 | Przednie szyberdach silnika |
| F23 (AMP) | 25 | AMP |
| F24 (IGN1) | 20 | Blok PCB (bezpiecznik – F14, F15, F17, F21) |
| F25 (SMART KEY 2) | 7,5 | Moduł inteligentnego sterowania kluczami |
| F26 (INTERIOR LAMP) | 10 | Przenośna lampa, lampa konsoli napowietrznej, lampa ładunkowa, przełącznik przedniej lampy próżniakowej LH/RH, lampa rękawiczek, przełącznik ostrzegawczy |
| F27 (START) | 7,5 | Z IMMO: Inteligentny klucz: Przełącznik zakresu działania osi W/O IMMO: Blok płytki drukowanej (przekaźnik B/Alarm) |
| F28 (S/ROOF RR) | 25 | Tylny szyberdach silnika |
| F29 (DR LOCK) | 20 | – |
| F30 (FOG LAMP RR) | 10 | Blok inteligentnego połączenia (tylny przekaźnik lampy przeciwmgielnej) |
| F31 (MODULE 1) | 10 | Audio, Around View Unit, BCM, Overhead Console Lamp, Digital Clock, AMP, ładowarka USB #1/#2 |
| F32 (A/BAG) | 15 | Moduł sterowania SRS |
| F33 (A/CON 2) | 7,5 | Moduł sterowania klimatyzacji |
| F34 (SPARE 4) | 15 | – |
| F35 (HTD MIRR) | 10 | Moduł kontroli klimatyzacji, lusterko wylotu zasilania pasażera |
| F36 (SPARE 1) | 15 | – |
| F37 (BRAKE SWITCH) | 7,5 | PCM, moduł inteligentnego sterowania kluczami, przełącznik lampy stop |
| F38 (SPARE 5) | 25 | – |
| F39 (P/WDW LH) | 25 | LHD: Moduł okna bezpieczeństwa kierowcy, moduł drzwi kierowcy RHD: moduł okna bezpieczeństwa dla pasażerów, przełącznik okna elektrycznego dla pasażerów, moduł drzwi dla pasażerów W/O Auto Up/Down: Przełącznik tylnego okna zasilania LH Z funkcją Auto Up/Down: Moduł tylnego okna bezpieczeństwa LH, tylne okno bezpieczeństwa LH, tylne okno bezpieczeństwa LH, złącze łącza danych |
| F40 (MODULE 7) | 7,5 | Przełącznik pokrywy paliwa, przełącznik dźwigni bankomatu, tylny przełącznik klimatyzacji |
| F41 (POWER OUTLET 1) | 20 | Przednie gniazdo zasilania |
| F42 (P/SEAT DRV) | 30 | Przełącznik ręczny sterownika, moduł sterowania IMS sterownika, przełącznik obsługi lędźwi kierowcy |
| F43 (P/WDW RH) | 25 | RHD: Moduł okna bezpieczeństwa sterownika, moduł drzwi kierowcy LHD: moduł okna bezpieczeństwa dla pasażerów, przełącznik okna elektrycznego dla pasażerów, moduł drzwi dla pasażerów W/O Auto Up/Down: Przełącznik tylnego okna zasilania RH Z funkcją Auto Up/Down: Tylne okno bezpieczeństwa RH, tylne okno bezpieczeństwa RH, tylne okno bezpieczeństwa RH |
| F44 (S/HEATER FRT) | 20 | Moduł kontroli wentylacji miejsc pasażerskich, moduł kontroli ogrzewania |

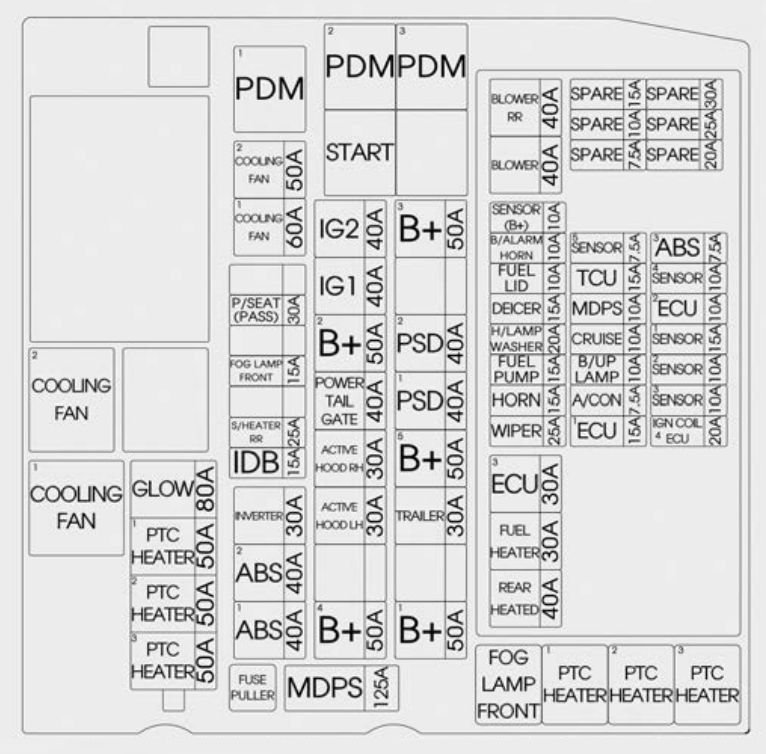

Skrzynka bezpieczników w komorze silnika
Lokalizacja: w komorze silnika w pobliżu akumulatora. Numeracja i ewentualny amperaż na rysunku muszą odpowiadać tablicy na pokrywie i wersji wyposażenia samochodu. Wiersze przekaźników nie są wkładkami topikowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 (GLOW) | 80 | D4HB: Moduł przekaźnika jarzeniowego |
| F2 (PTC HEATER 1) | 50 | Blok złączy E/R (RLY.8) |
| F3 (PTC HEATER 2) | 50 | Blok złączy E/R (RLY.9) |
| F4 (PTC HEATER 3) | 50 | Blok złączy E/R (RLY.10) |
| F5 (C/FAN 2) | 50 | Blok złączy E/R (RLY.6) |
| F6 (C/FAN 1) | 60 | Blok złączy E/R (RLY.5) |
| F8 (P/SEAT PASS) | 30 | Przełącznik ręczny dla pasażerów |
| F10 (DRL) | 15 | Blok złączy E/R (RLY.7) |
| F12 (S/HEATER RR) | 25 | Moduł sterowania ogrzewaniem tylnego siedzenia |
| F13 (IDB) | 15 | Skrzynka napędu wtryskiwacza |
| F15 (ABS 2) | 40 | Moduł sterujący ABS/moduł sterujący ESP |
| F16 (ABS 1) | 40 | Moduł sterujący ABS/moduł sterujący ESP |
| F17 (IG2) | 40 | Blok złączy E/R (RLY.1, RLY.2), przełącznik zapłonu |
| F18 (IG1) | 40 | Blok złączy E/R (RLY.3, RLY.4), przełącznik zapłonu |
| F19 (B+2) | 50 | Blok inteligentnych złączy (bezpiecznik – F42, F43, bezpiecznik różnicowo-prądowy – F10, F16, F21, F26) |
| F20 (POWER TAIL GATE) | 40 | Moduł bramy tylnej |
| F24 (B+4) | 50 | Blok inteligentnych połączeń (IPS3, IPS4, IPS5, IPS6, bezpiecznik – F30, F40) |
| F25 (B+3) | 50 | Smart Junction Block (IPS1, IPS2) |
| F27 (PSD 2) | 40 | Moduł drzwi przesuwnych |
| F28 (PSD 1) | 40 | Moduł drzwi przesuwnych |
| F29 (B+5) | 50 | Blok inteligentnych złączy (przekaźnik wyjściowy zasilania, bezpiecznik – F11, F17, F22, F23, F28, F37) |
| F32 (B+ 1) | 50 | Blok inteligentnego połączenia (bezpiecznik – F29, F39, F44) |
| Przekaźnik | ||
| E70 | – | Przekaźnik PDM1 |
| E71 | – | Przekaźnik PDM2 |
| E72 | – | Przekaźnik PDM2 |
| E73 | – | Przekaźnik uruchamiania |
| E74 | – | Wentylator chłodzący 1 Przekaźnik |
| E75 | – | Wentylator chłodzący 2 Przekaźnik |
| E76 | – | Przekaźnik DRL |
| E77 | – | Nagrzewnica PTC 1 Przekaźnik |
| E78 | – | Nagrzewnica PTC 2 Przekaźnik |
| E79 | – | Nagrzewnica PTC 3 Przekaźnik |
Dodatkowy moduł PCB / bezpieczniki silnika
Lokalizacja: w zespole płytki bezpieczników w skrzynce silnikowej. Numeracja i ewentualny amperaż na rysunku muszą odpowiadać tablicy na pokrywie i wersji wyposażenia samochodu. Wiersze przekaźników nie są wkładkami topikowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 (BLOWER RR) | 40 | Blok płytki drukowanej (przekaźnik Blower RR) |
| F2 (BLOWER) | 40 | Blok płytki drukowanej (przekaźnik dmuchawy) |
| F3 (SENSOR (B+)) | 10 | Czujnik baterii |
| F4 (B/ALARM HORN) | 10 | Blok płytki drukowanej (B/ Przekaźnik klaksonu alarmowego) |
| F5 (FUEL LID) | 10 | Blok płytki drukowanej (przekaźnik pokrywy paliwa) |
| F6 (DEICER) | 15 | Blok płytki drukowanej (Przekaźnik odmrażania) |
| F7 (H/LAMP WASHER) | 20 | Blok płytki drukowanej (przekaźnik spryskiwacza czołowego) |
| F8 (FUEL PUMP) | 15 | Blok płytki drukowanej (przekaźnik pompy paliwa) |
| F9 (HORN) | 15 | Blok płytki drukowanej (przekaźnik klaksonowy) |
| F10 (WIPER) | 25 | Blok płytki drukowanej (przednia wycieraczka (niska) Przekaźnik) |
| F11 (ECU 3) | 30 | Blok płytki drukowanej (przekaźnik sterowania silnikiem) |
| F12 (FUEL HEATER) | 30 | Blok płytki drukowanej (przekaźnik podgrzewacza paliwa) |
| F13 (REAR HEATED) | 40 | Blok płytki drukowanej (tylny przekaźnik grzałki) |
| F14 (SENSOR 5) | 7,5 | D4HB: przekaźnik jarzenia, czujnik ostrzegawczy filtra paliwa |
| F15 (TCU) | 15 | Przełącznik zakresu osi, TCM (D4HB) |
| F17 (CRUISE) | 10 | Radar inteligentnej regulacji prędkości jazdy |
| F18 (B/UP LAMP) | 10 | Audio, tylna lampa zespolona (IN) LH/RH, lusterko elektrochromowe |
| F19 (A/CON) | 7,5 | Tylny przełącznik klimatyzacji |
| F20 (ECU 1) | 15 | PCM/TCM |
| F21 (ABS 3) | 7,5 | Moduł sterowania ABS/moduł sterowania ESAP, czujnik kąta skrętu |
| F23 (ECU 2) | 10 | G6DH: skrzynka napędu wtryskiwacza |
| F24 (SENSOR 1) | 15 | GSL: Czujnik tlenu #1~#4, blok złączy E/R (RLY.5), PCM DSL: czujnik lambda, elektroniczny siłownik VGT, jednostka pomiaru paliwa, kolejowy zawór regulacyjny ciśnienia, blok złączy E/R (RLY.5) |
| F25 (SENSOR 2) | 10 | GSL: PCM, zawór elektromagnetyczny o zmiennym wlocie #1/#2, zawór elektromagnetyczny regulacji płukania, zawór kontroli oleju #1/#2 (lntake)/(spaliny) DSL: czujnik przepływu powietrza, zawór elektromagnetyczny bocznikowy EGR chłodzący, blok złączy E/R (RLY.8), blok płytki drukowanej (przekaźnik grzałki paliwowej) |
| F26 (SENSOR 3) | 10 | G6DH: PCM, blok złączy E/R (przekaźnik pompy paliwa) G6DF: PCM, wtryskiwacz #1~#6, przekaźnik pompy paliwa D4HB: Wyłącznik lampy stopu, czujnik położenia wału korbowego, blok płytki drukowanej (przekaźnik pompy paliwa) |
| F27 (IGN COIL(GSL) ECU 4(DSL)) | 20 | GSL: Cewka zapłonowa #1~#6, kondensator #1/#2 DSL: ECM |
Różnice rocznikowe i nazwy Carnival / Sedona
„Sedona” to nazwa handlowa tej rodziny aut m.in. na rynku brytyjskim i północnoamerykańskim. Podstawowe schematy w starych artykułach miały identyczne dane, jednak samochody w Europie, USA oraz Azji mogą mieć inne silniki, dodatkowe moduły i układy zasilania. Przy innej liczbie gniazd nie należy dobierać bezpieczników tylko według nazwy modelu.
Inne schematy: Kia Carnival / Sedona 1998-2006; Kia Carnival / Sedona 2006-2010; Kia Carnival / Sedona 2010-2014.
Jak sprawdzić przepalony bezpiecznik?
Najpierw odłącz urządzenie powodujące problem. Wkładkę sprawdź w odpowiednim gnieździe i wymień wyłącznie na taki sam typ i amperaż. Wartość oznaczona „-” oznacza brak jednoznacznych danych lub przekaźnik, a nie bezpiecznik o zerowym natężeniu. Jeśli nowa wkładka ponownie się przepala, przyczyną może być zwarcie odbiornika lub wiązki.
FAQ – Kia Carnival / Sedona
Czy Kia Carnival i Sedona to dwa różne samochody?
To nazwy handlowe tej samej rodziny modelowej stosowane w różnych regionach, ale konkretne wersje mogą mieć inne układy zabezpieczeń.
Czy schemat pasuje do każdego rocznika generacji?
Nie. W tabelach uwzględniono okres 2014-2018. Późniejsze i wcześniejsze wersje należy porównać z oryginalną pokrywą skrzynki i dokumentacją wyposażenia.
Źródła: instrukcje Kia Carnival / Sedona, schematy fabryczne skrzynek dla okresu 2014-2018 oraz dokumentacja nazewnictwa generacji na różnych rynkach.
