Kia Sephia I (1994-1998), znana na części rynków jako Kia Mentor, ma skrzynkę bezpieczników w kabinie i osobny blok z większymi zabezpieczeniami w komorze silnika. Poniższe dwa schematy obejmują 15 opisanych pól kabinowych i 8 obwodów pod maską. Przypisania mogą się różnić zależnie od kraju sprzedaży i wyposażenia, m.in. klimatyzacji, szyberdachu czy ABS.
Lokalizacja skrzynek bezpieczników
Panel kabinowy: znajduje się w dolnej części deski rozdzielczej, po stronie kierowcy, za zdejmowaną osłoną przy kolanach. W niektórych wersjach na odwrocie pokrywy znajduje się lista nazw obwodów, takich jak AUDIO, WIPER i RR DEF. Umiejscowienie osłony może różnić się w samochodach z kierownicą po prawej stronie.
Komora silnika: główna skrzynka znajduje się w pobliżu akumulatora, pod plastikową pokrywą. Występują tam duże zabezpieczenia MAIN (80 A), BTN (40 A) i ABS (40 A) oraz obwody wentylatora chłodnicy, świateł i wtrysku paliwa. Nie należy mylić bezpiecznika ABS przy pompie pod maską z mniejszym bezpiecznikiem sterownika ABS w kabinie.

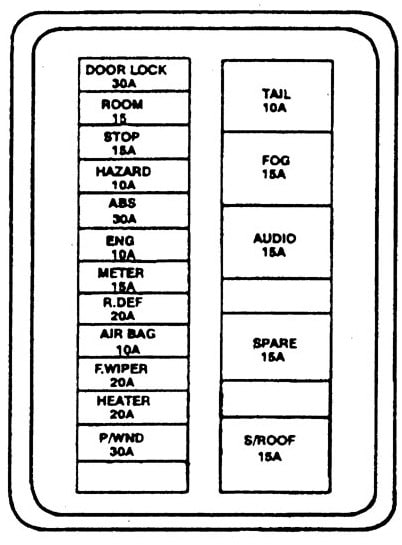

Schemat i tabela bezpieczników kabiny
W kabinie umieszczono obwody audio, oświetlenia, zamków drzwi, szyb, poduszek powietrznych, dmuchawy i wycieraczek. W tabeli zachowano nazwy nadrukowane na pokrywie, dzięki czemu łatwiej dopasować pozycję nawet wtedy, gdy numeracja fizyczna różni się między wariantami.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| TAIL | 10 A | Oświetlenie tablicy rejestracyjnej, światła pozycyjne i tylne |
| AUDIO | 15 A | Radio, zapalniczka i sterowanie lusterkami zewnętrznymi |
| S/ROOF | 15 A | Silnik szyberdachu |
| DOOR LOCK | 30 A | Zamki drzwi |
| ROOM | 15 A | Oświetlenie wnętrza, zegar, lampka bagażnika |
| STOP | 15 A | Zespoły tylnych świateł stop |
| HAZARD | 10 A | Światła awaryjne |
| ABS | 30 A | Jednostka sterująca układu przeciwblokującego, modulator ABS |
| ENG | 10 A | Silnik |
| METER | 15 A | Tablica przyrządów (wskaźniki i lampki ostrzegawcze), kierunkowskazy |
| RR DEF | 20 A | Ogrzewanie tylnej szyby |
| AIR BAG | 15 A | System poduszek powietrznych |
| WIPER | 20 A | Wycieraczka i spryskiwacz szyby przedniej |
| HEATER | 20 A | Silnik dmuchawy |
| POWER WINDOW | 30 A | Zasilanie okien |
Pokrewna Kia Clarus ma inną instalację, mimo podobnego okresu produkcji. Jej przypisania nie powinny zastępować wykazu Sephii.

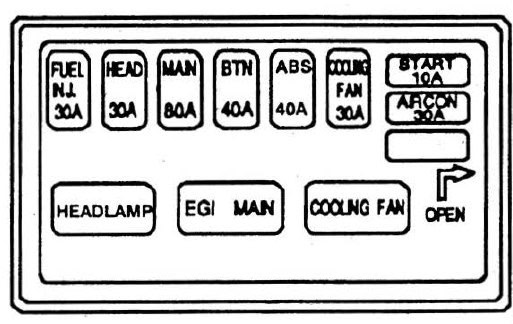

Schemat i tabela skrzynki pod maską
Na schemacie skrzynki pod maską zastosowano fabryczne oznaczenia obwodów, a nie kolejne numery bezpieczników. W zależności od wersji wyposażenia część pokazanych miejsc może pozostać nieobsadzona.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| FUEL INJ | 30 A | Wtryskiwacze paliwa |
| HEAD | 30 A | Światła główne |
| MAIN | 80 A | Główne zasilanie instalacji elektrycznej |
| BTN | 40 A | Alternator i obwody rozdziału zasilania |
| ABS | 40 A | Silnik pompy ABS |
| COOLING FAN | 30 A | Wentylator chłodzący |
| START | 10 A | Sygnał rozruchu i zasilanie układu paliwowego |
| AIR CON | 30 A | Sterowanie sprężarką klimatyzacji, wentylatory chłodzące |
W nowszej Kii Rio I inna jest numeracja i rozdział zasilania. Podobnie Kia Cerato I / Spectra korzysta z odmiennego układu bezpieczników.
FAQ – Kia Sephia I
Gdzie jest bezpiecznik zapalniczki w Kii Sephia (1994-1998)?
W kabinie odpowiada za nią bezpiecznik oznaczony AUDIO (15 A). Ten sam obwód obejmuje radio i sterowanie lusterkami zewnętrznymi.
Który bezpiecznik zasila przednie wycieraczki i spryskiwacz?
W panelu kabinowym jest to WIPER (20 A), zgodnie z oznaczeniem na pokrywie.
Dlaczego są dwa różne bezpieczniki opisane ABS?
ABS (30 A) w kabinie dotyczy sterownika i modulatora, a ABS (40 A) w komorze silnika zasila pompę układu przeciwblokującego. Wersje bez ABS mogą nie mieć tych pozycji.
Gdzie są bezpieczniki ogrzewania tylnej szyby i dmuchawy?
W kabinie RR DEF (20 A) chroni ogrzewanie tylnej szyby, a HEATER (20 A) silnik dmuchawy. Pod maską znajduje się też zabezpieczenie AIR CON (30 A), związane ze sprężarką klimatyzacji i wentylatorami.
