Lincoln Continental z lat 1975-1979 ma główny panel bezpieczników pod deską rozdzielczą. W tej generacji część obwodów zabezpieczono klasycznymi bezpiecznikami, a część wyłącznikami automatycznymi zintegrowanymi z przełącznikami lub umieszczonymi przy panelu.
W rocznikach 1975-1979 pojawiają się niewielkie różnice zależne od wyposażenia, dlatego przy nietypowej obsadzie warto porównać oznaczenia na panelu konkretnego auta. Jeśli szukasz wcześniejszego coupe tej marki, zobacz także Lincoln Continental Mark IV 1972-1976.

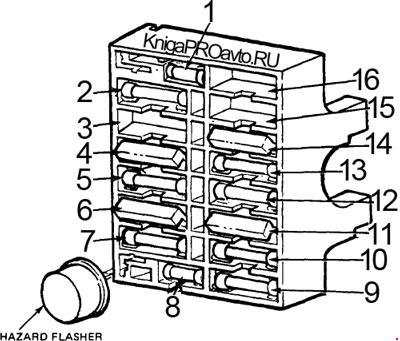

Skrzynka bezpieczników
Najczęściej sprawdzane obwody to pozycja 5 (25 A) dla zapalniczek, 9 (7,5 A) dla spryskiwacza i ogrzewania tylnej szyby oraz 14 (20 A) dla elektrycznych szyb i zwalniania bagażnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Układ hamulcowy Sure-Track. |
| 2 | 7,5 | Lampki i sygnały ostrzegawcze: niedomknięte drzwi, niski poziom paliwa, pas bezpieczeństwa i układ hamulcowy; zależnie od wersji także układ pozycjonowania przepustnicy, ostrzeżenie niskiego podciśnienia, elektromagnes upustu powietrza i czujnik filtra powietrza. |
| 3 | – | Pozycja niewykorzystana. |
| 4 | 20 (wyłącznik automatyczny) | Światła awaryjne i światła stopu. |
| 5 | 25 | Zapalniczki. |
| 6 | 30 (wyłącznik automatyczny) | Elektrycznie regulowane fotele, klaksony, elektryczne zwalnianie blokady oparcia i zamki drzwi. |
| 7 | 15 | Oświetlenie wnętrza i drzwi, lampki do czytania, bagażnik, lampka mapy, schowek, zasilanie zegara, blokada oparcia fotela, brzęczyk kluczyka i lampki w osłonach przeciwsłonecznych. |
| 8 | 6 | Podświetlenie zestawu wskaźników, radio, zegar, ogrzewanie/klimatyzacja, wycieraczki, przełącznik lampki mapy i podświetlenie wskaźnika położenia skrzyni biegów. |
| 9 | 7,5 | Tempomat, spryskiwacz przedniej szyby, ogrzewanie tylnej szyby i moduł alarmu antykradzieżowego. |
| 10 | 15 | Kierunkowskazy, światła doświetlające zakręty i cofania oraz sprzęgło klimatyzacji. |
| 11 | – | W rocznikach 1975-1979 pozycja niewykorzystana; wcześniejsze wersje 1970-1974 wykorzystywały ją dla układu ogrzewania/klimatyzacji. |
| 12 | 7,5 | Cewka przekaźnika elektrycznych szyb oraz sterowanie obwodem zwalniania pokrywy bagażnika. |
| 13 | 15 | Radio i antena elektryczna. |
| 14 | 20 (wyłącznik automatyczny) | Elektryczne szyby i elektryczne zwalnianie bagażnika. |
| 15 | 7,5 | Automatyczny układ świateł / AutoLamp. |
| 16 | 7,5 | Światła doświetlające zakręty. |
Dodatkowe wyłączniki automatyczne i bezpieczniki
Poza główną tabelą instalacja korzysta z dodatkowych zabezpieczeń dla reflektorów, świateł pozycyjnych i wycieraczek.
| Zabezpieczenie | Chroniony obwód / funkcja |
|---|---|
| 20 A – włącznik świateł | Reflektory i światła drogowe. |
| 20 A – włącznik świateł | Światła pozycyjne, tylne, tablicy rejestracyjnej i podświetlenie popielniczki. |
| 8,25 A – przełącznik wycieraczek | Silnik i obwód wycieraczek przedniej szyby. |
| 4 A – bezpiecznik liniowy | Automatyczny układ przyciemniania / sterowania światłami. |
Uwaga: w samochodzie mającym kilkadziesiąt lat instalacja mogła być wcześniej modyfikowana. Nie zastępuj zabezpieczenia elementem o większym amperażu bez sprawdzenia przyczyny przepalenia.
