Lincoln Continental (1995-2002) – bezpieczniki schemat

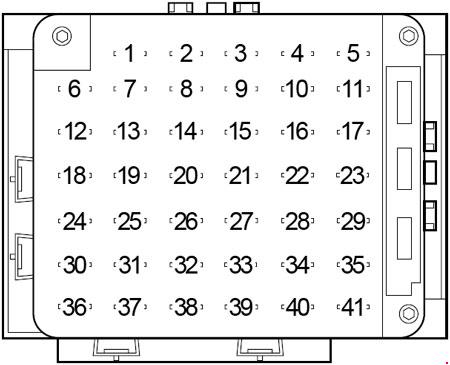

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer A Funkcja
1 5 99-’02: Moduł sterowania oświetleniem: Lampa sygnalizacyjna antywłamaniowa, wyjście ściemniania PWM, lampy oświetleniowe do mikrofonów, popielniczek RR i LR, przełączniki podgrzewanych siedzeń, tylny wyłącznik odszraniania, panel sterowania EATC, przełączniki centrum komunikatów, przełączniki kontroli prędkości, zapalniczka samochodowa, konsola i popielniczka.
10 ’95-’98: Moduł sterowania oświetleniem: Lampa sygnalizacyjna przeciw kradzieży, wyjście ściemniania PWM, lampy podświetlenia do mikrofonu, popielniczek RR i LR, przełączniki podgrzewanych siedzeń, tylny wyłącznik odszraniania, panel sterowania EATC, przełączniki centrum komunikatów, przełączniki kontroli prędkości, zapalniczka cygara, podświetlenie konsoli, moduł wyświetlacza nawigacyjnego i przełączniki nawigacyjne
2 10 98-’02: złącze łącza danych (DLC), moduł sterowania układu napędowego (PCM)
’95-’97: Luksusowe radio, zegar (nieawigracyjny), telefon komórkowy
3 15 98-’02: Przełącznik wielofunkcyjny, lampy zakrętowe, światło o wysokiej wiązce i sygnał zwrotny do LCM
10 ’95-’97: Przełącznik wielofunkcyjny
4 10 Zasilanie Zamki drzwiowe i elektryczne podświetlenie okien, radio, telefon komórkowy, moduł sterowania oświetleniem, (RUN/ACC Sense), elektroniczne lusterko dzienne/nocne, RESCU (’98), kompas (’95-’97), lusterko E/C (’95-’97), samodzielny zegar (’95-’97).
5 10 Wirtualny klaster instrumentów obrazu, moduł sterowania oświetleniem (LCM RUN/START Sense), czujnik światła lampy automatycznej, wyłącznik zasilania trakcji (’95-’97), diagnostyka poduszki powietrznej (’95-’97), luksusowe radio FCU (’95-’97)
6 10 98-’02: klaster Virtual Image Instrument Cluster, RF Park/Turn Lamp
5 95-’97: Sieć SCP
7 20 98-„02: Punkt zasilania
15 ’95-’97: Przednie światło zakrętowe prawe, wskaźnik skrętu prawego, przełącznik świateł drogowych HI, światła obrysowe boczne prawe i lewe, światła przednie prawe i lewe, światła przednie prawe i lewe, światła tylne/skrętne prawe
8 20 98-’02: Przełącznik zwalniania drzwi napełniacza paliwa, przekaźnik pokrywy bagażnika
30 ’95-’97: Napełniarka paliwa, zawór elektromagnetyczny w bagażniku, system nawigacji Power
9 10 Monitor diagnostyczny poduszki powietrznej, moduł EATC, przekaźnik dmuchawy silnika
10 30 Silnik wycieraczki szyby przedniej, moduł wycieraczki szyby przedniej
11 10 Cewki zapłonowe, kondensator zakłóceń radiowych (’98-’02), przekaźnik zasilania PCM, pasywny system antykradzieżowy (PATS) Transceiver (’98-’02)
12 10 98-’02: Moduł sterowania oświetleniem
5 95-’97: Sieć SCP
13 15 98-’02: Moduł sterowania oświetleniem (LCM): Lampa obrotowa RF, prawy kierunkowskaz (VIC), boczne lampy obrysowe RR, lampy ogonowe, lampy do licencji, lampy stopu/obrotu LR, oświetlenie zegara
95-97: Oświetlenie samodzielnego zegara, światła obrysowe boczne prawe i lewe, światła obrysowe boczne prawe i lewe, światła tylne/skrętne lewe, światła cofania/skrętu w lewo, wskaźnik skrętu w lewo, światło skrętu w lewo
14 20 98-„02: Zapalniczka samochodowa
15 ’95-’97: Zapalniczka cygara
15 10 98-’02: złącze ABS Evac i Fill
’95-’97: Wyświetlacz nawigacyjny, moduł nawigacyjny, przełączniki sterowania ogrzewanymi fotelami
16 30 wyłącznik szyberdachowy
17 Nieużywane
18 10 98-’02: Moduł sterowania oświetleniem
5 95-’97: Sieć SCP
19 10 98-’02: Moduł sterowania oświetleniem (LCM): Lewe światło główne, DRL
10 ’95-’97: Światła mijania LH
20 15 Przełącznik wielofunkcyjny (przełącznik Flash to Pass i wejście ostrzegawcze Hazard Warning Input to LCM), LH & RH Cornering Lampy narożne (’95-’97)
21 10 ’95-’97: Moduł kontrolny ABS
22 Nieużywane
23 10 98-’02: cyfrowy czujnik zasięgu transmisji
24 10 98-’02: Wirtualny klaster obrazu-LF Wskaźnik obrotu, LF Sygnał obrotu
5 95-’97: Sieć SCP
25 10 98-’02: Moduł sterowania oświetleniem (LCM): Prawe światło główne
10 ’95-’97: Światła mijania RH
26 10 Klaster Virtual Image Instrument, moduł EATC
27 Nieużywane
28 10 Siłownik zmiany biegów, moduł dynamiczny pojazdu, klaster Virtual Image Instrument Cluster, tylne okno Defrost, podgrzewany przełącznik siedzenia (’98-’02), moduł niskiego ciśnienia w oponach (’98-’02)
29 10 Radio (’98-’02), Luxury RCU Station Signal (’95-’97), Navigation Module Signal (’95-’97)
30 10 Podgrzewane lusterka
31 15 Moduł sterowania oświetleniem (LCM): FCU, elektroniczne lusterko dzienne/nocne (’98-’02), lampa dwupłaszczyznowa RH i LH, lampy dwupłaszczyznowe do drzwi, lampy z mapami RH i LH, lampy do czytania RR i LR, lampy wizjerów RH i LH, lampy do kosza na śmieci, lampa bagażnika, lampa bagażnika, lampa w schowku na rękawiczki, wzmacniacz czujników świetlnych (’98-’02), ściemnianie napięciowe dla FCU i zegara autonomicznego (’95-’97)
32 15 Regulacja prędkości obrotowej DEAC. Przełącznik, włącznik/wyłącznik hamulca (BOO)
33 Nieużywane
34 15 Podświetlenie konsoli (’98-’02), przełącznik ciśnienia cyklu pracy sprzęgła klimatyzacyjnego (’98-’02), czujnik sprzęgła klimatyzacyjnego (DTR) (’98-’02), układ sterowania obrotomierzem wlotowym, lampki rezerwowe, moduł DRL (tylko w Kanadzie (’95-’97)), sprzęgło EATC (’95-’97), układ logiki regulacji prędkości (’95-’97).
35 20 ’95-’97: Podgrzewany moduł siedziska L & R
36 Nieużywane
37 30 98-„02: wzmacniacz subwoofera, radio
38 10 98-’02: Zegar analogowy, odtwarzacz CD, nadajnik telefonii komórkowej, RESCU
’95-’97: OBD 11 Połączenie narzędzia skanującego
39 10 98-’02: zamki drzwiowe, fotele elektryczne, lusterka elektryczne, bez kluczy, moduł siedzeń LF, moduł drzwi LF
’95-’97: Zasilanie logiczne DSM, Zasilanie logiczne DDM, przełączniki blokady drzwi, przełącznik klawiatury bezklawiszowej, przełącznik zestawu pamięci, przełącznik fotela kierowcy, przełącznik lusterka zasilania
40 10 Lampy narożne (’98-’02), aktywator drzwi blendowych (’95-’97), LTPS (’95-’97)
41 20 Zamki drzwiowe

Skrzynka bezpiecznikowa komory silnika

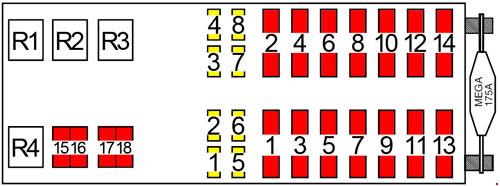

Typ 1

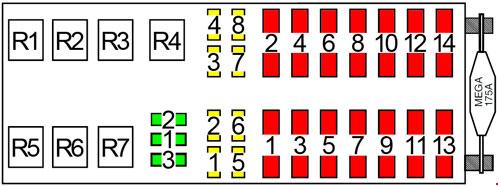

Typ 2

Numer A Funkcja
1 30 ’98-’02: PCM
2 20 98-„02: Czujnik alternatywny
10 ’95-’97: Czujnik alternatora, zasilanie pola alternatora
3 30 98-’02: Prawe tylne okno pasażera
10 ’95-’97: PCM KAPWR
4 30 98-„02: Zawieszenie pneumatyczne
5 10 ’95-’98: Poduszka powietrzna
6 20 Klakson
7 15 Światła drogowe
8 30 98-„02: prawe przednie okno pasażera
’95-’97: Luksusowe radio, wzmacniacz subwoofera, odtwarzacz CD
1 30 Moduł siedzenia kierowcy, podgrzewane siedzenia (’95-’97)
2 30 Moduł siedzenia pasażera
3 40 Przełącznik zapłonu
4 40 Przełącznik zapłonu
5 40 Okno kierowcy, moduł drzwi kierowcy (’95-’97), zamki drzwiowe (’95-’97)
6 30 99-’02: Wentylator chłodzący o niskiej prędkości obrotowej
40 ’95-’97: Okna elektryczne RH
20 Pompa termoelektryczna
7 30 98-„02: Moduł sterowania układu napędowego
’95-’97: VDM
8 40 Kontrola odszraniania tylnego okna (podgrzewane lusterka, podgrzewane podświetlenie)
9 60 Panel bezpieczników I/P, OBD 11 (’95-’97)
10 60 Moduł sterowania oświetleniem, odtwarzacz CD (’95-’97)
11 60 Przekaźnik kompresora zawieszenia powietrza
12 60 Moduł sterowania hamulców przeciwblokujących, EVAC i Fill (’95-’97)
13 40 Dmuchawa Silnik
14 60 99-„02: Wentylator chłodzący o wysokiej prędkości obrotowej
’98: Podwójna pomocnicza skrzynka przekaźników
’95-’97: Wentylatory chłodzące silnik
15 95-’97: Nieużywane
16 30 ’95-’97: PCM, STC
17 20 95-97: Pompa termoelektryczna
18 20 95-’97: Pompa paliwa
Dioda
1 98-„02: dioda A/C
2 98-’02: Dioda PCM
3 98-„02: Nieużywane
Przekaźnik
R1 98-„02: Nieużywane
95-97: Klakson
R2 98-„02: sprzęgło klimatyzacyjne
95-97: Dmuchawa silnika
R3 98-’02: Dmuchawa silnika
95-97: Światła drogowe
R4 ’98-’02: PCM PWR
’95-’97: Pociąg spalinowy
R5 98-„02: Światła drogowe
R6 ’98-’02: Klakson
R7 ’98-’02: Rozrusznik
175 Generator/regulator napięcia
