Lincoln Town Car 1998-2002 korzysta z platformy Panther, podobnie jak Ford Crown Victoria i Mercury Grand Marquis. Mimo dużego pokrewieństwa technicznego Town Car ma własne różnice wyposażenia, w tym rozbudowane obwody foteli, klimatyzacji i zawieszenia pneumatycznego.
Dla wcześniejszego Town Cara zobacz Lincoln Town Car 1992-1997, a dla nowszego Lincoln Town Car 2003-2011. Pokrewne układy znajdziesz również w Mercury Grand Marquis 1998-2002 oraz Ford Crown Victoria 1998-2002.

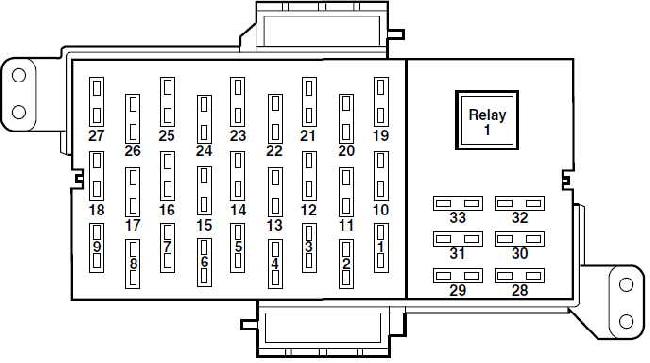

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Moduł sterowania oświetleniem (LCM), lewoboczne i dolnopromieniowe światło główne |
| 2 | 30 | Silnik dmuchawy EATC |
| 3 | 10 | Moduł sterowania oświetleniem (LCM), prawe i lewe światło mijania |
| 4 | 7.5 | Zestaw wskaźników |
| 5 | 7.5 | Moduł sterowania oświetleniem (LCM), oświetlenie tablicy przyrządów (’01-’02), lampy parkowe/ogonowe (’98-’00) |
| 6 | 15 | EATC, podgrzewane fotele |
| 7 | 15 | Moduł sterowania oświetleniem (LCM), czujnik dzienny/nocny/wzmacniacz/wzmacniacz, lampy parkowania/ogonowe (’01-’02) |
| 8 | 10 | Blokada zmiany biegów, regulacja prędkości, zawieszenie pneumatyczne, czujnik obrotów koła kierownicy |
| 9 | 20 | Moduł sterowania oświetleniem (LCM), przełącznik wielofunkcyjny, reflektory Hi Beam |
| 10 | 10 | 01-„02: Moduł kontroli urządzeń przytrzymujących (RCM), poduszki powietrzne |
| 20 | 98-’00: Przełącznik położenia pedału hamulca (BPP), przełącznik ciśnienia hamulca, lampy stopu | |
| 11 | 10 | 98- 00: Elektroniczny czujnik zderzeniowy (poduszka powietrzna) |
| 12 | 15 | Zestaw wskaźników, wyłącznik zapłonu, przełącznik zapłonu, cewki zapłonowe |
| 13 | 10 | Moduł hamulca przeciwblokującego, przełącznik sterowania trakcją |
| 14 | 7.5 | Przełącznik sterowania transmisją, moduł sterowania oświetleniem (LCM), VCS (’01-’02) |
| 15 | 20 | Przełącznik wielofunkcyjny, Kierunkowskazy |
| 16 | 30 | Moduł sterowania wycieraczek (WCM), silnik wycieraczek przedniej szyby |
| 17 | 10 | Cyfrowy czujnik zasięgu transmisji (DTR), lampy cofania, lusterka EC |
| 18 | 7.5 | Moduł sterowania oświetleniem (LCM), radiostacja przednia, nadajnik telefonii komórkowej, elektroniczne lusterko dzienne/nocne, moduł kompasu, tylne urządzenie audio (’01-’02), moduł kontroli klimatu (’01-’02), VCS (’01-’02) |
| 19 | 10 | EATC, zegar, Zestaw wskaźników, PCM |
| 20 | 7.5 | Moduł sterowania oświetleniem (LCM), ABS, Shift Lock |
| 21 | 20 | Przełącznik wielofunkcyjny, światła awaryjne |
| 22 | 20 | Przełącznik wielofunkcyjny, wysokonapięciowe lampy stopu, lampy stopu (’01-’02) |
| 23 | 20 | Złącze Datalink, I/P Lighter Cigar, tylne zapalniczki Cigar (tylko z długim rozstawem osi (’01-’02)) |
| 24 | 5 | Przednia jednostka sterująca radiokomunikacją |
| 25 | 15 | Moduł sterowania oświetleniem (LCM), lampy Courtesy/Demand |
| 26 | 5 | Cyfrowy czujnik zasięgu transmisji (DTR), cewka przekaźnika rozruchowego |
| 27 | 20 | Przełącznik zwalniania drzwi napełniacza paliwa |
| 28 | 10 | Podgrzewane lusterka |
| 29 | 20 | Moduł drzwi LF, zamki drzwiowe, zwalniacze pokładowe |
| 30 | 7.5 | Moduł gniazda LF, przełącznik zwalniania pokrywy bagażnika, przełączniki blokady drzwi, przełącznik kontroli gniazda LF, moduł drzwi LF, przełącznik lusterka zasilania |
| 31 | 7.5 | Główny wyłącznik światła, moduł sterowania oświetleniem (LCM) |
| 32 | 25 | 01-’02: Wyłącznik położenia pedału hamulca (BPP), wyłącznik ciśnienia hamulca, bezpieczniki 20 i 22 |
| 33 | 15 | Przedni moduł sterujący radia, cyfrowy zmieniacz dysków kompaktowych, nadajnik telefonii komórkowej, VCS (’01-’02) |
| Przekaźnik | ||
| R1 | Podpis/Kartier: Opóźnienie wyposażenia Wykonawcza: Okno zasilania |
|

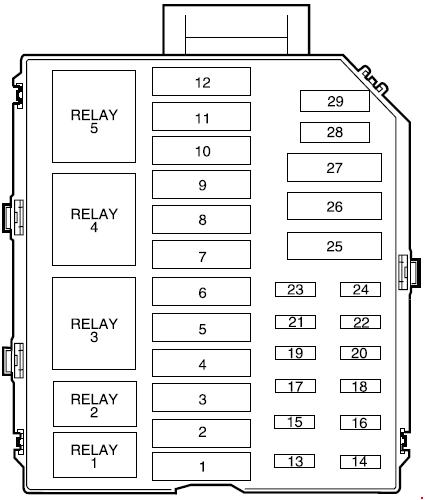

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 50 | Przełącznik zapłonu |
| 2 | 40 | Przełącznik zapłonu |
| 3 | 50 | Chłodzenie Wentylator – wysoka prędkość |
| 4 | 30 | Przekaźnik zasilania PCM |
| 5 | 40 | Bezpieczniki topikowe I/P, bezpieczniki 11, 19, 21, 23, 25, 27 i 32 |
| 6 | 30 | 98-98- 00: System startowy |
| 7 | 40 | 01-„02: I/P Zespół bezpieczników, bezpieczniki 1, 3, 5, 7, 9, 31 |
| 50 | 98- 00: I/P Zespół bezpieczników, bezpieczniki 1, 3, 5, 7, 9, 31 | |
| 8 | 30 | Driver Power Seat, I/P Fuse Panel, Fuse 30, Adjustable Pedal (’01-’02), Passenger Power Seat |
| 9 | 40 | ’01-’02: Hamulce przeciwblokujące |
| 50 | 98- 00: Hamulce przeciwblokujące | |
| 10 | 40 | Rozmrażanie tylne, panel bezpieczników I/P (’01-’02), bezpiecznik 28 (’01-’02) |
| 11 | 40 | Dodatkowy przekaźnik opóźniający (podpis/kartier), przekaźnik okna zasilania (wykonawczy), panel bezpieczników I/P, bezpiecznik 29, |
| 12 | 30 | Zawieszenie pneumatyczne |
| 13 | 30 | 01-„02: Podgrzewane tylne siedzenia (tylko z długim rozstawem osi) |
| 15 | 98- 00: System ładowania | |
| 14 | 20 | 01-„02: tylny punkt mocy (tylko przy długim rozstawie osi) |
| 20 | 98-’00: Pompa paliwa | |
| 15 | 20 | 01-„02: Tylny punkt mocy (rozstaw kół jednokierunkowych) |
| 10 | ’98: Poduszki powietrzne | |
| 16 | 30 | Podgrzewane fotele |
| 17 | 10 | Zawieszenie pneumatyczne |
| 18 | 15 | Klakson |
| 19 | 30 | Subwoofer, I/P panel bepieczników, bezpiecznik 33 |
| 20 | 15 | Wtryskiwacze paliwa, PCM (’01-’02) |
| 21 | 15 | Ogrzewane czujniki tlenu, cewki transmisyjne, cewki odpowietrzające EVAP, regulator podciśnienia EGR, zawór zarządzania parami EVAP |
| 22 | 20 | 01-’02: Pompa paliwa |
| 23 | 15 | 01-„02: System ładowania |
| 24 | 20 | Pomocnicze gniazdo zasilania |
| 25 | 30 | Lędźwiowy, fotel pasażera z napędem silnikowym |
| 26 | 30 | Wyłącznik obwodu: Chłodzenie wentylatora – niska prędkość |
| 27 | 20 | 01-„02: Hamulce przeciwblokujące |
| 28 | — | Dioda PCM |
| 29 | — | 01-„02: nieużywany |
| Przekaźnik | ||
| R1 | Pompa paliwa | |
| R2 | Sprzęgło klimatyzacyjne | |
| R3 | Zasilanie PCM Power | |
| R4 | Zawieszenie pneumatyczne | |
| R5 | Ogrzewanie tylnej szyby | |
Dodatkowa skrzynka przekaźników
| Numer |
Przekaźnik |
| R1 | Wentylator chłodzący Niski |
| R2 | Wentylator chłodzący Wysoki |
| R3 | Rozrusznik |
| R4 | Klakson |
Najczęściej szukane bezpieczniki
- Zapalniczka / złącze diagnostyczne: panel kabiny, pozycja 23, 20 A.
- Pompa paliwa: pod maską pozycja 14 w 1998-2000 i pozycja 22 w 2001-2002; przekaźnik R1.
- ABS: pozycja 9 w skrzynce pod maską, z inną wartością dla 1998-2000 i 2001-2002.
- Zawieszenie pneumatyczne: pozycje 12 i 17 w skrzynce pod maską.
