Mercedes-Benz Klasa C (1993-2001) W202 – bezpieczniki schemat

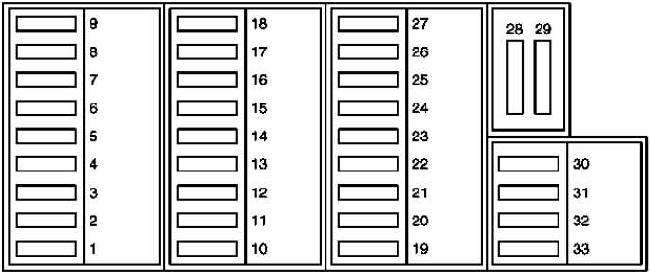

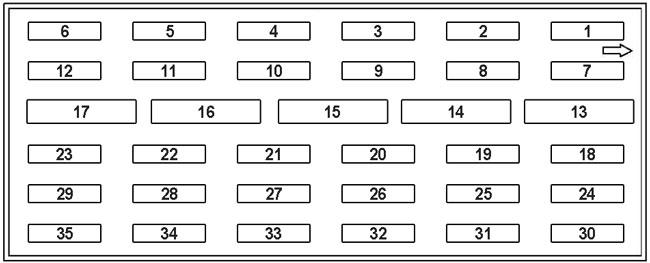

Główna skrzynka bezpiecznikowa w komorze silnikowej (do 30.11.94)

Numer
Funkcja
A
1 Prawe światło mijania 7.5
2 Przednia zapalniczka do papierosów z podświetleniem popielniczki
Lampa rękawicowa z przełącznikiem
Radio (do 09/93)
15
3 Moduł ostrzegawczy pasów bezpieczeństwa (USA)
Automatyczny moduł sterujący nagrzewnicy z przyciskami
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
Czas wykorzystania ciepła resztkowego silnika przekaźnik czasowy wykorzystania ciepła resztkowego silnika
Radio
Pas bezpieczeństwa i moduł ostrzegawczy prędkości pojazdu
10
4 Światła awaryjne z przyczepą
Klaster przyrządów
Timer
Brzęczyk ostrzegawczy
Tabliczka na dachu taksówki
15
5 Pas bezpieczeństwa i moduł ostrzegawczy prędkości pojazdu
Radio
Automatyczny moduł sterujący nagrzewnicy z przyciskami
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
Czas wykorzystania ciepła resztkowego silnika przekaźnik czasowy wykorzystania ciepła resztkowego silnika
Klaksony
20
6 Sygnały skrętu z przyczepą 7.5
7 Lewe światło mijania 7.5
8 Wyłącznik odszraniania tylnej szyby 7.5
9 Oświetlenie zapalniczki papierosów
Oświetlenie tablicy rejestracyjnej
Klaster instrumentów, oświetlenie instrumentów
7.5
10 Zapasowy
11 Pomocniczy przekaźnik wentylatora, I i II stopień (K9) Klimatyzacja (automatyczna)/klimatyzacja (tempmatic)
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
7.5
12 Wyłącznik świateł stopu:
Lampa stopu
Światło stopu przyczepy
Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Sygnał hamowania dla tempomatu
Moduł tempomatu
Zestaw przyrządów, lampa sygnalizacji awarii żarówki
Moduł monitorowania awarii lampy zewnętrznej
10
13 Pomocniczy przekaźnik wentylatora, pierwszy i drugi stopień 30
14 Jednostka recyrkulacji systemów grzewczych:
Silnik dmuchawy
Regulator dmuchawy
30
15 Przełącznik kombinowany:
Lampa czołowa
System czyszczenia reflektorów
Pompa spryskiwacza szyby przedniej
Silnik wycieraczki
Przekaźnik kombinowany
30
16 Przekaźnik kombinowany: Kontrola odszraniania tylnego okna 30
17 Przekaźnik wtrysku powietrza, silnik 104 HFM-SFI 40
18 Przez zewnętrzny moduł monitorowania awarii lampy:
Lampa postojowa lewa / lampa postojowa
Przednie lewe światło obrysowe boczne
Lampa obrysowa tylna lewa
Popychacz do przyczep
7.5
19 Prawe światło drogowe 7.5
20 Elektryczny wyłącznik zaciemnienia tylnego okna
Radio
Moduł sterujący przedniego podgrzewanego siedzenia (HS)
10
21 Antena automatyczna
Radio
20
7.5
22 Prawe/lewe światło przeciwmgielne 10
23 Przekaźnik zabezpieczenia przepięciowego
Kick-down przekaźnik wyłączający
Złącze łącza danych
Przełącznik pedału sprzęgła, regulacja prędkości obrotowej biegu jałowego
Zawór regulacyjny płukania
Preglow przekaźnik czasowy
Moduł sterujący przygotowaniem mieszaniny prędkości obrotowej silnika
Przełącznik tempomatu
Regulator wałka rozrządu Przekaźnik podgrzewacza kolektora dolotowego Zawór odpowietrzający zbiornika
Zmienny zawór przełączający kolektora dolotowego o zmiennej rezonansie
15
24 System czyszczenia reflektorów
Przez zewnętrzny moduł monitorowania awarii lampy:
Prawa lampa postojowa, popychacz
Przednie światło obrysowe boczne prawe
Tylne światło obrysowe boczne prawe
Popychacz do przyczep
10
25 Lewe światło drogowe
Światło drogowe kierunkowskazów
7.5
26 Nadajnik/odbiornik telefoniczny
Przekaźnik komfortu
Moduł kontroli wygody
Lampka kontrolna nieprawidłowego działania SRS
7.5
27 Światła przednie lewe drzwi wejściowe/wyjściowe
Lampa przednie prawe drzwi wejściowe/wyjściowe
Złącze łącza danych
7.5
28 Tylne światło przeciwmgielne z przyczepą 7.5
29 Podgrzewana lewa/prawa dysza spryskiwacza szyby przedniej
Regulacja lusterek zewnętrznych za pomocą podgrzewanych lusterek:
Przełącznik lusterka zewnętrznego/ lusterka wewnętrznego (S50)
Podgrzewacz lusterek
Przełącznik świateł wstecznych, ręczna skrzynia biegów
Blokada rozrusznika / przełącznik świateł wstecznych, automatyczna skrzynia biegów
15
30 System czyszczenia reflektorów:
Przekaźnik spryskiwacza reflektorów
Silnik wycieraczek lewego i prawego reflektora
10
31 Zapasowy _
32 Sprzęgło testowe dla modułu diagnostycznego II (USA)
Moduł diagnostyczny II (USA)
7.5
33 Przednie światło kopułkowe z opóźnieniem wyłączenia i światłem odczytu
Tylna lampa kopułkowa
Lampa bagażnika
Lewa i prawa osłona przeciwsłoneczna z podświetlanym lusterkiem
Wyposażenie systemu pneumatycznego, centralny zamek
15
34 Lusterko wsteczne zewnętrzne z funkcją składania/wyjścia
Zawór zwalniający zagłówek z opóźnieniem wyłączenia
Moduł sterowania świateł drogowych w dzień
10
35 Wyposażenie systemu pneumatycznego, centralny zamek
Przednie światło kopułkowe z opóźnieniem wyłączenia i światłem odczytu
Przekaźnik immobilizera
Moduł sterujący ATA z/bez pilota na podczerwień
Moduł sterowania rozpoznawania przyczepy

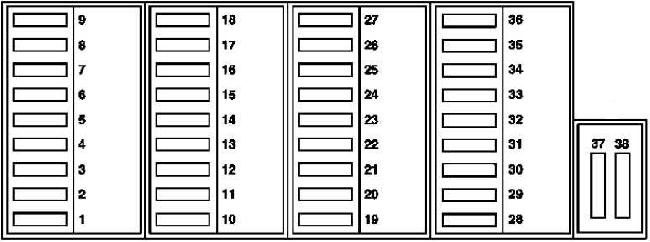

Główna skrzynka bezpiecznikowa w komorze silnikowej (1.12.94-31.5.97)

od 1.12.94 do 31.8.96

od 1,9,96 do 31,5,97

Numer
Funkcja
A
1 Światła kierunkowskazów
Światła kierunkowskazów przyczepy
Taksometr, taksówki (do 31.8.95)
7.5
2 od 1.12.94 do 31.8.95:
Klaksony
Automatyczna nagrzewnica:
Pompa cyrkulacyjna ciepłej wody
Automatyczny moduł sterujący nagrzewnicy z przyciskami
Zawór Duo
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika:
Automatyczna nagrzewnica z recyrkulacją powietrza
Dmuchawa zasysająca
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
Moduł sterowania świateł drogowych w dzień
Moduł ostrzegawczy pasów bezpieczeństwa
Pas bezpieczeństwa i moduł ostrzegawczy prędkości pojazdu
od 1.9.95 do 31.5.97:
Klakson
Klimatyzacja (Tempmatic):
Elektryczny moduł sterujący wentylatora typu ssącego
Zawór recyrkulacyjny powietrza
Klimatyzacja (Tempmatic) lub Klimatyzacja (automatyczna)
Elektryczny moduł sterujący wentylatora typu ssącego
Moduł sterowania lampą do jazdy dziennej
20
od 1.9.95 do 31.5.97:
Róg Fanfare
Automatyczna nagrzewnica: Zawór cyrkulacyjny powietrza
Nagrzewnica automatyczna
Moduł sterowania lampą do jazdy dziennej
15
3 od 1.12.94 do 31.8.95:
Klaster przyrządów
Moduł monitorowania awarii lampy zewnętrznej
Wyłącznik świateł stopu:
Lampa stopu
Światło stopu przyczepy
Sygnał hamowania dla tempomatu
Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Moduł tempomatu / wyłącznik lampy stop z mostkiem pośrednim
10
od 1.9.95 do 31.8.96:
Klaster przyrządów
Moduł monitorowania awarii lampy zewnętrznej
Taksometr, taksówka
7.5
od 1,9,96 do 31,5,97:
Klaster przyrządów
Moduł monitorowania awarii lampy zewnętrznej
Wyłącznik świateł stopu:
Światła stopu
Światła stopu przyczepy
Centralna lampa stopu montowana wysoko
Moduł sterujący systemu trakcyjnego
Podgrzewana dysza spryskiwacza szyby przedniej
Z lewej strony
W prawo
Podgrzewany wąż dyszy spryskiwacza
Z lewej strony
W prawo
Taksometr
15
4 Prawe światło mijania 7.5
Światło mijania ATA 15
5 Lewe światło mijania 7.5
6 Prawe światło drogowe 7.5
7 Lewe światło drogowe
Wskaźnik reflektora światła drogowego
7.5
8 Lewe światło przeciwmgielne
Prawe światło przeciwmgielne
10
9 do 31.8.95: Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic) 40
od 1.9.95 do 31.5.97: Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic) 30
10 Światła awaryjne z przyczepą
Klaster przyrządów
Tabliczka na dachu taksówki
15
11 Rear window defroster: Combination relay (turn/hazard signal, heated rear window, wiper motor) 40
12 do 31.8.95:
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika:
Pompa cyrkulacyjna gorącej wody
Zawór przełączający klapy powietrza świeżego / recyrkulowanego
Zawór Duo
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
Moduł ostrzegawczy pasów bezpieczeństwa
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika:
Czas wykorzystania ciepła resztkowego silnika przekaźnik czasowy
Zapalniczka samochodowa (opcja klienta)
20
od 1.9.95 do 31.5.97:
Sygnalizator świetlny
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika
Klimatyzacja (tempmatic)
Klimatyzacja (automatyczna)
Minibar (opcja dla klienta)
Zapalniczka samochodowa (opcja klienta)
10
od 1.9.95 do 31.5.97 (tylko wtedy, gdy zapalniczka jest ponownie podłączona do t. 30):
Brzęczyk ostrzegawczy
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika
Klimatyzacja (tempmatic)
Klimatyzacja (automatyczna)
Minibar (opcja dla klienta)
Zapalniczka samochodowa (opcja klienta)
15
13 Przekaźnik kombinowany:
Silnik wycieraczki (obwód interwałowy)
Sterowanie odszraniania tylnej szyby (od 1.9.96 do 31.5.97)
Odmrażarka tylnego okna (od 1.9.95 do 31.8.96):
Wyłącznik odszraniania tylnej szyby
Przełącznik kombinowany:
Lampa czołowa
Silnik wycieraczek szyby przedniej
Pompa spryskiwacza szyby przedniej
Silnik wycieraczki
Silnik wycieraczki (obwód interwałowy)
40
14 Przednia zapalniczka do papierosów z podświetleniem popielniczki
Lampa rękawicowa z przełącznikiem
Wyłącznik odszraniania tylnej szyby (od 1.12.94 do 31.8.95)
Mechanizm otwierania drzwi garażowych (USA; od 1.9.96 do 31.5.97)
Przekaźnik tylnego podgrzewanego siedzenia (opcja klienta)
15
15 Prawa lampa postojowa
Prawy podobszar gwintowany
Przednie światło obrysowe prawe
Prawe tylne światło obrysowe
Prawy popychacz przyczepy
Klaster przyrządów
System czyszczenia reflektorów podłączony
Oświetlenie tablicy rejestracyjnej
Oświetlenie cygara zapalniczki
15
16 Lewe światło postojowe
Lewa lampa taillamp
Światło obrysowe przednie lewe
Światła obrysowe tylne lewe
Lewy popychacz przyczepy
7.5
17 Rear fog lamp
Rear fog lamp on trailer
7.5
18 do 31.8.95:
Automatyczna nagrzewnica:
Wyłącznik ilości powietrza, silnik dmuchawy
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika:
Wyłącznik ilości powietrza, silnik dmuchawy
40
od 1.12.94 do 31.8.95:
Moduł sterujący klimatyzacji (tempmatic) z przyciskami
Moduł sterowania automatyczną klimatyzacją (AC) z przyciskami
od 1.9.95 do 31.8.96:
Automatyczna grzałka:
Wyłącznik ilości powietrza, silnik dmuchawy
Automatyczna nagrzewnica z recyrkulacją powietrza i wykorzystaniem ciepła resztkowego silnika:
Wyłącznik ilości powietrza, silnik dmuchawy
Klimatyzacja (tempmatic):
Dmuchawa, wentylator pomocniczy
Klimatyzacja (automatyczna):
Dmuchawa, wentylator pomocniczy
od 1,9,96 do 31,5,97:
Automatyczna grzałka:
Dmuchawa
Moduł sterujący przycisków klimatyzacji (Tempmatic A/C)
Dmuchawa, wentylator pomocniczy
Moduł sterujący z przyciskami klimatyzacji (automatyczny układ klimatyzacji)
Dmuchawa, pomocnicza
7.5
19 od 1.9.95 do 31.5.97: Skrzynka łącznika powierzchni ładunkowej, modele T 15
20 Wskaźnik awarii poduszki powietrznej:
Lampka kontrolna nieprawidłowego działania SRS
Moduł sterujący zwijacza na napięcie awaryjne z poduszką powietrzną
Przekaźnik komfortu
7.5
21 Radio
Nadajnik/odbiornik telefoniczny
Moduł sterujący przedniego podgrzewanego siedzenia (HS)
15
22 Elektryczny wyłącznik zaciemnienia tylnego okna 10
23 Przednie światło kopułkowe z opóźnieniem wyłączenia i światłem odczytu
Moduł sterujący ATA
Moduł zdalnego sterowania z centralnym zamkiem na podczerwień
Wewnętrzne lusterko wsteczne z możliwością ściemniania:
Elektroniczne przyciemnianie wewnętrznego lusterka wstecznego
ATA:
Przekaźnik immobilizera
Zwolnienie zagłówka tylnego:
Zawór zwalniający zagłówka z opóźnieniem wyłączenia
Gniazdo, sprzęg przyczepy, 13-biegunowy
15
24 Regulacja lusterka zewnętrznego lewo/prawo:
Podgrzewacz lusterek
Przełącznik lusterka zewnętrznego/ lusterka wewnętrznego
Wyłącznik lampy zapasowej
Regulacja lusterka zewnętrznego lewo/prawo z funkcją składania/wyjścia:
Podgrzewacz lusterek
Przełącznik lusterka zewnętrznego/ lusterka wewnętrznego
Lusterko wsteczne zewnętrzne z funkcją składania/wyjmowania, silniki składane
Ortopedyczne oparcie
15
25 Moduł sterujący przedniego podgrzewanego siedzenia (HS) 20
26 Radio
Nadajnik/odbiornik telefoniczny
15
27 Przednie światło kopułkowe z opóźnieniem wyłączenia i światłem odczytu
Tylna lampa kopułkowa
Lampa bagażnika
Moduł zdalnego sterowania z centralnym zamkiem na podczerwień
Wyposażenie systemu pneumatycznego, centralny system zamykania
15
28 Poprzez przekaźnik wtrysku powietrza: Elektryczna pompa powietrza 40
29 Wentylator pomocniczy ECE
Wentylator pomocniczy (USA, Japonia)
30
30 od 1.12.94 do 31.8.95:
Przekaźnik zabezpieczenia przepięciowego
Preglow przekaźnik czasowy
Kick-down przekaźnik wyłączający
Zawór regulacyjny płukania
Elektromagnetyczny siłownik, regulowany rozrząd wałka rozrządu
Przełącznik pedału sprzęgła, regulacja prędkości obrotowej biegu jałowego
Zawór odpowietrzający zbiornika
Zmienny zawór kolektora dolotowego o zmiennej rezonansie
15
od 1.9.95 do 31.8.96:
Przekaźnik zabezpieczenia przepięciowego
Preglow przekaźnik czasowy
Elektromagnetyczny siłownik, regulowany rozrząd wałka rozrządu
Zawór regulacyjny płukania
Kick-down przekaźnik wyłączający
Wyłącznik świateł stopu:
Lampa stopu
Światło stopu przyczepy
Sygnał hamowania dla tempomatu
Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Moduł tempomatu
Zawór odpowietrzający zbiornika
Zmienny zawór przełączający kolektora dolotowego rezonansu, 6 cylindrów
20
31 Podgrzewana lewa/prawa dysza spryskiwacza szyby przedniej
Podgrzewacz wody spryskiwacza szyby przedniej
Blokada rozrusznika/przełącznik świateł wstecznych
Automatyczna skrzynia biegów
Pomocniczy przekaźnik wentylatora, I i II stopień (do 31.8.95)
10
32 Złącze łącza danych
Zawór odcinający do oleju napędowego (do 31.8.95)
7.5
33 Test coupling for diagnostic module II (USA)
Diagnostic module II (USA)
7.5

Główna skrzynka bezpiecznikowa w komorze silnika (stan na 31.5.97)

Numer
Funkcja
A
1 Moduł sterujący przedniego podgrzewanego siedzenia (HS)
Lewy przedni pas bezpieczeństwa wyposażony w cewkę elektromagnetyczną (do 31.5.98)
Przedni prawy przedni pas bezpieczeństwa wyposażony w cewkę elektromagnetyczną (do 31.5.98)
Przekaźnik regulacji siedzenia (od 1.6.98 do 31.5.99)
Automatyczny pas bezpieczeństwa (od 1.6.99)
5
2 Moduł sterujący zwijacza na napięcie awaryjne (ETR) z poduszką powietrzną (AB)
Automatyczny czujnik rozpoznawania fotelika dziecięcego (ACSR)
Czujnik lewej poduszki powietrznej
Czujnik prawej poduszki powietrznej
5
3 od 1.6.97 do 31.5.99:
Radio
Odbiornik nadajnika CTEL do telefonu MB D-net lub „standardowego” telefonu D-net (do 31.5.98)
Interfejs CTEL dla telefonu „Handy” D-net (do 31.5.98)
System sterowania głosem (od 1.6.98 do 31.5.99)
15
od 1.6.99:
Telefon komórkowy/Handy (USA; od 1.6.99)
Nadajnik i odbiornik CTEL z instalacją stałą
Interfejs telefonu komórkowego z telefonem „Handy
System sterowania głosem (VCS)
5
4 Klaster instrumentów: Wskaźnik poduszki powietrznej i lampa ostrzegawcza, dodatkowy układ zabezpieczający (SRS) 5
5 od 1.6.97 do 31.5.98:
Tylne okno wyłącznik zaciemnienia przeciwsłonecznego (konsola środkowa)
Procesor nawigacji
Gniazdo przedziału ładunkowego (model 202 T-model)
15
od 1.6.98:
Tylne okno wyłącznik zaciemnienia przeciwsłonecznego (konsola środkowa)
Konsola środkowa: Przełącznik lusterka zewnętrznego (z funkcją składania/wyjścia)
20
6 od 1.6.97 do 31.5.98:
Konsola środkowa: Przełącznik lusterka zewnętrznego (z funkcją składania/wyjścia)
od 1.6.98 do 31.5.99:
System automatycznego pilotażu (APS)
Procesor nawigacji
Nadajnik i odbiornik CTEL z telefonem sieciowym D, instalacja stała
Interfejs telefonu komórkowego z „poręczną” siecią D
System połączeń alarmowych, TELE AID
od 1.6.99:
System wywołań alarmowych
7.5
7 Dolny panel sterowania:
Regulacja lusterka wstecznego zewnętrznego
Okno elektryczne lewe/prawe
Przełącznik oświetlenia
Uznawanie biegu wstecznego
Zdalne sterowanie pokrywą bagażnika
System automatycznego pilotażu (APS) (do 31.5.99)
Nadajnik i odbiornik CTEL z telefonem sieciowym D, instalacja stała (od 1.6.98)
Interfejs telefonu komórkowego z „Handy” siecią D (od 1.6.98)
System połączeń alarmowych, TELE AID (od 1.6.98 do 31.5.99)
Procesor nawigacji (od 1.6.98 do 31.5.99)
7.5
8 Moduł sterujący drzwiami po stronie przedniej kierowcy:
Światło wyjściowe
Regulacja lusterka zewnętrznego, odszranianie
Okno elektryczne
Przełącznik pamięci foteli
Przełącznik oświetlenia
Zamknięcie centralne
Zamykanie dogodne
30
9 Górny panel sterowania:
Dach przesuwny/przesuwny
Przednie/tylne światło kopułkowe
Czujnik deszczu
Zamykanie dogodne
Lusterko do makijażu
Lusterko wsteczne wewnętrzne ściemniacz
Wewnętrzny odbiornik RF
Lusterko wsteczne zewnętrzne ściemniacz
Przełącznik oświetlenia
Mechanizm otwierania drzwi garażowych (USA)
25
10 Radio
Odbiornik nadajnika CTEL dla telefonu MB D-net lub „standardowego” telefonu D-net lub interfejsu CTEL dla telefonu „Handy” D-net (do 31.5.98)
15
11 Podgrzewane siedzenie przednie 20
12 System nagłośnienia: Lewy/prawy wzmacniacz mocy audio 25
13 Moduł sterujący regulacją zakresu reflektorów (z reflektorem ksenonowym)
Światło wsteczne (do przełącznika) (od 1.6.98)
15
14 System parktroniczny (PTS)
Taksometr
5
15 od 1,6,97 do 31,5,99 (modele T):
Wycieraczka tylna
od 1.6.99:
Światło stopu (styk NO):
Światła stopu
Moduł sterujący systemów trakcyjnych
Lampa stopu 3.
Światła stopu przyczepy
15
16 od 1.6.97 do 31.5.99:
Czujnik kąta skrętu kół, do elektronicznego programu stabilności (ESP)
od 1.6.99:
Wycieraczka tylnego okna (model T)
5
17 Tylny moduł sterujący drzwiami po stronie kierowcy:
Komfortowe zamykanie
Przełącznik oświetlenia
Zamknięcie centralne
Lampa wyjściowa
Regulacja lusterka zewnętrznego, odszranianie
Okno elektryczne
Przełącznik pamięci foteli
30
18 Światła z przyczepą
Światła awaryjne z przyczepą (do 31.5.98)
Pomocnicze sygnały zwrotne (do 31.5.98)
Przyczepa ciągła dodatnia (do 31.5.98)
25
19 Klaster przyrządów
Zewnętrzna jednostka monitorująca awarię lampy
Moduł sterowania lampą do jazdy dziennej
Lampa stopu (styki normalnie otwarte; do 31.5.99):
Światła stopu
Moduł sterujący systemu trakcyjnego
Centralna lampa stopu montowana wysoko
Światła stopu przyczepy
10
20 Automatyczna nagrzewnica (HEAT):
Moduł sterujący ogrzewacza z przyciskiem
Czujnik temperatury w samochodzie
Zawór przełączający klapy powietrza świeżego / recyrkulowanego
Klimatyzacja (Tempmatic):
Moduł sterujący z przyciskami klimatyzacji (Tempmatic A/C)
Czujnik temperatury w samochodzie
Zawór przełączający klapy powietrza świeżego / recyrkulowanego
Klimatyzacja (automatyczna):
Moduł sterujący z przyciskami klimatyzacji (automatyczny układ klimatyzacji)
Czujnik emisji (do 31.5.98)
15
21 Nieużywane 15
22 Przełącznik kombinowany:
Wycieraczka szyby przedniej
Lampa czołowa
Pompa spryskiwacza szyby przedniej
Sygnały skrętu, sygnał skrętu, wskaźnik skrętu, sterowanie
10
23 Przednia zapalniczka do papierosów (z podświetleniem popielniczki)
Lampa schowka na rękawice
Mechanizm otwierania drzwi garażowych (USA; do 31.5.98)
15
24 Prawa lampa postojowa
Prawy podobszar gwintowany
Przednie i tylne światła obrysowe boczne prawe
Prawy popychacz przyczepy
Klaster przyrządów
Oświetlenie tablicy rejestracyjnej
Oświetlenie cygara zapalniczki
System czyszczenia reflektorów
15
25 Lewe światło postojowe
Lewa lampa taillamp
Przednie i tylne światła obrysowe boczne z lewej strony
Lewy popychacz przyczepy
7.5
26 Tylne światło przeciwmgielne
Tylne światło przeciwmgielne, przyczepa
7.5
27 Elektroniczna blokada kolumny kierownicy:
Elektryczny moduł sterujący kolumny kierownicy (ESC)
Wężownica
15
28 od 1.6.97 do 31.5.99:
Znak dachowy (taksówki; do 31.5.98)
Zapalniczka cygara
Minibar
10
od 1.6.99: Czujnik kąta skrętu kół z elektronicznym programem stabilności (ESP) 5
29 Silnik dmuchawy
od 1.9.96: Wentylator pomocniczy (silniki 111.943/.973, 112, 604, 605 z kodem 581a)
30
od 1.9.96: Elektryczny wentylator ssący (silnik 111 z kodem 581a) 40
30 Aparatura grzewcza Automatyczna nagrzewnica (HEAT):
Moduł sterujący ogrzewacza z przyciskiem
Pompa obiegowa chłodziwa
Duovalve
Klimatyzacja (Tempmatic):
Moduł sterujący z przyciskami klimatyzacji (Tempmatic A/C)
Pompa obiegowa chłodziwa
Duovalve
Klimatyzacja (automatyczna):
Moduł sterujący z przyciskami klimatyzacji (automatyczny układ klimatyzacji)
Czujnik emisji (do 31.5.98)
10
31 do 31.5.98: Prawe światło mijania 7.5
od 1.6.98: Prawa wiązka mijania 15
32 do 31.5.98: Lewe światło mijania 7.5
od 1.6.98: Lewe światło mijania 15
33 Prawe światło drogowe 7.5
34 Lewe światło drogowe
Wskaźnik świateł drogowych
7.5
35 Lewe i prawe światła przeciwmgielne
Wyłączanie reflektorów (USA)
15
36 Nieużywane
37 od 1.6.98: Wzmacniacz grzałki 25
od 1.6.99: Dla ESP (Bosch) pompy powrotnej (M112, M113) 40
38 Wentylator pomocniczy (silniki 111, 112, 601, 604, 605 z automatyczną klimatyzacją) 30
Wentylator elektryczny 380W (silnik 111 z automatyczną klimatyzacją), M112 USA/Japonia 40
550 W wentylator elektryczny ssący typu ssącego do silników 112, 611 z automatyczną klimatyzacją 60

Numer
Funkcja
A
39 Nieużywane
40 Klaksony 10
41 Światła kierunkowskazów
Wskaźnik sygnału skrętu
Klaksony
Wycieraczka szyby przedniej
Pompa spryskiwacza szyby przedniej
Czujnik deszczu
Odmrażanie tylnej szyby
Wentylator silnika
System wykorzystania ciepła resztkowego silnika
System czyszczenia reflektorów
Światła awaryjne
15
42 Podgrzewacz wody spryskiwacza szyby przedniej 7.5
43 Pompa spryskiwacza szyby przedniej 7.5
44 Wycieraczka szyby przedniej Czujnik deszczu 40
45 System czyszczenia reflektorów 15
Skrzynka bezpieczników w bagażniku (do 30.11.94)
Numer
Funkcja
A
1 Lewy przełącznik zasilania fotela przedniego:
Zagłówek
Oparcie
Wysokość siedzenia
25
2 Włącznik zasilania prawego przedniego siedzenia:
Wysokość siedzenia
Siedzenie do przodu/tyłu
25
3 Lewy przełącznik zasilania fotela przedniego:
Wysokość siedzenia
Siedzenie do przodu/tyłu
25
4 Włącznik zasilania prawego przedniego siedzenia:
Zagłówek
Oparcie
Wysokość siedzenia
25
5 System nagłośnienia: Moduł sterujący wzmacniacza (lewe/prawe głośniki) 25
6 Odtwarzacz CD z możliwością zmiany 7.5
7 Wygodny moduł sterujący: Elektrycznie sterowane okna, dach uchylno-przesuwny – Tylne okna elektryczne 30
8 Zapasowy
9 Przekaźnik komfortu
Wygodny moduł sterujący: Elektrycznie sterowane okna, dach uchylno-przesuwny
7.5
10 Wygodny moduł sterujący: Elektrycznie sterowane okna, dach uchylno-przesuwny – Przednie okna elektryczne 30
11 Moduł sterujący ATA
Moduł sterujący czujnika holowniczego
7.5
12 Moduł sterujący przedniego podgrzewanego siedzenia (HS) 20
13 Dach uchylno-przesuwny 20
14 Zapasowy
15 Zapasowy
16 Zapasowy
17 Nadajnik/odbiornik telefoniczny 7.5
18 Gniazdo, sprzęg przyczepy, 13-biegunowy
Przekaźnik pomp paliwa
25
19 Zapasowy

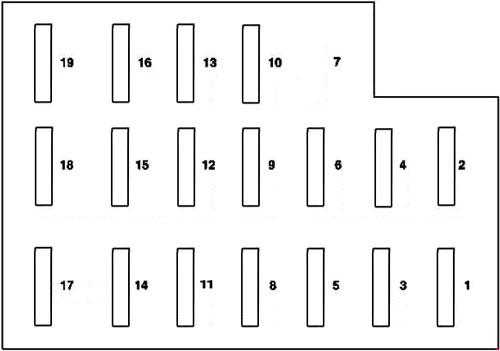

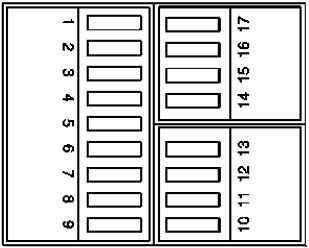

Skrzynka bezpieczników w bagażniku (stan na dzień 1.12.94)

Numer
Funkcja
A
1 do 31.5.97: System nagłośnienia: Moduł sterujący wzmacniacza (lewe/prawe głośniki)
od 1.6.97: Pompa paliwa
25
2 do 31.5.97:
Przekaźnik komfortu
Wygodny moduł sterujący: Elektrycznie sterowane okna, dach uchylno-przesuwny
7.5
od 1.6.97:
Urządzenia systemu pneumatycznego (PSE):
Centralny zamek (pompa)
Światło główne, zacisk 56b dla alarmu przeciwkradzieżowego (ATA)
30
3 do 31.5.97:
Moduł sterujący ATA
Moduł sterujący czujnika holowniczego
Pilot zdalnego sterowania na podczerwień (od 1.12.94 do 31.8.96)
20
od 1.6.97: Moduł sterujący drzwiami po stronie przedniej kierowcy 30
4 od 1.12.94 do 31.8.96: Antena automatyczna, sedany 7.5
od 1.6.97:
Urządzenia systemu pneumatycznego (PSE):
Odmrażacz tylnej szyby
Zamknięcie centralne
Trąbka alarmowa dla alarmu antywłamaniowego (ATA)
40
5 do 31.5.97:
Światła przednie lewe drzwi wejściowe/wyjściowe
Lampa przednie prawe drzwi wejściowe/wyjściowe
7.5
od 1.6.97: Tylny moduł sterujący drzwiami po stronie kierowcy 30
6 do 31.5.97: Gniazdo, sprzęg przyczepy, 13-biegunowy 25
od 1.6.97:
Tylne światło kopułkowe
Lampa bagażnika
Przekaźnik regulacji siedzenia
Tylna lampa kopułkowa (taksówka)
5
7 do 31.5.97: Wygodny moduł sterujący: Okna elektryczne, dach uchylno-przesuwny – Tylne okna elektryczne 30
od 1.6.97:
Dla ATA:
Czujnik pochylenia ATA
Lewy nadajnik i odbiornik podczerwieni (system ochrony wewnętrznej)
Prawy nadajnik i odbiornik podczerwieni (system ochrony wewnętrznej)
Sygnalizator alarmowy z dodatkową baterią
5
8 do 31.5.97: Wygodny moduł sterujący: Okna elektryczne, dach uchylno-przesuwny – Przednie okna elektryczne 30
od 1.6.98 do 31.5.99: System wywołań alarmowych
od 1.6.99:
System połączeń alarmowych (z wyjątkiem USA)
Moduł sterowania E-call
Telefon alarmowy
10
9 do 31.5.97: Dach uchylno-przesuwny 20
od 1.6.98: Pojazdy służbowe
10 Lewy przełącznik zasilania fotela przedniego:
Wysokość tylnego siedzenia
Zagłówek w górę/dół
Oparcie
25
11 Lewy przełącznik zasilania fotela przedniego:
Siedzenie do przodu/tyłu
Wysokość fotela przedniego
25
12 Włącznik zasilania prawego przedniego siedzenia:
Siedzenie do przodu/tyłu
Wysokość fotela przedniego
25
13 Włącznik zasilania prawego przedniego siedzenia:
Wysokość tylnego siedzenia
Zagłówek w górę/dół
Oparcie
25
14 Podgrzewane tylne siedzenie (od 1.12.94 do 31.5.97)
15 Zapasowy
16 Zapasowy
17 Zapasowy

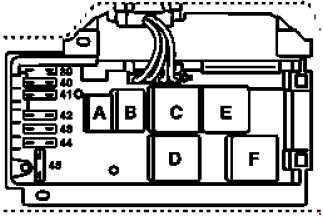

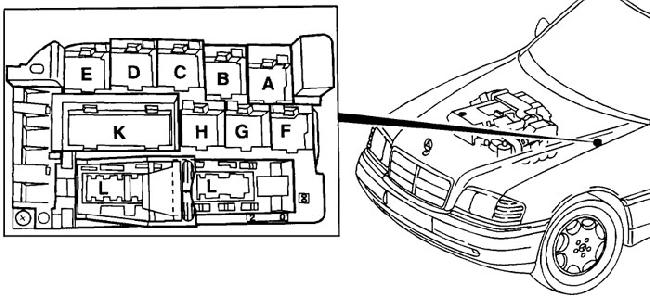

Skrzynka przekaźników

Numer
Przekaźnik
A O2S 2 (po TWC) moduł przekaźnika grzałki
B Moduł przekaźnika pompy ładującej ASR (do 11/94)
Moduł przekaźników AIR
C Pomocniczy moduł przekaźnika wentylatora (etap 1) (11/94-08/95)
Rezerwa (stan na 09/95)
C+D Pomocniczy moduł przekaźnika wentylatora (etap 1 [do 11/94] i 2)
Pomocniczy przekaźnik wentylatora (etap 1) (do 11/94)
Pomocniczy przekaźnik wentylatora (etap 2) (do 11/94)
D Pomocniczy moduł przekaźnika wentylatora (etap 2) (11/94-08/95)
Rezerwa (stan na 09/95)
E Moduł przekaźników HCS
F Moduł przekaźnika dźwiękowego
G Moduł przekaźnika separacyjnego (zacisk 56/56b, światła do jazdy dziennej) (Kanada)
H Przekaźnik wysokociśnieniowy/pompa zwrotna (stan na 06/94)
K Przekaźnik kombinowany (sygnał skrętu/niebezpieczeństwa, ogrzewana szyba tylna, silnik wycieraczki)
L Moduł monitorowania awarii lampy zewnętrznej

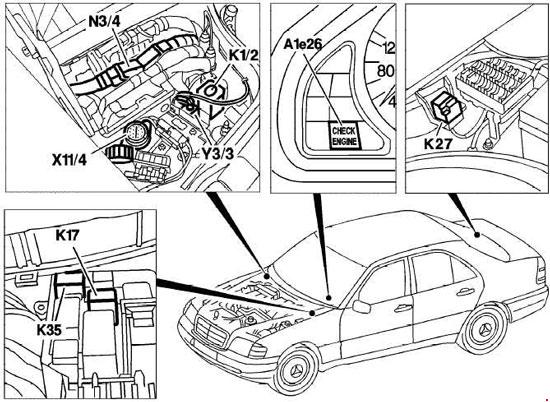

Silnik 111

Numer Funkcja
A1e26 „CHECK ENGINE” MIL
K1/2 Moduł przekaźnika zabezpieczenia przepięciowego (9-biegunowy)
K17 Moduł przekaźników AIR
K27 Moduł przekaźnika pompy paliwa
K35 O2S 2 (po TWC) moduł przekaźnika grzałki
N3/4 Engine control module (HFM-SFI)
X11/4 Złącze łącza danych (odczyt DTC)
Y3/3 Zawór przełączający opóźnienie przełączania biegu jałowego
