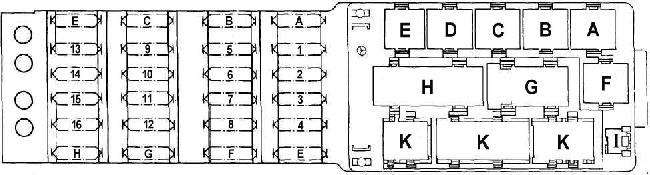

Mercedes-Benz (1985-1996) (W124) – bezpieczniki schemat

Numer A Funkcja
1 16 Skrzynka na rękawiczki Lampa
Zapalniczka cygara
Radio
System mocowania tylnych zagłówków
Tylny Defogger
Tylny system wycieraczek/mywarek
Silnik tylnej szyby osłony przeciwsłonecznej
Dach przesuwny/podnoszony
System centralnego ryglowania/orthopedyczne oparcie
Moduł sterujący SBE (Cabriolet)
Moduł sterujący HS Wygoda
2 16 Wycieraczka/spryskiwacz
Reflektor Wycieraczka/spryskiwacz
Światła główne/światła przeciwmgielne
Fotele elektryczne
Okna zasilane energią elektryczną
Funkcja wygody
3 8 Lampy: Park/Tail/Side Marker/licencja (po prawej)
Oświetlenie: Tabliczka rejestracyjna, zestaw przyrządów, elementy obsługowe, radio, zapalniczka do cygar
Brzęczyk ostrzegawczy
Wycieraczka/myjka reflektora
Elektrycznie regulowane i ogrzewane zewnętrzne lusterka wsteczne
Moduł sterujący HS
Składane zagłówki tylne
Tylne oparcie/ zagłówki
Dach przesuwny/podnoszony
Przełącznik podgrzewacza foteli
Przełącznik RB
Miękki wyłącznik górny zasilania
Regulacja przedniego fotela z pamięcią
Moduł ostrzegawczy pasów bezpieczeństwa
4 8 Lampa przeciwmgielna
Tylne światło przeciwmgielne
5 8 Wyłącznik świateł stopu
Przednie światło kopułkowe
Tachometr
Indukcyjny czujnik prędkości obrotowej
Klaster przyrządów
Moduł monitorowania awarii lampy zewnętrznej
tempomat
Moduł ostrzegawczy
Lampa kontrolna RB
Przełącznik RB
Miękka górna krawędź mocy
Moduł ostrzegawczy pasów bezpieczeństwa
Moduł sterowania lampą do jazdy dziennej
6 8 Sygnał skrętu Zewnętrzny wskaźnik temperatury
Rogi Fanfare
Wtryskiwacze
Przełącznik rozrusznika
Klaster przyrządów
Światła ostrzegawcze ABS
ABS MIL
Moduł sterowania awarią TWC Moduł sterowania awarią Roll bar
Moduł przekaźnika zabezpieczenia przepięciowego Cewki zapłonowe
Moduł przekaźnika czasowego żarowego Lampka sygnalizacyjna ładowania generatora
7 8
161)
Automatyczna kontrola klimatu
Automatyczna przekładnia elektryczna:
Zawór elektromagnetyczny Kickdown
Zawór trybu transmisji
Złącze łącza danych, zacisk 16
Potencjometr zaworu przepustnicy z aktualnym potencjometrem zaworu
Silnik dmuchawy
System sterowania ogrzewaniem/klimatem:
Sprzęgło elektromagnetyczne
Sprężarka klimatyzacji
Pomocniczy przekaźnik wentylatora, zacisk 86 Pomocniczy przekaźnik wentylatora (stopień 2)
O2S (po TWC) moduł przekaźnika grzałki
System kontroli klimatu
Monovalve, duovalve
Pomocnicza pompa płynu chłodzącego
Zawór przełączający klapy powietrza świeżego / recyrkulacyjnego (blok zaworów przełączających)
Moduł przekaźników bezpieczeństwa
Stacjonarny moduł sterowania nagrzewnicą
Zawór przelewowy
Zawór sterujący przedmuchu/zawór wynajmu zbiornika paliwa
Zawór elektromagnetyczny z opóźnieniem przesunięcia
Podgrzewana dysza spryskiwacza szyby przedniej
Podgrzewana spryskiwacz szyby przedniej
Kickdown wyłącznik moduł przekaźnika/ kompresor
Moduł sterujący HFM-SFI
Zawór przełączający EGR 2
Zawór przełączający kolektora dolotowego rezonansu
Zawór przełączający pompy powietrza
Regulowana cewka rozrządu wałka rozrządu
Elektromagnetyczne sprzęgło pompy powietrza
Lampka kontrolna/wskaźnik działania
Lampa zapasowa ASD/ASR/4-MATlC
8 8 Światła postojowe/ogonowe/boczne światła obrysowe (lewe)
Oświetlenie komory silnika
9 8 Oświetlenie elementów sterujących
Oświetlenie dźwigni zmiany biegów
Lampa kopułkowa (z opóźnieniem wyłączenia i lampą do czytania)
Oświetlenie instrumentu reostat
Oświetlenie zewnętrznego przełącznika świateł
Światło lusterka próżności Radio
Funkcja wygody przekaźnika, zacisk 86
Moduł przekaźnika gniazda zasilania
Wyłącznik odblokowujący tylny zagłówek
Tylne okno wyłącznik zaciemnienia przeciwsłonecznego
Przełącznik podgrzewacza foteli Przełącznik RB
Miękki wyłącznik górny zasilania
Przełącznik okna elektrycznego
Moduł diagnostyczny Zegar
System ostrzegania przed zagrożeniami
Sygnalizator akustyczny
10 25 Tylny odmgławiacz
11 16 Moduł sterujący ATA
8 Chłodzenie oleju przekładniowego
Podgrzewacz kolektora dolotowego
Elektryczność gaźnikowa
12 25 Silnik dmuchawy (auto. A/C)
Regulator dmuchawy (auto. A/C)
16 Moduł sterujący ATA
12 25 System alarmowy antywłamaniowy
13 8 Światła główne (lewe światło dolne)
System alarmowy antywłamaniowy
14 8 Światła główne (prawe światła mijania)
System alarmowy antywłamaniowy
15 8 Światła główne (lewe światło drogowe)
16 Światło drogowe lewe z pomocniczym światłem drogowym lewe
16 8 Światła główne (prawe światło drogowe)
Wskaźnik wiązki High Beam
16 Światło drogowe prawe z pomocniczym światłem drogowym prawym
Wskaźnik wiązki High Beam
A 16 Dach przesuwny
Podgrzewane fotele
Siedzenia ortopedyczne
Zagłówki składane/komora tylna
25 Opcjonalne centralne okno zasilania
8 Power soft top control module optional
RB control module
B 8 Opcjonalny moduł sterujący Power soft top Opcjonalny moduł sterującySeat belt extender system
System alarmowy antywłamaniowy
Automatyczne ściemnianie w lusterku wstecznym
Moduł ostrzegawczy pasów bezpieczeństwa, zacisk 86
Moduł sterujący IRCL
Regulowane, ogrzewane lusterka zewnętrzne
Moduł sterujący RB
C 16 System alarmowy antywłamaniowy
Tuner radiowy/wzmacniacz
Wzmacniacze mocy audio
Zmieniarka płyt CD
Antena automatyczna
Odtwarzacz CD
Tylne światło kopułkowe (wagon stacjonarny)
Światło wejściowe/wyjściowe
System alarmowy antywłamaniowy
Przedłużacz pasów bezpieczeństwa (Coupe)
Wyłącznik blokady tylnej klapy (wagon stacjonarny)
Lampa bagażnika (z wyjątkiem wagonu stacjonarnego)
Tylne światła do czytania
Moduł sterujący IRCL
Moduł sterujący CF
Centralny system zamykania
System nagłośnienia
Blokada oparcia (Coupe)
D 16 Wentylator pomocniczy/rezystor pomocniczy
E 25 Przedni fotel pasażera z napędem mechanicznym:
Silnik zagłówka
Grupa silników prawego przedniego/tylnego fotela silnikowego z pamięcią
Silnik oparcia pleców
Fotel kierowcy:
Silnik zagłówka
Grupa silników z lewym przednim/tylnym siedziskiem silnikowym z pamięcią
Silnik oparcia pleców
F 25 Teleskopowa kolumna kierownicy
Przedni fotel pasażera z napędem mechanicznym:
Siedzenie dla silnika przód/tył
Grupa silników prawego przedniego/tylnego fotela silnikowego z pamięcią
Fotel kierowcy:
Siedzenie dla silnika przód/tył
Grupa silników z lewym przednim/tylnym siedziskiem silnikowym z pamięcią
G 16 124 545: 0600, 0700, 0900, 1000: Okna elektryczne (przednie lewe i tylne prawe)
25 124 545: 1200, 1300: okna elektryczne (przednie lewe i tylne prawe)
124 545: 1500, 1600, 2100, 2200, 2500, 2700: Okna z zasilaniem (przód)
H 16 124 545: 0600, 0700, 0900, 1000: Okna elektryczne (przednie prawe i tylne lewe)
25 124 545: 1200, 1300: okna elektryczne (przednie prawe i tylne lewe)
124 545: 1500, 1600, 2100, 2200, 2500, 2700: Elektrycznie sterowane okna (tył)
Przekaźnik
A K5 Przekaźnik gniazda zasilania
B К10 Pomocniczy przekaźnik prerezystorowy wentylatora
Przekaźnik pomocniczy wentylatora K9kl (stan na mój 1992, modele 400E/500E)
C K9 Pomocniczy przekaźnik wentylatora
K9k2 Pomocniczy przekaźnik wentylatorowy Prerezystor pomocniczy (stan na mój 1992, modele 400E/500E)
D K2 Przekaźnik spryskiwacza reflektora
E F14 Pomocniczy uchwyt bezpieczników
K17 Przekaźnik wtrysku powietrza (stan na mój 1992, modele 400E/500E)
F K4 Okno zasilania Przekaźnik
K24 Przekaźnik ulgowy (stan z 1990 roku)
G K18 Przekaźnik ostrzegawczy pasa bezpieczeństwa (tylko model Boupe)
K29/1 Przekaźnik uruchamiania pierwszego biegu (tylko modeloupe’owy)
H N10 Przekaźnik kombinowany
I V1 Power Seat Diode (zastąpiona przez K24 od 1990 r.)
V5 Hamulec postojowy/ASR/Elektroniczny przyspieszacz (stan na mój 1992, modele 400E/500E)
K N7 Zewnętrzna jednostka monitorująca awarię lampy
