Mercedes-Benz S-Class Cabriolet A217 został zaprezentowany w 2015 r. jako otwarta odmiana Klasy S i był oferowany do 2020 r. Korzysta z architektury elektrycznej rodziny W222/C217/A217. W samochodzie występują skrzynki w komorze silnika, przy desce rozdzielczej, przy przednim fotelu pasażera, z tyłu oraz kilka bloków bezpieczników dużej mocy.
Dokumentacja bezpieczników tej platformy jest częściowo wspólna z limuzyną W222 i Coupe C217. W tabelach zachowano pełną numerację, a pozycje odnoszące się wyłącznie do innych odmian są wyraźnie opisane.
Najczęściej szukane bezpieczniki S-Class Cabriolet A217
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Przednia zapalniczka | F460 | 15 A |
| Tylne gniazdo / zapalniczka | F430 | 15 A |
| Gniazdo 12 V w bagażniku | F462 | 15 A |
| Wycieraczki przednie | F109 | 30 A |
| Sprężarka AIRMATIC | F114 / przekaźnik R | 40 A |
| Klakson | F115 / przekaźnik L | 15 A |
| OBD-II / diagnostyka | F204 | 5 A |
| COMAND | F322 | 15 A |
| MAGIC SKY CONTROL | F317 / F482 | 30 A / 7,5 A |
| Układ paliwowy | F469 | 25 A |
A217 korzysta z tej samej rodziny instalacji co Klasa S W222 oraz S-Class Coupe C217. Przy numerach zależnych od nadwozia pierwszeństwo ma dokumentacja właściwa dla Cabrioletu A217.

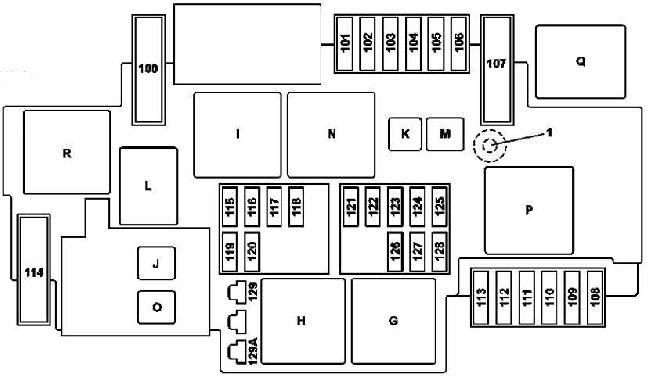

Skrzynka bezpieczników i przekaźników w komorze silnika – F100-F129
| Numer | Funkcja | Amperaż [A] |
| 100 | Wspólna dokumentacja W222: wersja hybrydowa – Pompa próżniowa | 40 |
| 101 | Tuleja przyłączeniowa, obwód 87/2 | 15 |
| 102 | Tuleja przyłączeniowa, obwód 87/2 | 20 |
| 103 | Tuleja przyłączeniowa, obwód 87M4 | 15 |
| 104 | Tuleja przyłączeniowa, obwód 87M4 | 15 |
| 105 | Dotyczy transmisji 722.9: Sterownik pomocniczej pompy oleju skrzyni biegów | 15 |
| 106 | Ogrzewanie strefy spoczynkowej wycieraczek | 25 |
| 107 | Obowiązuje dla silnika 277, 279: Zasilanie rozrusznika / pompy wtórnego powietrza | 60 |
| 108 | Obowiązuje dla dynamicznych reflektorów LED SAE dla ruchu prawostronnego lub dynamicznych reflektorów LED:: Lewy reflektor przedni Prawy przedni reflektor Obowiązuje bez dynamicznej lampy LED SAE dla ruchu prawostronnego lub dynamicznej lampy LED:: Prawy przedni reflektor |
20 |
| 109 | Silnik wycieraczek | 30 |
| 110 | Obowiązuje dla dynamicznego reflektora LED SAE kodu SAE dla ruchu prawostronnego lub dynamicznego reflektora LED:: Lewy reflektor przedni Prawy przedni reflektor Obowiązuje bez dynamicznej lampy LED SAE dla ruchu prawostronnego lub dynamicznej lampy LED:: Lewy reflektor przedni |
20 |
| 111 | Rozrusznik | 30 |
| 112 | Moduł bezpieczników silnika i przekaźników | 5 |
| 113 | Rezerwa | – |
| 114 | Sprężarka AIRMATIC | 40 |
| 115 | Lewy klakson Prawy klakson |
15 |
| 116 | Wspólna dokumentacja W222: wersja hybrydowa – Przekaźnik pompy próżniowej | 5 |
| 117 | Rezerwa | – |
| 118 | Wspólna dokumentacja W222: wersja hybrydowa – sterownik elektronicznego programu stabilności | 5 |
| 119 | Obwód 87/C2 tuleja wtykowa | 15 |
| 120 | Obwód 87/C1 tuleja wtykowa | 7.5 |
| 121 | Sterownik ESP | 5 |
| 122 | Wspólna dokumentacja W222: wersja hybrydowa – przekaźnik HYBRID | 5 |
| 123 | Sterownik Asystenta widoku nocnego | 5 |
| 124 | Wspólna dokumentacja W222: wersja hybrydowa – Wnętrze pojazdu i złącze elektryczne komory silnika | 5 |
| 125 | Przedni sterownik SAM | 5 |
| 126 | Sterownik układu napędowego Wspólna dokumentacja W222: Diesel – Sterownik CDI Dotyczy silnika benzynowego: ME-SFI [ME] sterownik |
5 |
| 127 | Rezerwa | – |
| 128 | Wyłącznik świateł zewnętrznych | 5 |
| 129A | Wspólna dokumentacja W222: wersja hybrydowa – Przekaźnik rozrusznika – zacisk 50 | 30 |
| 129B | A217 / wersje niehybrydowe: Przekaźnik rozrusznika – zacisk 50 | 30 |
| Przekaźnik | ||
| G | Obwód komory silnika 15 przekaźnik | |
| H | Przekaźnik rozrusznika – zacisk 50 | |
| I | Przekaźnik próżniowy pompy hamulcowej | |
| J | Wspólna dokumentacja W222: wersja hybrydowa – przekaźnik HYBRID | |
| K | Przekaźnik pompy oleju przekładniowego | |
| L | Przekaźnik klaksonu | |
| M | Przekaźnik ogrzewania strefy spoczynkowej wycieraczek | |
| N | Obwód 87M przekaźnik | |
| O | A217 / wersje niehybrydowe: Przekaźnik rozrusznika – zacisk 15 | |
| P | Przekaźnik wtórnego wtrysku powietrza | |
| Q | Wspólna dokumentacja W222: wersja hybrydowa – Przekaźnik pompy próżniowej | |
| R | Przekaźnik AIRMATIC | |

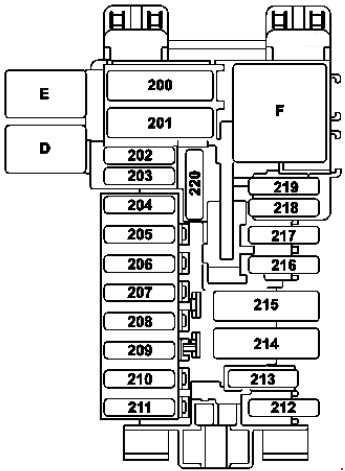

Panel bezpieczników deski rozdzielczej – F200-F220
| Numer | Funkcja | Amperaż [A] |
| 200 | Przedni sterownik SAM | 40 |
| 201 | Przedni sterownik SAM | 40 |
| 202 | Syrena alarmowa | 5 |
| 203 | W222: Sterownik ogrzewania fotela kierowcy | 30 |
| 204 | Złącze diagnostyczne | 5 |
| 205 | Elektroniczna stacyjka EIS/EZS | 7.5 |
| 206 | Zegar analogowy | 5 |
| 207 | Sterownik klimatyzacji | 20 |
| 208 | Zestaw wskaźników | 7.5 |
| 209 | Klimatyzator przedni | 5 |
| 210 | Moduł kolumny kierownicy | 10 |
| 211 | Rezerwa | – |
| 212 | Rezerwa | – |
| 213 | Sterownik ESP | 25 |
| 214 | Rezerwa | – |
| 215 | Rezerwa | – |
| 216 | Rezerwa | – |
| 217 | Wersja japońska: Sterownik komunikacji krótkiego zasięgu | 5 |
| 218 | Sterownik SRS | 5 |
| 219 | Sterownik czujnika masy fotela (WSS) Rozpoznawanie zajętego przedniego siedzenia pasażera i ACSR |
5 |
| 220 | Przekaźnik MAGIC VISION CONTROL | 15 |
| Przekaźnik | ||
| D | Przekaźnik MAGIC VISION CONTROL | |
| E | Przekaźnik rezerwowy | |
| F | Przekaźnik, obwód 15R | |

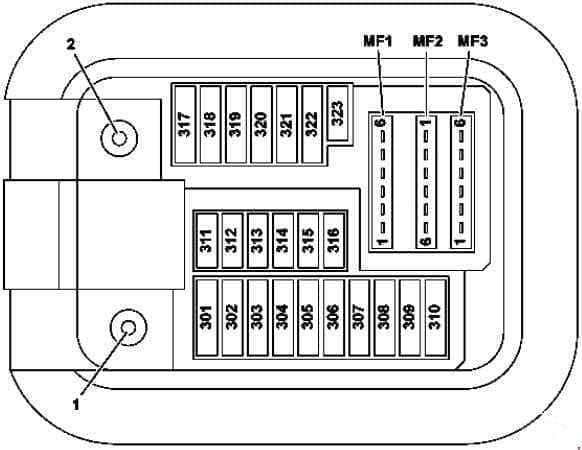

Skrzynka bezpieczników przy przednim fotelu pasażera – F301-F323 i MF
| Numer | Funkcja | Amperaż [A] |
| 301 | Taksometr / adapter lusterka taxi | 5 |
| 302 | Sterownik prawych przednich drzwi | 30 |
| 303 | W222: Sterownik drzwi tylnych z lewej strony A217: tylny sterownik |
30 |
| 304 | W222: Sterownik prawych tylnych drzwi A217: tylny sterownik |
30 |
| 305 | Sterownik fotela kierowcy | 30 |
| 306 | Sterownik fotela pasażera | 30 |
| 307 | W222: Inteligentny moduł serwo dla DIRECT SELECT | 20 |
| A217: Sterownik ogrzewania fotela kierowcy | 30 | |
| 308 | Sterownik ogrzewania przedniego fotela pasażera | 30 |
| 309 | Sterownik systemu połączeń alarmowych Moduł komunikacyjny usług telematycznych Sterownik HERMES |
5 |
| 310 | Sterownik ogrzewania postojowego | 25 |
| 311 | Silnik dmuchawy tylnej | 10 |
| 312 | Górny panel sterowania | 10 |
| 313 | Wspólna dokumentacja W222: wersja hybrydowa – Sterownik elektroniki siłowej | 10 |
| 314 | A217: System alarmowy antykradzieżowy (oznaczenie w koordynacji) | 7.5 |
| 315 | Sterownik układu napędowego Dotyczy silnika benzynowego: Sterownik ME-SFI Wspólna dokumentacja W222: silnik 642/651 – sterownik CDI |
10 |
| 316 | Rezerwa | – |
| 317 | W222: Panoramiczny, przesuwany moduł sterujący okna przeciwsłonecznego A217: MAGIC SKY CONTROL sterownik |
30 |
| 318 | Wyświetlacz Audio/COMAND | 15 |
| 319 | Panoramiczny, przesuwany moduł sterujący do okien dachowych A217: Sterownik rolety panoramicznego dachu |
30 |
| 320 | Sterownik Active Body Control Sterownik AIRMATIC – wersje bez Active Body Control |
15 |
| 321 | A217: Inteligentny moduł serwo dla DIRECT SELECT | 20 |
| 322 | Sterownik COMAND | 15 |
| 323 | Sterownik dodatkowego systemu ograniczającego | 7.5 |
| MF1/1 | Wersja japońska: Sterownik komunikacji krótkiego zasięgu | 7.5 |
| MF1/2 | Kamera wielofunkcyjna Kamera stereoskopowa |
7.5 |
| MF1/3 | Czujnik deszczu/światła z dodatkowymi funkcjami Górny panel sterowania |
7.5 |
| MF1/4 | Sterownik fotela kierowcy | 7.5 |
| MF1/5 | Sterownik fotela pasażera | 7.5 |
| MF1/6 | Moduł kolumny kierownicy | 7.5 |
| MF2/1 | Generator zapachu AIR-BALANCE | 5 |
| MF2/2 | Panel sterowania Audio/COMAND Touchpad |
5 |
| MF2/3 | Sterownik ESP | 5 |
| MF2/4 | Wyświetlacz head-up | 5 |
| MF2/5 | Wspólna dokumentacja W222: wersja hybrydowa – Elektryczna sprężarka czynnika chłodniczego | 5 |
| MF2/6 | Rezerwa | – |
| MF3/1 | Przedni sterownik SAM | 5 |
| MF3/2 | Sterownik czujników radarowych | 5 |
| MF3/3 | Silnik wentylatora COMAND | 5 |
| MF3/4 | Grupa przycisków na desce rozdzielczej po stronie kierowcy Grupa przycisków środkowej tablicy przyrządów |
5 |
| MF3/5 | Tylny sterownik klimatyzacją | 5 |
| MF3/6 | od 01.06.2016 r: Przełącznik antenowy do ogrzewania telefonicznego i stacjonarnego | 5 |
Tylna skrzynka bezpieczników i przekaźników – F400-F496
| Numer | Funkcja | Amperaż [A] |
| 400 | Sterownik systemu parkowania (Active Parking Assist lub kamera 360-stopniowa) | 10 |
| 401 | Sterownik pokrywy bagażnika | 5 |
| 402 | Kontroler rozrywki z tyłu | 7.5 |
| 403 | Rezerwa | – |
| 404 | Sterownik ogrzewacza podłokietników | 7.5 |
| 405 | Sterownik wzmacniacza audio Sterownik wysokotonowego przetwornika wysokotonowego z lewymi drzwiami przednimi Sterownik wysokotonowego przetwornika wysokotonowego z prawej strony drzwi wejściowych |
7.5 |
| 406 | Rezerwa | – |
| 407 | Rezerwa | – |
| 408 | Jednostka tunera | 5 |
| 409 | Sterownik kamery 360 Kamera cofania |
5 |
| 410 | Sterownik osłoną kamery | 5 |
| 411 | Sterownik monitora ciśnienia w oponach | 5 |
| 412 | Sterownik ogrzewania tylnego siedzenia | 7.5 |
| 413 | Lewy wyświetlacz tylny Prawy tylny wyświetlacz |
10 |
| 414 | Wzmacniacz/kompensator tylnego systemu telefonii komórkowej Tylna podstawka pod telefon komórkowy Tylna płyta kontaktowa telefonu komórkowego Moduł telefoniczny z Bluetooth® (profil SAP) |
7.5 |
| 415 | Rezerwa | – |
| 416 | Rezerwa | – |
| 417 | Sterownik rozpoznawania przyczepy | 20 |
| 418 | Rezerwa | – |
| 419 | Rezerwa | – |
| 420 | Sterownik przetwornicy DC/AC | 30 |
| 421 | Pompa pneumatyczna foteli wielokonturowych | 30 |
| 422 | W222: Sterownik prawych tylnych drzwi | 30 |
| 423 | Rezerwa | – |
| 424 | Tylny sterownik SAM | 40 |
| 425 | Rezerwa | – |
| 426 | Wzmacniacz basowy | 30 |
| 427 | Sterownik ogrzewacza podłokietników | 20 |
| 428 | Sterownik rozpoznawania przyczepy | 15 |
| 429 | Tylny uchwyt kubka | 10 |
| 430 | Tylna zapalniczka / gniazdo 12 V Gniazdo 12 V w tylnej konsoli środkowej Lewe gniazdo 12 V w tylnej konsoli środkowej |
15 |
| 431 | Tylna lodówka / schowek chłodzony | 15 |
| 432 | Tylny sterownik SAM | 10 |
| 433 | Sterownik AdBlue® | 25 |
| 434 | Sterownik AdBlue® | 15 |
| 435 | Sterownik AdBlue® | 20 |
| 436 | Tylny uchwyt kubka | 20 |
| 437 | Rezerwa | – |
| 438 | A217 z silnikiem 157: Silnik prawej klapy wydechowej | 7.5 |
| 439 | A217 z silnikiem 157: Silnik lewej klapy wydechowej | 7.5 |
| 440 | Rezerwa | – |
| 441 | Rezerwa | – |
| 442 | Rezerwa | – |
| 443 | Rezerwa | – |
| 444 | Rezerwa | – |
| 445 | Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy | 5 |
| 446 | Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO | 5 |
| 447 | Wspólna dokumentacja W222: wersja hybrydowa – sterownik systemu zarządzania bateriami | 7.5 |
| 448 | Rezerwa | – |
| 449 | Rezerwa | – |
| 450 | Rezerwa | – |
| 451 | Gniazdo przyczepy | 15 |
| 452 | Czujnik radarowy zderzaka tylnego z lewej strony Prawy tylny czujnik radarowy zderzaka Centralny czujnik radarowy zderzaka tylnego |
5 |
| 453 | Czujnik radarowy zderzaka przedniego z lewej strony Czujnik radarowy prawego przedniego zderzaka Sterownik COLLISION PREVENTION ASSIST |
5 |
| 454 | Sterownik AdBlue® Sterownik układu paliwowego |
5 |
| 455 | Sterownik skrzyni biegów VGS | 15 |
| 456 | Rezerwa | – |
| 457 | Dotyczy akumulatora litowo-jonowego: Kondensator akumulatora rozruchowego | 7.5 |
| 458 | Rezerwa | – |
| 459 | Rezerwa | – |
| 460 | Przednia zapalniczka z podświetleniem popielniczki | 15 |
| 461 | Prawe gniazdo 12 V w tylnej konsoli środkowej Gniazdo 12 V Sterownik przetwornicy DC/AC |
15 |
| 462 | Gniazdo 12 V w bagażniku | 15 |
| 463 | Rezerwa | – |
| 464 | Sterownik rozpoznawania przyczepy | 20 |
| 465 | Elektryczny sterownik hamulca postojowego | 30 |
| 466 | Sterownik lewych drzwi przednich | 30 |
| 467 | Sterownik KEYLESS-GO | 10 |
| 468 | Elektryczny sterownik hamulca postojowego | 30 |
| 469 | Sterownik układu paliwowego | 25 |
| 470 | Sterownik ogrzewania lewego tylnego siedzenia Sterownik ogrzewania tylnego siedzenia |
30 |
| 471 | Sterownik ogrzewania prawego tylnego siedzenia | 30 |
| 472 | A217: tylny sterownik | 30 |
| 473 | Sterownik rozpoznawania przyczepy | 20 |
| 475 | Sterownik wzmacniacza audio | 40 |
| 476 | Sterownik wzmacniacza audio | 40 |
| 477 | Sterownik aktywnej klamry pasa A217: tylny sterownik |
40 |
| 478 | Sterownik lewego tylnego fotela | 30 |
| 479 | Sterownik aktywnej klamry pasa | 40 |
| 480 | Sterownik prawego tylnego fotela | 30 |
| 481 | Lewy przedni odwracalny napinacz pasa | 5 |
| 482 | W222: MAGIC SKY CONTROL sterownik | 5 |
| A217: MAGIC SKY CONTROL sterownik | 7.5 | |
| 483 | Prawy przedni odwracalny napinacz pasa | 5 |
| 484 | Sterownik prawego tylnego fotela Sterownik lewego tylnego fotela |
7.5 |
| 485 | Sterownik aktywnej klamry pasa | 5 |
| 486 | Wspólna dokumentacja W222: wersja hybrydowa – Sterownik systemu zarządzania bateriami Sterownik elektroniki siłowej |
10 |
| 487 | Elektryczny sterownik hamulca postojowego | 5 |
| 488 | Tylny sterownik SAM | 5 |
| 489 | Przedni radar dalekiego zasięgu | 5 |
| 490 | Pompa pneumatyczna foteli wielokonturowych | 5 |
| 491 | Sterownik pokrywy bagażnika | 40 |
| 492 | Prawy przedni odwracalny napinacz pasa | 40 |
| 493 | Rezerwa | – |
| 494 | Tylny sterownik SAM | 40 |
| 495 | Ogrzewanie tylnej szyby | 40 |
| 496 | Lewy przedni odwracalny napinacz pasa | 40 |
| Przekaźnik | ||
| S | Obwód wewnętrzny pojazdu 15 przekaźnik | |
| T | Przekaźnik ogrzewania tylnej szyby | |
| U | Tylne uchwyty na napoje i gniazda zasilania | |
| V | Przekaźnik AdBlue® | |
| W | Obwód 15R przekaźnik | |
| X | Przednie fotele, schowek chłodzony i gniazda zasilania | |
| Y | Przekaźnik rezerwowy | |
Blok bezpieczników dużej mocy w komorze silnika

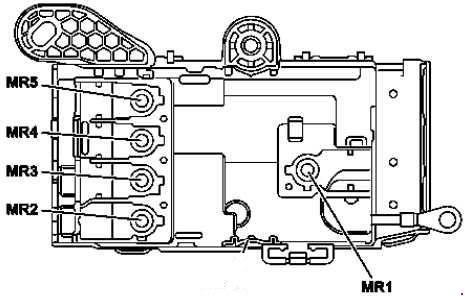

Widok od dołu

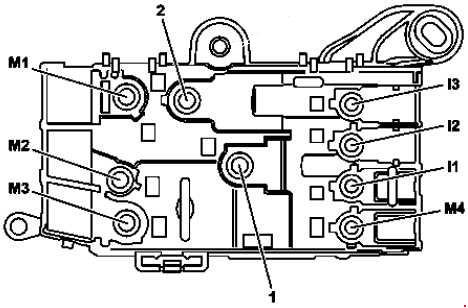

Widok z góry
| Numer | Funkcja | Amperaż [A] |
| M3 | Wspólna dokumentacja W222: wersja hybrydowa – maszyna elektryczna | 500 |
| A217 / wersje niehybrydowe: alternator | 500 | |
| M1 | Wspólna dokumentacja W222: wersja hybrydowa – maszyna elektryczna | – |
| A217 / wersje niehybrydowe: rozrusznik | – | |
| MR5 | Elektryczny sterownik wspomagania kierownicy | 100 |
| MR2 | Silnik wentylatora | 100 |
| M4 | Wspólna dokumentacja W222: wersja hybrydowa – Sterownik skrzyni biegów VGS | 100 |
| I1 | Rezerwa | – |
| M2 | Wspólna dokumentacja W222: Diesel – moduł świec żarowych | 150 |
| MR1 | Bezpiecznik silnika i moduł przekaźników | 60 |
| MR3 | Rezerwa | – |
| MR4 | Obowiązuje dla silnika 277, 279: Silnik wentylatora | 150 |
| I2 | Rezerwa | – |

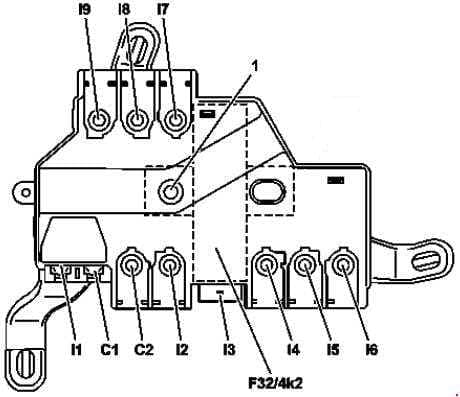

Wewnętrzny blok bezpieczników dużej mocy
| Numer | Funkcja | Amperaż [A] |
| I7 | Prawa skrzynka bezpiecznikowa A-filarowa | 125 |
| I2 | Lewy moduł bezpiecznikowy i przekaźnikowy | 125 |
| C2 | Rezerwa | – |
| I8 | Rezerwa | – |
| I9 | Rezerwa | – |
| I3 | Przyłącze przekaźnika odłączającego prąd bez obciążenia | – |
| C1 | Regulator dmuchawy | 40 |
| I1 | Sterownik ESP | 40 |
| I4 | Rezerwa | – |
| I6 | Tylny moduł bezpiecznikowy i przekaźnikowy | 60 |
| I5 | Prawa skrzynka bezpiecznikowa A-filarowa | 60 |

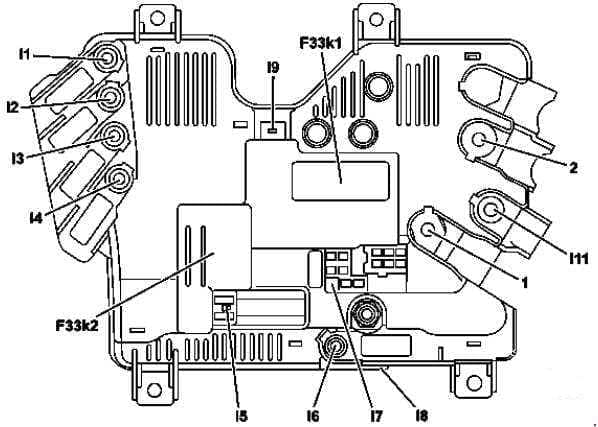

Tylny blok bezpieczników dużej mocy
| Numer | Funkcja | Amperaż [A] |
| I3 | Rezerwa | – |
| I2 | Sterownik ogrzewania przedniej szyby | 125 |
| I7 | Wspólna dokumentacja W222: wersja hybrydowa – Odłącznik wysokiego napięcia | 7.5 |
| I4 | Tylny moduł bezpiecznikowy i przekaźnikowy | 150 |
| I6 | Funkcja ECO start/stop – dodatkowy akumulator | 200 |
| I7 | Funkcja ECO start/stop – dodatkowy akumulator Przedni sterownik SAM Elektroniczna stacyjka EIS/EZS |
10 |
| I1 | Rezerwa | – |
| I11 | Rezerwa | – |
| I7 | Przedni sterownik SAM | 10 |
| I8 | Funkcja ECO start/stop dodatkowe podłączenie przekaźnika akumulatora | – |
| I5 | Wspólna dokumentacja W222: wersja hybrydowa – pirofuza wysokiego napięcia wyzwalana przez jednostkę sterującą dodatkowego systemu zabezpieczającego | – |
| I9 | Przyłącze przekaźnika odłączającego | – |
Ważne dla Cabrioletu A217: część funkcji nadwozia i zabezpieczeń różni się od Coupe. W dokumentacji A217 występuje m.in. osobne przypisanie alarmu ATA (F314), a wyposażenie związane z otwartym nadwoziem należy zawsze weryfikować według karty konkretnego samochodu.
Uwaga: obsada zależy od silnika, rynku, daty produkcji i wyposażenia, m.in. AIRMATIC/ABC, MAGIC SKY CONTROL, Night View Assist, Burmester, KEYLESS-GO, DISTRONIC i systemów telematycznych. Przy rozbieżności pierwszeństwo ma karta bezpieczników konkretnego samochodu lub dokumentacja dobrana po numerze VIN.
