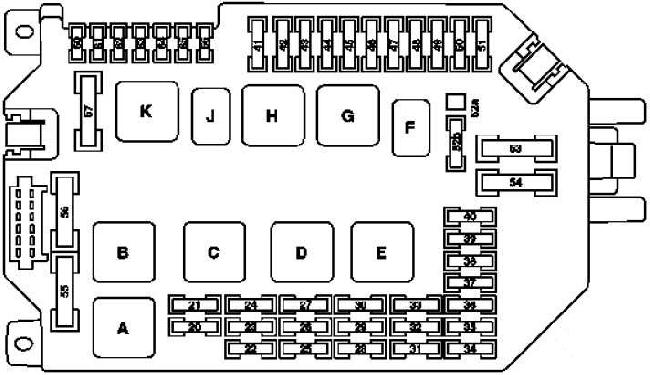

Skrzynka bezpieczników w komorze silnika
| Numer | Funkcja | A |
| 20 | Dotyczy silników 629, 642, 651: Jednostka sterująca CDI Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Jednostka sterująca ME-SFI [ME |
10 |
| 21 | Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Zacisk 87 M1 i tuleja złącza Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642: Jednostka sterująca CDI Przekaźnik pompy paliwa Obowiązuje dla modelu 221 z silnikiem 651: Zawór regulacji ilościowej |
20 |
| 22 | Dotyczy silników 156, 157, 272, 273, 276, 278: Zacisk 87 tuleja złącza |
15 |
| 23 | up 2008:do roku 2008: Zacisk 87 tuleja złącza Dotyczy silnika 275 (model 216): Zacisk 87 M1 i tuleja przyłączeniowa Obowiązuje dla silnika 273 (model 216): Zacisk 87 M2e tuleja złącza M2e Dotyczy silnika 272, 273 (model 221): Zacisk 87M2i tuleja złącza Dotyczy silnika 642: Zacisk 87 tuleja złącza od 2009 roku: Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Zacisk 87 tuleja złącza Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642: Zacisk 87 tuleja złącza Dotyczy silników 156, 157, 272, 273, 276, 278: Zacisk 87M2e tuleja złącza Obowiązuje dla silnika 275: Zacisk 87 Tuleja złącza M2i Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642: Zacisk 87 tuleja złącza Obowiązuje dla modelu 221 z silnikiem 651: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
20 |
| 24 | Dotyczy silników 157, 272, 273, 276, 278: Zacisk 87M1e tuleja złącza Dotyczy silnika 642: Jednostka sterująca CDI |
25 |
| 25 | Klaster przyrządów | 7.5 |
| 26 | Lewy przedni zespół świateł | 10 |
| 27 | Prawy przedni reflektor | 10 |
| 28 | Obowiązuje dla silnika 275: Jednostka sterująca EGS Obowiązuje bez silnika 275: W pełni zintegrowane sterowanie przekładnią (VGS) |
7.5 |
| 29 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 5 |
| 30 | Dotyczy silników 629, 642, 651: Jednostka sterująca CDI Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Jednostka sterująca ME-SFI [ME Jednostka sterująca pompą paliwa |
7.5 |
| 31 | S 400 Hybrydowy: Elektryczna sprężarka czynnika chłodniczego | 5 |
| 32 | Obowiązuje dla modelu z funkcją ECO start/stop: Pomocniczy zespół sterujący pompą oleju przekładniowego S 400 Hybrydowy: Jednostka sterująca pompą pomocniczą oleju przekładniowego |
15 |
| 33 | Obowiązuje od 1.9.10 bez modelu S 400 Hybrid: Jednostka sterująca ESP S 400 Hybrydowy: Jednostka sterująca systemu zarządzania bateriami Sterownik przetwornicy DC/DC Sterownik elektroniki siłowej |
5 |
| 34 | S 400 Hybrydowy: Jednostka sterująca układu hamulcowego z odzyskiwaniem energii | 5 |
| 35 | Elektryczny sterownik hamulca postojowego | 5 |
| 36 | Złącze łącza danych (Pin 16) | 10 |
| 37 | Dla jednostki sterującej EIS | 7.5 |
| 38 | Centralna jednostka sterująca bramy | 7.5 |
| 39 | Klaster przyrządów | 7.5 |
| 40 | Górny panel sterowania | 7.5 |
| 41 | Silnik wycieraczek podrzędnych | 30 |
| 42 | Silnik wycieraczek głównych | 30 |
| 43 | Przednia zapalniczka cygarowa z podświetleniem popielniczki | 15 |
| 44 | – | – |
| 45 | S 400 Hybrydowy: Pompa obiegowa elektroniki siłowej 1 | 5 |
| 46 | W221 z aktywną kontrolą nadwozia (ABC), model 216: Jednostka sterująca ABC W221 bez aktywnej kontroli nadwozia (ABC): AIRmatic z jednostką sterującą ADS |
15 |
| 47 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika Silnik kolumny kierownicy w górę/dół |
15 |
| 48 | do roku 2008: Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym od 2009 roku: Kolumna kierownicy w silniku/bez silnika |
15 |
| 49 | Moduł kolumny kierownicy | 10 |
| 50 | Jednostka sterująca AAC [KLA | 15 |
| 51 | do roku 2008: Wyświetlacz COMAND | 7.5 |
| od 2009 roku: Wyświetlacz COMAND Wyświetlacz SPLITVIEW |
5 | |
| 52 A | W221: Lewy klakson Prawy klakson |
15 |
| 52 B | W221, C216: Lewy klakson Prawy klakson |
15 |
| 53 | – | – |
| 54 | Jednostka recyrkulacji powietrza AC | 40 |
| 55 | Dotyczy silnika benzynowego: Elektryczna pompa powietrza | 60 |
| 56 | W221 bez aktywnej kontroli nadwozia (ABC): Sprężarka AIRmatic | 40 |
| 57 | do roku 2008: Piec postojowy Wiper Park | 40 |
| od 2009 roku: Piec postojowy Wiper Park | 30 | |
| 60 | od 2009 roku: Elektrohydrauliczne wspomaganie kierownicy | 5 |
| 61 | C216; W221 – od 2009 r: Jednostka sterująca systemami ograniczania prędkości | 7.5 |
| W221; do 2008 r: Jednostka sterująca systemami ograniczania prędkości | 10 | |
| 62 | Jednostka sterująca Asystenta widoku nocnego | 5 |
| 63 | Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642 od 1.9.08: czujnik kondensacji filtra paliwa z elementem grzejnym | 15 |
| 64 | W221 od 1.9.06: Cewka elektromagnetyczna zagłówka kierowcy NECK-PRO Przedni pasażer NECK-PRO – cewka elektromagnetyczna zagłówka |
7.5 |
| W221 od dnia „09: Cewka elektromagnetyczna zagłówka kierowcy NECK-PRO Przedni pasażer NECK-PRO – cewka elektromagnetyczna zagłówka |
10 | |
| 65 | Obowiązuje od 1.6.09: Złącze 12 V w skrzynce rękawicowej | 15 |
| 66 | Jednostka sterująca DTR (Distronic lub Distronic Plus) | 7.5 |
| Przekaźnik | ||
| A | Przekaźnik pompy powietrza | |
| B | Przekaźnik sprężarki zawieszenia powietrza | |
| C | Zacisk 87 przekaźnik, silnik | |
| D | Zacisk 15 przekaźnika | |
| E | Zacisk 87 przekaźnik, podwozie | |
| F | Przekaźnik klaksonu | |
| G | Zacisk 15R przekaźnika | |
| H | Obwód 50 przekaźnik, rozrusznik | |
| J | Obwód 15 przekaźnik, rozrusznik | |
| K | Przekaźnik nagrzewnicy wycieraczki | |

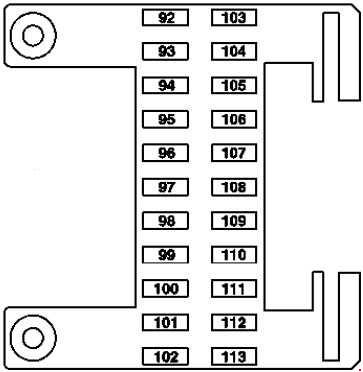

Lewa skrzynka bezpiecznikowa deski rozdzielczej
| Numer | Funkcja | A |
| 92 | Lewy przedni fotel sterujący | 40 |
| 93 | Jednostka sterująca systemów ograniczających ruch Wersja USA: System kontroli wagi (WSS) |
7.5 |
| 94 | od 2009 roku: Kamera wielofunkcyjna | 5 |
| 95 | – | – |
| 96 | Jednostka sterująca ciśnienia w oponach [RDK | 5 |
| 97 | W221: Sterownik audio/wideo (tylny system rozrywki) | 7.5 |
| 98 | System rozrywki z tyłu: Odtwarzacz DVD (od 2009) | 7.5 |
| 99 | od 2009 roku: Wyświetlacz COMAND Wyświetlacz SPLITVIEW |
7.5 |
| 100 | od 2009 roku: Jednostka sterująca interfejsem medialnym | 5 |
| 101 | System rozrywki z tyłu: Lewy wyświetlacz tylny Prawy tylny wyświetlacz |
10 |
| 102 | Jednostka sterująca prawego przedniego siedzenia | 40 |
| 103 | Jednostka sterująca ESP | 7.5 |
| 104 | Jednostka sterująca tunerem audio | 40 |
| 105 | – | – |
| 106 | Wersja japońska: Jednostka sterująca elektronicznym poborem opłat drogowych (ETC) Obowiązuje w Korei Południowej od 1.9.10: złącze TV/Tuner Obowiązuje dla nawigacji; od 2009 r: Procesor nawigacji |
1 |
| 107 | Jednostka sterująca SDAR (radio satelitarne SIRIUS) (W221 od 2009 r.) Cyfrowe radio: Cyfrowa jednostka sterująca nadawaniem programów radiowych i telewizyjnych Radio HD: Jednostka sterująca tunera o wysokiej rozdzielczości |
5 |
| 108 | W221: Tylna jednostka sterująca klimatyzacją | 5 |
| 109 | W221: Złącze pośrednie dmuchawy tylnej | 15 |
| 110 | W221: Lewa tylna wielokontraktowa jednostka sterująca oparcia tylnego Prawy tylny wielokonturowy zespół sterujący oparcia tylnego |
7.5 |
| 111 | Tylne wielokonturowe siedzisko lub tylny system rozrywki (model 221): Sterownik RCP [HBF | 5 |
| 112 | W221; do 2008 r: Sterownik lewych drzwi wejściowych Sterownik prawych drzwi wejściowych S 400 Hybrydowy: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
5 |
| 113 | S 400 Hybrydowy: Moduł sterujący przetwornicy DC/DC | 5 |

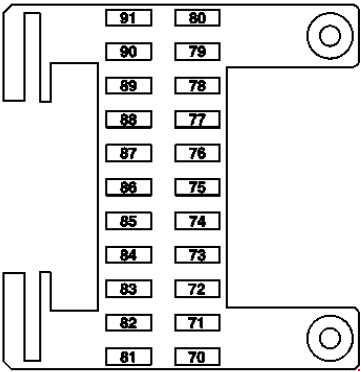

Skrzynka bezpiecznikowa prawej deski rozdzielczej
| Numer | Funkcja | A |
| 70 | C216: Prawa jednostka sterująca drzwiami W221: Sterownik prawych drzwi wejściowych |
40 |
| 71 | Bezklawiszowa jednostka sterująca Go | 15 |
| 72 | S 400 Hybrydowy: Separator pirotechniczny | 7.5 |
| 73 | Wersja japońska: Jednostka sterująca COMAND System wywołań alarmowych TELE AID (od 2009 r.): Jednostka sterująca systemem połączeń alarmowych |
5 |
| 74 | TLC [HDS] jednostka sterująca (zdalne zamykanie bagażnika) | 30 |
| 75 | S 400 Hybrydowy: Jednostka sterująca systemu zarządzania bateriami Sterownik elektroniki siłowej |
10 |
| 76 | S 400 Hybrydowy: Przekaźnik pompy próżniowej (+) | 15 |
| Obowiązuje dla modelu 221 z silnikiem 642.8: Zasilanie przekaźników AdBlue® | – | |
| 77 | Zaawansowany system dźwięku: Wzmacniacz dźwięku (od 2009) | 50 |
| 78 | S 65 AMG z silnikiem 275: Dodatkowy przekaźnik wentylatora (od 2009) Obowiązuje dla modelu 221 z silnikiem 642.8: Zasilanie przekaźników AdBlue® (od 2009 |
25 |
| S 400 Hybrid, CL 63 AMG z silnikiem 157, 278: Pompa obiegowa chłodnicy powietrza doładowującego (od 2009) |
15 | |
| 79 | Sygnalizator alarmu z dodatkową baterią | 7.5 |
| 80 | C216: Sterownik drzwi lewych W221: Sterownik lewych drzwi przednich |
40 |
| 81 | C216: Tylna jednostka sterująca | 30 |
| W221: Sterownik drzwi tylnych z lewej strony | 40 | |
| 82 | C216: Tylna jednostka sterująca | 30 |
| W221: Sterownik drzwi tylnych z lewej strony | 40 | |
| 83 | Inteligentny moduł serwo dla DIRECT SELECT | 30 |
| 84 | Zaawansowany system dźwięku: Cyfrowy procesor dźwięku (od 2009) | 20 |
| 85 | Obowiązuje dla AMG: listwy progowe podświetlane (od 2009 r.) | 10 |
| 86 | – | – |
| 87 | – | – |
| 88 | – | – |
| 89 | – | – |
| 90 | Piec stacjonarny: Grzejnik STH (model 216) STH lub HB (model 221) |
20 |
| 91 | Piec stacjonarny: Odbiornik radiowy STH do zdalnego sterowania S 400 Hybrydowy: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
5 |
Bezpieczniki i skrzynka przekaźników z tyłu
| Numer | Funkcja | A |
| 115 | Podgrzewana szyba tylna | 50 |
| 116 | Obowiązuje dla silników 157, 275, 278: Pompa obiegowa chłodnicy powietrza doładowującego Dotyczy silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnika S 400 Hybrydowy: Pompa obiegowa elektroniki siłowej 2 |
10 |
| 117 | Tylna zapalniczka do cygar | 15 |
| 118 | Obowiązuje dla silników 272, 273, 642: Pompa paliwa (do 2008 r.) Obowiązuje dla modelu 221 z silnikiem 629, 642: Pompa paliwowa (od 2009) |
30 |
| S 400 Hybrydowy: Pompa obiegowa elektroniki siłowej 1 Obowiązuje dla modelu 642.8 i silnika 651 od 1.6.11: Sprężarka czynnika chłodniczego z magnesem |
15 | |
| 119 | Przednia centralna jednostka sterująca | 7.5 |
| 120 | – | – |
| 121 | Jednostka sterująca tunerem audio | 10 |
| 122 | Jednostka sterująca COMAND | 7.5 |
| 123 | W221: Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 124 | W221: Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 125 | do 31.5.09: Układ sterowania głosowego (VCS) | 5 |
| 126 | Górny pulpit sterujący | 25 |
| 127 | Pompa lędźwiowa (od 2009 r.) Pneumatyczna pompa wielosegmentowa (lewe/prawe przednie wielosegmentowe fotele wielosegmentowe) Pneumatyczna pompa do dynamicznego sterowania siedziskiem (lewe i prawe dynamiczne, wielokonturowe siedzisko) |
30 |
| 128 | Obowiązuje dla silnika 275 (do 2008 r.): Jednostka sterująca pompą paliwa Obowiązuje dla silników 156, 157, 272, 273, 275, 276, 278, 642 (od 2009 r.): Jednostka sterująca pompą paliwa |
25 |
| 129 | do roku 2008: Górny pulpit sterujący (Power glass tilting/sliding roof) od 2009 roku: Jednostka sterująca UPCI (Universal Portable Cell Phone Interface) |
25 |
| 130 | Elektryczny sterownik hamulca postojowego | 30 |
| 131 | Moduł wzmacniacza anteny w oknie tylnym | 7.5 |
| 133 | Jednostka sterująca rozpoznawania przyczepy Kamera cofania (od 1.9.10) |
15 |
| 134 | Gniazdo przedziału bagażowego | 15 |
| 135 | Park Assist; do 2008 r: Jednostka sterująca czujnikami radarowymi (SGR) Przedni czujnik radarowy bliskiego zasięgu Tylny czujnik radarowy krótkiego zasięgu DISTRONIC PLUS do 31.8.10 lub system wspomagania martwego pola lub tempomatu adaptacyjnego Plus Light: Jednostka sterująca czujnikami radarowymi (SGR) (od 2009) PARKTRONICZNY lub Ekskluzywny system wspomagania parkowania: Jednostka sterująca PTS |
7.5 |
| 136 | Obowiązuje dla modelu 221 z silnikiem 642.8: Sterownik AdBlue® | 7.5 |
| 137 | Kamera cofania (od 1.9.10) | 7.5 |
| 138 | Procesor nawigacji (od 2009 r.) (do 31.8.10) Jednostka kontroli systemu połączeń alarmowych (od 2009 r.) Wersja japońska: Złącze TV/Tuner (od 2009) |
5 |
| 139 | Tylne oparcie skrzyni chłodniczej | 15 |
| 140 | Tylna zapalniczka cygarowa z przyłączem podświetlenia popielniczki Gniazdo 115 V (od 2009) |
15 |
| 141 | Zespół sterujący kamerą cofania | 5 |
| 142 | Jednostka sterująca układu parktronicznego (PTS) Distronic Plus: Jednostka sterująca czujników radarowych (SGR) Obowiązuje od 1.9.10 dla DISTRONIC PLUS i Active Blind Spot Assist lub Active Lane Keeping Assist: Jednostka sterująca systemem czujników wizyjnych i radarowych |
7.5 |
| 143 | Zespół sterujący tylnymi siedzeniami | 25 |
| 144 | Zespół sterujący tylnymi siedzeniami | 25 |
| 145 | Jednostka kontroli rozpoznawania przyczep (do 2008 r.) Gniazdo zaczepu przyczepy (13-biegunowe) (od 2009) |
20 |
| 146 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 147 | do roku 2008: TLC [HDS] jednostka sterująca (zdalne zamykanie bagażnika) | 30 |
| 148 | do roku 2008: Uniwersalny przenośny interfejs CTEL (UPCI [UHI]) jednostka sterująca | 7.5 |
| od 2009 roku: Panoramiczny przesuwny obwód przeciwsłoneczny 30 tuleja przyłączeniowa | 25 | |
| 149 | do roku 2008: System sterowania głosem (VCS [SBS]) jednostka sterująca | 5 |
| od 2009 roku: Panoramiczny, przesuwany moduł sterujący do okien dachowych | 25 | |
| 150 | Tuner kombinacji TV (analogowy/cyfrowy) Wersja japońska: Złącze TV/Tuner (od 2009) |
7.5 |
| 151 | W221; do 2008 r: Elektryczny sterownik hamulca postojowego | 25 |
| W221; od 2009 r: Jednostka sterująca rozpoznawania przyczep | 20 | |
| 152 | W221: Moduł wzmacniacza anteny w oknie tylnym | 7.5 |
| Gniazdo 115 V: Sterownik przetwornicy DC/AC | 25 | |
| Przekaźnik | ||
| M | Zacisk 15 przekaźnika | |
| N | Zacisk 15R przekaźnika | |
| O | Przekaźnik gniazda zasilania | |
| P | Podgrzewany przekaźnik tylnej szyby | |
| Q | Dotyczy silnika 156, 157, 275, 278, 278, 629: Przekaźnik pompy cyrkulacyjnej S 400 Hybrydowy: Obowiązuje dla modelu 221.095/195: Elektronika mocy przekaźnik pompy cyrkulacyjnej 2 |
|
| R | Przekaźnik zapalniczki papierosów | |
| S | Przekaźnik pompy paliwa Obowiązuje dla silnika 642.8 i silnika 651 od 1.6.11: Podłączone poprzez pompę paliwową: Sprzęgło magnetyczne sprężarki czynnika chłodniczego S 400 Hybrydowy: Elektronika mocy przekaźnik pompy cyrkulacyjnej 1 |
|

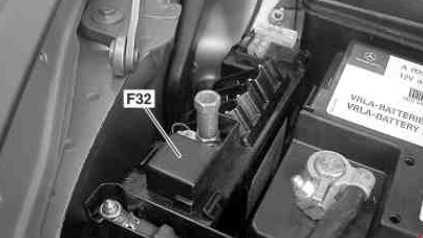

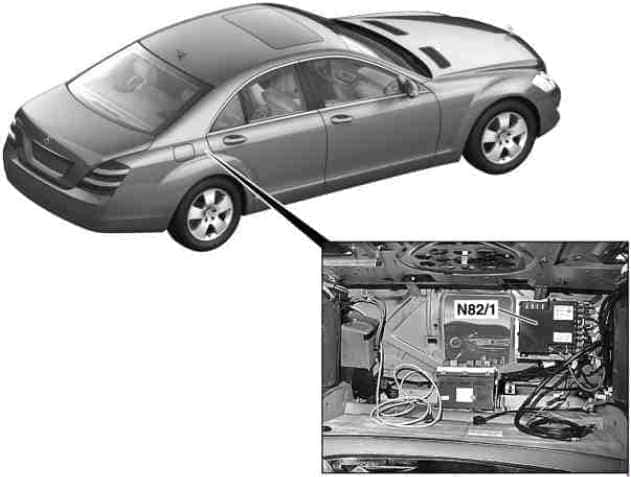

Wewnętrzna skrzynka prefuzyjna (do 2008 r.)
| Numer | Funkcja | A |
| 1 | rozrusznik | 400 |
| 2 | Nie dotyczy silnika 642: Alternator Dotyczy silnika 642: Alternator |
150 200 |
| 3 | – | 150 |
| 4 | AAC z wbudowanym dodatkowym silnikiem wentylatora | 150 |
| 5 | Obowiązuje dla silnika 642: Wzmacniacz grzałki PTC | 200 |
| 6 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 200 |
| 7 | Jednostka sterująca ESP | 40 |
| 8 | Jednostka sterująca ESP | 25 |
| 9 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 20 |
| 10 | Jednostka sterująca zasilaniem pojazdu | 7.5 |

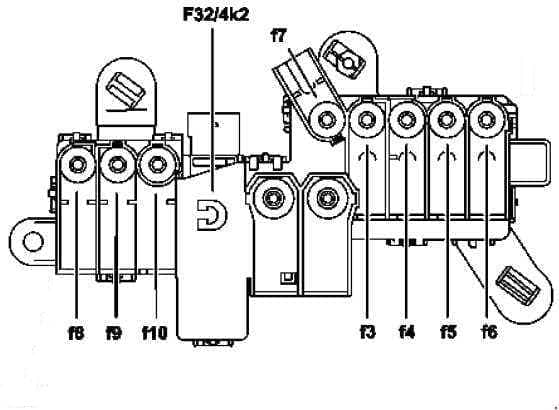

Wewnętrzna skrzynka prefuzyjna (od 2009 r.)
| Numer | Funkcja | A |
| 3 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 150 |
| 4 | Funkcja ECO start/stop: Przekaźnik funkcji ECO start/stop S 400 Hybrydowy: Moduł sterujący przetwornicy DC/DC Ogrzewana szyba przednia: Podgrzewana szyba przednia |
150 |
| 5 | Obowiązuje dla modelu 221 (wstępna instalacja elektryczna do wynajęcia pojazdu): wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS]) | 125 |
| S 400 Hybrydowy: Pompa próżniowa | 40 | |
| 6 | Skrzynka bezpiecznikowa z prawą deską rozdzielczą | 80 |
| 7 | Obowiązuje dla modelu 221 z silnikiem 629, 642, 651: Podgrzewacz PTC booster Obowiązuje dla modelu 221 (wstępna instalacja elektryczna do wynajęcia pojazdu): Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) |
150 |
| 8 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 80 |
| 9 | Skrzynka bezpiecznikowa z lewej strony deski rozdzielczej | 80 |
| 10 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 150 |

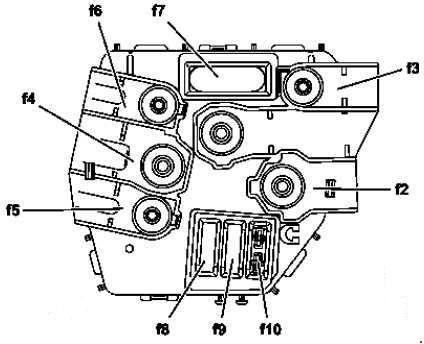

Skrzynka na paliwo wstępne w komorze silnika (do 2008 r.)
| Numer | Funkcja | A |
| 1 | Przednia skrzynka bezpiecznikowa (poprzez pokładową sieć elektryczną – pirofuza) |
’ |
| 2 | Podgrzewana jednostka sterująca szyby przedniej | 125 |
| 3 | Skrzynka bezpiecznikowa prawej deski rozdzielczej | 80 |
| 4 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 200 |
| 5 | Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) | 100 |
| 6 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 150 |
| 7 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 100 |
| 8 | Lewa skrzynka bezpiecznikowa deski rozdzielczej | 80 |
| 9 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 5 |
| 10 | C216: Jednostka sterująca systemem wywołań alarmowych | 5 |
Skrzynka na paliwo wstępne w komorze silnika (od 2009 r.)
| Numer | Funkcja | A |
| 2 | Alternator | 400 |
| 3 | Elektrohydrauliczne wspomaganie kierownicy Obowiązuje dla modelu 221 z silnikiem 629, 642: Czas świecenia stopnia wyjściowego |
150 |
| 4 | Wewnętrzna skrzynka bezpiecznikowa ( nieużywana) | – |
| 5 | AAC z wbudowanym dodatkowym silnikiem wentylatora | 100 |
| 6 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 150 |
| 7 | Jednostka sterująca ESP S 400 Hybrydowy: Jednostka sterująca układu hamulcowego z odzyskiwaniem energii |
40 |
| 8 | Jednostka sterująca ESP S 400 Hybrydowy: Jednostka sterująca układu hamulcowego z odzyskiwaniem energii |
25 |
| 9 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 25 |
| 10 | Zapasowy | – |

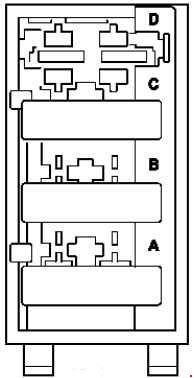

Blok bezpieczników AdBlue
| Numer | Funkcja | A |
| A | Sterownik AdBlue® | 7.5 |
| B | Obwód grzejny 1 | 20 |
| C | Obwód grzejny 2 | 20 |
| D | Zapasowy | – |
