Oldsmobile Omega z lat 1975-1979 to kompaktowy samochód koncernu General Motors z napędem na tylne koła, spokrewniony konstrukcyjnie z Chevroletem Nova i Pontiaciem Phoenix pierwszej generacji. W tej wersji Omegi podstawowy wykaz skrzynki obejmuje dziewięć pozycji bezpieczników. Zabezpieczają one między innymi oświetlenie, wycieraczki, radio, dmuchawę i wskaźniki na tablicy rozdzielczej.
Rozpiska dotyczy odmiany Oldsmobile Omega zmodernizowanej na rok 1975 i produkowanej do 1979 roku, w nadwoziach sedan, coupe i hatchback. Nie należy stosować jej w przednionapędowym modelu Omega z lat 1980-1984. Pomimo zachowania nazwy była to inna konstrukcja, z odmienną instalacją elektryczną i układem napędowym.
Lokalizacja skrzynki bezpieczników Oldsmobile Omega 1975-1979
Głównego bloku bezpieczników szukaj we wnętrzu samochodu pod deską rozdzielczą po stronie kierowcy, w dolnym rejonie deski, przy ścianie grodziowej i na lewo od kolumny kierownicy. Najwygodniej odsunąć fotel do tyłu, otworzyć drzwi kierowcy i skierować latarkę ponad lewą część przestrzeni na nogi. W starszych autach z platformy GM X-body panel może być zasłonięty fragmentem izolacji lub dolną osłoną deski. Aby nie uszkodzić plastików, sprawdź rodzaj mocowania przed ich zdjęciem.
Nie trzeba od razu rozbierać komory silnika w poszukiwaniu panelu widocznego na poniższym schemacie. Jest to główna skrzynka kabinowa, natomiast układ ładowania, rozruchu i zasilania niektórych urządzeń może korzystać także z innych zabezpieczeń w wiązce. W aucie po renowacji sprawdź, czy poprzedni właściciel nie dołożył osobnych gniazd do radia, dodatkowych świateł lub alarmu.

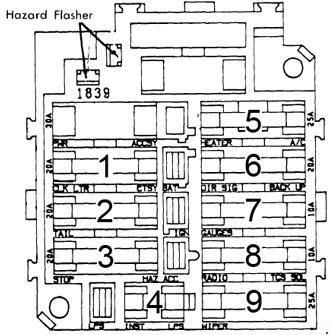

Oldsmobile Omega 1975-1979 – schemat bezpieczników 1-9
Na rysunku przedstawiono dziewięć pozycji panelu. Zestawienie podaje kolejno wartości 30, 20, 20, 4, 25, 20, 10, 10 i 25 A. To rozpiska dla Omegi z napędem na tylne koła; podobne wizualnie bloki z innych samochodów GM mogą mieć inną kolejność zabezpieczeń. Przed diagnozą porównaj numer i oznaczenie obwodu z panelem zamontowanym we własnym samochodzie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Oświetlenie sufitowe i pozostałe lampki wnętrza, zapalniczka, zegar, oświetlenie bagażnika, schowka pasażera oraz lampki oświetlające przestrzeń przy drzwiach. Wspólne zasilanie kilku odbiorników niezależnych od pracy silnika. |
| 2 | 20 | Tylne światła pozycyjne, boczne lampy obrysowe oraz lampka pod maską silnika, gdy znajduje się w wyposażeniu samochodu. Nie jest to główny obwód świateł STOP. |
| 3 | 20 | Światła hamowania STOP i światła awaryjne. Nie należy utożsamiać ich z kierunkowskazami używanymi podczas jazdy, wymienionymi w pozycji 6. |
| 4 | 4 | Podświetlenie tablicy rozdzielczej, czyli nocne oświetlenie tarcz zestawu wskaźników. Zasilanie samych wskaźników i kontrolki pasów jest wskazane osobno, w pozycji 7. |
| 5 | 25 | Silnik dmuchawy nagrzewnicy i układ ogrzewania lub klimatyzacji. W wersjach bez fabrycznej klimatyzacji obsada elementów sterujących jest prostsza. |
| 6 | 20 | Kierunkowskazy i światła cofania. Jeżeli awaryjne działają, lecz kierunkowskazy nie, to jeden z pierwszych obwodów do sprawdzenia. |
| 7 | 10 | Wskaźniki na desce rozdzielczej, w tym pomiarowe, oraz sygnalizacja niezapiętych pasów bezpieczeństwa. Nie jest to ten sam obwód co podświetlenie tarcz pozycji 4. |
| 8 | 10 | Fabryczne radio, układ odmrażania lub odparowywania tylnej szyby (defogger) w odpowiednio wyposażonych egzemplarzach oraz elektromagnes układu sterowania biegiem jałowym silnika (idle-stop solenoid). |
| 9 | 25 | Silnik wycieraczek przedniej szyby. Podczas diagnozowania braku ruchu trzeba dodatkowo sprawdzić sterowanie, stan ramion i mechanizmu oraz połączenia silnika. |
W oryginalnej tabeli zwraca uwagę bezpiecznik 1 o wartości 30 A, obejmujący szereg odbiorników wnętrza, a także bezpiecznik 4 o wartości zaledwie 4 A dla podświetlenia tablicy. Nie należy podwyższać zabezpieczenia deski do wartości z pozycji 7 tylko dlatego, że oba obwody dotyczą tego samego zestawu wskaźników. Wartości dobiera się do konkretnego obwodu, nie do nazwy urządzenia.
Które obwody łatwo pomylić?
W samochodzie z lat 70. ta sama grupa lamp albo urządzeń może korzystać z różnych torów zasilania zależnie od tego, czy pełni funkcję oświetlenia, sygnalizacji czy wskazania. Rozróżnienie jest szczególnie pomocne wtedy, gdy jeden tryb działa, a drugi nie.
| Objaw lub urządzenie | Pozycja | Amperaż [A] | Co wynika z rozpiski? |
|---|---|---|---|
| Podświetlenie tablicy | 4 | 4 | Wskaźniki mogą nadal działać prawidłowo, choć ich tarcze pozostają ciemne. |
| Wskaźniki i lampka pasów | 7 | 10 | Obwód wskazań i ostrzeżenia o pasach jest oddzielny od podświetlenia. |
| Światła STOP i awaryjne | 3 | 20 | Wspólne zasilanie; zwykłe kierunkowskazy są też związane z pozycją 6. |
| Zwykłe kierunkowskazy i cofanie | 6 | 20 | Brak działania kierunkowskazów przy sprawnych awaryjnych nie musi oznaczać uszkodzenia żarówek. |
| Zegar, zapalniczka i lampka w schowku | 1 | 30 | Kilka urządzeń ma wspólną grupę zasilania. |
| Radio i układ odparowywania tylnej szyby | 8 | 10 | Przy fabrycznym radiu oraz odpowiednim wyposażeniu pozycja 8 może łączyć pozornie niezwiązane odbiorniki. |
Charakterystyczne problemy elektryczne Oldsmobile Omega
Nie działają światła STOP i awaryjne, ale kierunkowskazy są sprawne
Światła hamowania i awaryjne wymieniono wspólnie w pozycji 3 (20 A). Zwykłe kierunkowskazy i światła cofania mają osobną grupę w pozycji 6 (20 A). Dlatego sprawne kierunkowskazy nie świadczą o tym, że obwód STOP i awaryjnych jest zasilany. Warto prześledzić zasilanie pozycji 3, włącznik świateł STOP, przycisk awaryjnych i ich przerywacz.
Tylne lampy pozycyjne nie świecą, mimo że STOP działa
Tylne światła pozycyjne oraz boczne lampy obrysowe mają zasilanie wskazane przy pozycji 2 (20 A). Światła STOP korzystają z pozycji 3. Jeśli problem występuje tylko po włączeniu świateł postojowych, sprawdzenie toru 2, przełącznika świateł i połączeń masowych tylnych lamp będzie bardziej przydatne niż wymiana przełącznika hamulca.
Wskaźnik paliwa działa, lecz tablica jest ciemna
Podświetlenie deski rozdzielczej podłączono do pozycji 4 (4 A), a zasilanie wskaźników i sygnalizacji pasów do pozycji 7 (10 A). Przy usterce obejmującej wyłącznie nocne podświetlenie należy skoncentrować się na obwodzie 4, pokrętle ściemniacza oraz oprawkach żarówek, a nie zakładać awarii czujnika poziomu paliwa.
Nie działają jednocześnie zapalniczka, zegar i lampka bagażnika
Wszystkie te elementy są wymienione przy pozycji 1 (30 A), razem z oświetleniem sufitowym i lampką schowka. Jednoczesny zanik kilku funkcji przemawia za problemem wspólnego toru zasilania. Jeżeli samochód ma nieoryginalne radio, osobno zweryfikuj, czy jego pamięci nie podłączono do tego samego obwodu bez odpowiedniego dodatkowego zabezpieczenia.
Radio nie działa, a silnik na wolnych obrotach zachowuje się nietypowo
Pozycja 8 (10 A) obejmuje fabryczne radio i elektromagnes układu sterowania biegiem jałowym. Nie oznacza to, że każda awaria gaźnika lub zapłonu ma wspólną przyczynę z radiem. Jeżeli jednak kilka urządzeń związanych z pozycją 8 utraciło zasilanie jednocześnie, warto zweryfikować obwód, zanim rozpocznie się regulację gaźnika.
Dmuchawa ogrzewania milczy, a wycieraczki nadal działają
Dmuchawa nagrzewnicy i klimatyzacji należy do pozycji 5 (25 A), podczas gdy silnik wycieraczek jest wymieniony przy pozycji 9 (25 A). Równa wartość bezpiecznika nie oznacza wspólnego zasilania. Brak nawiewu przy sprawnych wycieraczkach zawęża diagnostykę do zasilania dmuchawy, przełącznika, opornika i silnika nagrzewnicy.
Wycieraczki działają z przerwami lub zatrzymują się w połowie szyby
Podstawowy obwód wycieraczek zabezpiecza pozycja 9 (25 A). Jeśli wkładka jest sprawna, problem może dotyczyć przełącznika, złączy, masy silnika lub mechanizmu wycieraczek. Wskazówki dotyczące rozdzielenia usterki napędu i sterowania znajdziesz też w artykule o niedziałających wycieraczkach i spryskiwaczu.
Przerywacze kierunkowskazów i wyposażenie dodatkowe
W instalacji Omegi należy rozróżniać zasilanie kierunkowskazów i świateł awaryjnych od przerywaczy sterujących ich miganiem. Opublikowana dziewięciopozycyjna rozpiska obejmuje bezpieczniki, ale nie stanowi mapy położenia wszystkich przekaźników. Dlatego nie przypisujemy fikcyjnych numerów R1, R2 lub R3 do panelu. W egzemplarzu z wyposażeniem dodatkowym, takim jak ogrzewanie tylnej szyby, trzeba sprawdzić również lokalizację właściwego przełącznika i ewentualnego przekaźnika w dokumentacji danego rocznika.
Warto też rozdzielić zasilanie lamp od sygnałów ostrzegawczych. Na przykład awaria przerywacza świateł awaryjnych nie musi unieruchamiać zwykłych kierunkowskazów, a brak światła w kabinie nie oznacza, że wszystkie wskazania na desce również stracą zasilanie. Poniższy schemat i tabela pozwalają ustalić obwody, ale samą lokalizację danego przekaźnika trzeba potwierdzić w samochodzie.
Omega 1975-1979 a inne samochody GM X-body
W 1975 roku zmodernizowano tylnonapędową Omegę, będącą odpowiednikiem Chevroleta Nova. Model oferowano m.in. jako Omega, F-85 i Brougham. Oprócz wersji sześciocylindrowych dostępne były odmiany V8. Różnice silnikowe i wyposażenie mogły wpływać na rzeczywistą liczbę przewodów, ale nie należy z tego powodu przenosić wartości bezpieczników z innych marek na podstawie podobieństwa panelu.
Przykładem pokrewnej konstrukcji jest Pontiac Phoenix (1977-1979). Choć oba samochody należą do tylnego napędu rodziny X-body, wykaz Phoenixa obejmuje dziesięć pozycji, a Oldsmobile Omega w zestawieniu z lat 1975-1979 – dziewięć. Z kolei Oldsmobile Starfire (1979) ma osobny schemat i należy do mniejszej rodziny H-body. Nie należy porównywać go z Omegą tylko dlatego, że nosi tę samą markę.
Również Oldsmobile Cutlass (1978-1981) należy do innej klasy i ma rozbudowaną tabelę zabezpieczeń, dlatego jego panel nie zastępuje rozpiski Omegi. Przed zamontowaniem bezpiecznika porównaj jego miejsce oraz oznaczenie na oryginalnym bloku i sprawdź, czy instalacja nie była modernizowana.
Opracowanie: Redakcja bezpieczniki.net. Wykaz 9 pozycji na podstawie diagramu Oldsmobile Omega 1975-1979 i przypisanych mu obwodów. Różnice konstrukcyjne modelu porównano z danymi dla rodziny GM X-body. Zakres wyposażenia może różnić się między sedanem, coupe i hatchbackiem, a także między rocznikami.
